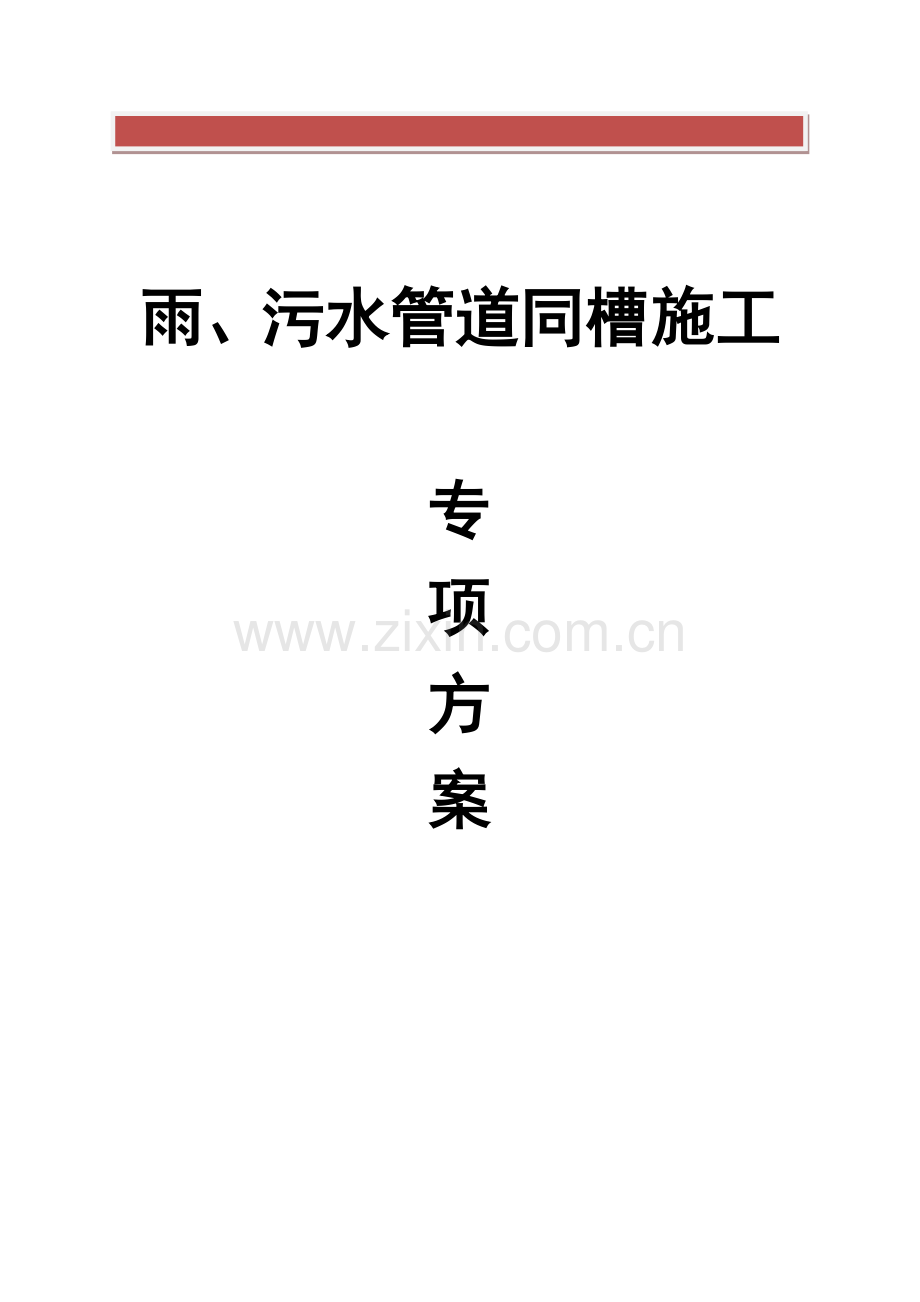

雨、污水管道同槽施工

专
项
方
案

一、 工程概况
XXX污水管道分东西两段，西段起于XX大学，自西向东敷设，东段污水管道起于XX路，自东向西敷设，东西两段污水管道在XX交叉口处汇合，接入XX营拟建污水管。由于XXX道路狭窄，地下管线较多，现场污水管道难以施工。为满足施工的要求，需将现状雨水管道挖出后，同槽实施雨污水管道建设。
二、 合槽施工技术
雨、污水管道合槽施工应重点控制成槽质量，槽下口宽度与开槽坡度依据施工规范并结合现场实际来选择。
1、槽底高程控制：
施工中测量工作极为重要，施工技术员及测量人员提前计算各代表性断面高程，画出不同桩号处断面，提前确定断变化部位并计算控制高程。重点控制井室高程，开挖中留出人工清槽面。
2、降水井的布置
原则上应将降水井布置在深槽一侧，结合现场施工综合考虑，可以布置排水沟槽，及时采用水泵抽水，保证干槽施工。
3、同槽施工
根据设计图纸及现场情况，污水管道高程低于雨水管道，本次施工拟将污水管道施工段上游相邻两座雨水井采用草袋封堵，再者开挖雨、污水管道沟槽，待同槽施工至雨水管道标高时，进行雨污管道破除工作，紧接着抓紧施工时间，更换雨水管道工作，回填恢复雨水管道，撤除上游雨水检查井的封堵，恢复雨水管道正常功能。如下图：
草袋封堵 草袋封堵
雨水
污水 拟开挖段

拟同槽施工段堵水示意图
雨水管道施工完成后，然后将上游相邻两雨水井再次用草袋经行封堵，继续施工未完成的污水管道沟槽，沟槽开挖至污水管道设计标高后，充分利用封堵时间抓紧施工污水管道相关作业内容。
雨、污水管道的其他管段施工依照上述方法依次施工。精品word文档可以编辑（本页是封面）
