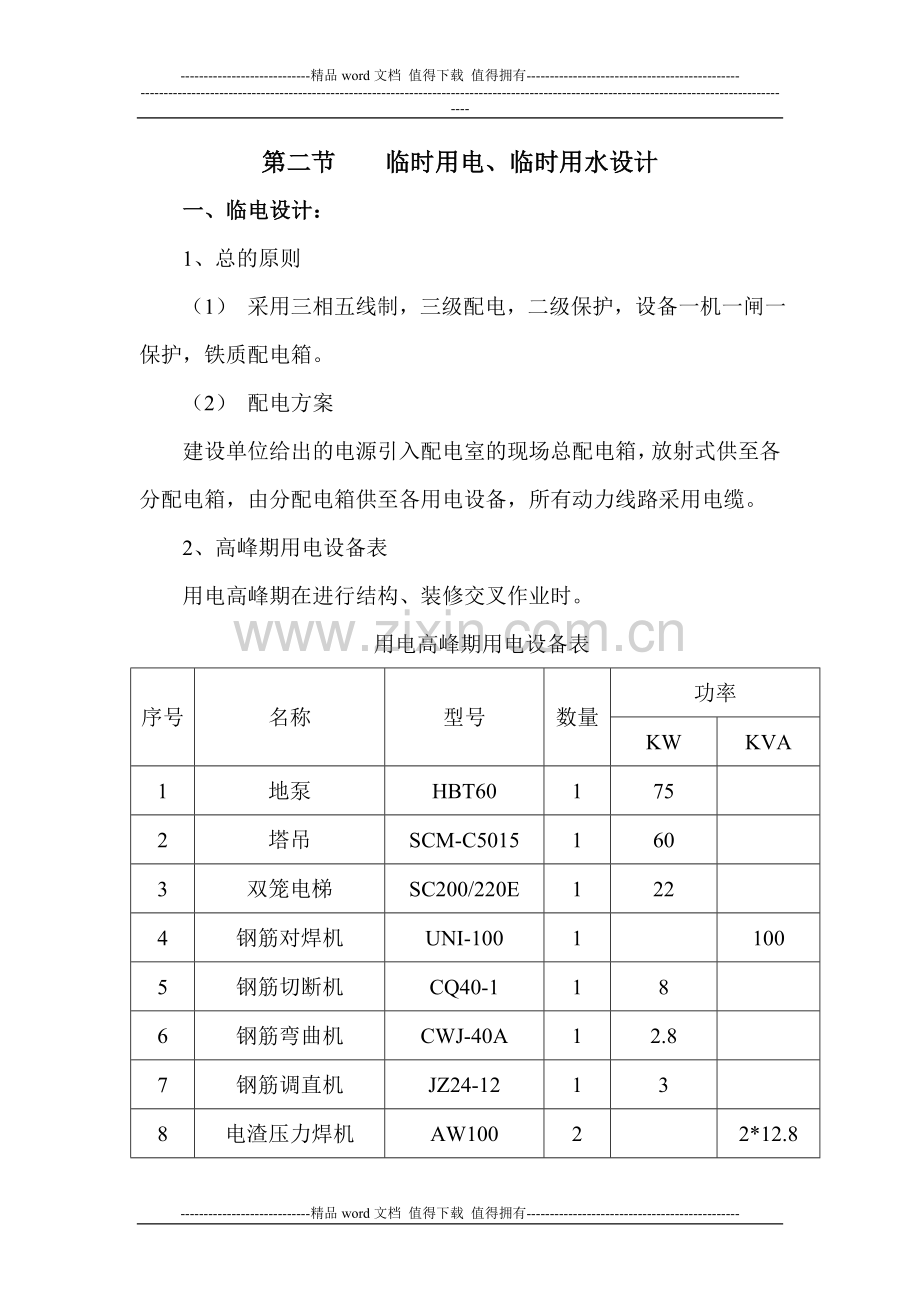

第二节 临时用电、临时用水设计
一、临电设计：
1、总的原则
（1） 采用三相五线制，三级配电，二级保护，设备一机一闸一保护，铁质配电箱。
（2） 配电方案
建设单位给出的电源引入配电室的现场总配电箱，放射式供至各分配电箱，由分配电箱供至各用电设备，所有动力线路采用电缆。
2、高峰期用电设备表
用电高峰期在进行结构、装修交叉作业时。
用电高峰期用电设备表
序号
名称
型号
数量
功率
KW
KVA
1
地泵
HBT60
1
75

2
塔吊
SCM-C5015
1
60

3
双笼电梯
SC200/220E
1
22

4
钢筋对焊机
UNI-100
1

100
5
钢筋切断机
CQ40-1
1
8

6
钢筋弯曲机
CWJ-40A
1
2.8

7
钢筋调直机
JZ24-12
1
3

8
电渣压力焊机
AW100
2

2*12.8
9
电焊机
BXI-300
3

3*24
10
搅拌机
JZ350
1
12

11
砂浆机
HJ-200B
2
2*2.2

12
平板振动器
ZW-5
2
2*3.0

13
振动棒
ZPN-50
4
4*1.5

14
木工园锯
MT264
1
3.2

15
木工压刨
293XING
1
7.5

16
砂轮切割机
XJ-400A
2
2*1.5

17
蛙式打夯机
HW-60
6
6*2.2

18
潜水泵
QY-15
1
5.5

19
合计

231.6
197.6

P1
P2
3、临电计算
（1） 总用电量计算
施工现场临时用电分为施工机械（动力）用电和照明用电两类。
总用电量按下式计算：
P总=1.05～1.10（K1∑P1/COSφ+K2P2+K3P3+K4P4）
式中：
P总——施工机械设备所需容量（KVA）。
P1——电动机额定功率（KW）
P2——电焊机额定容量（KVA）
P3——室内照明容量（KW）
P4——室外照明容量（KW）
1.05～1.10——容量损失系数。
K1、K2、K2、K2——需要系数
电动机30台以上时K1为=0．5
电焊机10台以下时K2为=0．6
COSφ——电动机的平均功率因数，一般0．65～0．75
由于照明用电较少，故可在求得动力用电量后，另加10%的照明用电，即为总用电量，则上式简化为：
P总=1.10*[1.05～1.10（K1∑P1/COSφ+K2P2）]
本工程高峰期：P1=231.6KW
P2=197.6KVA
则本工程总用电量为：
P总 =1.10*[1.05～1.10（K1∑P1/COSφ+K2P2）]
=1.10*[1.10*(0.5*231.6/0.7+0.6*197.6)]
=1.10*[1.10*283.9]
=344KVA<350KVA
业主提供容量350KVA满足施工要求。
（2） 配电线路设计
a、配电线路布置
电路布置见施工总平面图。
甲方电源到工地配电室总配电箱电缆——采用暗敷，总配电箱应设在靠电源的位置；总配电箱放射式到各主要用电设备分配电箱电缆——采用暗敷；分配电箱到用电设备——采用穿管敷设。根据JGJ46-88规范要求：必须采用TN-S供电系统（即三相五线制系统）；工作零线N和专用保护零线PE分开设置。
如果现场建设方提供的是TN-C（三相四线）系统电源时，应将进线的PENC工作零线与保护零线在总配电屏处重复接地，在重复接地点分置N线和PE线。
b、配电导线截面选择
配电导线的选择：
按允许电流（A）选择导线截面。其三相五线制的计算公式为：
I=（P×K）/（√3Vcosφ）
式中：I——配电线路上负荷工作电流值（A）
P——配电线路上总用量（W）
V——配电线路上工作电压（V），在三相五线制低压时取380V；
cosφ—功率因数，临时网络取0.7―0.75;
K——需要系数，一般取0.75；
I=（0.5×0.75×344×1000）÷（√3×380×0.75）=261.5A
截面选择：选用橡皮绝缘铜芯线，截面积70mm2，电缆采用三相五线制，规格为BX-500（3×70+2×35）。
3、临电应急
除接引现场甲方提供的变压器电源外，现场计划备用一台220KW的柴油发电机作为临时停电的应急电源。在正常情况下从变压器低压侧接供到配电室动力电箱（TLX）总开关上刀口，当市电停电时，为保证工作的连续性，保证重点负荷的用电，通过动力配电总闸刀运行切换，自动换成备用发电机供电。
二、临水设计：
1、临水计算
（1）总需水量计算
本工程临时用水包括施工工程用水量q1(L/S)，施工现场生活用水量q2（L/S）和消防用水量q3（L/S）。
a.施工工程用水量：
q1=K1 K2ΣQ1N1÷（8×3600）
式中K1——未预计的施工用水系数，（取1.15）；
K2——用水不均衡系数，（取1.5）；
ΣQ1N1为：
砼养护用水量取300L/，砼浇注量120 m3/天
q1=1.15×1.5 (120×300)÷(8×3600)=2.16L/S
b.施工现场生活用水量
q2=（P1×N2×K2）÷ (t×8×3600)
式中P1——施工现场高峰昼夜施工人数，按600人计算。
N2——施工现场施工人员用水定额，按每人每天40（L/S）考虑。
K2——施工现场用水不均衡系数，取1.5。
t——每天作业班数，按1班作业考虑(偏于安全)。
q2=（600×40×1.5）÷（1×8×3600）=1.25L/S
c.施工现场消防用水量q3：查施工手册，规定施工现场面积在25hm2以内者，消防用水定额可取10L/S。
d.总用水量Q计算：
Q=q1＋q2=2.16＋1.25=3.41L/S< q3=10L/S。
（2）供水管径计算
施工及生活用水管径的计算：
D1=√4×（q1＋q2）÷（π×υ×1000）
=√4×3.41÷（3.14×1.5×1000）
=0.05m=50mm 取D=50mm
总用水量管径计算：
D2=√4Q÷(πυ1000)
=√4×10÷(3.14×1.5×1000)
=0.092m=92mm<100mm
式中：υ——水管内流速，选用1.5L/S
业主提供给水管径D100满足施工要求。
（3） 现场管网布置
管网设置：由给定水源接一路φ100铸铁管至现场，再改用φ50镀锌管分两路分别引入现场和作业楼层上。
施工用水利用现场地下管网，接出两路φ50临时供水主管。其中一路引入施工现场以解决现场生产及消防用水；另一路接至工作面并随结构往上引，每层分设4-6个40mm的管头及一个消防栓65mm(消防用水时关闭生产用水阀门）。
（4） 临水应急
现场设一6m×4m×3m的砖砌水池（埋入地下1m）蓄水，作为临时停水应急之用。（塔楼施工用水采用一台高压水泵进行供水）。
施工临时用水、用电，本着尽量利用正式永久性设施的原则。考虑高层建筑的特殊要求，做到技术上可行、安全上可靠，经济上合理、条件上可能。
