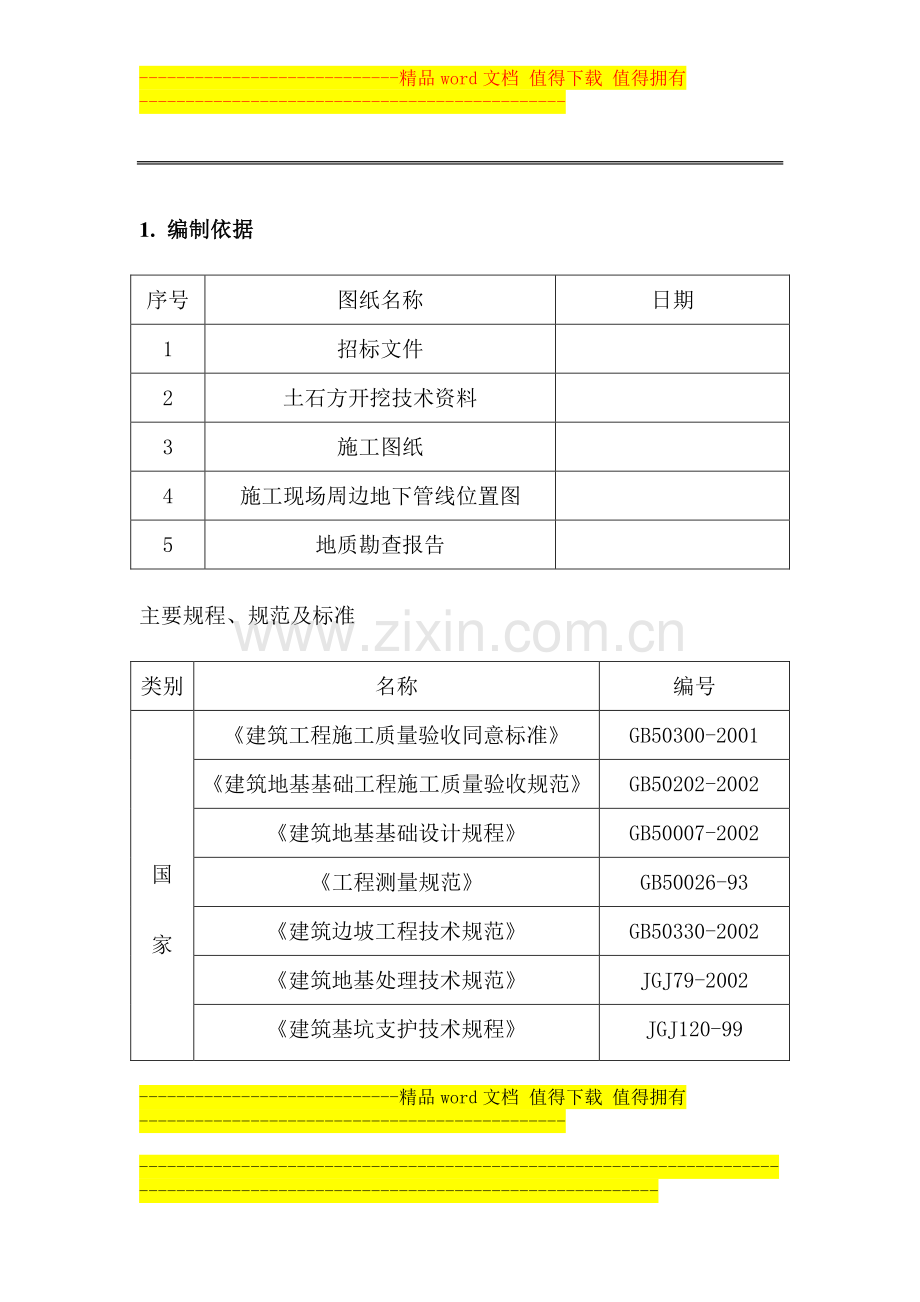

1、-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-1.编制依据编制依据 序号 图纸名称 日期 1 招标文件 2 土石方开挖技术资料 3 施工图纸 4 施工现场周边地下管线位置图 5 地质勘查报告 主要规程、规范及标准 类别 名称 编号 国 家 建筑工程施工质量验收同意标准 GB50300-2001 建筑地基基础工程施工质量验收规范 GB50202-2002 建筑地基基础设计规程 GB50007-2002 工程测量规范 GB50026-93 建筑边坡工程技术规范 GB50330-2002 建筑地基处理技术规范 JGJ79-2002 建筑基坑支护技术规程 JGJ

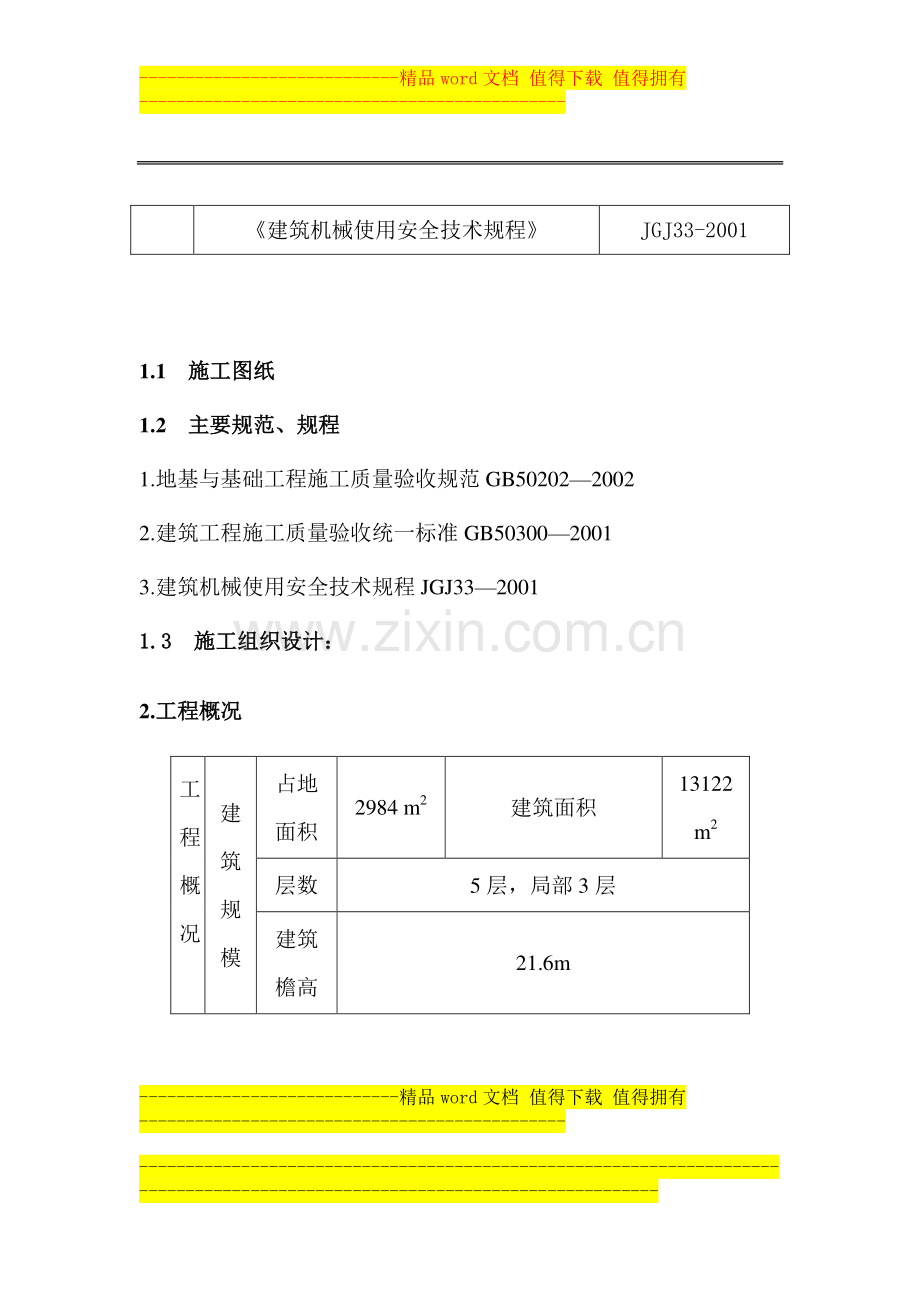

2、120-99-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-建筑机械使用安全技术规程 JGJ33-2001 1.1 施工图纸施工图纸 1.2 主要规范、规程主要规范、规程 1.地基与基础工程施工质量验收规范 GB502022002 2.建筑工程施工质量验收统一标准 GB503002001 3.建筑机械使用安全技术规程 JGJ332001 1.3 1.3 施工组织设计：施工组织设计：2.工程概况工程概况 工程概况 建筑规模 占地面积 2984 m2 建筑面积 13122m2 层数 5 层，局部 3 层 建筑檐高 21.6m -精品 word 文档 值得下载
3、值得拥有-精品 word 文档 值得下载 值得拥有-标高 0.000 65.45 室内外高差 0.90m 基底 -2.7m 建筑功能 地上建筑面积 13122m2 结构类型 框架 基础形式 独立柱基础 根据现场场地及施工安排，基坑四周均采用放坡，坡度为10.75，边坡采用自然放坡。土方开挖采用机械大开挖，人工配合清除基底预留土层。机械挖土方量 4480m，人工挖土方量 895m3 -精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-3.施工部署施工部署 根据降水观测情况，满足开挖条件后，开始按由西向东的行走方向开挖。采用二台 WY160 型反铲挖土机，5 辆翻
4、斗运土车，具体步骤如下：测量放线基坑开挖放桩位线CFG 桩施工剔除桩头桩头及土方外运褥垫层挖土褥垫层施工 4.操作工艺操作工艺 4.1 土方开挖工程土方开挖工程 4.1.1 将甲方给定的建筑标高引测入厂区内，引测位置应无车辆通行，并保证不被扰动。本工程采用全站仪将建筑物的控制桩已引测到建筑物外围 3m 处。并用混凝土浇筑，防止被破坏；用白灰洒出轴线及独立基坑的位置，标高点由给定的控制点引测到建筑物外围的电线杆上，并在建筑物内南北向每 75m 设置临时标高点，以用于控制挖土深度。4.1.2 本工程采用反铲式挖掘机与人工相配合的方式进行基坑开挖，挖掘机 2 台，预留人工清理厚度 200mm。开挖方
5、向由二区（北侧）-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-和三区（北侧）开始向南推进，南北向完成后，两台机械同时向一区相向开挖。设专人用水准仪进行挖土深度控制，随挖随测，同时对基坑外边线随挖随修，确保基坑一次成型，避免超挖与二次挖土。人工挖土时，应设专人指挥，使用铁锹逐一清理，同时用水准仪检测标高。土方开挖过程中，要加强对边坡的监测，若边坡桩出现异常变形时，立即停止开挖，并采取措施；对边坡进行加固，基坑开挖出的土方堆在基坑四个角处，避免将轴线掩埋，保证轴线间的通视；基坑开挖至设计标高后通知监理单位检查槽底标高。4.1.3 在基础槽底按设计图纸的桩位布
6、置图放线，进行 CFG 桩施工。4.1.4 CFG 桩施工完成后将剔凿下的桩头和余土外运。4.1.5 余土外运后按桩位向两边各增加 500mm 人工挖褥垫层土方或用小钩机挖褥垫层土方，因褥垫层土方较少，不在外运，直接放置在槽底取平。5.土方开挖工程质量验收标准土方开挖工程质量验收标准 项次 项目 允许偏差（mm）检验方法 1 标高+0 用水平仪检查-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-2 长度、宽度-50 用经纬仪、拉线和尺量检查 3 边坡偏陡 不允许 观察或用坡度尺检查 6.成品保护成品保护 6.1 对定位标准桩、轴线引桩、标准水准点等，在挖土
7、时不得碰撞，也不得坐在控制桩上的休息。并经常测量和校核其平面位置、水平标高和边坡坡度。定位标准桩和标准水准点，也要定期复测检查。6.2 施工中发现有文物或古墓等，应妥善保护，并应立即报请当地有关部门处理后，方可继续施工。如发现有测量用的永久性标桩或地质、地震部门设置的长期观测点等，应加以保护。在敷设地上或地下管道、电缆的地段进行土方施工时，应事先取得有关管理部门的书面同意，施工方应进行自行检查，对基坑深度，长度尺寸及放坡进行检查，合格后报监理及甲方会同地勘、设计等部门对基坑验收，合格后方进行下道工序。7.安全管理及防护技术措施安全管理及防护技术措施 -精品 word 文档 值得下载 值得拥有-
8、精品 word 文档 值得下载 值得拥有-按照我公司职业健康安全管理手册、程序文件严格对现场安全防护进行控制。现场成立安全管理领导小组，工地设专职安全员，由主管生产的副经理全面负责安全生产及各种安全教育活动，由工程部组织有关部门对现场进行经常性检查，发现隐患及时组织人员整改。保证无重大事故。场内按各阶段施工情况在进出口和危险区挂宣传画、色标、标牌及标语，各种防护部位防护到位。各种标牌应挂齐，并挂在醒目的位置处，符合 OHSAS18001 标准。6.1.1 基坑的防护 6.1.1.1 土方开挖要探明地下管网，防止发生意外事故。6.1.1.2 在距基坑边 0.6m 周围用 48 钢管设置两道护身栏
9、杆，立杆间距 4m，高出自然地坪 1.8m，埋深 0.8m。基坑施工期间设警示牌，夜间加设红色灯标志。6.1.2 基坑外施工人员不得向基坑内乱扔杂物，向基坑下传递工具时要接稳后再松手。6.1.3 坑下人员休息要远离基坑边及放坡处，以防不慎。6.1.4 施工机械一切服从指挥，人员尽量远离施工机械，如有必要，-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-先通知操作人员，待回应后方可接近。土方施工方案土方施工方案 工程名称：综合办公楼 -精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-编 制：郭 怀 山 审 核：郑 春 路 批 准：牛 长 治 北京城通建筑工程管理有限公司 2012 年 03 月 10 日
