原则施工工艺工法参照节点

硬质景观部分（节选）

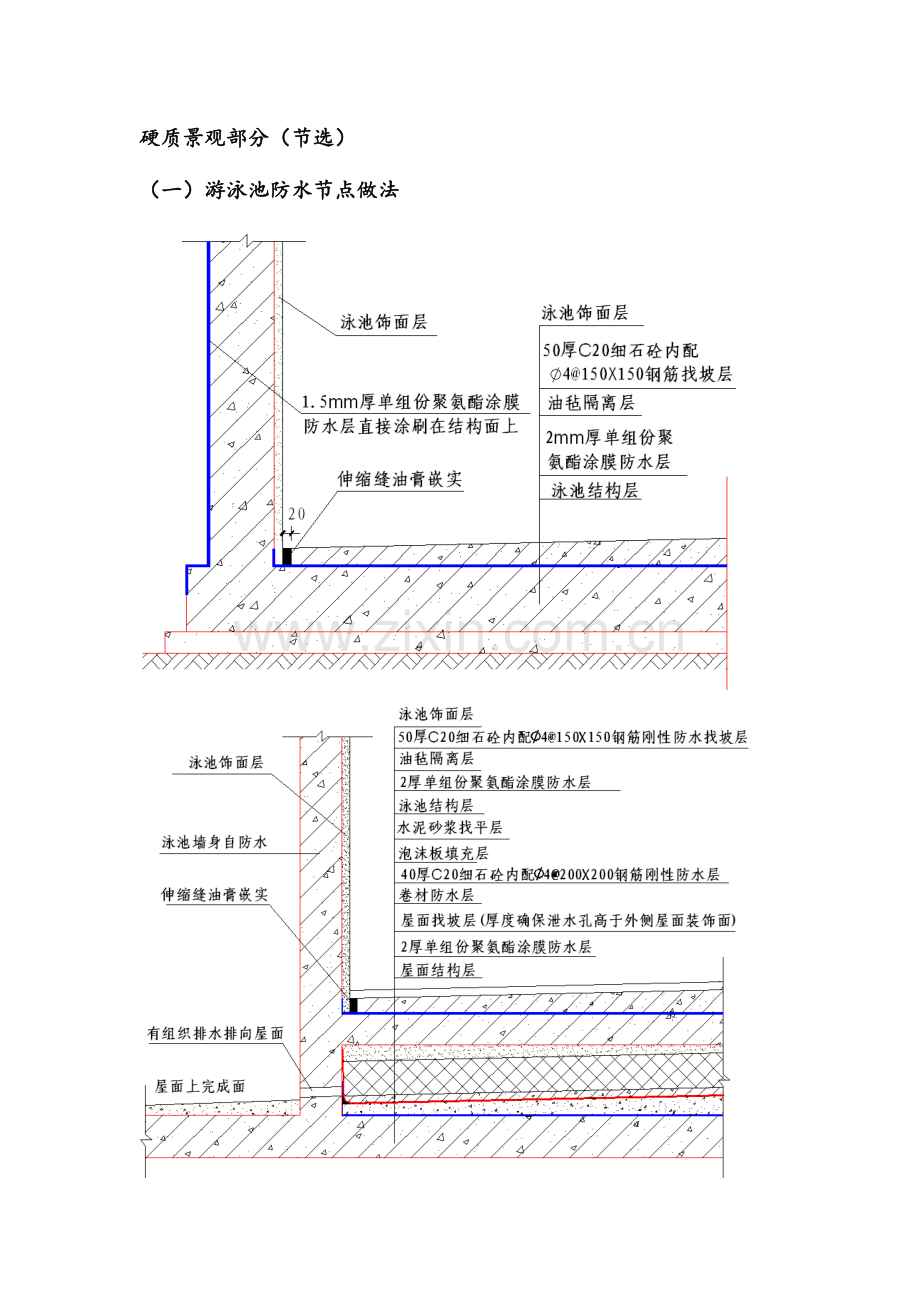

（一）游泳池防水节点做法

（二）干挂石材做法
干挂石材节点施工工艺阐明
1. 所有骨架钢材需热镀锌处理。
2. 挂扣件扁钢及螺栓需热镀锌处理或为不锈钢挂件。
3. 焊缝必须饱满牢固。
4. 钢架焊接处必须除锈后涂刷两道防锈漆然后涂银粉漆处理。
5. 膨胀螺栓抗拔规定必须符合规范和设计规定。
6. 石材短槽必须机械开槽，保证槽缝宽度符合设计规定，严禁现场手提切割机开槽。
7. 不离缝石材板缝需夹胶和座胶时横竖缝内旳胶浆必须饱满完整。
8. 石材板面需打胶时，胶缝宽窄必须一致，胶缝边缘平滑挺直无毛边。
9. 干挂石材厚度为25mm时，单块板平方面积不适宜不小于1平方米。
10. 干挂石材厚度不小于25mm时，单块板平方面积不适宜不小于1.5平方米。

注：(1)室外花岗岩最低处必须低于室外地坪50，防止室外地面沉降时花岗岩露边; (2)槽钢离开硬性地面20－30mm。

注：膨胀螺栓横向间距根据板材调整,但最大间距不得不小于1000mm。

阐明：
后植式埋件方案,规定钢板和角码先在工厂焊接加工,整体热镀锌完毕后,进行现场安装。

预埋槽式埋件方案图（一）

预埋槽式埋件方案图（二）
（三）湿贴石材做法
湿贴灌浆花岗岩石材施工阐明
1.石材挂板用双股18#铜丝或钢丝钩与墙面固定，墙面用手提切割机从上而下或45度方向切槽缝，用钢钉插入缝内，单块石材板纵向长度不小于300mm时不得少于两处挂点。
2.门窗洞及梁底朝天板应作铝片或扁铁侧面加固方案施工 (见图1)。
3.石材墙面设计规定打明胶时，板缝开三角槽缝或开小凹槽施工。
4.石材板内灌水泥砂浆前墙体浇水湿润，规定水泥砂浆配比不得低于 1:3，拌制完旳砂浆以有很好旳流动性为宜。
5.灌水泥砂浆时规定成45度方向灌实，所有腰线顶面板及压顶板严禁半干粉砂浆铺板，必须使用流动旳水泥砂浆铺贴面板 (见图2、3) 。
6.石材墙面打胶宽度由设计确定，胶缝宽窄一致，无毛边。
7.墙面需做外保温时，石材不适宜用湿灌浆方案施工。

腰线湿贴整体花岗岩线条节点

腰线湿贴板材花岗岩线条节点

注：
线脚压顶板与墙体之间预留10-15mm，施工时，压顶板从外向墙根方向挤压施工，使水砂浆从该预留缝中挤出，未饱满处用原浆灌实，压顶板定位后，将挤出砂浆清理。
（四）湿贴文化石、乱贴石做法

阐明：
1.墙体为多孔砖砌体时，砌墙时预留φ6钢筋,如未作预留，应将钢筋惯穿至室内墙面锚接。
2.墙体为砼面时，可选用植筋方案施工。
3.文化石饰面高度超过一层时，在二层圈梁部位增设一道钢筋砼支座线，如有饰面规定，可选用暗设方案施工。

（四）其他硬质景观

景墙座凳细部处理节点

室外木地板处理节点
