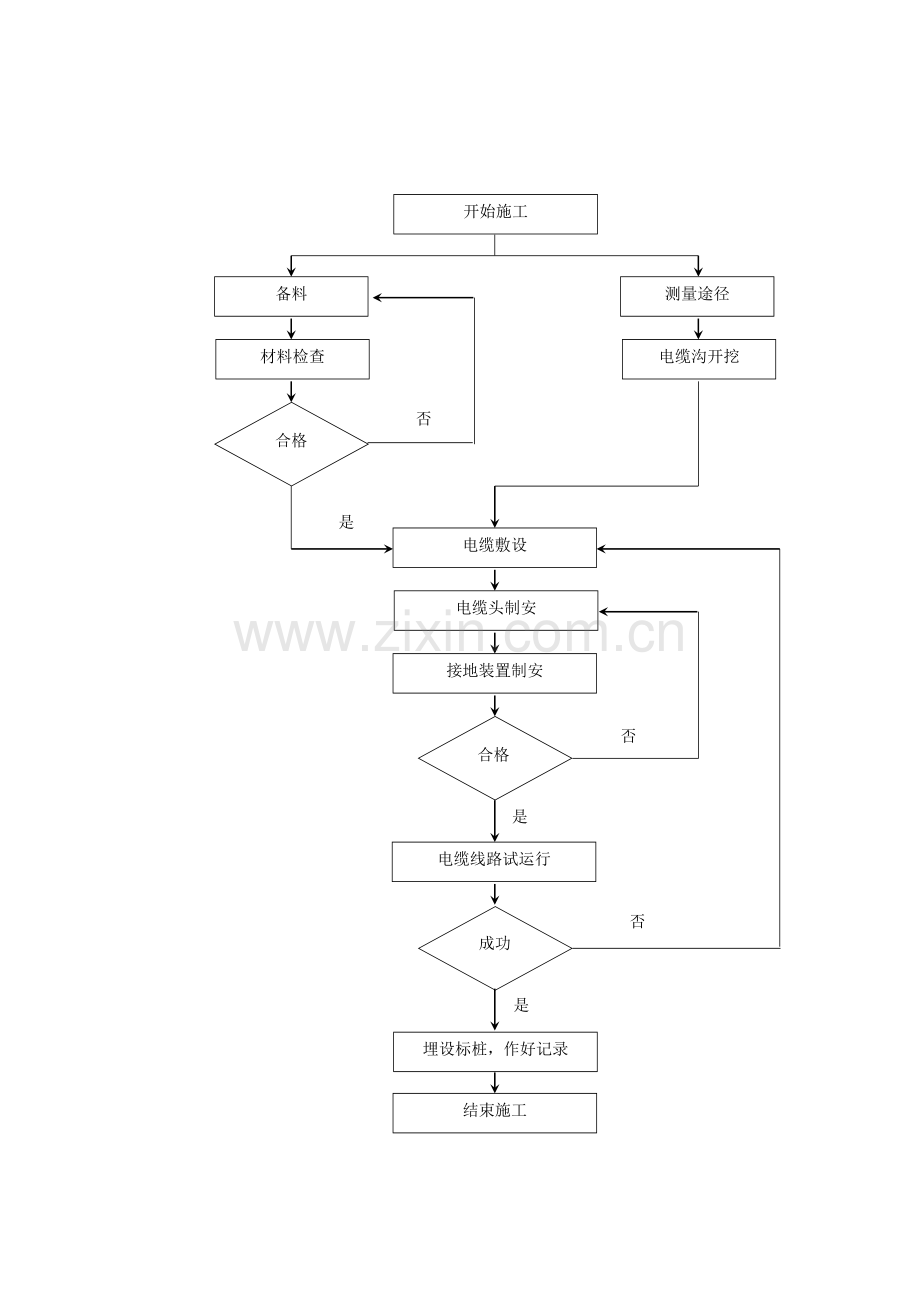

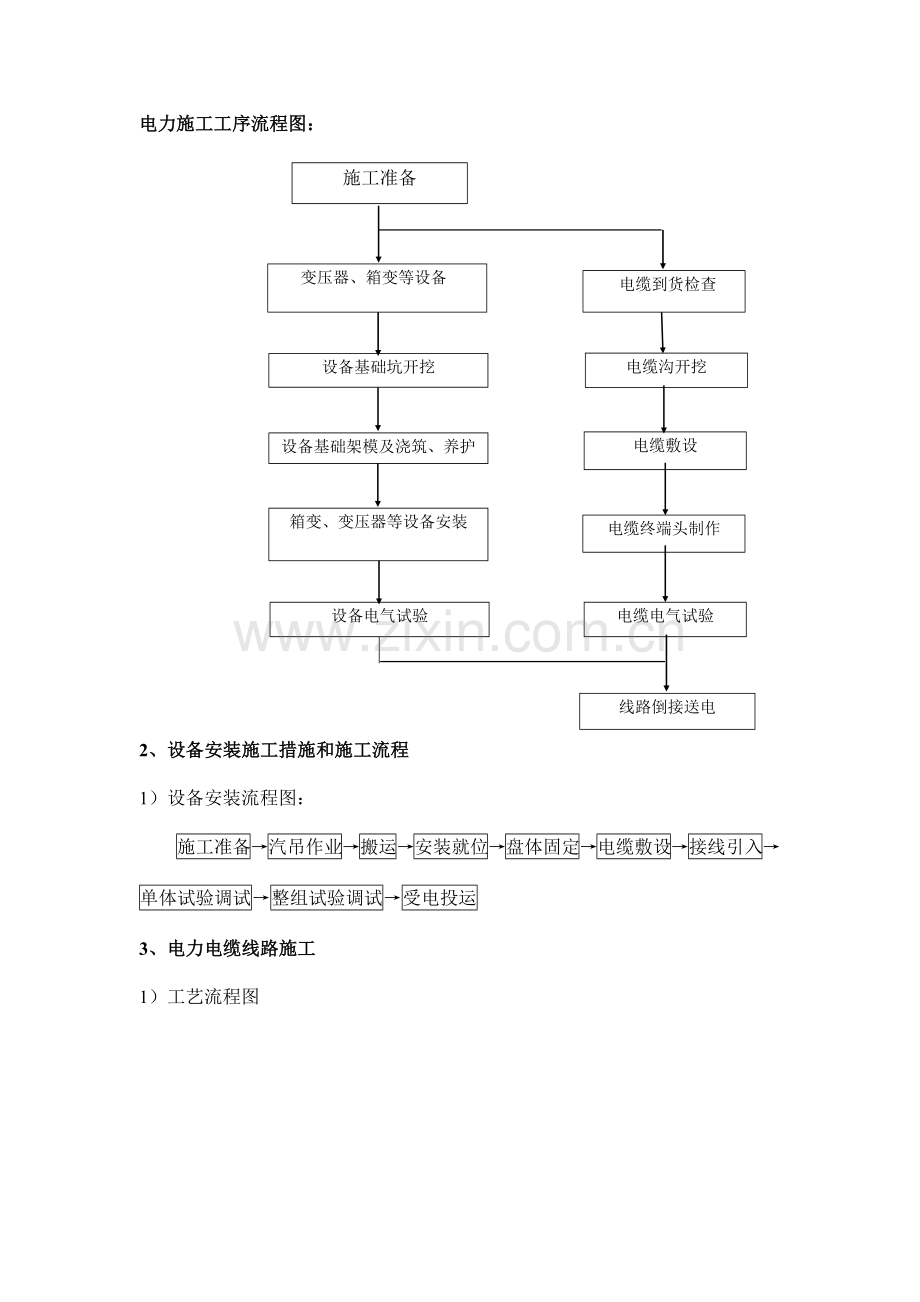

电力施工工序流程图：施工准备变压器、箱变等设备开箱检查设备基础坑开挖电缆到货检查电缆沟开挖电缆敷设设备基础架模及浇筑、养护电缆终端头制作电缆电气试验设备电气试验线路倒接送电箱变、变压器等设备安装2、设备安装施工措施和施工流程1）设备安装流程图：施工准备汽吊作业搬运安装就位盘体固定电缆敷设接线引入单体试验调试整组试验调试受电投运3、电力电缆线路施工1）工艺流程图开始施工备料测量途径电缆沟开挖电缆敷设电缆头制安合格接地装置制安合格材料检查否是否埋设标桩，作好记录成功否是结束施工是电缆线路试运行4、低压电缆终端头制安1）工艺流程图摇测电缆绝缘电阻剥除电缆护铠焊接地线包缠电缆、电缆终端头套接压接电缆铜接线端子
