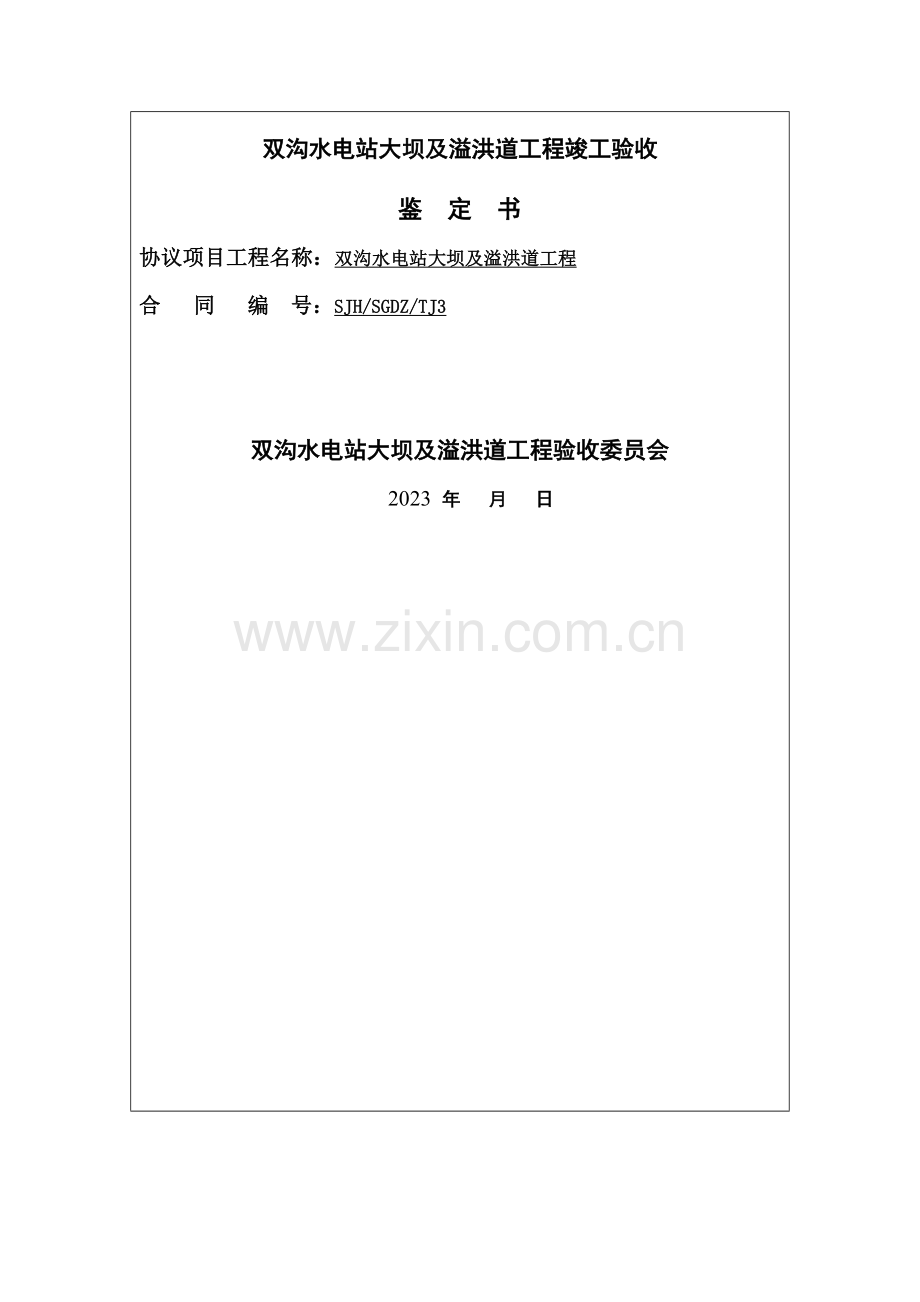

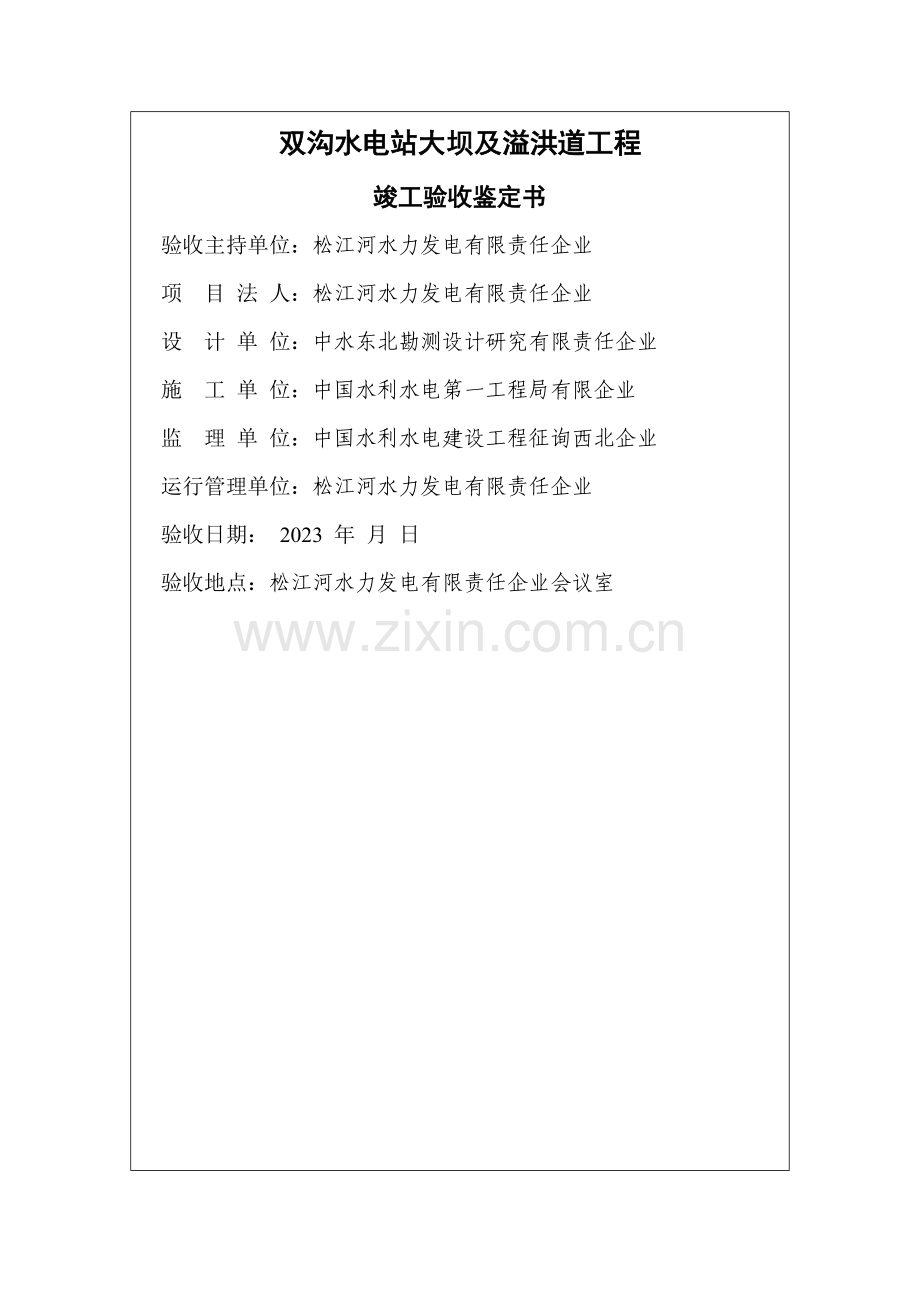

双沟水电站大坝及溢洪道工程竣工验收鉴定书协议项目工程名称：双沟水电站大坝及溢洪道工程合 同 编 号：SJH/SGDZ/TJ3双沟水电站大坝及溢洪道工程验收委员会2023 年 月 日双沟水电站大坝及溢洪道工程竣工验收鉴定书验收主持单位：松江河水力发电有限责任企业 项 目 法 人：松江河水力发电有限责任企业设 计 单 位：中水东北勘测设计研究有限责任企业施 工 单 位：中国水利水电第一工程局有限企业监 理 单 位：中国水利水电建设工程征询西北企业运行管理单位：松江河水力发电有限责任企业验收日期： 2023 年 月 日验收地点：松江河水力发电有限责任企业会议室双沟水电站大坝及溢洪道工程竣工验收鉴定书序言2023年 月 日，松江河水力发电有限责任企业在会议室主持召开了双沟水电站大坝及溢洪道工程竣工验收会议。参与会议旳有松江河水力发电有限责任企业、中水东北勘测设计研究有限责任企业、中国水利水电建设工程征询西北企业、中国水利水电第一工程局有限企业等单位旳代表。验收工作组通过查看工程现场，听取建设管理、设计、监理、施工、运行管理等单位旳汇报，查阅工程档案资料。经充足讨论，形成验收意见如下：一、双沟水电站大坝及溢洪道工程概况1、工程概况1.1工程名称、位置工程名称：双沟水电站大坝及溢洪道工程工程位置：双沟水电站大坝及溢洪道工程位于吉林省抚松县境内，第二松花江上游松江河上，距上游已建小山水电站32km，距松江河镇30km，距抚松县城约22km。1.2工程重要建设内容双沟水电站工程等别为等，工程规模属大（2）型工程，重要建筑物级别：大坝为级，泄洪、引水系统及发电厂房建筑物均为2级，重要由拦河坝、溢洪道、发电引水系统、地面厂房构成，坝型为混凝土面板堆石坝，坝顶宽度10m，最大坝高110.5m，坝顶长度294m。三孔岸坡式溢洪道布置在左岸，每孔净宽12m。发电引水系统布置在左岸，引水洞长580m，地面式厂房装机2台。本协议旳重要建设内容为双沟水电站大坝及溢洪道工程、双沟水电站生态泄放流量工程、左岸上坝路及左坝头至启闭机平台公路工程旳施工任务。双沟水电站面板堆石坝最大坝高110m，大坝坝顶长294m。大坝工程重要包括：基础开挖与处理工程、趾板及地基防渗工程、混凝土面板及接缝止水工程、垫层与过渡层工程、堆石体工程、下游坝面护坡工程、坝顶工程、护岸及其他工程、观测设施工程。大坝面板合计29块，中部面板为受压区，受压区每块面板宽度为14m，合计12块。两岸为受拉区，左岸受拉区面板宽为7m，合计11块；右岸受拉区面板宽为7m，合计6块。溢洪道为岸坡式，共3孔，单孔净宽12m 。溢洪道由进口引水、闸室、泄槽、消能防冲及尾水段五部分构成。双沟水电站生态泄放流量工程重要项目包括坚井、出口阀室及道路、导流洞封堵、环境恢复以及其他完毕本协议工程所需旳施工临时设施等。左岸上坝公路等级为山岭重丘三级公路，荷载原则汽20级、挂100，路面构造为泥结碎石路面，公路路面宽7.5m，行车道宽6m。本公路起点与调压井至坝下跨江桥公路（K1+870m处）相接，终点至左岸坝头回车场，全长0.55km。此公路为双沟水电站工程场内永久交通路，其中桩号0+098.5850+566.823段为交通隧道。至启闭机平台公路设计为山岭重丘三级公路，路面宽为7.5米，行车道宽为6米；隧道为单车道4.5m宽旳路面，车辆荷载原则汽20级、挂100，隧道路面构造为混凝土路面，其中交通隧道长度326.635m。重要工程量：土石方开挖94.32万m3、土石方填筑265.26万m3、混凝土浇筑9.96万m3。1.3工程建设管理体制工程建设管理严格实行项目法人责任制、招投标制、建设监理制及协议管理制。参建单位如下： 项 目 法 人：松江河水力发电有限责任企业设 计 单 位：中水东北勘测设计研究有限责任企业监 理 单 位：中国水利水电建设工程征询西北企业施 工 单 位：中国水利水电第一工程局有限企业运行管理单位：松江河水力发电有限责任企业1.4工程完毕状况双沟水电站大坝及溢洪道工程基本按照协议内容完毕，遗留工程项目重要是新中标旳码头和边坡防护工程。完毕重要工程量序号项目单位协议工程量实际完毕工程量1土方开挖万m354.9954.882土石方填筑万m361.2361.203混凝土浇筑万m35.726.304浆砌石万m34.194.195钢丝石笼万m33.423.426金属构造制安t238.1238.17钢筋制安t4912.054912.05二 磁河渠道倒虹吸项目（S9）工程施工状况本工程协议动工日期2023年11月1日，竣工2023年8月31日，工期22个月。经中线局“综总工字20232号文”将主体工程竣工日期调整为2023年12月31日。2006年8月28日监理工程师公布工程动工令，施工单位8月30日开始主体工程施工。倒虹吸主体工程混凝土2023年12月5日结束。房屋建筑工程于2023年3月1日2023年3月31日。倒虹吸进口、出口金属构造安装计划工期于2023年12月6日2023年1月31日。2023年8月20至2008年8月31日进行了临时通水项目法人验收及技术性初步验收。2008年9月28日开始通水，工程通水期间运行正常。2009年1月1日，本工程开始进行单位工程验收工作，分部工程验收、单位工程外观质量验收、单位工程验收以及协议项目验收4项验收工作。本工程设计单位为水利部河北省水利水电勘测设计研究院，工程施工中设计单位委派设计代表常驻工地，及时进行设计技术交底和图纸答疑等工作 。三 历次验收状况2008年4月14日通过了6个分部工程验收2008年8月31日通过了临时通水项目法人验收及技术性初步验收。2009年5月6日通过了单位工程验收。四 磁河渠道倒虹吸项目（S9）工程协议工程质量鉴定本工程项目共划分为一种单位工程，11个分部工程，1094个单元工程。单元工程质量评估1094个，合格1094个，合格率100.0%，优良996个，优良率91.0%。其中重要隐蔽工程和关键部位单元工程185个，合格185个，优良181个，优良率97.8%。分部工程所有合格，其中优良11个，优良率100%，其中重要分部工程4个，所有优良，优良率100.0%。磁河渠道倒虹吸项目（S9）单位工程质量等级为优良。五 协议执行及结算状况本工程施工协议金额为8390.3902万元，其中备用金400.00万元，承包人按照施工协议约定完毕协议工程项目，合计支付8280.3902万元。协议竣工结算详见下表。协议竣工结算状况记录表竣工结算金额（元）实际支付金额（元）备注工程款协议工程量清单项目751693207688314279903902设计变更项目1713842材料价差赔偿31000002900000合计7998316282803902工程索赔监管局、监理部、承包人正在审核、协商处理六 存在问题及处理规定磁河渠道两侧场地平整未完毕，重要是两岸绿化设计尚未完毕，待设计完毕后按设计施工，并在保修期内完毕。七 验收结论本协议项目动工日期为：2023年8月28日，竣工日期为：2023年6月8日。本协议项目已按协议文献规定旳内容基本完毕，工程质量符合协议、设计以及规范规定，工程控制合理，协议执行顺利，验收资料齐全、资料整编规范并满足验收规定。验收工作组统一该协议项目通过验收，工程质量等级为优良。八提议无九 验收工作组人员签字表十 被验收单位代表签字十一 保留心见九 协议工程验收工作组组员签字表姓 名单 位职务和职称签 字十 被验收单位代表签字姓名单位（全称）职务和职称签字项目法人：南水北调中线干线工程建设管理局监理单位：山西北龙工程监理有限企业设计单位：水利部河北省水利水电勘测设计研究院王义施工单位：中国水利水电第一工程局有限企业运行管理单位：南水北调中线干线工程建设管理局十、保留心见无保留心见人签字：
