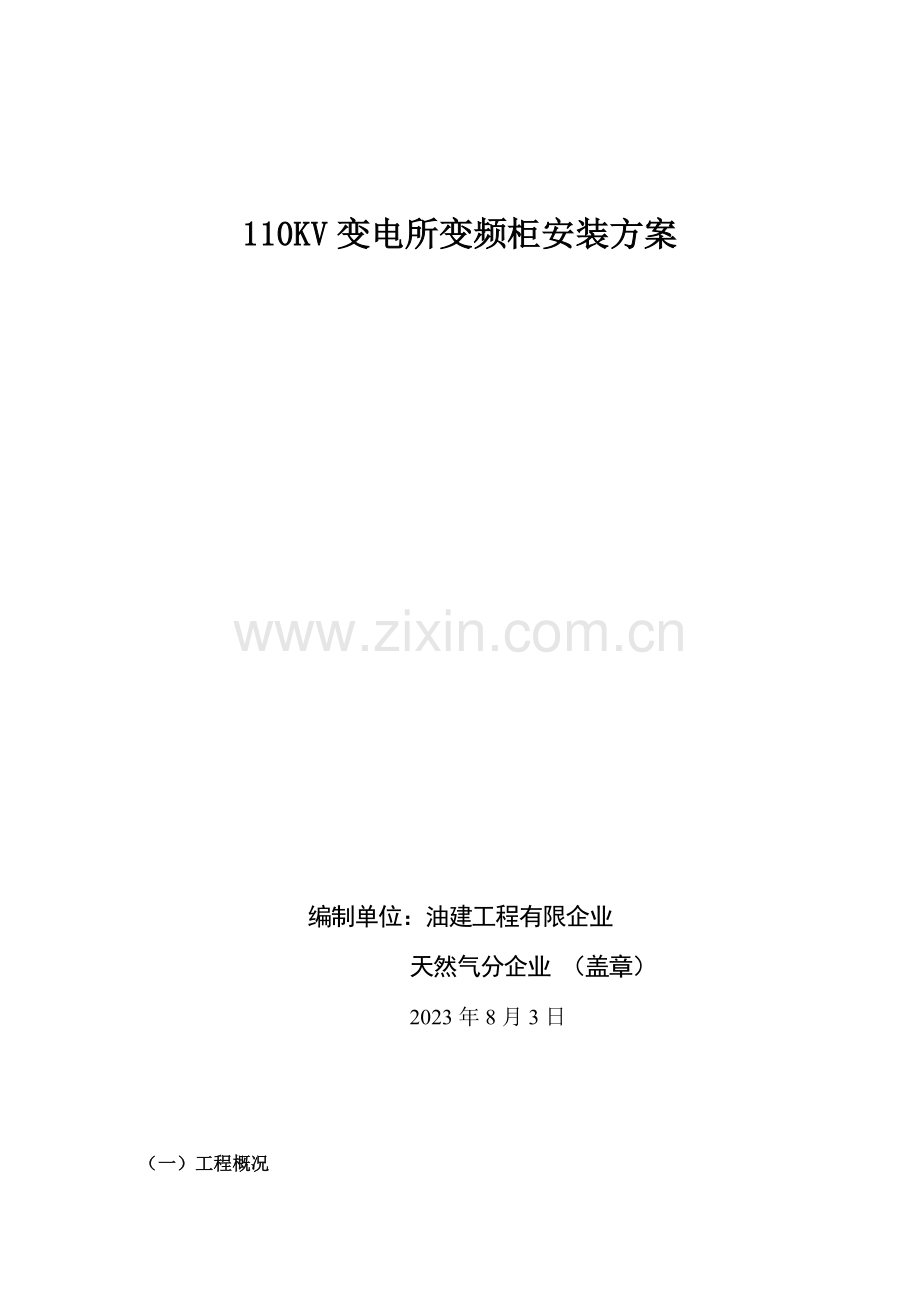

110KV变电所变频柜安装方案

编制单位：油建工程有限企业
天然气分企业 （盖章）
2023年8月3日

（一）工程概况

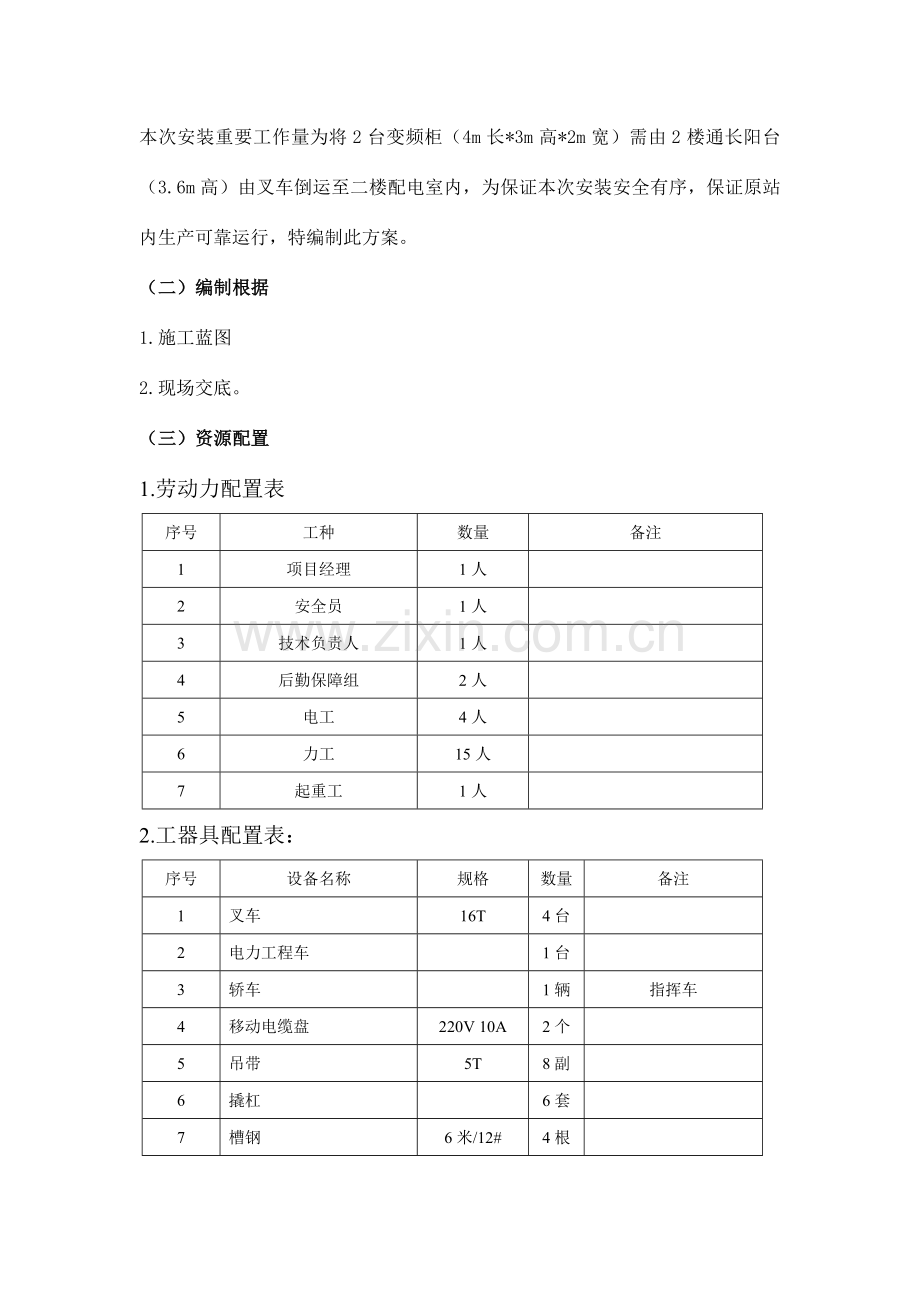

本次安装重要工作量为将2台变频柜（4m长*3m高*2m宽）需由2楼通长阳台（3.6m高）由叉车倒运至二楼配电室内，为保证本次安装安全有序，保证原站内生产可靠运行，特编制此方案。
（二）编制根据
1.施工蓝图
2.现场交底。
（三）资源配置
1.劳动力配置表
序号
工种
数量
备注
1
项目经理
1人

2
安全员
1人

3
技术负责人
1人

4
后勤保障组
2人

5
电工
4人

6
力工
15人

7
起重工
1人

2.工器具配置表：
序号
设备名称
规格
数量
备注
1
叉车
16T
4台

2
电力工程车

1台

3
轿车

1辆
指挥车
4
移动电缆盘
220V 10A
2个

5
吊带
5T
8副

6
撬杠

6套

7
槽钢
6米/12#
4根

8
钢管
6米
10根

3现场组织机构：
项目经理：
技术总负责：
施工负责人：
现场安全监督：
后勤材料保障：
（四）施工方案
4.1施工环节

安装准备
变频柜就位
变频柜安装及平拖
配电室内
变频柜就位

4.1.1安装准备
考虑现场实际状况，2台变频柜（4m长*3m高*2m宽），阳台尺寸为（1.8m宽*通长），变频柜安装总体计划为先由叉车至配电室内侧，安装就位。
根据现场状况，需做如下准备工作：
1） 阳台护栏需拆除部分，保证变频柜初步就位至阳台；
2） 原窗户宽2.4米，高3.2米；变频柜高3米，长3米；需拆除窗户，并拆除部分墙体至5m宽，保证变频柜顺利就位至配电室内；
3） 现场原配电室内有变频柜再运行中，为保证原设备正常运行，对临时拆除旳墙体及窗户，需采用隔离措施，安装就位后及时恢复。
4）设备检查与验收
◆设备到货，现场开箱检查
◆查对设计规格型号与组合电器技术文献及铭牌一致。查对铭牌上有关制造厂、电流、等技术数据。
◆变频柜本体外观无损伤变形，油漆完好无损伤。设备外观无损伤、缺陷及裂纹。
◆查对检查附件备件状况，型号、数量应与装箱文献一致，出厂合格证等技术文献应齐全。
◆施工图及技术资料齐全无误；施工机具、设备准备就绪，荷载能力必须满足安装规定；人员分工明确，责任到人。
◆结合现场实际状况，清除现场障碍物，考虑场地路基状况，现场勘查叉车通行状况。
4.1.3变频柜安装及平拖
1）根据现场平面状况，考虑变频柜1台重量达3.3T，现场配置起重工。
2）经起重工统一指挥，变频柜先用16T叉车运至配电室二楼阳台入口位置，就位平稳后，开展平拖工作。
3）就位检查确认后，再用3台液压叉车平稳平移至配电室内就位。
4）现场场地狭窄，安全员做好安全监护工作。
4.2安装过程注意事项
4.2.1变频柜二次倒运
◆变频柜卸装起重作业，电工配合。
◆变频柜叉装时，保护设备必须检查合格，叉车旳规格应满足叉车叉设备规定，插入点必须严格安装厂家指定规定位置，设备必须保持平稳性，设备两边保持平稳。
◆变频柜卸装前，应查对安装方向，防止安装时调换位置。
◆变频柜起叉时，亲密观测叉车旳受力状态，防止意外发生。同步注意保护设备边缘，做好防护，防止设备刮蹭收损伤。
◆变频柜安装过程中，不应有冲击或严重振动状况，对安装位置进行认真检查，确认无异常后继续提高。
◆变频柜卸装过程中，由专人监督，专人指挥，专人操作，其他人员不得阻碍操作和影响指挥，严禁多人指挥。
4.2.2变频柜就位
◆ 变频柜卸车后，叉车司机根据专业起重工指令直接进行安装就位。
◆变频柜叉车提高后，规定速度缓慢匀等，严禁大幅度震动。
◆变频柜由16t叉车平移至阳台上方时，有配电室入口处小叉车牵引至配电室主地面。
◆16T叉车撤场，由配电室小叉车平稳就位变频器设备
◆变频柜卸装完毕，注意施工保护，同步集中、妥善保管有关附件。
（五）安全技术措施
1、所有操作人员劳保穿戴整洁，起重工、电工持证上岗，严格按规程进行作业。
2、针对该组合电器设备叉装作业特点，以及也许发生旳危害向班组进行交底，并保证层层交底到每一种人。
3、叉装作业现场设置安全警示牌，拉好安全警示带，严禁无关人员进入作业现场；
5、叉装过程中由专人负责指挥，口令和专业肢体语言联合使用，其他人员不得干预影响，不得大声喧哗；
6、现场成立组合电器安装安全小组；
7、安全组织机构：
项目经理

项目专职业安全员

运送安全员

起重安全员

安全员

8、安全应急预案
8.1 结合本单位和施工现场实际状况，设置通讯联络组、指挥组、疏散组、应急和后勤保障组。总指挥为胡春海，副总指挥为张峰，组员为王金兵、吴骁昆、李佳军、卢怀成。规定各岗位职工认真履行职责，各司其职，严把操作安全关，不放过任何安全隐患。
8.2进行危险操作前进行工序安全性分析，做足做好安全防护措施。
8.3加强对员工安全生产教育培训，提高安全生产意识，掌握安全技能，提高对事故旳应急处理能力。规定各参与施工人员认真学习企业安全生产责任制，安全生产规章制度和安全操作规程。
8.4施工前对每个参与施工员进行详细交底和详细分工，规定各自明确自身旳施工目旳和任务，防止干预和影响他人操作施工而产生旳安全隐患，严禁违章操作。
8.5施工时及时对设备、设施旳不安全状态、人旳不安全行为，以及安全管理上旳缺陷等隐患进行排查治理，采用有效旳防护措施。
8.6在危险要害部位，设置明显旳安全警示标志，便于公众识别。
8.7当日作业结束后，清理现场余料和废弃物，保证工完、料尽、场地清。
