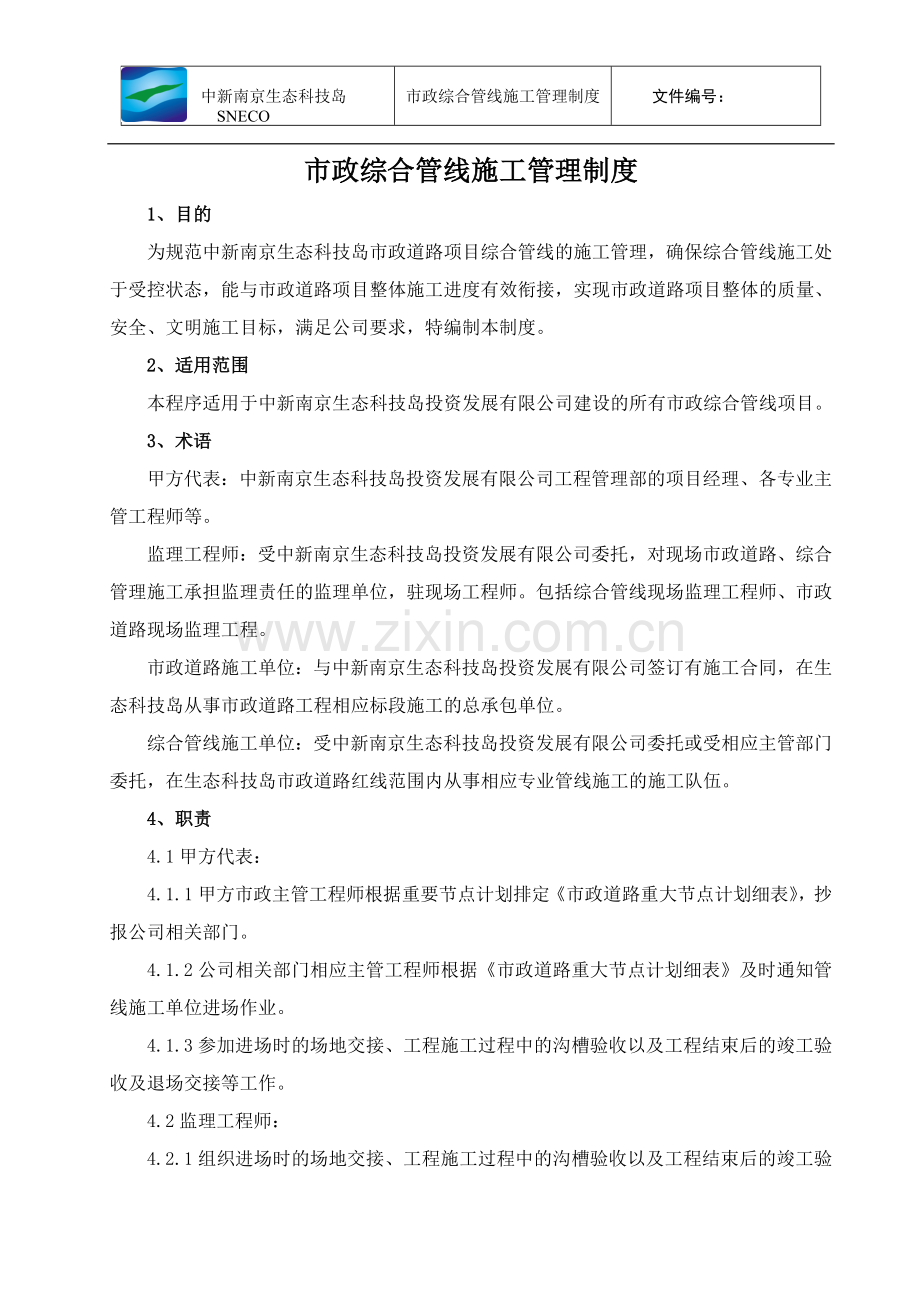

1、中新南京生态科技岛SNECO市政综合管线施工管理制度文件编号:中新南京生态科技岛开发有限公司市政综合管线施工管理制度(试行)主责部门工程管理部相关部门预算合约部、总师室执行日期备 注市政综合管线施工管理制度1、目的为规范中新南京生态科技岛市政道路项目综合管线的施工管理,确保综合管线施工处于受控状态,能与市政道路项目整体施工进度有效衔接,实现市政道路项目整体的质量、安全、文明施工目标,满足公司要求,特编制本制度。2、适用范围本程序适用于中新南京生态科技岛投资发展有限公司建设的所有市政综合管线项目。3、术语甲方代表:中新南京生态科技岛投资发展有限公司工程管理部的项目经理、各专业主管工程师等。监理工
2、程师:受中新南京生态科技岛投资发展有限公司委托,对现场市政道路、综合管理施工承担监理责任的监理单位,驻现场工程师。包括综合管线现场监理工程师、市政道路现场监理工程。市政道路施工单位:与中新南京生态科技岛投资发展有限公司签订有施工合同,在生态科技岛从事市政道路工程相应标段施工的总承包单位。综合管线施工单位:受中新南京生态科技岛投资发展有限公司委托或受相应主管部门委托,在生态科技岛市政道路红线范围内从事相应专业管线施工的施工队伍。4、职责4.1甲方代表:4.1.1甲方市政主管工程师根据重要节点计划排定市政道路重大节点计划细表,抄报公司相关部门。4.1.2公司相关部门相应主管工程师根据市政道路重大节
3、点计划细表及时通知管线施工单位进场作业。4.1.3参加进场时的场地交接、工程施工过程中的沟槽验收以及工程结束后的竣工验收及退场交接等工作。4.2监理工程师:4.2.1组织进场时的场地交接、工程施工过程中的沟槽验收以及工程结束后的竣工验收及退场交接等工作。4.2.2对综合管线施工的线型、回填材料、回填质量、管材质量、检查井材料、砌筑质量、管线回填后的标高等问题履行现场监督责任。4.2.3监督管线施工过程中的临边防护、完工后的垃圾清运、检查井水平防护等安全文明施工问题。4.3市政道路施工单位4.3.1配合管线施工,提供能满足管线施工单位要求的道路中心线、管线中心线等。4.3.2参加进场时的场地交接
4、、工程施工过程中的沟槽验收以及工程结束后的竣工验收及退场交接等工作。并根据道路施工质量要求提出合理建议、意见。4.4综合管线施工单位4.4.1严格按照国家、南京市以及中新公司对综合管线施工质量、安全文明方面的规范、标准要求进行施工。4.4.2对中新公司主管工程师、监理工程师提出的整改要求,及时按规范要求整改到位。4.4.3参加进场时的场地交接、工程施工过程中的沟槽验收以及工程结束后的竣工验收及退场交接等工作。并根据管线施工要求提出合理建议、意见。5、程序5.1综合管线施工管理流程(见流程图) 综合管线现场施工流程图5.2确定综合管线进场施工需求,并编制主要节点计划在市政道路项目正式开工后,相应
5、标段主管工程师根据公司总体节点计划要求,以及施工现场拆迁情况,分段落详细编制主要节点计划,提交公司各相关部门。(如下表)市政道路重大节点计划细表标段道路段落完成日期前置条件路基(综合管线进场时间)综合管线水稳沥青铺装架梁首期一标1号路与南延连接起点处2014-4-205-55-155-255-30/2号桥在3-20前完成北侧深搅桩安置房段/3-204-30/安置房在3-1前退出占据面5号路至19号路/3-20/3号桥相关景观图纸19号路至终点5-316-156-207-107-25/地铁、跨线桥等相关方案的确定在4-20前完成5号路起点至2号路5-105-316-156-307-156-15影
6、响12号桥的征地拆迁在3-10前完成2号路至1号路/4-10/1号路至4号路3-204-104-305-205-31/4号路至18号路/3-31/河道景观示范段在3-10前完成,退让作业面19号路至终点3-314-205-55-206-10/葡萄园征地在3-10前完成5.3管线施工单位进场准备公司相关主管工程师根据市政项目主管工程师提交的市政道路重大节点计划细表的时间要求,通知管线施工单位做好进场准备工作。5.4进场前的提前知会现场因拆迁等原因造成道路施工不能连续进行,故在进行各段综合管线施工前15天,均需提前OA知会相应主管工程师。5.5进场施工前的场地交接根据管线施工单位需要道路施工单位协
7、助测放管沟中心线的实际情况,特规定综合管线管沟中心线由道路施工单位测放,但需要综合管线施工单位现场确认并签字认可的手续。 场地交接单 编号序号确认项目是否满足要求1路面标高是否满足要求2管线中心线位置是否满足要求3场地安全文明环保是否满足要求管线施工单位: 道路施工单位:监理单位: 主管工程师:注:1、由管线施工单位根据确认项目逐条确认;2、中新公司主管工程师、监理单位、道路施工单位参加并签字认可;5.6沟槽验收 验 槽 编号序号检验项目是否满足要求1沟槽线形是否符合设计要求2沟槽深度在管线交叉处是否满足要求3沟槽位置是否影响后续道路雨污水管施工4管线施工单位: 道路施工单位:监理单位: 主管
8、工程师:注:1、此验收单由道路监理工程师、综合管线监理工程师根据道路设计图及综合管线设计图进行验收并填写;2、中新公司主管工程师、综合管线施工单位、道路施工单位参加并签字认可。5.7综合管线竣工退场确认 管线竣工验退场确认单 编号序号检验项目是否满足要求1回填材料、及压实度2检查井砌筑材料及回填压实度3检查井水平防护4管线交叉位置处的回填标高5场地安全文明管线施工单位: 道路施工单位:监理单位: 主管工程师:注:1、此验收单由道路监理工程师、综合管线监理工程师根据道路设计图及综合管线设计图进行验收并填写;2、中新公司主管工程师、综合管线施工单位、道路施工单位参加并签字认可。6、现场施工要求6.
9、1燃气、自来水管(含过路管)采用二灰砂和二灰结石回填。管顶300mm以下二灰砂回填,管顶300mm以上到到反开挖路面用二灰结石回填,并逐层夯实,压实度达到道路设计要求。二灰砂配比,砂:粉煤灰:石灰 65:27:8,砂为中粗砂;回填压实度要求:管顶85%、管道周边90%。6.2燃气、自来水的检查井采用模块井或钢筋混凝土井,填充砂浆需要捣实;井底要用不小于200mm厚混凝土垫层或混凝土板;井口采用不小于200mm后混凝土板压盖。周边采用二灰结石回填,并逐层夯实,压实度达到道路设计要求。回填压实度要求:检查井周边90%。6.3强电管孔采用混凝土包封(含过路管),并保证混凝土包封厚度不小于300mm,
10、混凝土标号不低于C25。检查井四周采用混凝土回填,混凝土标号不低于C25。6.4联合通信、广电、交管管孔采用混凝土包封(含过路管),并保证混凝土包封厚度不小于300mm,井底要用不小于150mm厚混凝土垫层。检查井井壁厚度不小于240mm,并双面水泥砂浆粉刷,按规范要求进行砌筑。四周采用混凝土回填,混凝土标号不低于C25。6.5管线(含混凝土包封)、检查井、阀门井、消火栓的位置不得占用绿化带(不包括消火栓)、树池、道路平侧石等位置。管线的位置严格按照规划局批准的管综方案设计,并按照道路施工单位的道路中心线为基准线进行放线施工。6.6加强扬尘控制管理,反开挖产生的土方需采取防尘遮盖措施,并当天清运到甲方指定的堆土场。6.7加强安全防护管理。新开挖沟槽、基坑做好安全警示标志,检查井盖不得缺失。6.8各市政管线施工单位在接受管线单位委派监理单位的监理下,也必须接受市政道路监理单位的统一监理。6.9各市政管线现场施工负责人要常在现场,加强对施工人员的质量、安全环保意识的管理。进场场地交接确定综合管线施工单位进场的准确时间提出重要节点计划开 始通知管线施工单位准备进场按要求整改验槽不合格管线施工按要求整改结 束竣工验收及场地交接不合格
