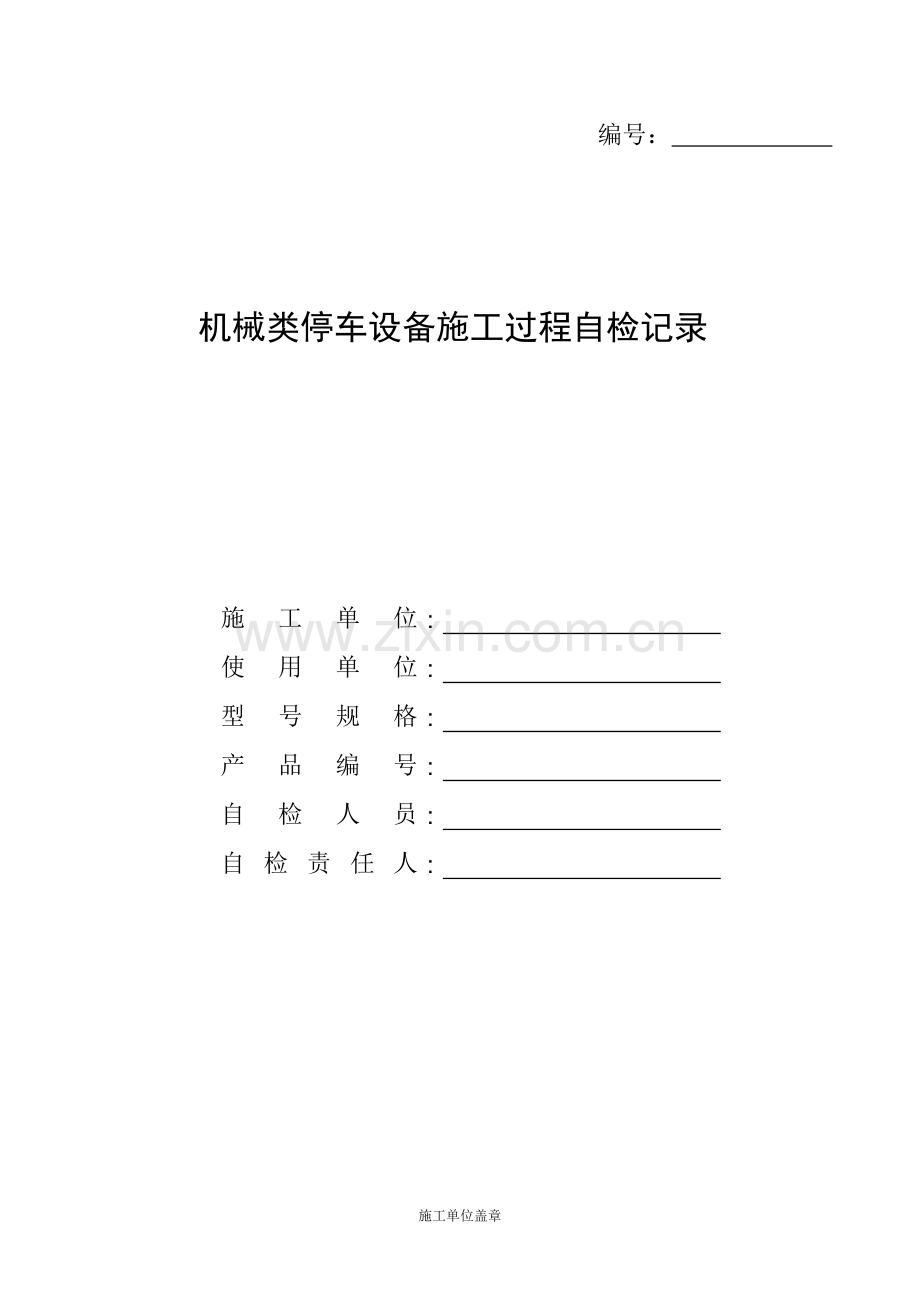

机械类停车设备施工过程自检记录.doc

编号：

机械类停车设备施工过程自检记录

施工单位
：
使用单位
：
型号规格
：
产品编号
：
自检人员
：
自检责任人
：

施工单位盖章

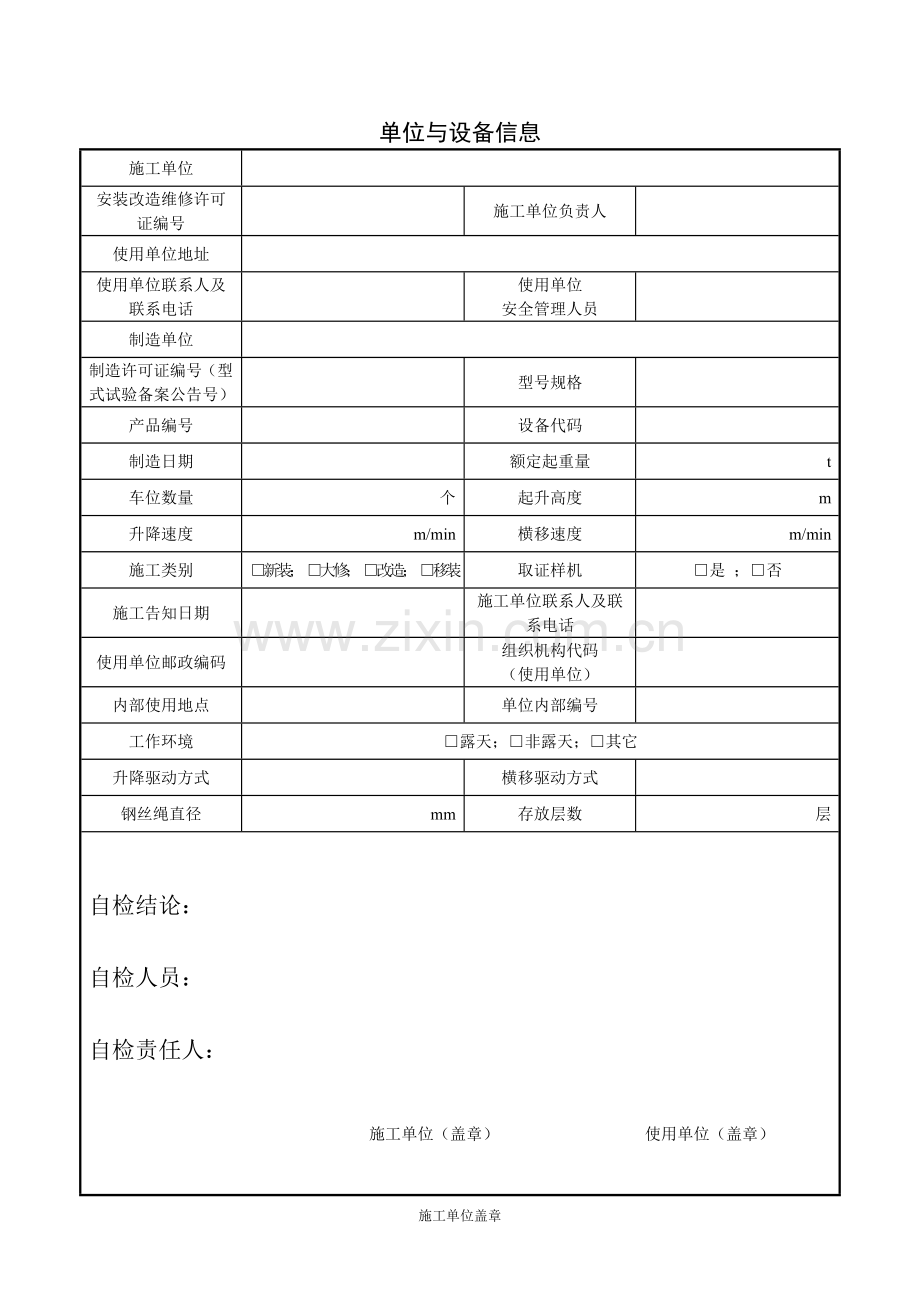

单位与设备信息
施工单位

安装改造维修许可证编号

施工单位负责人

使用单位地址

使用单位联系人及联系电话

使用单位
安全管理人员

制造单位

制造许可证编号（型式试验备案公告号）

型号规格

产品编号

设备代码

制造日期

额定起重量
t
车位数量
个
起升高度
m
升降速度
m/min
横移速度
m/min
施工类别
□新装； □大修； □改造； □移装
取证样机
□是 ；□否
施工告知日期

施工单位联系人及联系电话

使用单位邮政编码

组织机构代码
（使用单位）

内部使用地点

单位内部编号

工作环境
□露天；□非露天；□其它
升降驱动方式

横移驱动方式

钢丝绳直径
mm
存放层数
层

自检结论：

自检人员：

自检责任人：

施工单位（盖章） 使用单位（盖章）

自检记录
自检项目及其内容
自检
结果
备注
1 设备选型：升降机的用途、工况符合要求

2
产品技术文件
(1)产品设计文件：包括总图、主要受力结构件图、机械传动图和电气原理图

(2)产品质量合格证明、安装及其使用维护说明：齐全

(3)型式试验合格证明：能覆盖所安装的升降机

3
安装改造维修资格
(1)安装改造维修许可证

(2)安装改造重大维修告知书

(3)现场安装改造维修作业人员的资格证件

4 施工作业（工艺）文件：齐全，有施工单位的公章和批准签字

5
现场施工条件
(1)基础验收证明：有使用单位提供的安装基础、土建验收的合格证明

(2)安全距离和红色障碍灯：符合规定

6
部件施工前检验
(1)主要零部件合格证、铭牌：齐全，与实物一致

(2)安全保护装置合格证、铭牌、型式试验证明：齐全，与实物一致

(3)主要受力结构件主要几何尺寸：搬运器的主要几何尺寸符合要求

7
部件施工过程与施工后检验
(1)主要受力结构件连接检查：钢框架构件、导轨的连接符合要求　

(2)施工后主要受力结构件的主要几何尺寸：钢框架构件（垂直度、平行度、对角线长度相对差）、导轨等主要几何尺寸符合要求

(3)钢丝绳（或链条）及其连接、滑轮（或链轮）、卷筒：实物完好、安装正确，连接规范

(4)配重、压重：平衡重固定可靠

(5)安全警示标识：出入口应有标明停放车辆大小、重量等的标志牌；在相应部位有安全警示文字、安全标志

8 电气与
控制系统检验
8.1电气设备与控制系统：符合GB50256-1996的相关要求

8.2 电气保护装置
(1)接地保护：接地连接可靠，零线和地线应分别设置，接地电阻≤4Ω

(2)绝缘电阻：动力电路和电气安全装置电路≥0.5MΩ；其他电路（控制、照明、信号等）≥0.25MΩ

(3) 短路保护：自动断路器或者熔断器完好

(6)过流（过载）保护：设置

(8)供电电源断错相保护：有效

9
安全保护与
防护装置
检验
9.1 制动器
(1)工作制动器设置：动力驱动的起升机构和运行机构应设置制动器，。

(2)制动器型式、制动性能：动力驱动的起升机构制动器为常闭式；各机构的制动器制动平稳。

(3)制动器推动器：无漏油现象

(4)制动轮与摩擦片：打开时无摩擦现象，闭合时接触均匀，无影响制动性能的缺陷和油污

(5)制动器调整:适宜

(6)制动轮：无裂纹、划痕、明显凹凸不平

9.2起重量限制器
(1)起重量限制器设置：设置

(2)试验：有效

9.6 运行机构行程限位器：有效

9.7 缓冲器和止挡装置：按规定设置

9.8 应急断电开关：有效

9.9 连锁保护装置：有效

9.15 防坠落装置：设置

9.18 防护罩、防雨罩:齐全

9.19 其他安全保护和防护装置
（1）警示装置设置：有效
（2）防止超限运行装置：有效
（3）通风、通讯装置（人车共乘式）：有效
（4）应急救护装置（人车共乘式）：有效
（5）底坑红色急停开关和电源插座：设置
（6）停电时使升降机慢速移动到安全位置的装置：有效

10
性能
试验
10.1空载试验

(1)操纵机构、控制系统、安全防护装置:动作有效可靠，工作正常

(2)各机构动作：实现规定的功能动作，无异常震动、冲击、发热、噪声现象

(3)液压系统：无泄漏油；
润滑系统：工作正常

10.2(3)额定载荷试验：主要零件无损坏

10.4
动载荷试验
(1)机构、零部件：工作正常

(2)机构、结构件：无松动和损坏

施工单位盖章
