地下室模板施工方案(全计算).doc

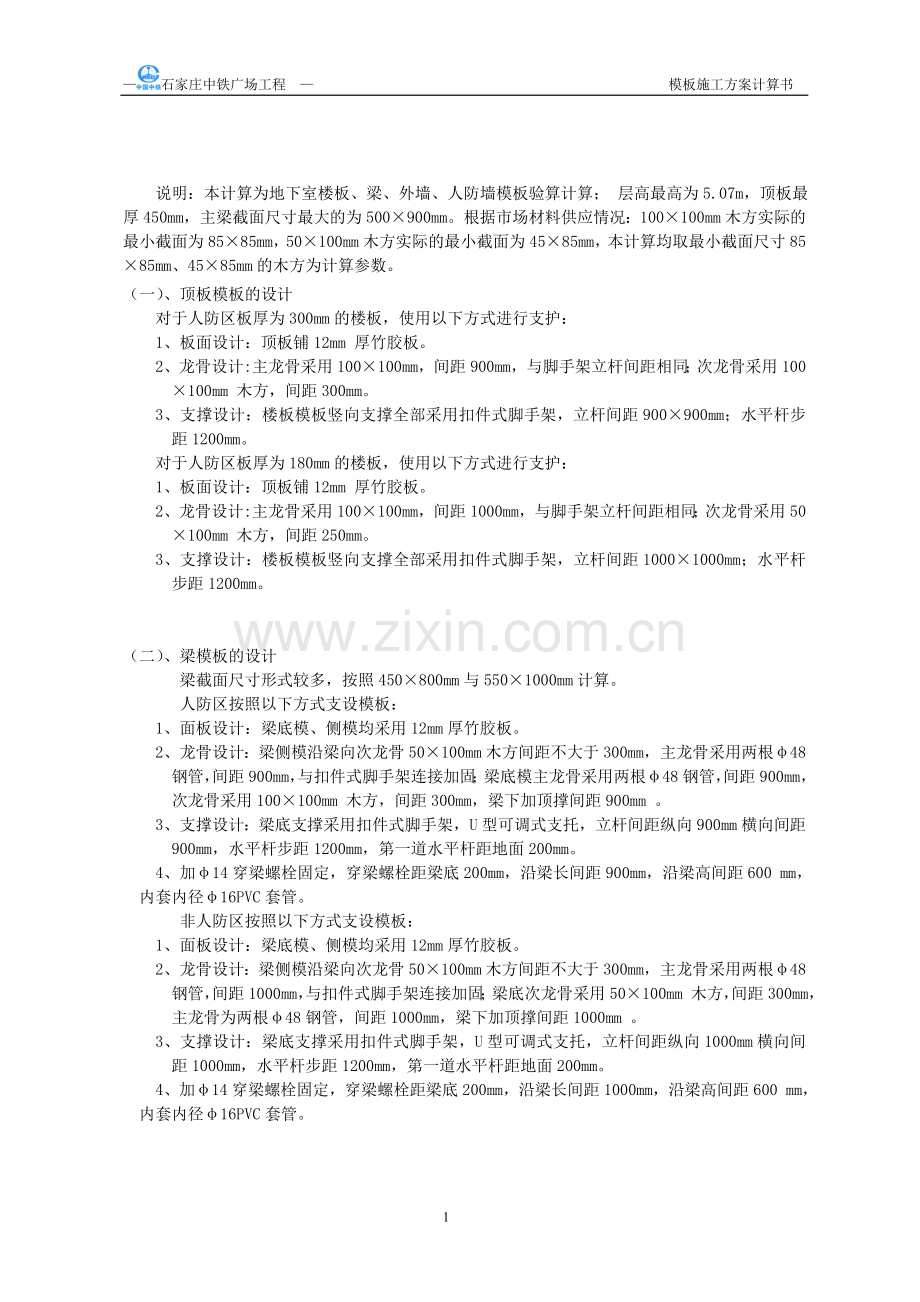

—石家庄中铁广场工程 — 模板施工方案计算书
说明：本计算为地下室楼板、梁、外墙、人防墙模板验算计算； 层高最高为5.07m，顶板最厚450mm，主梁截面尺寸最大的为500×900mm。根据市场材料供应情况：100×100mm木方实际的最小截面为85×85mm，50×100mm木方实际的最小截面为45×85mm，本计算均取最小截面尺寸85×85mm、45×85mm的木方为计算参数。
（一）、顶板模板的设计
对于人防区板厚为300mm的楼板，使用以下方式进行支护：
1、板面设计：顶板铺12mm 厚竹胶板。
2、龙骨设计:主龙骨采用100×100mm，间距900mm，与脚手架立杆间距相同；次龙骨采用100×100mm 木方，间距300mm。
3、支撑设计：楼板模板竖向支撑全部采用扣件式脚手架，立杆间距900×900mm；水平杆步距1200mm。
对于人防区板厚为180mm的楼板，使用以下方式进行支护：
1、板面设计：顶板铺12mm 厚竹胶板。
2、龙骨设计:主龙骨采用100×100mm，间距1000mm，与脚手架立杆间距相同；次龙骨采用50×100mm 木方，间距250mm。
3、支撑设计：楼板模板竖向支撑全部采用扣件式脚手架，立杆间距1000×1000mm；水平杆步距1200mm。

（二）、梁模板的设计
梁截面尺寸形式较多，按照450×800mm与550×1000mm计算。
人防区按照以下方式支设模板：
1、面板设计：梁底模、侧模均采用12mm厚竹胶板。
2、龙骨设计：梁侧模沿梁向次龙骨50×100mm木方间距不大于300mm，主龙骨采用两根φ48钢管，间距900mm，与扣件式脚手架连接加固；梁底模主龙骨采用两根φ48钢管，间距900mm，次龙骨采用100×100mm 木方，间距300mm，梁下加顶撑间距900mm 。
3、支撑设计：梁底支撑采用扣件式脚手架，U型可调式支托，立杆间距纵向900mm横向间距900mm，水平杆步距1200mm，第一道水平杆距地面200mm。
4、加φ14穿梁螺栓固定，穿梁螺栓距梁底200mm，沿梁长间距900mm，沿梁高间距600 mm，内套内径φ16PVC套管。
非人防区按照以下方式支设模板：
1、面板设计：梁底模、侧模均采用12mm厚竹胶板。
2、龙骨设计：梁侧模沿梁向次龙骨50×100mm木方间距不大于300mm，主龙骨采用两根φ48钢管，间距1000mm，与扣件式脚手架连接加固；梁底次龙骨采用50×100mm 木方，间距300mm，主龙骨为两根φ48钢管，间距1000mm，梁下加顶撑间距1000mm 。
3、支撑设计：梁底支撑采用扣件式脚手架，U型可调式支托，立杆间距纵向1000mm横向间距1000mm，水平杆步距1200mm，第一道水平杆距地面200mm。
4、加φ14穿梁螺栓固定，穿梁螺栓距梁底200mm，沿梁长间距1000mm，沿梁高间距600 mm，内套内径φ16PVC套管。

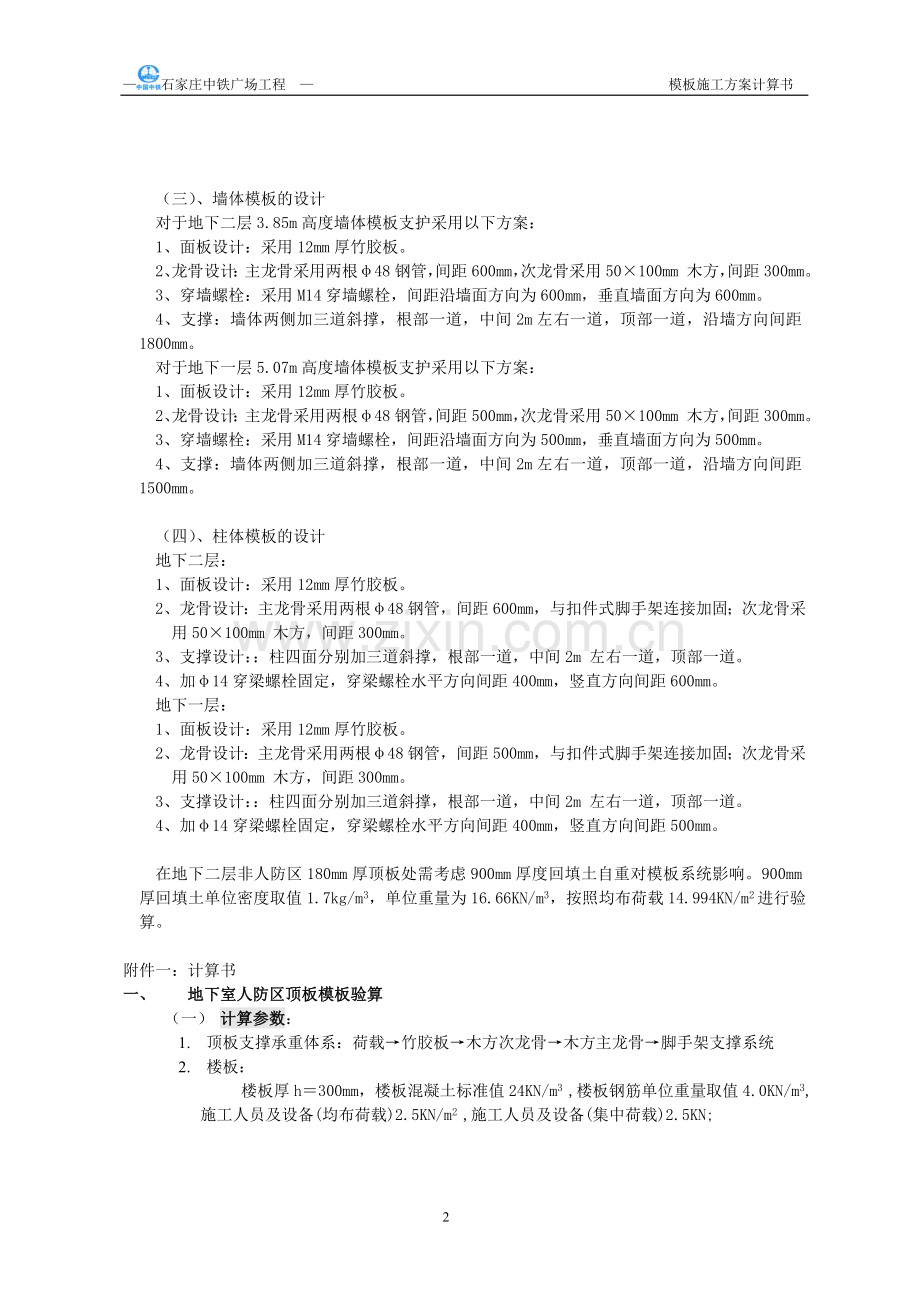

（三）、墙体模板的设计
对于地下二层3.85m高度墙体模板支护采用以下方案：
1、面板设计：采用12mm厚竹胶板。
2、龙骨设计：主龙骨采用两根φ48钢管，间距600mm，次龙骨采用50×100mm 木方，间距300mm。
3、穿墙螺栓：采用M14穿墙螺栓，间距沿墙面方向为600mm，垂直墙面方向为600mm。
4、支撑：墙体两侧加三道斜撑，根部一道，中间2m左右一道，顶部一道，沿墙方向间距1800mm。
对于地下一层5.07m高度墙体模板支护采用以下方案：
1、面板设计：采用12mm厚竹胶板。
2、龙骨设计：主龙骨采用两根φ48钢管，间距500mm，次龙骨采用50×100mm 木方，间距300mm。
3、穿墙螺栓：采用M14穿墙螺栓，间距沿墙面方向为500mm，垂直墙面方向为500mm。
4、支撑：墙体两侧加三道斜撑，根部一道，中间2m左右一道，顶部一道，沿墙方向间距1500mm。

（四）、柱体模板的设计
地下二层：
1、面板设计：采用12mm厚竹胶板。
2、龙骨设计：主龙骨采用两根φ48钢管，间距600mm，与扣件式脚手架连接加固；次龙骨采用50×100mm 木方，间距300mm。
3、支撑设计：：柱四面分别加三道斜撑，根部一道，中间2m 左右一道，顶部一道。
4、加φ14穿梁螺栓固定，穿梁螺栓水平方向间距400mm，竖直方向间距600mm。
地下一层：
1、面板设计：采用12mm厚竹胶板。
2、龙骨设计：主龙骨采用两根φ48钢管，间距500mm，与扣件式脚手架连接加固；次龙骨采用50×100mm 木方，间距300mm。
3、支撑设计：：柱四面分别加三道斜撑，根部一道，中间2m 左右一道，顶部一道。
4、加φ14穿梁螺栓固定，穿梁螺栓水平方向间距400mm，竖直方向间距500mm。

在地下二层非人防区180mm厚顶板处需考虑900mm厚度回填土自重对模板系统影响。900mm厚回填土单位密度取值1.7kg/m3，单位重量为16.66KN/m3，按照均布荷载14.994KN/m2进行验算。

附件一：计算书
一、 地下室人防区顶板模板验算
（一） 计算参数：
1. 顶板支撑承重体系：荷载→竹胶板→木方次龙骨→木方主龙骨→脚手架支撑系统
2. 楼板：
楼板厚h＝300mm，楼板混凝土标准值24KN/m3 ,楼板钢筋单位重量取值4.0KN/m3,施工人员及设备(均布荷载)2.5KN/m2 ,施工人员及设备(集中荷载)2.5KN;
3. 楼板模板:
楼板模板采用12mm厚竹胶板。竹胶板容重取8KN/m3。单位面积荷载0.012×1×1×8=0.096KN/m2,毛截面惯性矩;截面抵抗矩;抗弯强度设计值fm =15N/mm2 ;弹性模量E=10.4×103N/ mm2。受弯构件允许挠度值。
4. 次龙骨:
采用100×100mm木方作为次龙骨,间距300mm布置,木方单位重量标准值0.16 KN/ mm2 , 受弯构件允许挠度值;取最小截面计算毛截面惯性矩 ，截面抵抗矩，弹性模量E=9000N/ mm2 ; 抗弯强度设计值fm =13N/m2 。
5. 主龙骨:
采用100×100mm木方作为主龙骨,间距900mm布置,木方单位重量标准值0.16 KN/ mm2 , 受弯构件允许挠度值;取最小截面计算毛截面惯性矩，截面抵抗矩，弹性模量E=9000N/ mm2 ; 抗弯强度设计值fm =13N/m2 。
6. 支撑系统:
采用碗扣脚手架作为下部支撑,立杆间距为900mm×900mm;横杆间距为l1 =1200mm;碗扣脚手架单位重量标准值:0.1367KN/m.

(二)楼板模板验算:
1.受力分析:
竹胶板为单向板受力,采用100×100木方作为次龙骨间隔300mm布置,跨间距b=300mm=0.3m,取c=1m作为计算单元,按三跨连续梁为计算模型进行验算.计算单元简图如下：

2.荷载计算;
模板自重G1K =0.096 KN/m2
楼板钢筋自重G2K =2.5×0.3=0.75KN/m2
楼板混凝土自重G3K =24×0.3=7.2 KN/m2
施工人员及设备(均布荷载)Q1K =2.5 KN/m2
施工人员及设备(集中荷载)Q1K’ =2.5 KN/m2
永久荷载分项系数取；可变荷载分项系数取。由于模板及其支撑系统中不确定因素较多，荷载取值难以准确确定，故不考虑荷载设计值的折减。则设计均布荷载分别为：
均布线荷载：

恒载：

集中荷载设计值为:
3.强度计算：
(1)当施工荷载为均布荷载作用时：

当荷载均布作用时，模板强度计算简图

(2)当施工荷载为集中荷载作用时:

当荷载集中作用跨中时，模板强度计算简图

中间最大跨中弯矩

中间跨最大跨中弯矩

两者中最大的弯矩为强度计算值。
模板的截面抵抗矩：

则故截面抗弯强度小于设计值，该模板强度指标满足要求。
4．挠度验算：

E=9000N/mm2

取，故满足要求。
(三)次龙骨强度、挠度验算
1.取宽300mm为计算单元；采用100×100木方作为主龙骨间距900mm布置，跨间距l=900mm。木方作为主次龙骨布置时距混凝土墙体均有一段距离,主龙骨布置时距混凝土墙体距离l1 =300mm,按照受力分析最不利原则,按照单跨两端悬臂力学模型及三等跨连续梁分别进行验算，跨度l=900mm。计算单元简图如下：

2.荷载计算：
模板自重G1K =0.096+0.16=0.256KN/m2
楼板钢筋自重G2K =2.5×0.3=0.75KN/m2
楼板混凝土自重G3K =24×0.3=7.2 KN/m2
施工人员及设备(均布荷载)Q1K =2.5 KN/m2
施工人员及设备(集中荷载)Q1K’ =2.5 KN
均布线荷载：

恒载:

集中荷载设计值为:
3.强度计算:
(1)按照两端悬臂梁计算
①当施工荷载为均布荷载作用时:

当荷载均布作用时，强度计算简图

支座弯矩

跨中弯矩

②当施工荷载集中于跨中时:

当施工荷载集中作用于跨中时，强度计算简图

支座弯矩

跨中弯矩

取①、②中最大弯距值为强度计算值

则，故验算满足要求。
(2)按照三跨连续梁进行分析计算
①当施工荷载为均布荷载作用时:

当荷载均布作用时，强度计算简图

②当施工荷载为集中荷载时：

当施工荷载集中作用于跨中时，强度计算简图
中间最大跨中弯矩

中间跨最大跨中弯矩

取两者中最大的弯矩为强度计算值

则，故满足要求。
4. 挠度验算：

E=9000N/mm2
(1)按两端悬臂计算

取，故满足要求。
按照三跨连续梁进行计算：
最大跨中挠度：

取，故满足要求。

(四)主龙骨强度、挠度验算
1.受力分析;
取受荷面900mm为计算单元；100×100木方作为次龙骨，100×100木方作为主龙骨，布置时距混凝土墙体距离l1 ＝300mm；采用碗扣脚手架作为下部支撑，间距为900mm×900mm，横杆间距为1200mm布置；按照受力分析最不利原则，按照单跨两端悬臂力学模型及三等跨连续梁分别进行验算。跨度l＝900mm。计算单元简图如下：

2.荷载计算：
模板自重G1K =0.096+0.16＋0.1367=0.3927KN/m2
楼板钢筋自重G2K =2.5×0.3=0.75KN/m2
楼板混凝土自重G3K =24×0.3=7.2KN/m2
施工人员及设备(均布荷载)Q1K =2.5 KN/m2
施工人员及设备(集中荷载)Q1K’ =2.5 KN
均布线荷载:

恒载:

集中荷载设计值为:
3.强度计算:
(1)按照两端悬臂梁计算
①当施工荷载为均布荷载作用时:

当荷载均布作用时，强度计算简图

支座弯矩

跨中弯矩

②当施工荷载集中于跨中时:

当施工荷载集中作用于跨中时，强度计算简图

支座弯矩

跨中弯矩

取①、②中最大弯距值为强度计算值

则，故满足要求。
(2)按照三跨连续梁进行分析计算
①当施工荷载为均布荷载作用时:

当荷载均布作用时，强度计算简图

②当施工荷载为集中荷载时：

当施工荷载集中作用于跨中时，强度计算简图
中间最大跨中弯矩

中间跨最大跨中弯矩

取两者中最大的弯矩为强度计算值

则故满足要求.
4.挠度验算：

E=9000N/mm2
故满足要求

（五）顶板立杆稳定性验算
层高

故
—脚手架搭设高度；
n—横杆的设置系数，其值可分别取3.0（），3.5（）或4.0（）；
模板自重：
钢筋混凝土自重：
静荷载标准值：
活荷载标准值:

截面惯性矩：查《脚手架技术规范》知Φ48×3.5脚手管的截面惯性矩

回转半径：查相关技术规范知Φ48回转半径

则长系比：
根据查相关技术规范得
满足稳定性要求
结论：通过以上计算，顶板面板选用12㎜的竹胶板；主、次龙骨采用100×100的木方；次龙骨间距为300㎜；主龙骨间距为900㎜；立杆采用Φ48×3.8碗口脚手管，间距为900×900；水平杆间距为1200㎜。
二、 地下室非人防区顶板模板验算
计算参数：
1. 顶板支撑承重体系：荷载→竹胶板→木方次龙骨→木方主龙骨→脚手架支撑系统
2. 楼板：
楼板厚h＝180mm，楼板混凝土标准值24KN/m3 ,楼板钢筋单位重量取值4.0KN/m3,施工人员及设备(均布荷载)2.5KN/m2 ,施工人员及设备(集中荷载)2.5KN;
3. 楼板模板:
楼板模板采用12mm厚竹胶板。竹胶板容重取8KN/m3。单位面积荷载0.012×1×1×8=0.096KN/m2,毛截面惯性矩;截面抵抗矩;抗弯强度设计值fm =15N/mm2 ;弹性模量E=10.4×103N/ mm2。受弯构件允许挠度值。
4. 次龙骨:
采用50×100mm木方作为次龙骨,间距250mm布置,木方单位重量标准值0.16 KN/ mm2 , 受弯构件允许挠度值;取最小截面计算毛截面惯性矩 ，截面抵抗矩，弹性模量E=9000N/ mm2 ; 抗弯强度设计值fm =13N/m2 。
5. 主龙骨:
采用100×100mm木方作为主龙骨,间距1000mm布置,木方单位重量标准值0.16 KN/ mm2 , 受弯构件允许挠度值;取最小截面计算毛截面惯性矩 ，截面抵抗矩，弹性模量E=9000N/ mm2 ; 抗弯强度设计值fm =13N/m2 。
6. 支撑系统:
采用碗扣脚手架作为下部支撑,立杆间距为1000mm×1000mm;横杆间距为l1 =1200mm;碗扣脚手架单位重量标准值:0.1367KN/m。

(二)楼板模板验算:
1.受力分析:
竹胶板为单向板受力,采用50×100木方作为次龙骨间隔250mm布置,跨间距b=250mm=0.25m,取c=1.0m作为计算单元,按三跨连续梁为计算模型进行验算.计算单元简图如下：

2.荷载计算;
模板自重G1K =0.096 KN/m2
楼板钢筋自重G2K =2.5×0.18=0.45KN/m2
楼板混凝土自重G3K =24×0.18=4.32KN/m2
施工人员及设备(均布荷载)Q1K =2.5 KN/m2
施工人员及设备(集中荷载)Q1K’ =2.5 KN
永久荷载分项系数取；可变荷载分项系数取。由于模板及其支撑系统中不确定因素较多，荷载取值难以准确确定，故不考虑荷载设计值的折减。则设计均布荷载分别为：
均布线荷载：

恒载：

集中荷载设计值为:
3.强度计算：
(1)当施工荷载为均布荷载作用时：

当荷载均布作用时，模板强度计算简图

(2)当施工荷载为集中荷载作用时:

当荷载集中作用跨中时，模板强度计算简图

中间最大跨中弯矩

中间跨最大跨中弯矩

取两者中最大的弯矩为强度计算值。
模板的截面抵抗矩：

则故截面抗弯强度小于设计值，该模板强度指标满足要求。
4．挠度验算：

E=9000N/mm2

取，故满足要求。
(三)次龙骨强度、挠度验算
1.取宽250mm为计算单元；采用100×100木方作为主龙骨间距1000mm布置，跨间距l=1000mm。木方作为主次龙骨布置时距混凝土墙体均有一段距离,主龙骨布置时距混凝土墙体距离l1 =250mm,按照受力分析最不利原则,按照单跨两端悬臂力学模型及三等跨连续梁分别进行验算，跨度l=1000mm。计算单元简图如下：

2.荷载计算：
模板自重G1K =0.096+0.16=0.256 KN/m2
楼板钢筋自重G2K =2.5×0.18=0.45KN/m2
楼板混凝土自重G3K =24×0.18=4.32 KN/m2
施工人员及设备(均布荷载)Q1K =2.5 KN/m2
施工人员及设备(集中荷载)Q1K’ =2.5 KN
均布线荷载：

恒载:

集中荷载设计值为:
3.强度计算:
(1)按照两端悬臂梁计算
①当施工荷载为均布荷载作用时:

当荷载均布作用时，强度计算简图

支座弯矩

跨中弯矩

②当施工荷载集中于跨中时:

当施工荷载集中作用于跨中时，强度计算简图

支座弯矩

跨中弯矩

取①、②中最大弯矩值为强度计算值

则，故验算满足要求。
(2)按照三跨连续梁进行分析计算
①当施工荷载为均布荷载作用时:

当荷载均布作用时，强度计算简图

②当施工荷载为集中荷载时：

当施工荷载集中作用于跨中时，强度计算简图
中间最大跨中弯矩

中间跨最大跨中弯矩

取两者中最大的弯矩为强度计算值

则，故满足要求。
4. 挠度验算：

E=9000N/mm2
(1)按两端悬臂计算

取，故满足要求。
按照三跨连续梁进行计算：
最大跨中挠度：

取，故满足要求。

(四)主龙骨强度、挠度验算
1.受力分析;
取受荷面1000mm为计算单元；100×100mm木方作为主龙骨，布置时距混凝土墙体距离l1 ＝250mm；采用碗扣脚手架作为下部支撑，间距为1000mm×1000mm，横杆间距为1200mm布置；按照受力分析最不利原则，按照单跨两端悬臂力学模型及三等跨连续梁分别进行验算。跨度l＝1000mm。计算单元简图如下：

2.荷载计算：
模板自重G1K =0.096+0.16＋0.1367=0.3927KN/m2
楼板钢筋自重G2K =2.5×0.18=0.45KN/m2
楼板混凝土自重G3K =24×0.18=4.32KN/m2
施工人员及设备(均布荷载)Q1K =2.5 KN/m2
施工人员及设备(集中荷载)Q1K’ =2.5 KN
均布线荷载:

恒载:

集中荷载设计值为:
3.强度计算:
(1)按照两端悬臂梁计算
①当施工荷载为均布荷载作用时:

当荷载均布作用时，强度计算简图

支座弯距

跨中弯距

②当施工荷载集中于跨中时:

当施工荷载集中作用于跨中时，强度计算简图

支座弯距

跨中弯距

取①、②中最大弯距值为强度计算值

则，故满足要求。
(2)按照三跨连续梁进行分析计算
①当施工荷载为均布荷载作用时:

当荷载均布作用时，强度计算简图

②当施工荷载为集中荷载时：

当施工荷载集中作用于跨中时，强度计算简图
中间最大跨中弯矩

中间跨最大跨中弯矩

取两者中最大的弯矩为强度计算值

则故满足要求.
4.挠度验算：

E=9000N/mm2
故满足要求

（五）顶板立杆稳定性验算
层高

故
—脚手架搭设高度；
n—横杆的设置系数，其值可分别取3.0（），3.5（）或4.0（）；
模板自重：
钢筋混凝土自重：
静荷载标准值：
活荷载标准值:

截面惯性矩：查《脚手架技术规范》知Φ48×3.5脚手管的截面惯性矩

回转半径：查相关技术规范知Φ48回转半径

则长系比：
根据查相关技术规范得
满足稳定性要求
结论：通过以上计算，顶板面板选用12㎜的竹胶板；主龙骨采用Φ48双根钢管，次龙骨采用100×100的木方；次龙骨间距为300㎜；主龙骨间距为1000㎜；立杆采用
Φ48×3.8碗口脚手管，间距为1000mm×1000mm；水平杆间距为1200㎜。

三、 地下室非人防区顶板模板验算
(一）计算参数：
7. 顶板支撑承重体系：荷载→竹胶板→木方次龙骨→木方主龙骨→脚手架支撑系统
8. 楼板：
楼板厚h＝180mm，楼板混凝土标准值24KN/m3 ,楼板钢筋单位重量取值4.0KN/m3,施工人员及设备(均布荷载)2.5KN/m2 ,施工人员及设备(集中荷载)2.5KN;
9. 楼板模板:
楼板模板采用12mm厚竹胶板。竹胶板容重取8KN/m3。单位面积荷载0.012×1×1×8=0.096KN/m2,毛截面惯性矩;截面抵抗矩;抗弯强度设计值fm =15N/mm2 ;弹性模量E=10.4×103N/ mm2。受弯构件允许挠度值。
10. 次龙骨:
采用100×100mm木方作为次龙骨,间距300mm布置,木方单位重量标准值0.16 KN/ mm2 , 受弯构件允许挠度值;取最小截面计算毛截面惯性矩 ，截面抵抗矩，弹性模量E=9000N/ mm2 ; 抗弯强度设计值fm =13N/m2 。
11. 主龙骨:
采用100×100mm木方作为主龙骨,间距1000mm布置,木方单位重量标准值0.16 KN/ mm2 , 受弯构件允许挠度值;取最小截面计算毛截面惯性矩 ，截面抵抗矩，弹性模量E=9000N/ mm2 ; 抗弯强度设计值fm =13N/m2 。
12. 支撑系统:
采用碗扣脚手架作为下部支撑,立杆间距为1200mm×1200mm;横杆间距为l1 =1200mm;碗扣脚手架单位重量标准值:0.1367KN/m。

(二)楼板模板验算:
1.受力分析:
竹胶板为单向板受力,采用100×100木方作为次龙骨间隔300mm布置,跨间距b=300mm=0.3m,取c=1.0m作为计算单元,按三跨连续梁为计算模型进行验算.计算单元简图如下：

2.荷载计算;
模板自重G1K =0.096 KN/m2
楼板钢筋自重G2K =2.5×0.18=0.45KN/m2
楼板混凝土自重G3K =24×0.18=4.32KN/m2
施工人员及设备(均布荷载)Q1K =2.5 KN/m2
施工人员及设备(集中荷载)Q1K’ =2.5 KN
永久荷载分项系数取；可变荷载分项系数取。由于模板及其支撑系统中不确定因素较多，荷载取值难以准确确定，故不考虑荷载设计值的折减。则设计均布荷载分别为：
均布线荷载：

恒载：

集中荷载设计值为: P=1.4×2.5=3.5KN/m
3.强度计算：
(1)当施工荷载为均布荷载作用时：

当荷载均布作用时，模板强度计算简图

(2)当施工荷载为集中荷载作用时:

当荷载集中作用跨中时，模板强度计算简图

中间最大跨中弯矩

中间跨最大跨中弯矩

取两者中最大的弯矩为强度计算值。
模板的截面抵抗矩：

则故截面抗弯强度小于设计值，该模板强度指标满足要求。
4．挠度验算：

E=9000N/mm2

取，故满足要求。
(三)次龙骨强度、挠度验算
1.取宽300mm为计算单元；采用100×100木方作为主龙骨间距1000mm布置，跨间距l=1000mm。木方作为主次龙骨布置时距混凝土墙体均有一段距离,主龙骨布置时距混凝土墙体距离l1 =300mm,按照受力分析最不利原则,按照单跨两端悬臂力学模型及三等跨连续梁分别进行验算，跨度l=1000mm。计算单元简图如下：

2.荷载计算：
模板自重G1K =0.096+0.16=0.256 KN/m2
楼板钢筋自重G2K =2.5×0.16=0.4KN/m2
楼板混凝土自重G3K =24×0.16=3.84KN/m2
施工人员及设备(均布荷载)Q1K =2.5KN/m2
施工人员及设备(集中荷载)Q1K’ =2.5 KN
均布线荷载：

恒载:

集中荷载设计值为:
3.强度计算:
(1)按照两端悬臂梁计算
①当施工荷载为均布荷载作用时:

当荷载均布作用时，强度计算简图

支座弯矩

跨中弯矩

②当施工荷载集中于跨中时:

当施工荷载集中作用于跨中时，强度计算简图

支座弯矩

跨中弯矩

取①、②中最大弯矩值为强度计算值

则，故验算满足要求。
(2)按照三跨连续梁进行分析计算
①当施工荷载为均布荷载作用时:

当荷载均布作用时，强度计算简图

②当施工荷载为集中荷载时：

当施工荷载集中作用于跨中时，强度计算简图
中间最大跨中弯矩

中间跨最大跨中弯矩

取两者中最大的弯矩为强度计算值

则，故满足要求。
4. 挠度验算：

E=9000N/mm2
(1)按两端悬臂计算

取，故满足要求。
按照三跨连续梁进行计算：
最大跨中挠度：

取，故满足要求。

(四)主龙骨强度、挠度验算
1.受力分析;
取受荷面1200mm为计算单元；100×100mm木方作为主龙骨，布置时距混凝土墙体距离l1 ＝300mm；采用碗扣脚手架作为下部支撑，间距为1200mm×1200mm，横杆间距为1200mm布置；按照受力分析最不利原则，按照单跨两端悬臂力学模型及三等跨连续梁分别进行验算。跨度l＝1200mm。计算单元简图如下：

2.荷载计算：
模板自重G1K =0.096+0.16＋0.1367=0.3927KN/m2
楼板钢筋自重G2K =2.5×0.16=0.4KN/m2
楼板混凝土自重G3K =24×0.16=3.84KN/m2
施工人员及设备(均布荷载)Q1K =2.5 KN/m2
施工人员及设备(集中荷载)Q1K’ =2.5 KN
均布线荷载:

恒载:

集中荷载设计值为:
3.强度计算:
(1)按照两端悬臂梁计算
①当施工荷载为均布荷载作用时:

当荷载均布作用时，强度计算简图

支座弯距

跨中弯距

②当施工荷载集中于跨中时:

当施工荷载集中作用于跨中时，强度计算简图

支座弯距

跨中弯距

取①、②中最大弯距值为强度计算值

则，故满足要求。
(2)按照三跨连续梁进行分析计算
①当施工荷载为均布荷载作用时:

当荷载均布作用时，强度计算简图

②当施工荷载为集中荷载时：

当施工荷载集中作用于跨中时，强度计算简图
中间最大跨中弯矩

中间跨最大跨中弯矩

取两者中最大的弯矩为强度计算值

则故满足要求.
4.挠度验算：

E=9000N/mm2
故满足要求

（五）顶板立杆稳定性验算
层高

故
—脚手架搭设高度；
n—横杆的设置系数，其值可分别取3.0（），3.5（）或4.0（）；
模板自重：
钢筋混凝土自重：
静荷载标准值：
活荷载标准值:

截面惯性矩：查《脚手架技术规范》知Φ48×3.5脚手管的截面惯性矩

回转半径：查相关技术规范知Φ48回转半径

则长系比：
根据查相关技术规范得
满足稳定性要求
结论：通过以上计算，顶板面板选用12㎜的竹胶板；主龙骨采用Φ48双根钢管，次龙骨采用100×100的木方；次龙骨间距为300㎜；主龙骨间距为1000㎜；立杆采用
Φ48×3.8碗口脚手管，间距为1000mm×1000mm；水平杆间距为1200㎜。

四、 主梁500×900模板验算
（一） 梁底模计算参数：
1.梁底模支撑体系：荷载→竹胶板→木方次龙骨→Φ48×3.8双钢管主龙骨→碗扣脚手架支撑系统
2.梁高900mm，梁混凝土标准值24KN/m3 ,梁内钢筋单位重量取值3.0KN/m3
3.梁底模板：
模板采用12mm厚竹胶板.12mm厚竹胶板单位重量标准值0.192KN/m2 毛截面惯性矩;截面抵抗矩;抗弯强度设计值fm =15N/m2 ;弹性模量E=9000N/ mm2 ;.受弯构件允许挠度值.
4.梁底次龙骨：
采用100×100mm木方作为次龙骨,间距300mm布置,木方单位重量标准值0.16KN/mm2，受弯构件允许挠度值;取最小截面则毛截面惯性矩，截面抵抗矩;弹性模量E=9000N/ mm2 ; 抗弯强度设计值fm =15N/m2 .
5.梁底主龙骨
Φ48×3.5双钢管作为梁底主龙骨,间距900mm布置, Φ48×3.5钢管单位重量标准值:0.038KN/m，钢管截面模量，弹性模量E＝2.06×105 毛截面惯性矩I＝12.19×104 。
(二)梁底模板荷载验算:
1.受力分析:
竹胶板为单向板受力,采用100mm×100mm木方作为底模次龙骨，跨间距b=300mm=0.30m,取c=1m作为计算单元,按照次龙骨的布置方式，采用单跨简支梁计算，计算单元及计算简图分别如下：

2.荷载计算;
模板自重G1K =0.096 KN/m2
楼板钢筋自重G2K =3.0×0.9=2.7KN/m2
楼板混凝土自重G3K =24×0.9=21.6 KN/m2
振捣混凝土时产生的荷载Q2K =4.0 KN/m2
永久荷载分项系数取;可变荷载分项系数取 。

3.强度计算

＜f=15N/mm2；故满足要求。
4.挠度验算:

故满足要求
(三)梁底模次龙骨强度、挠度验算
1.受力分析:
取宽250mm为计算单元; 采用Φ48×3.5双钢管作为主龙骨,间距900mm布置,跨间距l=900mm; 取l＝900mm为计算单元，按照主梁的布置方式，采用单跨简支梁计算，计算单元及计算简图分别如下：

2.荷载计算:
模板自重G1K =0.096+0.16=0.256KN/m2
钢筋自重G2K =3×0.9=2.7KN/m2
混凝土自重G3K =24×0.9=21.6KN/m2
振捣混凝土时产生的荷载Q2K =4.0 KN/m2
均布线荷载:

恒载:

3.强度计算:

＜f=13N/mm2；故满足要求。
4.挠度验算:

故满足要求
(四)梁底模主龙骨强度、挠度验算
1.受力分析;
取受荷面900mm为计算单元；采用碗扣脚手架作为下部支撑，间距为300mm×900mm；按照采用单跨简支梁计算，计算单元及计算简图分别如下：

2.荷载计算：
模板自重G1K =0.096+0.16+0.038=0.294KN/m2
钢筋自重G2K =3×0.9=2.7KN/m2
混凝土自重G3K =24×0.9=21.6KN/m2
振捣混凝土时产生的荷载Q2K =4.0 KN/m2

恒载:

3.强度计算:

查《扣件式脚手架设计规范》知
＜[f]=205N/mm2；故满足要求。
4.挠度验算:
故满足要求
（五）梁底立杆稳定性验算
脚手架自重：查《扣件式钢管脚手架安全技术规范》知Φ48单位自重

故
模板自重：
钢筋混凝土自重：
静荷载标准值：
活荷载标准值:

截面惯性矩：查相关技术规范知Φ48的截面惯性矩

回转半径：查相关技术规范知Φ48回转半径
则长细比：
根据查相关技术规范得
满足稳定性要求
（六）主梁模板侧向支撑系统验算
1.梁侧模支撑承重体系：荷载→竹胶板→木方次龙骨→Φ48×3.5双钢管主龙骨→碗扣脚手架支撑系统
2.梁侧模板：
采用12mm厚竹
