隧道施工安全标识设置标准化模板.docx

资源描述

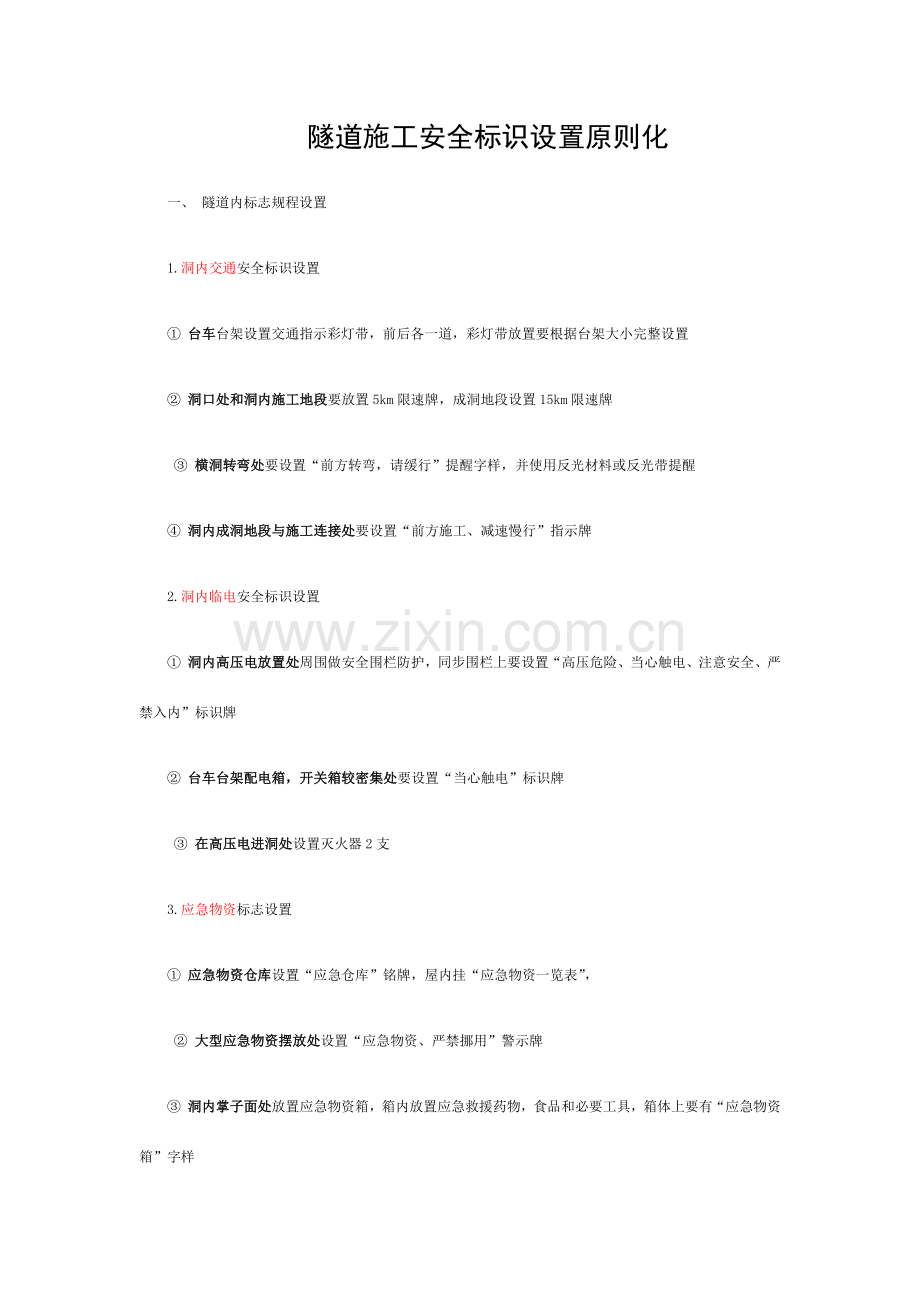

隧道施工安全标识设置原则化一、隧道内标志规程设置 1.洞内交通安全标识设置 ① 台车台架设置交通指示彩灯带，前后各一道，彩灯带放置要根据台架大小完整设置 ② 洞口处和洞内施工地段要放置5km限速牌，成洞地段设置15km限速牌 ③ 横洞转弯处要设置“前方转弯，请缓行”提醒字样，并使用反光材料或反光带提醒 ④ 洞内成洞地段与施工连接处要设置“前方施工、减速慢行”指示牌 2.洞内临电安全标识设置 ① 洞内高压电放置处周围做安全围栏防护，同步围栏上要设置“高压危险、当心触电、注意安全、严禁入内”标识牌 ② 台车台架配电箱，开关箱较密集处要设置“当心触电”标识牌 ③ 在高压电进洞处设置灭火器2支 3.应急物资标志设置 ① 应急物资仓库设置“应急仓库”铭牌，屋内挂“应急物资一览表”， ② 大型应急物资摆放处设置“应急物资、严禁挪用”警示牌 ③ 洞内掌子面处放置应急物资箱，箱内放置应急救援药物，食品和必要工具，箱体上要有“应急物资箱”字样 ④ 掌子面至仰拱要设置应急管道，管上要标示“应急逃生通道”和“应急救援管道” 4. 洞内施工工序流程安全标识规程设置（1）开挖施工台架标识设置 ① 台架上方要悬挂“开挖台架”名称标识牌 ② 台架下方悬挂“开挖作业卡控要点”“洞身开挖作业要点”“凿岩机（凿岩台车）操作规程”“台架作业安全注意事项”标识牌 ③ 台架上方同步悬挂“注意安全”“当心坠物”“当心坠落”“必须带安全帽”“必须带防护手套”“必须系安全带”“必须穿防护鞋” ④ 台架下方每侧放置灭火器2支（2）支护施工台架标识设置 ① 台架上方悬挂“支护台架”名称标识牌 ② 台架下方悬挂“台架作业安全注意事项”“支护台架操作规程”或“湿喷机操作规程” “支护作业卡控要点” ③ 台架上方栏杆处悬挂“注意安全”“当心坠物”“当心坠落”“必须带安全帽”“必须带防护手套”“必须系安全带”“必须穿防护鞋” ④ 台架下方每侧放置灭火器2支（3）防水板台架标识设置 ① 台架上方悬挂“防水板台架”名称标志牌 ② 台架下方悬挂“台架作业安全注意事项”“防水板施工作业卡控要点” ③ 台架上方栏杆处设置“注意安全”“当心坠物”“当心坠落”“必须带安全帽”““必须带防护手套”“必须系安全带”“必须穿防护鞋”“严禁抛物”“严禁烟火” ④ 台架下方每侧放置灭火器2支（4）二衬台车标识设置 ① 台车上方悬挂“二衬台车”名称标志牌 ② 台车下方悬挂“衬砌作业卡控要点”“衬砌台车操作规程” ③ 台车通过上方要设置安全防护网 ④ 台车上方栏杆要设置“注意安全”“当心坠物”“当心坠落”“必须带安全帽”“必须带防护手套”“必须系安全带” “严禁抛物”和“前方施工，减速慢行” ⑤ 台架下方每侧放置灭火器2支（5）养护台架标识设置 ① 台架上方要悬挂“养护台架”名称标志牌 ② 台架下方悬挂“台架作业安全注意事项” ③ 台车下方悬挂“养护作业卡控要点” ④ 台架下方每侧设置灭火器两支二、隧道外标志规程设置 1.洞口安全文明标识设置 ① 洞顶上方立工程名称、承建单位标志牌 ② 洞口上方悬挂“注意安全”“当心触电”“必须带安全帽”“必须系安全带”“严禁停留”“当心坠落”“当心坠物”“当心车辆”“当心火灾” ③ 洞口设置站牌“进洞须知”“隧道危险源告知牌”“工程简介”“安全保证措施”“安全保证体系框图”“质量保证体系框图”“施工环境保护、水土保持体系框图”“安全警示牌”“施工平面布置图”“公告栏”“安全质量警示牌”“施工步距标示牌”“隧道安全生产九条规定” ④ 洞口设置“限速5km”“出渣作业闲人免进”“放炮作业严禁入内”“施工重地、闲人免进”警示牌 ⑤ 通风机设置通风机安全操作规程 ⑥ 人车分离通道设置反光防护栏杆 2.道路安全标识设置 ① 工地出入口处应设置“施工重地、闲人免进”“非施工车辆、严禁进入施工现场”“进入施工现场请减速慢行”警示牌 ② 施工现场便道要设置夜间照明灯 ③ 施工现场便道有转弯处或临近省道要设置“前方施工、注意安全”“前方施工、减速慢行”警示牌 3.拌和站和料仓安全标识规程设置 ① 拌和站控制室要设置“拌和站安全操作规程”“机房重地、闲人免进” ② 储存罐下方设置“严禁攀爬”“当心坠落” ③ 输送带下方设置“严禁停留”“注意安全” ④ 拌和站和料仓要设置“必须戴安全帽”“小心车辆” 4.钢筋加工棚安全标识规程设置 ① 钢筋加工棚要设置“台钻安全操作规程”“切割机安全操作规程”“电焊机安全操作规程”“气焊安全操作规程”“钢筋切断机安全操作规程”“钢筋调直机安全操作规程”“冷弯机安全操作规程”“砂轮机安全操作规程” ② 钢筋加工棚要设置“危险作业、请勿靠近”“加工重地、闲人免进”“安全操作、小心触电”警示牌 ③ 钢筋加工棚内乙炔氧气要分开寄存，同步标示“乙炔寄存处”“氧气寄存处”同步设置“严禁烟火”“严禁暴晒”警示牌 ④ 钢筋加工棚吊装作业区设置“严禁停留、当心坠物”，电焊作业区设置“严禁放易燃物”“当心触电”“当心弧光”“当心火灾”“必须戴安全帽”“必须戴防护手套”“必须戴防护眼镜”“注意安全”，配电箱设置“高压危险”“当心触电” ⑤ 机械和材料寄存处设置“材料标识牌”“当心机械伤人” ⑥ 根据实际状况设置灭火器数量 5.空压机房、配电房和变压器安全用电标识设置 ① 空压机房和配电房门口要设置“机房重地、闲人免进” ② 空压机房设置“空压机安全操作规程”发电机旁设置“发电机安全操作规程” ③ 配电房外设置“高压危险”“严禁入内”“当心触电”“当心火灾”“注意安全”“严禁合闸” ④ 变压器旁要设置“高压危险”“严禁靠近”“注意安全”“严禁攀登”“当心触电”“严禁翻越防护栏” ⑤ 根据实际状况配置灭火器 6.生活区安全标识设置 ① 生活区要设置“严禁放易燃品”“注意安全”“当心火灾” ② 生活区宿舍和食堂根据实际状况配置灭火器 ③ 生活区通道严禁堵塞，并标明逃生通道 7.值班室标识设置 ① 值班室办公柜内要设置“应急药物箱”“应急物资台账”“应急安全帽”以和“值班员岗位职责”牌，屋内设置2支灭火器 ② 值班室应设置灭火器，洞内外通讯设施，值班门卫负责管理 ③ 值班室外墙设置“进洞请登记”牌 8.油罐和材料库标识设置 ① 油罐和材料库要设置“严禁烟火”“小心火灾”“当心爆炸”警示牌 ② 根据现场实际设置灭火器数量隧道施工现场标识标牌原则一览表业重规定序号名称尺寸（长×宽，cm）颜色、字体内容和规定位置数量 1 彩门进入隧道施工现场前 1 2 工程简介牌 200×150 蓝底白字、宋体、≮40号字体隧道洞口 1 3 安全保障体系 200×150 蓝底白字、宋体、≮40号字体隧道洞口 1 4 质量保障体系 200×150 蓝底白字、宋体、≮40号字体隧道洞口 1 5 施工组织体系 200×150 蓝底白字、宋体、≮40号字体隧道洞口 1 6 施工平面图 400×150 蓝底白字、宋体、≮40号字体隧道洞口 1 7 工程立体效果 200×150 白底彩图隧道洞口 1 8 文明施工牌 200×150 蓝底白字、宋体隧道洞口 1 9 消防保卫牌 200×150 蓝底白字、宋体、≮40号字体底部需标有火警 119 隧道洞口 1 10 入场须知牌 200×150 蓝底白字、宋体隧道洞口 1 11 施工区域 200×150/每字蓝底白字、宋体中交二航局承建卧龙沟1号隧道（左线/右线）隧道洞顶 1 12 进洞须知牌 200×150 蓝底白字、宋体隧道洞口 1
