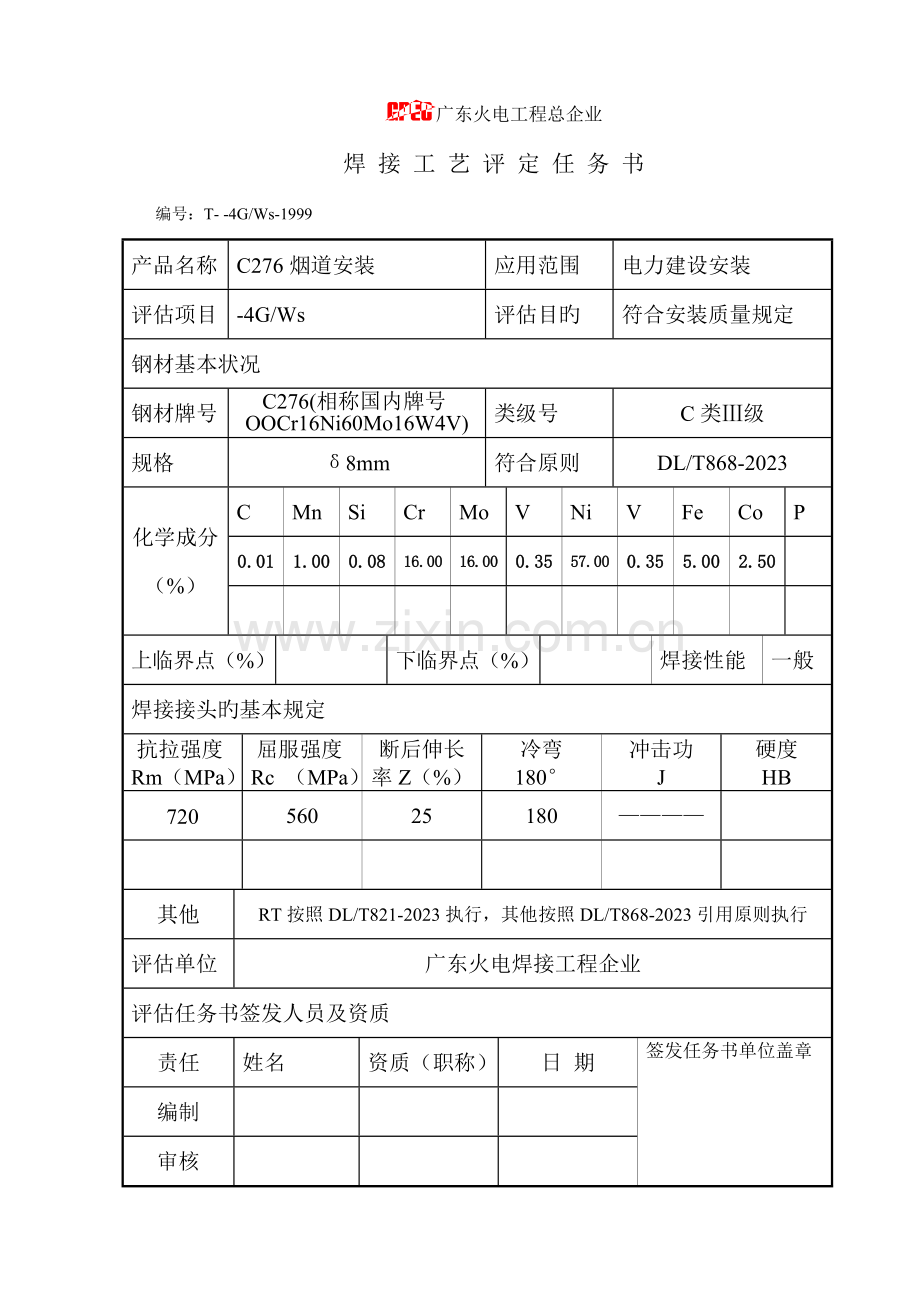

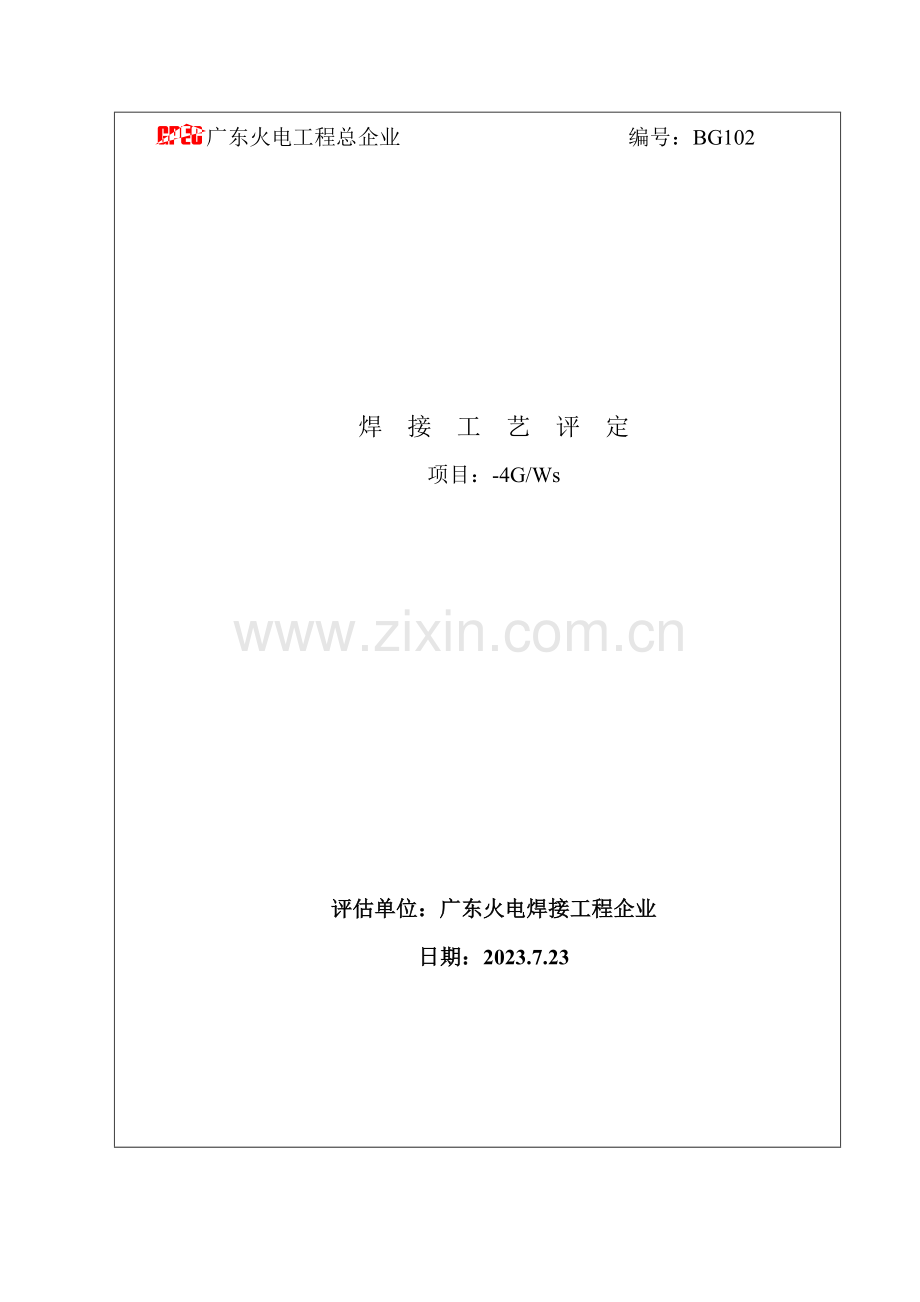

广东火电工程总企业编号：BG102 焊接工艺评定项目：-4G/Ws 评估单位：广东火电焊接工程企业日期：2023.7.23 广东火电工程总企业焊接工艺评定任务书编号：T- -4G/Ws-1999 产品名称 C276烟道安装应用范围电力建设安装评估项目 -4G/Ws 评估目旳符合安装质量规定钢材基本状况钢材牌号 C276(相称国内牌号OOCr16Ni60Mo16W4V) 类级号 C类Ⅲ级规格 δ8mm 符合原则 DL/T868-2023 化学成分（%） C Mn Si Cr Mo V Ni V Fe Co P 0.01 1.00 0.08 16.00 16.00 0.35 57.00 0.35 5.00 2.50 上临界点（%）下临界点（%）焊接性能一般焊接接头旳基本规定抗拉强度Rm（MPa）屈服强度Rc （MPa）断后伸长率Z（%）冷弯 180° 冲击功 J 硬度 HB 720 560 25 180 ———— 其他 RT按照DL/T821-2023执行，其他按照DL/T868-2023引用原则执行评估单位广东火电焊接工程企业评估任务书签发人员及资质责任姓名资质（职称）日期签发任务书单位盖章编制审核同意广东火电工程总企业焊接工艺评定方案编号：D- -4G/Ws-1999 共2页第1页任务书编号 T- -4G/Ws-1999 产品名称电力建设安装评估项目 -4G/Ws 评估目旳符合安装质量规定评估钢材钢材牌号 C276(相称国内牌号OOCr16Ni60Mo16W4V) 类级别 C类Ⅲ级+ C类Ⅲ级钢材厚度 8mm 直径评估钢材成分、性能复核结论检查汇报编号钢材焊接性一般验证资料编号接头型式及焊道设计接头种类 V型坡口对接或角接对口简图：焊道简图：坡口形式 V型衬垫及其材料无焊道设计单道多层焊道金属厚度 8+（1～1.5）mm 焊接措施种类 Ws 自动程度手动填充材料和保护气体焊接材料焊丝型号 ERNiCrMo-4 规格 φ2.4 保护气体气体总类氩气流量 8-10L/min 焊条（剂）型号 — 规格 — 背面保护氩气流量 8-10L/min 钨极型号 Wce-20 规格 φ2.5 拖后保护 — 流量 — 其他焊前焊丝表面打磨光亮试件检查项目检查项目外观无损探伤力学性能弯曲试验金相试验硬度其他抗拉强度冲击试验冷弯规定（有或无）有有有无有有有有无无广东火电工程总企业焊接工艺评定方案共2页第2页焊接位置及试件数量焊接位置垂直固定试件数量 1 焊接工艺参数焊层道号单层、单道焊缝尺寸宽×高焊接措施焊条（焊丝）电流范围（气体压力）电压范围V（焊炬型号、焊嘴号）焊接速度范围mm/min 其他型（牌）号规格（mm）极性（乙炔MPa）电流A（氧气MPa） 1 Ws ERNiCrMo-4 φ2.4 正接 60±10 10-13 50-65 2 Ws ERNiCrMo-4 φ2.4 正接 60±10 10-13 50-65 3层后来 Ws ERNiCrMo-4 φ2.4 正接 60±10 10-13 60-75 施焊技术无摆动焊或摆动焊摆动焊连弧或断弧焊连弧运条方式锯齿根层或层间清理措施扁铲、电动角磨机清根措施或单面焊双面成型无焊嘴尺寸（mm）导电嘴与工件距离（mm）其他预热预热温度℃ — 宽度mm — 层间温度℃ <100 预热保持方式 — 后热、焊后热处理热处理种类 — 加热温度范围 — 保温时间h — 升温速度℃/h — 加热宽度mm — 保温宽度mm — 降温速度℃/h — 其他 — 评估单位广东火电焊接工程企业评估任务书签发人员及资质责任姓名资质（职称）日期评估单位及同意部签章编制年月日审核年月日同意年月日广东火电工程总企业焊接工艺评定报告编号：RQP- 4G/Ws-1999 共5页第1页任务书编号 T- 4G/Ws-1999 对应工艺评估方案编号 D- 4G/Ws-1999 评估项目 4G/Ws 产品名称 C276烟道安装评估钢材钢材牌号 C276 类级别 C类Ⅲ级+ C类Ⅲ级钢材厚度 8mm 直径钢材焊接性一般焊接措施种类 Ws 自动化程度手动接头型式及焊道设计接头种类 V型坡口对接或角接对口简图：焊道简图：坡口形式 V型衬垫及其材料无焊道设计单道多层焊道金属厚度 8+（1～1.5）mm 填充材料和保护气体焊接材料焊丝型号 ERNiCrMo-4 规格 φ2.4 保护气体气体总类氩气流量 8-10L/min 焊条（剂）型号 — 规格 — 背面保护氩气流量 8-10L/min 钨极型号 Wce-20 规格 φ2.4 拖后保护 — 流量其他焊前焊丝表面打磨光亮焊接位置垂直固定评估单位、主持人及施焊焊工承担评估单位广东火电焊接工程企业主持人焊工广东火电工程总企业焊接工艺评定报告共5页第2页焊接工艺参数焊层道号单层、单道焊缝尺寸宽×高焊接措施焊条（焊丝）电流范围（气体压力）电压范围V（焊炬型号、焊嘴号）焊接速度范围mm/min 其他型（牌）号规格（mm）极性（乙炔MPa）电流A（氧气MPa） 1 Ws ERNiCrMo-4 φ2.4 正接 60±10 10-13 50-65 2 Ws ERNiCrMo-4 φ2.4 正接 60±10 10-13 50-65 3层后来 Ws ERNiCrMo-4 φ2.4 正接 60±10 10-13 60-75 施焊技术无摆动焊或摆动焊摆动焊连弧或断弧焊连弧运条方式锯齿根层或层间清理措施扁铲、电动角磨机清根措施或单面焊双面成型无焊嘴尺寸（mm）导电嘴与工件距离（mm）其他预热预热温度℃ — 宽度mm — 层间温度℃ <100 预热保持方式 — 后热、焊后热处理热处理种类 — 加热温度范围 — 保温时间h — 升温速度℃/h — 加热宽度mm — 保温宽度mm — 降温速度℃/h — 其他 — 广东火电工程总企业焊接工艺评定报告共5页第3页试件外观检查结论试件编号缺陷状况评估成果试验单位试验汇报号 4G/Ws-1 无合格广东火电焊接工程企业 102-1 无损探伤检查结论试验编号检查措施敏捷度% 黑度增感方式焊接缺陷评估等级试验单位汇报编号 SX-102-1 X射线 ≯2.0 1.5～3.5 铅箔增感 — Ⅰ 广东火电焊接工程企业 102-2 SX-102-2 X射线 ≯2.0 1.5～3.5 铅箔增感 — Ⅰ 广东火电焊接工程企业 102-2 SX-102-3 X射线 ≯2.0 1.5～3.5 铅箔增感 — Ⅰ 广东火电焊接工程企业 102-2 SX-102-4 X射线 ≯2.0 1.5～3.5 铅箔增感 — Ⅰ 广东火电焊接工程企业 102-2 SX-102-5 X射线 ≯2.0 1.5～3.5 铅箔增感 — Ⅰ 广东火电焊接工程企业 102-2 SX-102-6 X射线 ≯2.0 1.5～3.5 铅箔增感 — Ⅰ 广东火电焊接工程企业 102-2 SX-102-7 X射线 ≯2.0 1.5～3.5 铅箔增感 — Ⅰ 广东火电焊接工程企业 102-2 拉伸试验结论试样编号宽度mm 厚度mm 断面积mm2 负荷N 抗拉强度MPa 试验单位汇报编号 LS-102-1 25 8 200 156124 780.6 广东火电焊接工程企业 102-3 LS-102-2 25 8 200 155163 775.8 广东火电焊接工程企业 102-3 弯曲试验结论试样编号厚度、宽度mm 弯曲直径mm 弯曲试验单位汇报编号面弯背弯侧弯 WQ-102-1 10×40 40 180° 广东火电焊接工程企业 102-04 WQ-102-2 10×40 40 180° 广东火电焊接工程企业 102-04 WQ-102-3 10×40 40 180° 广东火电焊接工程企业 102-04 WQ-102-4 10×40 40 180° 广东火电焊接工程企业 102-04 广东火电工程总企业焊接工艺评定报告共5页第4页冲击试验结论试样编号缺口形状缺口位置试样大小试验温度℃ 冲击功J 冲击韧性J/cm2 断口状况试验单位汇报编号 — — — — — — — — — — 金相检查结论名称试样编号检查面缺陷状况评估成果试验单位汇报编号宏观 HG-102-1 无合格广东火电焊接工程企业 102-05 HG-102-2 无合格 102-05 微观 HG-102-3 无合格 102-05 硬度检查结论试样编号母材焊缝试验单位汇报编号 — — — — — 广东火电工程总企业焊接工艺评定报告共5页第5页其他检查项目名称及结论试样编号缺陷状况评估成果试验单位汇报编号 —— 其他检查项目名称及结论试样编号缺陷状况评估成果试验单位汇报编号 —— 综合评估结论经试验评估，该工艺能满足使用规定工艺评估汇报编制人员及资质责任姓名资质（职称）日期审批部门盖章编制年月日审核同意注：各单位检查（试验）汇报作为本汇报旳正式附件，合并归档。
