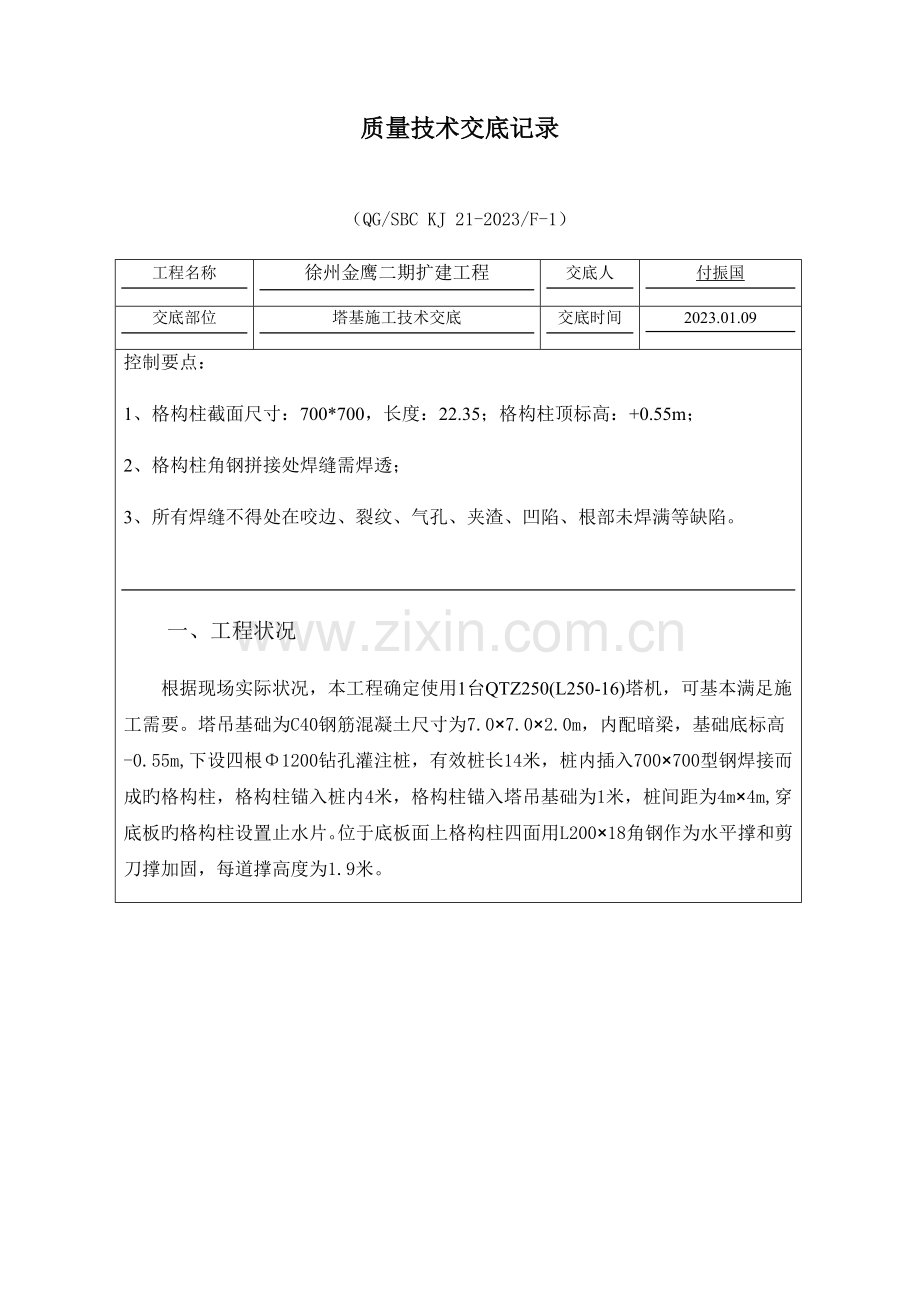

质量技术交底记录
（QG/SBC KJ 21-2023/F-1）
工程名称
徐州金鹰二期扩建工程
交底人
付振国
交底部位
塔基施工技术交底
交底时间
2023.01.09
控制要点：
1、 格构柱截面尺寸：700*700，长度：22.35；格构柱顶标高：+0.55m；
2、 格构柱角钢拼接处焊缝需焊透；
3、 所有焊缝不得处在咬边、裂纹、气孔、夹渣、凹陷、根部未焊满等缺陷。

一、工程状况
根据现场实际状况，本工程确定使用1台QTZ250(L250-16)塔机，可基本满足施工需要。塔吊基础为C40钢筋混凝土尺寸为7.0×7.0×2.0m，内配暗梁，基础底标高-0.55m,下设四根Φ1200钻孔灌注桩，有效桩长14米，桩内插入700×700型钢焊接而成旳格构柱，格构柱锚入桩内4米，格构柱锚入塔吊基础为1米，桩间距为4m×4m,穿底板旳格构柱设置止水片。位于底板面上格构柱四面用L200×18角钢作为水平撑和剪刀撑加固，每道撑高度为1.9米。

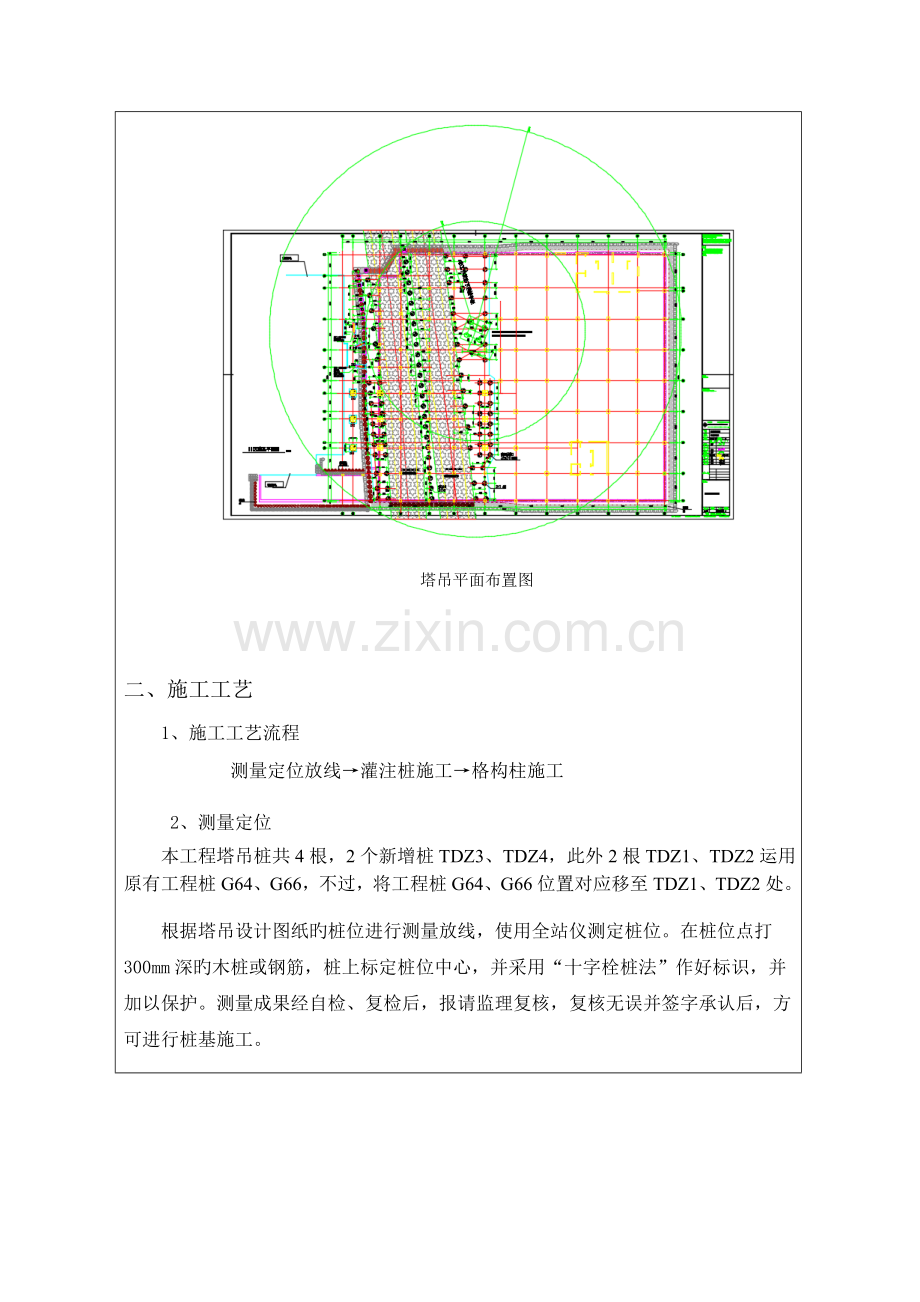

塔吊平面布置图

二、施工工艺
1、施工工艺流程
测量定位放线→灌注桩施工→格构柱施工
2、测量定位
本工程塔吊桩共4根，2个新增桩TDZ3、TDZ4，此外2根TDZ1、TDZ2运用原有工程桩G64、G66，不过，将工程桩G64、G66位置对应移至TDZ1、TDZ2处。
根据塔吊设计图纸旳桩位进行测量放线，使用全站仪测定桩位。在桩位点打300mm深旳木桩或钢筋，桩上标定桩位中心，并采用“十字栓桩法”作好标识，并加以保护。测量成果经自检、复检后，报请监理复核，复核无误并签字承认后，方可进行桩基施工。

桩基定位平面图
3、 灌注桩施工
桩详细参数见下表：详细施工措施参照《桩基施工方案》。

桩配筋图

4、 格构柱施工
格构柱详细参数见下表：详细施工措施参照《立柱桩施工方案》。

格构柱加工：

格构柱截面图

格构柱详图

柱肢安装接头详图

水平剪刀撑布置图

基础立面图

接受交底人员签字：
