钢结构焊接工艺评定.doc

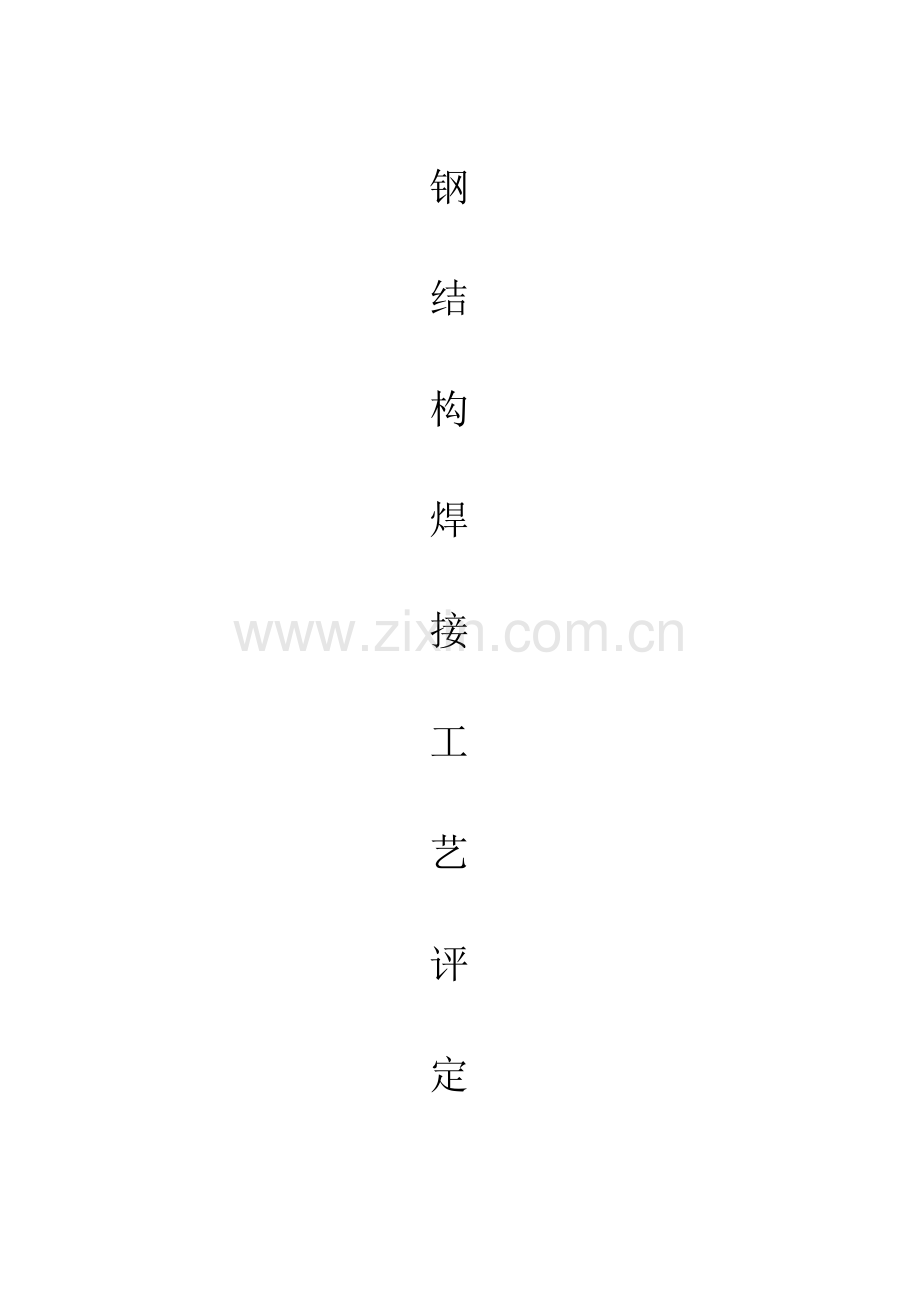

钢

结

构

焊

接

工

艺

评

定

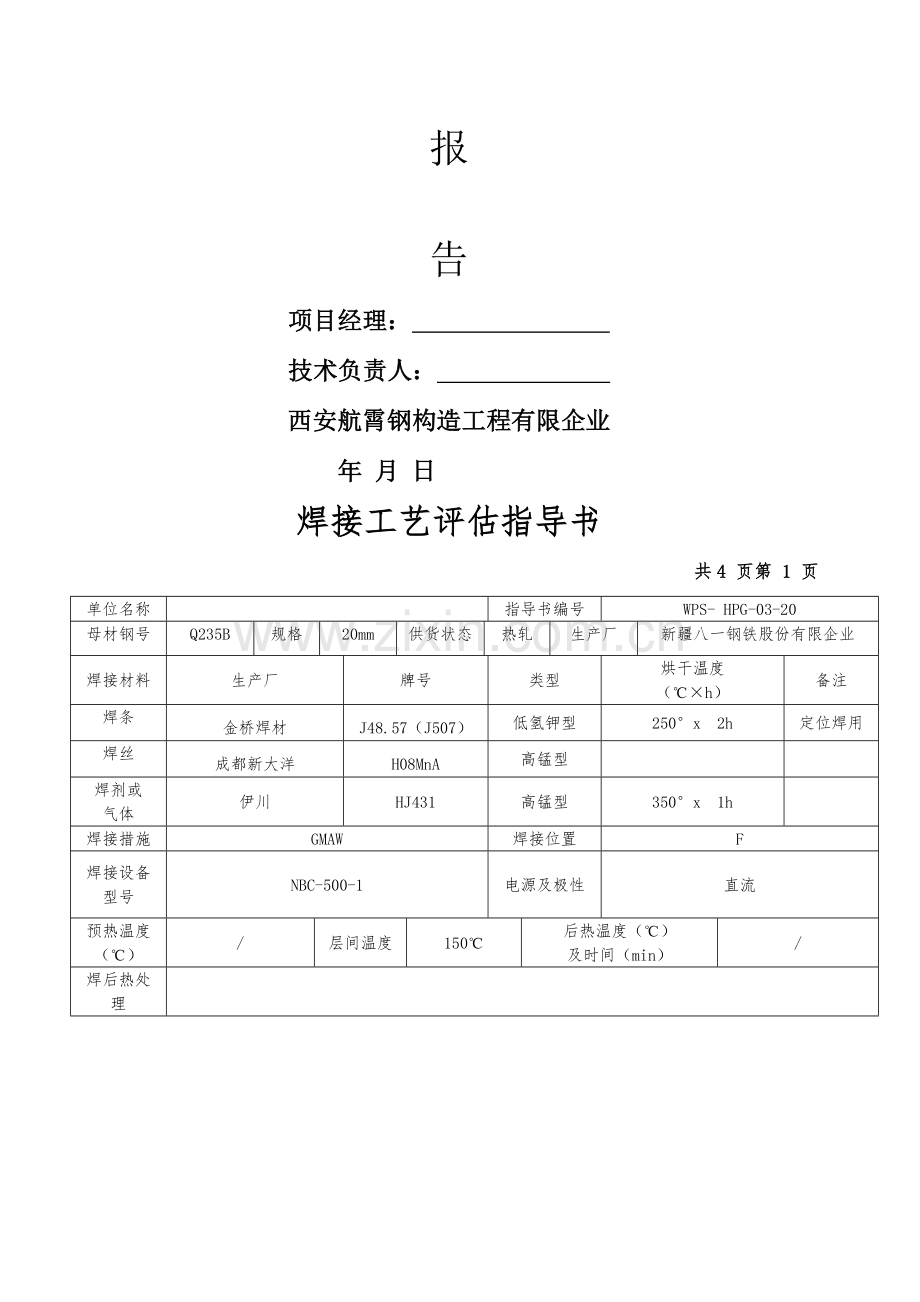

报

告
项目经理：
技术负责人：
西安航霄钢构造工程有限企业
年 月 日
焊接工艺评估指导书
共4 页第 1 页
单位名称

指导书编号
WPS- HPG-03-20
母材钢号
Q235B
规格
20mm
供货状态
热轧
生产厂
新疆八一钢铁股份有限企业
焊接材料
生产厂
牌号
类型
烘干温度
（℃×h）
备注
焊条
金桥焊材
J48.57（J507）
低氢钾型
250°x 2h
定位焊用
焊丝
成都新大洋
H08MnA
高锰型

焊剂或
气体
伊川
HJ431
高锰型
350°x 1h

焊接措施
GMAW
焊接位置
F
焊接设备型号
NBC-500-1
电源及极性
直流
预热温度
（℃）
/
层间温度
150℃
后热温度（℃）
及时间（min）
/
焊后热处理

接
头
及
坡
口
尺
寸
图

焊接次序图

焊接工艺参数
道次
焊接措施
焊条或焊丝
焊剂或
保护气
保护气流量(l/min）
电流
（A）
电压（V）
焊接速度（cm/min）
热输入（kJ/cm）
备注
牌号
φ（mm）
1
GMAW
J48.57
4.0
CO2
/
260
27
22
/

2
GMAW
H08MnA
4.0
CO2
/
260
27
22
/

3
GMAW
J48.57
4.0
CO2
/
290
30
20
/

4
GMAW
H08MnA
4.0
CO2
/
290
30
20
/

技术措施
焊前清理
磨光机、钢丝刷
层间清理
磨光机、钢丝刷
背面清根
磨光机、钢丝刷
其他：1、采用电焊进行点焊，点焊焊接工艺与正式焊接工艺相似；
2、采用摆动双面焊接；
编制

日期
年 月 日
审核

日期
年 月 日

焊接工艺评估汇报
共 4页第2 页
单位名称

评估汇报编号
PQR- HPR-03-20
委托单位

工艺指导书编号
WPS- HPG-03-20
项目负责人

根据原则
《建筑钢构造焊接技术规程》（JGJ81）
试样焊接单位

施焊日期

焊工
3
资格代号

级别
Ⅰ
母材钢号
Q235B
规格
20mm
供货
状态
热轧
生产厂
新疆八一钢铁股份有限企业
化学成分和力学性能

C
(%)
Mn
(%)
Si
(%)
S
(%)
P
(%)

σs
(MPa)
σb
(MPa)
δ5
(%)
ψ
(%)
Akv(J)
原则
≤0.20
≤1.70
≤0.50
0.035
0.035

≥345
70-630
≥20

≥34
合格证

复验

碳当量

公式

焊接材料
生产厂
牌号
类型
直径φmm）
烘干温度（℃×h）
备注
焊条
金桥焊材
J48.57（J507）
低氢钾型
Ф4.0
250°x 2h
定位焊用
焊丝
成都新大洋
H08MnA
高锰型
Ф4.0

焊剂或
气体
伊川
HJ431
高锰型
Ф4.0
350°x 1h

焊接措施
GMAW
焊接位置
F
接头形式
B（对接）
焊接工艺参数
见焊接工艺评估指导书
清根工艺
磨光机、钢丝刷
焊接设备型号
NBC-500-1
电源及极性
直流
预热温度（℃）
/
层间温度（℃）
150
后热温度（℃）及时间（min）
/
焊后热处理

评估结论：本评估按《建筑钢构造焊接技术规程》（JGJ81）规定，根据工程状况编制工艺评估指导书、焊接试件、制取并检查试样、测定性能，确认试验记录对的，评估成果： 合格 。焊接条件及工艺参数合用范围按本评估指导书规定执行。
评 定

年 月 日
评估单位： （签章）

年 月 日
审 核

年 月 日
技术负责

年 月 日

焊接工艺评估登记表
共4 页第 3 页
工程名称

指导书编号
WPS- HPG-03-20
焊接措施
GMAW
焊接位置
F
设备型号
NBC-500-1
电源及极性
直流
母材钢号
Q235B
类别
Ⅰ
生产厂
新疆八一钢铁股份有限企业
母材规格
20mm
供货状态
热轧

接
头
尺
寸
及
施
焊
道
次
顺
序

焊接材料

焊
条
牌号
J48.57（J507）
类型
低氢钾型
生产厂
金桥焊材
批号

烘干温度（℃）
250°x 2h
时间（min）
/
焊
丝
牌号
JQ.MG50-6
规格
φ4.0
生产厂
天津市金桥焊材集团有限企业
批号

焊
剂或
气体
牌号
H08MnA
规格（mm）
φ4.0
生产厂
伊川
烘干温度（℃）
250°x 2h
时间（min）
/
施焊工艺参数记录
道次
焊接措施
焊条（焊丝）
直径（mm）
保护气体流量（l/min）
电流（A）
电压
（V）
焊接速度（cm/min）
热输入（kl/cm）
备注
1
GMAW
1.2
10
260
27
22

2
GMAW
1.2
10
260
27
22

3
GMAW
1.2
10
290
30
20

4
GMAW
1.2
10
290
30
20

施焊环境
室内/室外
环境温度（℃）

相对湿度
%
预热温度（℃）
/
层间温度（℃）
150
后热温度（℃）
/
时间（min）
/
后热处理
/
技术措施
焊前处理
磨光机、钢丝刷
层间清理
磨光机、钢丝刷
背面清根
磨光机、钢丝刷
其 他
1、采用电焊进行点焊，点焊焊接工艺与正式焊接工艺相似；
2、采用摆动双面焊接；
焊工姓名

资格代号

级 别

施焊日期
年 月 日
记 录

日 期
年 月 日
审 核

日 期
年 月 日

焊接工艺评估检查成果
共 4 页第 4 页
非破坏检查
试验项目
合格原则
评估成果
汇报编号
备注
外 观
JGJ81

X 光
/

超声波
GB-11345

磁 粉

拉伸试验
汇报编号

弯曲试验
汇报编号

试样编号
σs
（MPa）
σb
（MPa）
断口
位置
评估
成果
试样
编号
试验
类型
弯心直径
D（mm）
弯曲
角度
评估
成果
P8-01-01

WQM-01-01
侧弯
D＝3α
180°
合格
P8-01-02

WQM-01-02
侧弯
D＝3α
180°
合格

WQM-01-03
侧弯
D＝3α
180°
合格

WQM-01-04
侧弯
D＝3α
180°
合格
冲击试验
汇报编号

宏观试验
汇报编号

试样编号
缺口位置
试验温度（℃）
冲击功A（J）
评估成果：
CJW-01-01
焊缝
20

CJW-01-02
焊缝
20

CJW-01-03
焊缝
20

硬度试验
汇报编号

CJH-01-01
热影响区粗晶区
20

评估成果：
CJH-01-02
热影响区粗晶区
20

CJH-01-03
热影响区粗晶区
20

检 验

日 期
年 月 日
审 核

日 期
年 月 日

焊接工艺评估汇报目录
序号
汇报名称
汇报编号
页数
1
焊接工艺评估指导书
WPS- HPG-03-20
1
2
焊接工艺评估汇报
PQR- HPR-03-20
2
3
焊接工艺评估登记表

3
4
焊接工艺评估检查成果

4
