污水处理厂工艺设备清单.doc

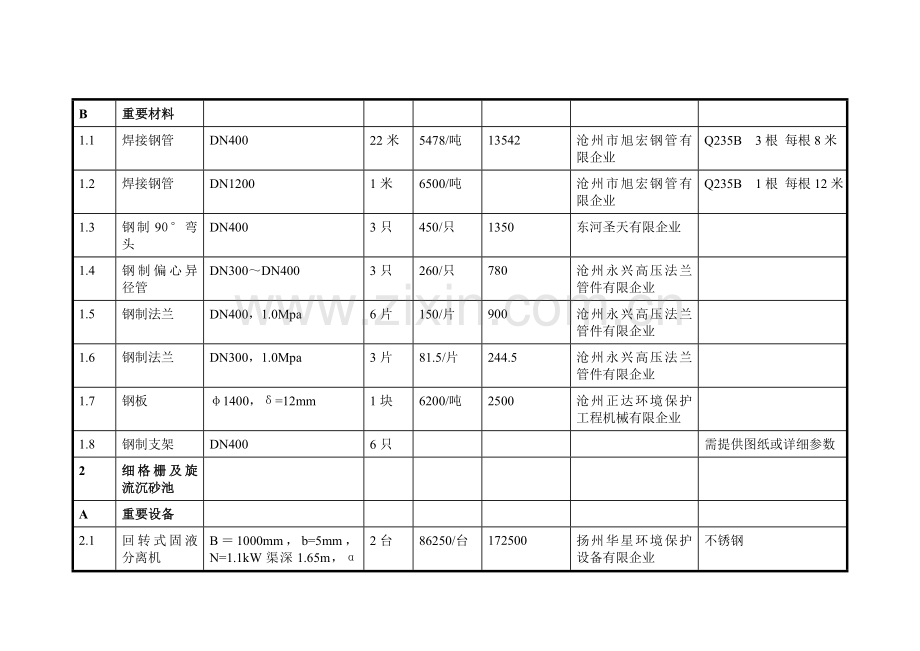

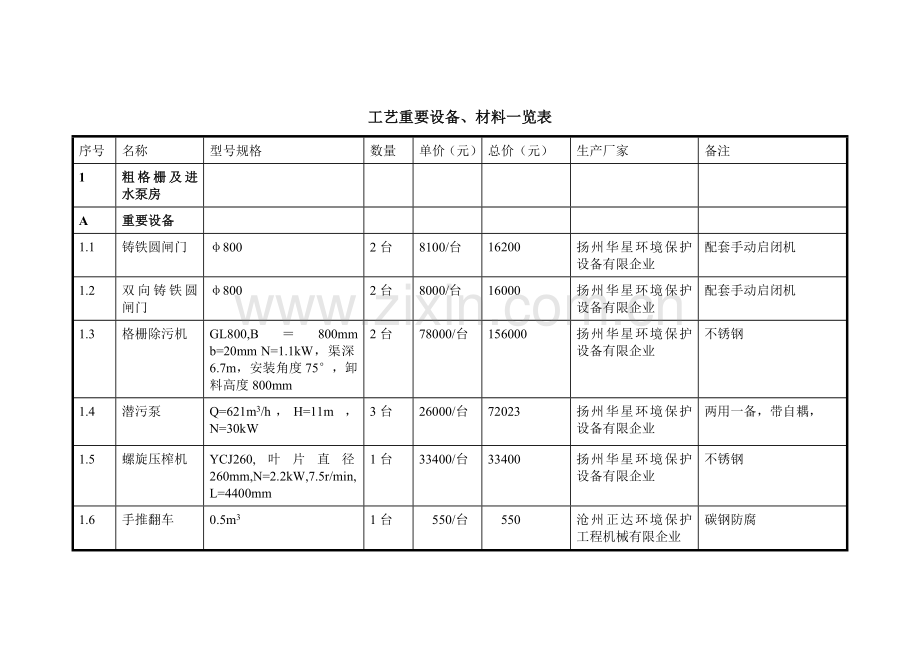

工艺重要设备、材料一览表序号名称型号规格数量单价（元）总价（元）生产厂家备注1粗格栅及进水泵房A重要设备1.1铸铁圆闸门8002台8100/台16200扬州华星环境保护设备有限企业配套手动启闭机1.2双向铸铁圆闸门8002台8000/台16000扬州华星环境保护设备有限企业配套手动启闭机1.3格栅除污机GL800,B800mm b=20mm N=1.1kW，渠深6.7m，安装角度75，卸料高度800mm2台78000/台156000扬州华星环境保护设备有限企业不锈钢1.4潜污泵Q=621m3/h，H=11m ，N=30kW3台26000/台72023扬州华星环境保护设备有限企业两用一备，带自耦， 1.5螺旋压榨机YCJ260,叶片直径260mm,N=2.2kW,7.5r/min,L=4400mm1台33400/台33400扬州华星环境保护设备有限企业不锈钢1.6手推翻车0.5m31台550/台550沧州正达环境保护工程机械有限企业碳钢防腐B重要材料1.1焊接钢管DN40022米5478/吨13542沧州市旭宏钢管有限企业Q235B 3根 每根8米1.2焊接钢管DN12001米6500/吨沧州市旭宏钢管有限企业Q235B 1根 每根12米1.3钢制90弯头DN4003只450/只1350东河圣天有限企业1.4钢制偏心异径管DN300DN400 3只260/只780沧州永兴高压法兰管件有限企业1.5钢制法兰DN400，1.0Mpa6片150/片900沧州永兴高压法兰管件有限企业1.6钢制法兰DN300，1.0Mpa3片81.5/片244.5沧州永兴高压法兰管件有限企业1.7钢板1400，=12mm1块6200/吨2500沧州正达环境保护工程机械有限企业1.8钢制支架DN4006只需提供图纸或详细参数2细格栅及旋流沉砂池A重要设备2.1回转式固液分离机B1000mm，b=5mm，N=1.1kW渠深1.65m，=60，卸料高度1.0m。2台86250/台172500扬州华星环境保护设备有限企业不锈钢 2.2无轴螺旋输送机260，L=4.30m，N=2.2KW1台44850/台44850扬州华星环境保护设备有限企业不锈钢2.3沉砂池搅拌装置XCS1080,3050mm，N1.1KW2台71300/台142600扬州华星环境保护设备有限企业液下不锈钢2.4砂水分离器SF260,N=0.37kW1台56350/台56350扬州华星环境保护设备有限企业不锈钢，包括出渣口卸料管2.5回转风机HC-60S,风量1.71m3/min,5米水深，N=2.2kW2台7820/台7820石家庄含止回阀、可挠性接头，2.13不锈钢渠道闸门BH=11001650mm4只10350/台41400扬州华星环境保护设备有限企业不锈钢，B为渠道宽度，H为渠道深度2.14不锈钢渠道闸门BH=6101650mm2只6900/台13800扬州华星环境保护设备有限企业不锈钢，B为渠道宽度，H为渠道深度2.15不锈钢渠道闸门BH=12001650mm3只13800/台41400扬州华星环境保护设备有限企业不锈钢，B为渠道宽度，H为渠道深度2.16轴流式风机355mm,Q=4426m3/h,N=0.55kw1台1100/台1100石家庄艾波尔风机有限企业2.17手动弹性座封闸阀RVC(H)X-0150,DN1502只1600/只3200天津意赛德阀门有限企业2.18电动蝶阀D971X-10,DN504只650/只2600天津意赛德阀门有限企业2.19手动蝶阀D71X-10,DN506只50/只300天津意赛德阀门有限企业2.20手推翻车0.5m32台580/台580沧州市正达环境保护工程机械有限企业钢制防腐2.21挡水板6003套2200/套6600沧州市正达环境保护工程机械有限企业钢制防腐B重要材料2.1焊接钢管DN40016米5478/吨9850沧州市旭宏钢管有限企业2.2钢制90弯头DN4003只450/只1350东河圣天有限企业 2.3焊接钢管DN15028米5379/吨4800沧州市旭宏钢管有限企业2.4钢制90弯头DN15010只35/只350东河圣天有限企业2.5钢制45弯头DN1502只30/只60东河圣天有限企业2.6钢制法兰DN150，1.0MPa8片37/片296沧州永兴高压法兰管件有限企业2.7焊接钢管DN5030米5379/吨1500沧州市旭宏钢管有限企业2.8钢制90弯头DN5012只6/只72东河圣天有限企业2.9钢制法兰DN50，1.0MPa12片12/片144沧州永兴高压法兰管件有限企业3A2/ O生化池A重要设备3.1伞形立式搅拌机叶轮直径2500mm N=7.5KW4台88550/台354200宜兴阳光环境保护有限企业叶轮材质为FRP或其他防腐材料3.2硝化液回流泵(轴流泵)Q=833m3/h,H=1m,N=7.5KW3台20230/台60000天津奥特泵业有限责任企业两用一备，不含配套设备3.3调整堰门TYZ-2023500mm N=0.37KW5台36000/台180000江苏江澄环境保护设备有限企业水下304不锈钢、含电控箱（PLCj接口）3.4管式橡胶微孔曝气器65，L=1190mm,曝气量6m3/h1118套120/套134160 扬州华星环境保护设备有限企业3.5暗杆弹性座封闸阀Z45X DN300 PN=1.6MPa2只1600/只3200天津意赛德阀门有限企业3.6伸缩器TSX-10 DN300 PN=1.0MPa1只625/只625沧州永兴高压法兰管件有限企业3.7对夹式蜗轮蝶阀D371X DN400 PN=1.0MPa1只1680/只1680天津意赛德阀门有限企业3.8对夹式手柄蝶阀D71X DN150 PN=1.0MPa13只130/只1690天津意赛德阀门有限企业3.9挠性橡胶接头TJ14 DN150 PN=1.0MPa13只138/只1794瑞富兄弟有限企业国标铸造法兰B重要材料3.1钢制90弯头DN15015只35/只525东河圣天有限企业3.2钢制60弯头DN15020只30/只600东河圣天有限企业3.3钢制90弯头DN3002只240/只480东河圣天有限企业3.4钢制90弯头DN4002只450/只/900东河圣天有限企业3.5钢制90弯头DN4501只480/只480东河圣天有限企业3.6钢制大小头DN400DN2501只215/只215东河圣天有限企业3.7钢制法兰DN400，1.0Mpa2片150/片300沧州永兴高压法兰管件有限企业3.8钢制法兰DN300，1.0Mpa4片81.5/片326沧州永兴高压法兰管件有限企业3.9钢制法兰DN150，1.0Mpa39片37片1443沧州永兴高压法兰管件有限企业3.10钢制盲法兰DN250，1.0Mpa1片100/片100沧州永兴高压法兰管件有限企业3.11焊接钢管DN8001米6050/吨沧州市旭宏钢管有限企业3.12焊接钢管DN6001米5775/吨沧州市旭宏钢管有限企业3.13焊接钢管DN4504米5775/吨沧州市旭宏钢管有限企业3.14焊接钢管DN40055米5478/吨沧州市旭宏钢管有限企业3.15焊接钢管DN3006米5478/吨沧州市旭宏钢管有限企业3.16焊接钢管DN2506米5258/吨沧州市旭宏钢管有限企业3.17焊接钢管DN150115米5379/吨沧州市旭宏钢管有限企业3.18UPVC管DN15，L=4000mm，1.0Mpa22支14/支308扬州华星环境保护设备有限企业3.19UPVC管DN80，L=4000mm，1.0Mpa255支115/支29325扬州华星环境保护设备有限企业3.20UPVC管DN100，L=4000mm，1.0Mpa33支140/支4620扬州华星环境保护设备有限企业3.21UPVC管DN150，L=4000mm，1.0Mpa1支250/支250扬州华星环境保护设备有限企业3.22UPVC90弯头DN15，1.0Mpa52个3.2/个166.4扬州华星环境保护设备有限企业3.23UPVC90弯头DN80，1.0Mpa27个15/个405扬州华星环境保护设备有限企业3.24UPVC90弯头DN100，1.0Mpa26个25/个650扬州华星环境保护设备有限企业3.25UPVC45弯头DN15，1.0Mpa20个3.5/个70扬州华星环境保护设备有限企业3.26UPVC直通DN15，1.0Mpa13个3.5/个45.5扬州华星环境保护设备有限企业3.27UPVC直通DN80，1.0Mpa142个11/个1562扬州华星环境保护设备有限企业3.28UPVC三通DN80，1.0Mpa64个18/个1152扬州华星环境保护设备有限企业3.29UPVC三通DN100-80，1.0Mpa56个26/个1456扬州华星环境保护设备有限企业3.30UPVC三通DN150，1.0Mpa13个82/个1066扬州华星环境保护设备有限企业3.31UPVC异径缩接DN150-100，1.0Mpa26个30/个780扬州华星环境保护设备有限企业3.32UPVC异径缩接DN100-80，1.0Mpa26个25/个650扬州华星环境保护设备有限企业3.33UPVC法兰DN150，1.0MPa13片65/片845扬州华星环境保护设备有限企业3.34UPVC球阀DN15，1.0Mpa13个5.5/个71.5扬州华星环境保护设备有限企业3.35可调支架DN80542只成品，UPVC3.36钢制支架DN15034只Q235A，见制作图3.37钢制支架DN1539只Q235A，见制作图3.38钢制支架DN10030只Q235A，见制作图3.39钢制支架DN80322只Q235A，见制作图4二沉配水井及污泥回流泵房A重要设备4.1污泥回流泵Q416.7m3/h,H=8m,N=18.5kW3台带自耦装置，潜水泵4.2污泥排出泵Q50m3/h,H=10m,N=3kW2台带自耦装置，潜水泵4.3铸铁圆闸门800mm2台配手动启闭机4.4对夹式蝶阀D671X型，DN3003只2168/只6504天津意赛德阀门有限企业4.5伸缩器TSX-10型，DN3003只625/只625东河圣天有限企业4.6橡胶瓣式止回阀H44X，DN3003只3500/只10500天津意赛德阀门有限企业4.7对夹式蝶阀D671X，DN1002只435/只870天津意赛德阀门有限企业4.8伸缩器TSX-10，DN1002只250/只750东河圣天有限企业4.9止回阀H76X型，DN1002只390/只780天津意赛德阀门有限企业B重要材料4.1焊接钢管DN10001米6050/吨沧州市旭宏钢管有限企业4.2焊接钢管DN8002米6050/吨沧州市旭宏钢管有限企业4.3焊接钢管DN6006米5775/吨沧州市旭宏钢管有限企业4.4焊接钢管DN3007米5478/吨沧州市旭宏钢管有限企业4.5焊接钢管DN1503米5379/吨沧州市旭宏钢管有限企业4.6焊接钢管DN1005米5379/吨沧州市旭宏钢管有限企业4.7钢制90弯头DN10001只4.8钢制90弯头DN3004只240/只960东河圣天有限企业4.9钢制90弯头DN1003只25/只75东河圣天有限企业4.10钢制大小头DN300DN6001只1008/只1008东河圣天有限企业4.11钢制大小头DN250DN3003只81/只243东河圣天有限企业4.12钢制大小头DN80DN1002只11/只22东河圣天有限企业4.13钢制大小头DN100DN1501只200/只200东河圣天有限企业4.14钢制法兰DN300，1.0Mpa10片139/片1390沧州永兴高压法兰管件有限企业4.15钢制法兰DN250，1.0Mpa3片67.5/片202.5沧州永兴高压法兰管件有限企业4.16钢制法兰DN100，1.0Mpa5片23/片115沧州永兴高压法兰管件有限企业4.17钢制法兰DN80，1.0Mpa2片19/片38沧州永兴高压法兰管件有限企业4.18钢制盲法兰DN100，1.0Mpa1片21/片21沧州永兴高压法兰管件有限企业4.19钢制盲法兰DN300，1.0Mpa1片139/片139沧州永兴高压法兰管件有限企业5二沉池A重要设备5.1中心传动单管吸泥机D=38m,N=0.55kw，周围线速度3m/min，1套450000/套450000扬州华星环境保护设备有限企业水下不锈钢5.2工作桥吸泥机供货方配套1套碳钢防腐5.3排渣堰门BH=500500，铸铁，吸泥机供货方配套1套5.4出水三角堰板AB=255，=4mm，L=3000mm，不锈钢，吸泥机供货方配套36块见制作图5.5出水三角堰板BB=255，=4mm，L=1272mm，不锈钢，吸泥机供货方配套1块见制作图5.6浮渣挡板B=300mm，=4mm，L=108m，不锈钢，吸泥机供货方配套1套5.7配水孔及折流挡板不锈钢，吸泥机供货方配套1套5.8挡水裙板B=600mm，=4mm，L=116m，不锈钢，吸泥机供货方配套1套5.9浮渣斗不锈钢，吸泥机供货方配套1套5.10套筒阀DN600，调整高度1.5m1套65000/套65000天津意赛德阀门有限企业配套手动启闭机5.11弹性座封闸阀DN300,Z45X, PN=1.0MPa1只2160/只2160天津意赛德阀门有限企业阀杆加长至放空井顶5.12可曲挠柔性橡胶接头DN300 PN=1.0MPa1只350/只350沧州瑞富兄弟有限企业B重要材料5.1焊接钢管DN8001米5478/吨沧州市旭宏钢管有限企业5.2焊接钢管DN6002米5775/吨沧州市旭宏钢管有限企业5.3焊接钢管DN3002.5米5478/吨沧州市旭宏钢管有限企业5.4焊接钢管DN2004米5258/吨沧州市旭宏钢管有限企业5.5钢制法兰DN600，1.0Mpa1片273/片273沧州永兴高压法兰管件有限企业5.6钢制法兰DN300，1.0Mpa2片150/片300沧州永兴高压法兰管件有限企业5.7钢制法兰DN200，1.0Mpa1片50/片50沧州永兴高压法兰管件有限企业5.8钢制盲法兰DN200，1.0Mpa1片62/片62沧州永兴高压法兰管件有限企业6V型滤池A重要设备6.1潜水泵Q=400m3/h,H=10m,N=18.5kw 3台带自耦6.2潜水泵Q=10m3/h,H=10m,N=1.5kw1台6.3电动葫芦起重量1t,起重高度4m2台3000/台6000天津华瑞起重设备有限企业6.4带机清洗水泵Q=25m3/h,H=50m,N=7.5kW2台6.5电动闸门600600mm，不锈钢3台排水闸门6.6电动闸门600600mm，不锈钢3台进水闸门6.7电动蝶阀DN4003台3600/台10800天津意赛德阀门有限企业水冲洗，配802型电动头6.8电动蝶阀DN2503台1370/台4110天津意赛德阀门有限企业出水，配LQ型电动头6.9电动蝶阀DN3003台1555/台4665天津意赛德阀门有限企业气冲洗，配LQ型电动头6.10可曲挠柔性橡胶接头DN250 PN=1.0MPa3只263/只787沧州瑞富兄弟有限企业6.11可曲挠柔性橡胶接头DN400 PN=1.0MPa3只587/只1762沧州瑞富兄弟有限企业6.12可曲挠柔性橡胶接头DN300 PN=1.0MPa7只350/只2450沧州瑞富兄弟有限企业6.13对夹式双瓣止回阀DN3003只390/只1170天津意赛德阀门有限企业6.14对夹式蝶阀DN3004只天津意赛德阀门有限企业需给出型号，驱动方式手动电动还是气动6.15手动闸阀DN1503只天津意赛德阀门有限企业6.16钢制人孔套筒DN7009只6.17可调式滤头ABS，QSK-型4788只6.18滤头预埋座PP，QSK-型4788只配套施工盖6.19均质滤料d=0.901.2mm180m36.20砾 石d=24mm15m36.21滤板模板1963200mm48块ABS6.22滤板模板2963450mm240块ABSB重要材料6.1焊接钢管DN8001米6050/吨沧州市旭宏钢管有限企业6.2焊接钢管DN40041米5478/吨沧州市旭宏钢管有限企业6.3钢制90弯头DN4002只450/只900沧州市旭宏钢管有限企业6.4钢制法兰DN400，1.0Mpa8片150/片1200沧州永兴高压法兰管件有限企业6.5钢制盲法兰DN400，1.0Mpa3片330/片990沧州永兴高压法兰管件有限企业6.6焊接钢管DN30061米5478/吨沧州市旭宏钢管有限企业6.7钢制90弯头DN3009只240/只2160东河圣天有限企业6.8钢制法兰DN300，1.0Mpa21片81.5/片1711.5沧州永兴高压法兰管件有限企业6.9钢制盲法兰DN300，1.0Mpa2片139/片278沧州永兴高压法兰管件有限企业6.10焊接钢管DN2507米5258/吨沧州市旭宏钢管有限企业7紫外线消毒池A重要设备285000/套285000福建新大陆环境保护科技有限企业如下设备所有包括7.1紫外线消毒模块NLQ-320W6套福建新大陆环境保护科技有限企业8支灯/套紫外灯为美国Light sources 产品7.2整流器柜380v 16kw 10006001700mm1套00福建新大陆环境保护科技有限企业PLC为西门子7.3水位控制溢流堰不锈钢 长1.95m，高100mm4组00福建新大陆环境保护科技有限企业为紫外模块配套设备7.4接线箱1000600300mm1只00福建新大陆环境保护科技有限企业为紫外模块配套设备7.5整流格栅板7002023mm 栅隙10mm 不锈钢1只00福建新大陆环境保护科技有限企业为紫外模块配套设备7.6空压机220v 1.5kw1台00福建新大陆环境保护科技有限企业为紫外模块配套设备7.7进水渠道闸门5001500mm，不锈钢2台007.8旁通闸门10001500mm，不锈钢1台007.9电动葫芦起重量0.25吨,起吊高度3.0m1套00B重要材料7.1焊接钢管DN8002米6050/吨沧州市旭宏钢管有限企业8二次提高泵站A重要设备8.1二次提高泵Q=833m3/h,H=7m,N=30KW，带自耦2台1用1备，二期增长1台,带自冷却系统8.2双向铸铁闸门DN8001台带启闭机8.3橡胶瓣式止回阀H44X，DN4002只4320/只8640天津意赛德阀门有限企业8.4对夹式蝶阀D671X，DN4002只3600/只7200天津意赛德阀门有限企业8.5伸缩器TSX-10型，DN4002只900/只1800沧州永兴高压法兰管件有限企业B重要材料8.1焊接钢管DN8001米6050/吨沧州市旭宏钢管有限企业8.2焊接钢管DN4008米5478/吨沧州市旭宏钢管有限企业8.3焊接钢管DN5007米5775/吨沧州市旭宏钢管有限企业8.4钢制90弯头DN4003只450/只1350东河圣天有限企业8.5钢制大小头DN300DN4002只250/只500东河圣天有限企业8.6钢制法兰DN500，1.0Mpa1片192/片192沧州永兴高压法兰管件有限企业8.7钢制法兰DN400，1.0Mpa5片150/片750沧州永兴高压法兰管件有限企业8.8钢制法兰DN300，1.0Mpa2片81.5/片163沧州永兴高压法兰管件有限企业8.9钢制盲法兰DN400，1.0Mpa1片330/片330沧州永兴高压法兰管件有限企业8.10钢制盲法兰DN500，1.0Mpa1片583/片583沧州永兴高压法兰管件有限企业9风机房A重要设备9.1BK型三叶罗茨风机Q=54.79m3/min,P=0.07MPa,N=110KW3台43000/台129000南通市兴德泵业有限企业9.2安全阀DN250，1.0MPa3只00南通市兴德泵业有限企业风机厂配套9.3挠性接头DN250，1.0MPa3只00南通市兴德泵业有限企业风机厂配套9.4对夹式止回阀DN250，1.0MPa3只000南通市兴德泵业有限企业风机厂配套9.5进风消音器DN250，1.0MPa3只00南通市兴德泵业有限企业风机厂配套9.6放空消音器DN150，1.0MPa1只00南通市兴德泵业有限企业9.7隔音罩275016502100mm3只9000/只27000南通市兴德泵业有限企业风机厂配套，需单独定做9.8对夹式蜗轮蝶阀D731X型，DN2503只432/只1296天津意赛德阀门有限企业9.9对夹式电动蝶阀D971X型，DN1503只648/只1944天津意赛德阀门有限企业9.10电动单梁悬挂起重机起重量3T，跨度为7m,起升高度6m，行走功率20.4kw，电机功率5.5kw1台31000/台31000天津华瑞起重设备有限企业9.12轴流通风机600,6624m3/h,N=0.37kw3台1350/台4050石家庄艾波尔风机有限企业B重要设备9.1焊接钢管DN6009米5775/吨沧州市旭宏钢管有限企业9.2焊接钢管DN3002米5478/吨沧州市旭宏钢管有限企业9.3焊接钢管DN2508米5258/吨沧州市旭宏钢管有限企业9.4焊接钢管DN15020米5379/吨沧州市旭宏钢管有限企业9.5钢制90弯头DN2506只231/只1386东河圣天有限企业9.6钢制90弯头DN6001只1800/只1800东河圣天有限企业9.7钢制90弯头DN1504只35/只140东河圣天有限企业9.8钢制盲法兰DN600，1.0Mpa1片883/片883沧州永兴高压法兰管件有限企业9.9钢制盲法兰DN150，1.0Mpa1片42.5/片42.5沧州永兴高压法兰管件有限企业9.10钢制法兰DN600，1.0Mpa1片273/片273沧州永兴高压法兰管件有限企业9.11钢制法兰DN250，1.0Mpa15片67.5/片1012.5沧州永兴高压法兰管件有限企业6.12钢制法兰DN150，1.0Mpa7片37/片259沧州永兴高压法兰管件有限企业6.13钢制支架DN150,H=350,L=5009只/只见制作图6.14钢制支架DN150，H=350,L=5501只/只见制作图10污泥池A重要设备10.1PLB伞形立式搅拌机PLB1500，N=2.2KW，叶轮直径：1500mm2台85000/台170000宜兴鹏鹞阳光环境保护有限企业10.2弹性座封闸阀DN200,1.0MPA2只840/只1680天津意赛德阀门有限企业10.3弹性座封闸阀DN150,1.0MPA4只576/只2304天津意赛德阀门有限企业B重要材料10.1焊接钢管DN20022米5258/吨沧州市旭宏钢管有限企业10.2焊接钢管DN15023米5379/吨沧州市旭宏钢管有限企业10.3钢制90弯头DN2005只120/只600东河圣天有限企业10.4钢制90弯头DN1506只35/只210东河圣天有限企业10.5钢制法兰DN200，1.0Mpa4片50/片200沧州永兴高压法兰管件有限企业10.6钢制法兰DN150，1.0Mpa8片37/片296沧州永兴高压法兰管件有限企业11污泥脱水间A重要设备11.1浓缩脱水一体机带宽2m，N=5.2kW2台160000/台320230众清源环境保护设备有限企业11.2轴流通风机500，0.37kW4台1200/台4800石家庄艾波尔风机有限企业11.3空压机N=1.5kW2台00机带设备带机配套11.4皮带输送机(水平安装）L=12m,N=2.2kW1台Q235A防腐11.5无轴螺旋输送机L=6m,水平夹角25,2.2kW1台不锈钢11.6污泥进料泵Q=20m3/h,H=60m,N=5.5kW2台螺杆泵11.7加药装置1X3X1.4m，搅拌机20.55kW1套11000/套11000沧州正达环境保护工程机械有限企业PAM11.8加药装置1.6X3.2X1.4m，搅拌机功率N=0.55kW1套13000/套13000沧州正达环境保护工程机械有限企业PAC11.9干粉投料机N=0.37kW1台PAM加药装置配套11.10加药泵Q=150L/h,N=0.37kW2台1500/台3000上海产11.11加药泵Q=450L/h,N=0.37kW2台1500/台3000上海产11.12手柄对夹式蝶阀D671X型，DN1002只435/只870天津意赛德阀门有限企业11.13手柄对夹式蝶阀D671X型，DN802只65/只130天津意赛德阀门有限企业11.14止回阀H76X型，DN802只48/只96天津意赛德阀门有限企业B重要材料11.1UPVC球阀 DN50，1.0Mpa11个13/个143扬州华星环境保护设备有限企业11.2UPVC球阀DN25，1.0Mpa11个7/个77扬州华星环境保护设备有限企业11.3Y型过滤器DN25，1.0Mpa4个81/个324扬州华星环境保护设备有限企业11.4止回阀DN25，1.0Mpa4只19/只76天津意赛德阀门有限企业11.5软接头DN80，1.0Mpa2只11.6UPVC管DN150，1.0Mpa2米69138扬州华星环境保护设备有限企业
