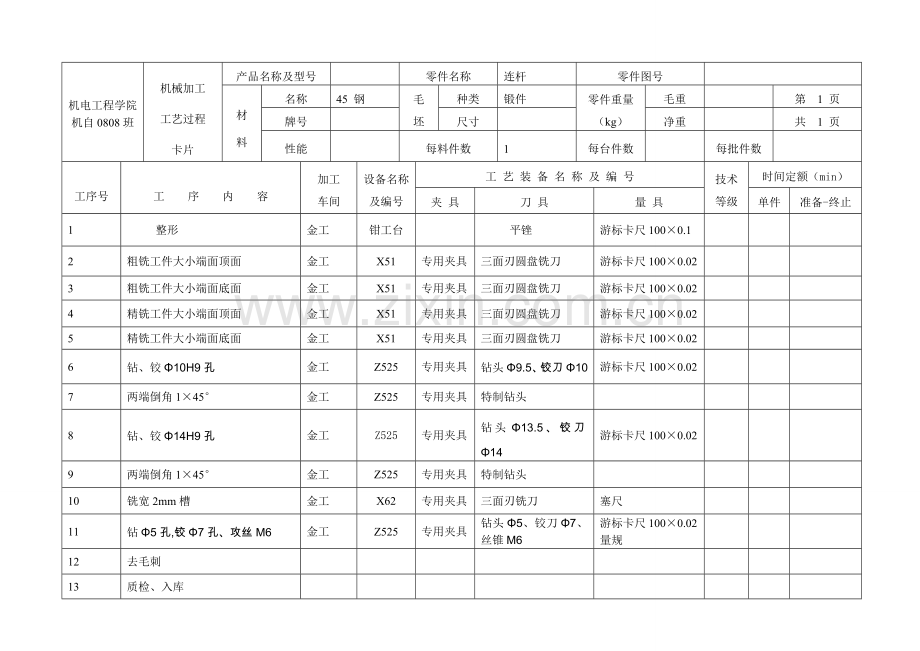

连杆加工工艺过程卡.doc

机电工程学院机自0808班

机械加工
工艺过程
卡片
产品名称及型号

零件名称
连杆
零件图号

材
料
名称
45 钢
毛
坯
种类
锻件
零件重量
（kg）
毛重

第 1 页
牌号

尺寸

净重

共 1 页
性能

每料件数
1
每台件数

每批件数

工序号
工 序 内 容
加工
车间
设备名称
及编号
工 艺 装 备 名 称 及 编 号
技术
等级
时间定额（min）
夹 具
刀 具
量 具
单件
准备-终止
1
整形
金工
钳工台

平锉
游标卡尺100×0.1

2
粗铣工件大小端面顶面
金工
X51
专用夹具
三面刃圆盘铣刀
游标卡尺100×0.02

3
粗铣工件大小端面底面
金工
X51
专用夹具
三面刃圆盘铣刀
游标卡尺100×0.02

4
精铣工件大小端面顶面
金工
X51
专用夹具
三面刃圆盘铣刀
游标卡尺100×0.02

5
精铣工件大小端面底面
金工
X51
专用夹具
三面刃圆盘铣刀
游标卡尺100×0.02

6
钻、铰Φ10H9孔
金工
Z525
专用夹具
钻头Φ9.5、铰刀Φ10
游标卡尺100×0.02

7
两端倒角1×45°
金工
Z525
专用夹具
特制钻头

8
钻、铰Φ14H9孔
金工
Z525
专用夹具
钻头Φ13.5、铰刀Φ14
游标卡尺100×0.02

9
两端倒角1×45°
金工
Z525
专用夹具
特制钻头

10
铣宽2mm槽
金工
X62
专用夹具
三面刃铣刀
塞尺

11
钻Φ5孔,铰Φ7孔、攻丝M6
金工
Z525
专用夹具
钻头Φ5、铰刀Φ7、丝锥M6
游标卡尺100×0.02量规

12
去毛刺

13
质检、入库
