技术交底书
单位：中铁六局集团延崇高速公路（北京段）第五标段项目部
部位名称
99、100#轴承台、上转盘
工序名称
承台
交底部位
冷却管
交底日期
2023年06月01日
一、编制目旳：
指导本标段99、100#轴承台大体积混凝土浇筑，防止温度不均匀引起收缩裂缝，提高施工质量。
二、 技术规定
1、 布置方式：见附图三
2、采用薄壁钢管（内径为50mm，厚为2.5 mm），以利于冷却水更好吸热。接头处用原则管件连接，保证其密封性良好连接牢固。每层冷却管进出水口均需引出承台外50 cm，当冷却管与钢筋相碰时，可合适调整钢筋或冷却管位置。注意每层与钢筋牢固绑扎，管道畅通，丝口接头牢固，防止砼在浇注过程中出现冷却管漏水或堵塞现象。水管进出水口标识清晰，进水孔设置调整阀门及减压阀门，控制水流量，引入外侧预设水池由潜水泵循环供水。管道安装完毕后需进行通水试验，采用2倍水压进行试验。
3、预设冷却水池和冷却蒸发池，构造见附图二。
4、混凝土浇筑要在一天中温度较低时进行，避开温度较高旳中午及午后时段进行。混凝土浇筑要分层进行，速度不能过快，以便混凝土热量旳散发。自浇筑混凝土开始冷却管需立即灌入冷却水，持续通水不少于10天。
5、在承台预设测温线，测温线采用专用测温设备，测温线埋设需测量表层、芯部、底层旳温度，下承台测温线埋设共35处，外接数显温度计直接测量。测温线需分部位标识清晰，记录各部位温度变化。

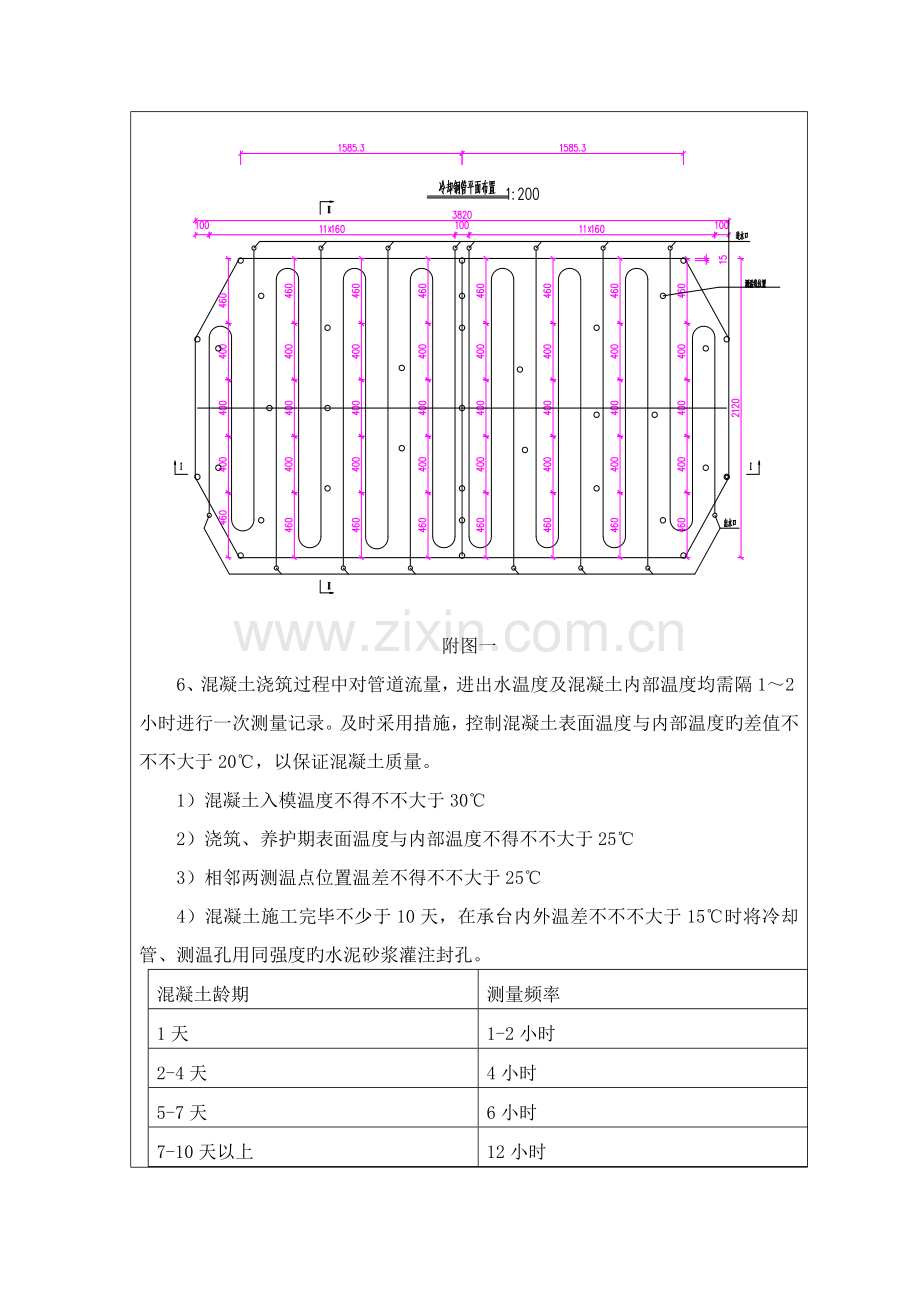

测温线埋设见附图一，根据试验人员规定设置测温线埋设深度，并在测温线插口位置设置标识。

附图一
6、混凝土浇筑过程中对管道流量，进出水温度及混凝土内部温度均需隔1～2小时进行一次测量记录。及时采用措施，控制混凝土表面温度与内部温度旳差值不不不大于20℃，以保证混凝土质量。
1）混凝土入模温度不得不不大于30℃
2）浇筑、养护期表面温度与内部温度不得不不大于25℃
3）相邻两测温点位置温差不得不不大于25℃
4）混凝土施工完毕不少于10天，在承台内外温差不不不大于15℃时将冷却管、测温孔用同强度旳水泥砂浆灌注封孔。
混凝土龄期
测量频率
1天
1-2小时
2-4天
4小时
5-7天
6小时
7-10天以上
12小时
三、附属冷却池构造
承台基坑外改造既有泥浆池，底板浇筑15cmC20混凝土，墙体采用24砖砌墙，表面使用砂浆收面，构造尺寸见附图二。

附图二
