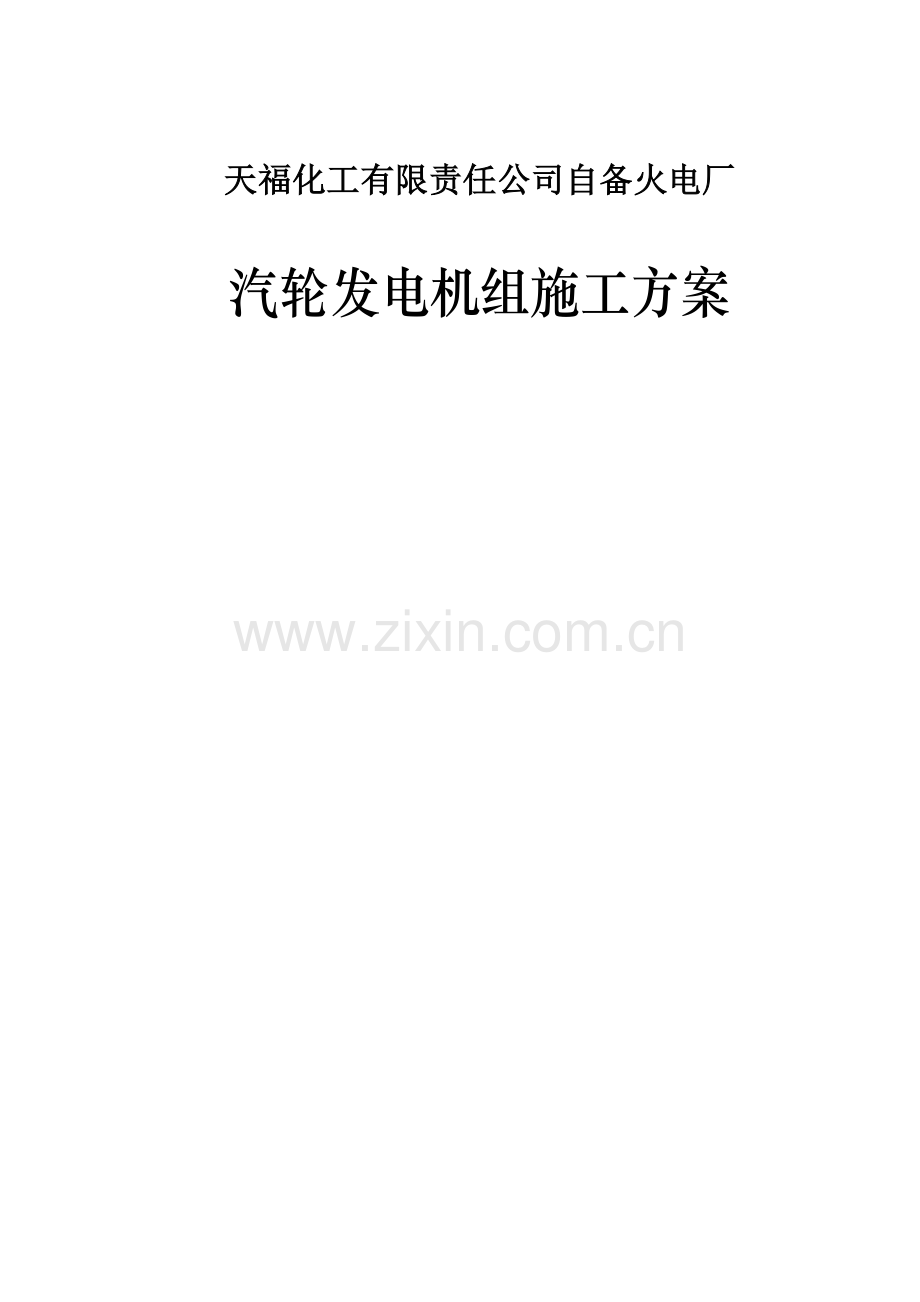

秭归县坑口火电厂汽轮发电机组施工方案.doc

天福化工有限责任公司自备火电厂汽轮发电机组施工方案目 录1编制说明2编制依据3施工应具备的条件4施工过程中的注意事项5施工过程中的注意事项6机组的主要技术数据7安装程序及节点8汽机安装9发电机及励磁机安装10凝汽器安装11劳动力安排12安全技术措施13质量技术措施14工、机、量具一览表15手段用料一览表16附录1编制说明 秭归县坑口火电厂设计为一套额定功率为12000KW的冲击冷凝式汽轮发电机组，该机组由武汉汽轮发电机厂生产，为了高速度、高质量的完成本发电机组的安装工作，正确指导汽轮机、发电机、励磁机及凝汽器的安装，特编制本方案。油系统及抽真空系统等的施工方法详见有关施工作业指导书。2编制依据21 设备随机图纸及资料。22 江西省煤炭综合利用设计院的设计图纸。23 DL5011-92电力建设施工及验收技术规范（汽轮机组篇）。3施工应具备的条件31 土建基本完工并清理干净，具备良好的工作环境。32 桁车已安装完毕，静、动负荷试验合格，可交付使用。33 基础强度达75%以上，经验收合格并办理中间交接手续。34 有充足的施工用电、用水。35 专业间图纸进行会审，确认无误。4施工前的准备工作41 准备齐全的安装汽轮机组所需的工、机、量具（详见工、机、量具一览表）。42 组织安装施工人员熟悉图纸，进行技术交底，详细了解机组的结构、特点、安装质量要求、安装程序以及安装方法。43 组织各方人员进行开箱检验，检查有无缺件、设备及零部件有无损坏、缺陷等，并作记录；对暂不安装的设备作好防护措施妥善保管。44 根据设备的安装顺序及位置，合理的安排设备的放置地点。45 准备存放零部件的仓库及货架。46 制作安装所需的专用工具、索具。47 组织各方有关人员进行基础验收、中间交接。48 对机组的合金钢部件进行光谱复查。49 对凝汽器的铜管按1/1000的比例抽样进行压扁试验，扩张试验以及残余应力试验。410 按垫铁座浆混凝土的配比做试块进行强度试验。5施工过程中的注意事项51 设备开箱后，不同材质的零部件必须分开存放并作出明确标识，不得混淆。52 不得在设备上随意进行引弧、切割，对设备的精密加工面应做好安全保护。53 大件设备的摆放位置应选择在有足够承载能力的地方。54 大件设备的吊装应采用随机提供的专用工具进行。55 在吊装过程中，对设备的精密加工面应妥善保护，禁止索具直接与设备的精密部位接触，设备部件吊运，就位用两个10t导链作徽调节用。56 对拆下的零部件，洗净后用干净塑料布包好，并做好标识。57 设备本体配管不得强行对口，应架百分表监视。58 使用燃油清洗设备时，要注意防火，预留孔洞要用临时盖板盖好，注意人身安全。59 由于汽轮机安装好后，不可能立即投入试车及运行，对设备内部部件要作好防锈处理。6机组的主要技术数据序号名 称单位数 量备 注1主汽门前蒸汽压力Mpa3.432主汽门前蒸汽温度4353冷却水温254汽机工作转速rpm30005额定功率kw120006前汽缸上半重kg28507中汽缸上半重kg27008后汽缸上半重kg28009上缸总重(不含隔板)kg835010上缸下半重kg195011中缸下半重kg290012后缸下半重kg740013下缸总重(不含隔板)kg1230014汽机本体最大尺寸mm532535903530长宽高15汽机转子总重kg664116汽机转子总长Mm415817汽机转子最大直径mm1904第十级叶轮18发电机定子总重kg2080019发电机转子总重kg880020发电机转子总长Mm583921凝汽器净重kg2166022汽机临界(一级)转数rpm16107安装程序及节点71 施工程序方框图基础验收设备开箱检验设备安装垫铁布置台板轴承座安装汽缸组合下汽缸安装轴承装配转子对中通流部分安装扣大盖联轴节对中调速部分安装盘车装置安装二次灌浆油循环静态调试抽真空试验汽机冲转机组带负荷试运转冷凝器底板安装冷凝器顶入位钢管胀接水压试验焊簧底座安装找正焊接灌水试验辅机安装工艺管道安装管道试压吹扫油管道酸洗辅机单机试运分部系统试运发电机台板安装后轴承座初找正发电机转子初对中气隙调整、磁力对中定子端盖安装励磁机安装二次灌浆定子安装发电机穿转子8汽机安装81 垫铁安装811 斜垫铁与平垫铁之间以及台板与垫铁之间应进行研刮，接触面积应大于75%，0.05mm塞尺一般塞不进，局部塞入部分的深度及宽度不得大于垫铁边长的四分之一。812本机组垫铁的安装采用座浆法。813 座浆时按座浆混凝土配比做好试块送理化实验室进行试验。814 座浆混凝土配比（重量比）： 425#硅酸盐水泥：水：砂子（0.40.5mm）：铝粉=1：0.4：2.0：0.0004815 在基础上按垫铁布置划出垫铁位置，铲出麻面，清理油污，并用压缩空气吹干净（并根据设备安装标高精确计算出座浆垫铁标高）。816 在清理好的基础上刷一层薄的425#硅酸盐水泥素浆层，并养护24小时。817 将配制好的混凝土灌入16016055的模具中捣实，将平垫铁放置在上面调整标高和水平，其水平偏差应不大于0.04mm/m，标高允许差为1mm。818 平垫铁标高的确定 平垫铁上平面标高=汽机中心标高-汽机中心至台板下底面的距离-斜垫铁厚度（一组两块）。819 本机且采用垫铁规格 斜垫铁100100，薄边厚度15mm，斜度1/10，平垫铁12012019。8110 垫铁座浆的养护时间由实验室测得的试块达到要求强度的时间确定，其强度达75%以上方可承载。82 台板安装821 台板就位前在基础需进行二次灌浆的地方凿出新的麻面并清理干净。822 对台板进行外观检查，其与轴承座及汽缸的接触面应光洁无毛剌，与二次浇灌混凝土结合的部位应清洁无油漆、污垢。823 用涂色法检查台板与轴承座及汽缸的结合面，每平方厘米有接触点的面积占全面积的75%以上，接触面应密实，0.05mm塞尺一般塞不进，不合格时进行刮研，反复检查直到符合要求。824 安放好斜垫铁，将台板吊装就位并进行调整，其标高允差为1mm，且其偏差方向应一致（同为正或同为负），台板螺栓孔中心线允差为2mm。825 螺栓下部的垫板应安放平正，与基础接触应密实，螺栓垂直度的允许偏差为L/200，且不大于5mm。83 前轴承座安装831 对轴承座的油室及油路进行彻底清理，保持其清洁畅通，无任何杂物，如有能溶于汽轮机油的油漆应予清除。832 对轴承座油室进行煤油渗漏试验，灌油高度应不低于回油管的上口外壁，时间持续24小时。833 测量前轴承座纵向键及键槽尺寸，沿滑动方向取三点测量，三点测得的尺寸相互差均不得超过0.03mm，键槽与键的宽度之差应与键槽两侧向隙相符。834 将前轴承座吊装就位并进行调整，在轴瓦洼窝处测量轴承座的纵、横向水平允差为0.20mm/m。835 调整滑动面，使汽机的膨胀余量达到设计要求。84 汽缸安装841 对汽缸进行外观检查应无裂纹、夹渣、重皮、焊瘤、气孔、铸砂和损伤，各结合面、滑动承力面、法兰、洼窝等加工面应光洁无锈蚀和污垢、防腐层应全部清除掉，蒸汽室内部应彻底清理，无任何附着物。842 汽缸组合8421 根据现场设备放置情况，汽缸的组合选在汽机间的7米层进行。8422 用桁车将前中缸下半及后缸下半吊至7米层，后缸下半找平后垫平稳，桁车吊起前中缸下半进行对接，垂直中分面紧三分之一螺栓后检查，前中缸与后缸接合部位的高低差应小于0.02mm，汽缸的水平度应一致定位销孔不得错位，如不合要求，则需研究处理。8423 以上检查合格后，解体在两垂直结合面分别涂上密封胶，加上垫片，打入定位销，对称紧固垂直中分面螺栓，再次检查，前中缸与后缸接合部位的高低差，汽缸水平度及垂直中分面间隙。8424 检查合格后，将垂直中分面螺母与汽缸壁点焊固定。843 将组合好的下汽缸吊装就位，其横向水平偏差一般不应超过0.20mm/m,在中分面口初找纵向水平。844 合缸检查8441 上缸的组合方法同下缸一样，上缸组合好后，采用双钩法翻缸。8442 将上缸吊起进行合缸，将上缸吊起后应保证其中分面的水平，使用导链使汽缸平稳落下。8443 紧三分之一螺栓后检查汽缸的结合面，其间隙应符合要求，如不合格，则涂色刮研，直到符合要求。8444 汽缸结合面要求汽缸种类高压缸中压缸低压缸结合面类型水平结合面垂直，水平结合面垂直，水平结合面按冷紧要求紧固三分之一螺栓，用塞尺检查应达到的要求0.03mm塞尺自内外均不得塞入0.05mm塞尺自内外两侧检查一般不得塞入，个别塞入部分不得超过汽缸法兰密封面宽度的三分之一0.05mm塞尺不得通过，在汽缸法兰同一段面处从内外塞入长度，不得超过法兰宽度的三分之一85 轴承安装851 检查轴承乌金有无夹渣、气孔、凹坑、裂纹等缺陷，承力面部位不得有粘合不良现象，检查轴瓦进油孔，应保证其畅通。轴承的各部件应有钢印标记，以保证安装位置和方向的正确。852 推力轴承前轴承的安装8521 检查轴承体球面与球面座的接触情况，其接触面积应不小于50%，并均匀分布，接合面用0.03mm密尺塞不进，如尽责接触不良，不宜修刮，应通知制造厂处理。8522 组合后的球面瓦水平结合面不允许错口，用0.05mm塞尺应塞不进。8523 检查推力瓦块，推力瓦应逐个编号，测其厚度差应不大于0.02mm，如超过此数值，不宜立即进行调整，待总装时将推力盘压向推力瓦块，视磨痕情况再进行调整。8524 用塞尺检查轴瓦与轴颈的侧间隙，应为0.120.16mm，且沿轴向全长均匀一致，塞入深度以1520mm为宜。8525 用压保险丝法测轴瓦与轴颈的顶间隙应为0.240.32mm。853 径向轴承的安装8531 检查轴承垫块与轴承座洼窝的接触情况，其接触面积不应小于50%。8532 轴承下部垫块在未放转子时与轴承座之间应有0.030.05mm的间隙,以保证放入转子后三处垫块均与洼窝接触良好。8533 径向轴承的顶间隙应为0.380.48mm，侧间隙应为0.190.24mm，测量方法同推力轴承间隙的测量方法。8534 检查轴承中分面间隙，0.05mm塞尺应塞不进。854 轴瓦刮研8541 轴瓦与轴颈的接触角应为3050。8542 径向轴承在接触角弧段内沿轴向与轴颈的接触应均匀，接触面积应大于75%，如不合要求，则需进行刮研，反复进行检查直到达到要求。86 转子找中心861 转子对中是一项同转子中心位置，转子与轴承、轴承与轴承体接触情况、滑销间隙、汽缸纵向水平、转子扬度等诸多因素互相关联的重要工作，应综合考虑，慎重调整。862 测量转子的椭圆度和不柱度，应不大于0.02mm，转子找中心以前后汽封洼窝为基准，测量部位应光洁，且作出记号，保证每次都在同一位置测量。863 在轴瓦上浇上透平油，用专用工具起吊转子，并调整好转子后轴颈水平，将转子缓缓落到轴瓦上。864 在转子对中调整时，对前汽封洼窝处，通过整前轴承座的三维坐标满足要求，调整的同时检测前轴承座的水平、汽缸的水平和扬度、推力轴承承力面与推力盘的平行度、后轴颈水平。865 转子在后汽封洼窝处的对中，首先应考虑在调整轴承的影响，调整机后轴承座垫块和缸的三维坐标，同时检测8.6.4项的内容。866 转子对中应达到的要求 后轴颈扬度为0，向高压端扬起，在前后汽封窝处测得的a、b、c值满是：|a-b|=00.05mm |c-(a+b)/2|=00.04mm867 在转子对中调整好后应复查轴颈和轴瓦的接触情况。并在前后轴颈上测量主轴的水平，汽缸中分面等各处的水平。87 垫铁检查地脚螺栓紧固871 再次检查垫铁接触情况，用0.05mm塞尺一般塞不进，局部塞入部分的深度和宽度不得超过其边长的四分之一。872 检查合格后，正式紧固地脚螺栓，将下端螺母与垫块点焊，在垫铁侧面点焊，并进行一次灌浆。88 通流部分安装881 清洗汽缸、汽封体、汽封圈、转子向导叶环、隔板等，作外观检查应无缺陷。882 测量隔板中分面键与键槽的尺寸，隔板与汽缸装配的键与键槽的尺寸，并作记录，键与键槽的配合应符合图纸要求。883 检查隔板悬挂销与隔板及汽缸的水平面接触面积，应不小于60%且接触均匀。884 检查上下隔板中分面间隙，用0.05mm塞尺一般塞不进，局部塞入部分的深度和宽度不得超过其边长的四分之一。885 以前后汽封洼窜中心为基准拉钢丝对隔板进行找中心，钢丝对洼窝中心位置的偏差应不大于0.05mm，钢丝的直径选为0.3，拉钢丝的紧力应为钢丝极限强度的四分之三左右，隔板对中应达到如下要求：|a-b|0.05mm (a+b)/2-c-0.05mm886 隔板对中调整可将隔板挂耳补焊，修刮或加整张钢质调整垫片。887 测量各级通流部分间隙并作记录，其数据应与图纸依尺寸相符，对不合格的进行研究处理，测量点应在动静部分最突出的位置。888 隔板推力盘轴向间隙至0.40mm。889 检查汽封套的水平结合面及垂直接合面，在紧固螺栓的情况下，0.05mm塞尺应塞不进。8810 用塞尺及贴胶布法测量汽封间隙，对不合格的进行调整。8811 按压汽封块，应能用手自由按入，松手后自动弹回原位，一般应有3.5mm的退让间隙。附1：通流部分间隙（mm）附2：汽封间隙（mm）89 汽机扣大盖891 扣大盖前应作好充分准备，明确分工，统一指挥，保证扣盖工作顺利连续进行。892 扣盖前对汽缸内部及中分结合面进行清理，保证彻底清洁，无任何杂物，对通流部分作详细检查，保证准确无误。893 用双钩法翻上缸并缓缓吊起，找好其水平结合面的纵、横向水平度，使之与下汽缸一致。894 试扣大盖 装上汽缸导杆涂上黄油，将上缸沿导杆缓缓落至下缸上，分别在不紧螺栓和紧1/3螺栓的情况下同时测取汽封套、隔板间隙，检查汽缸水平中分面间隙，盘动转子，用听棒监听汽缸内部有无异常声音。895 正式扣大盖 试扣大盖检查合格后，将上缸续续吊起，再次清理汽缸结合面，在下汽缸法兰结合面上均匀涂上0.5mm厚的铁锚604密封胶，缓缓落下大盖，当大盖落至离下缸510mm时，打入定位销，将大盖全部落下。896 螺栓紧固8961 紧固螺栓的顺序，宜从汽缸中部开始，左右两侧对称的分别向前后汽封处依次拧紧。8962 冷紧 用1米长加套管扳手由两人进行冷紧，冷紧力矩为400NM。8963 热紧 用电加热器从螺栓中心孔对螺栓进行加热，直至一人用一米长扳手可转动螺帽至需要角度为止，热紧时应特别注意螺栓不得转动，热紧值：M64440026M72435036M68446036M72446036897 热紧完毕后，对滑销系统进行检查，其间隙应满足图纸要求。898 安装后汽缸导板，使其达到设计要求。附3：转向导叶环及隔板与汽缸的配合间隙（mm）810 汽轮机与发电机联轴节对中8101 联轴节对中以调整好的汽机转子中心线为基准，调整发电机转子来满足对中要求。8102 测量联轴节端面瓢偏，不应大于0.02mm。8103 联轴节对中时两法兰的相对位置应按制造厂的记号对正。8104 在测量轴向误差时，必须在互成180半径相等的两个对应点同时测量，以消除转子的窜动引起的误差，并架一百分表测量轴的轴向窜量。8105 联轴节对中的径向允许偏差为0.04mm，轴向允许偏差为0.03mm，并保证上张口00.03mm。8106 联轴节对中合格后，在进行铰孔前，须进行复测，且铰孔工作在混凝土强度达到70%以上方可进行。8107 在铰孔过程中，不允许进行任何影响联轴节中心的工作。8108 孔铰制完毕，安装螺栓时应加润滑剂,用小榔头轻轻敲人,不得过松或过紧,装好后,螺栓与螺栓孔应作对应的钢印标记。8109 联轴节螺栓的锁紧螺钉不得用其他螺钉随意更换，否则会影响转子的动平衡。811 调节保安系统安装8111 将调速器解体检查、清理、保证油室、油路清洁通畅。8112 检查滑阀与滑阀套的间隙，滑阀行程，滑阀重合度应符合图纸要求，滑动部件应滑动自如，无卡涩现象，滑阀的定心小孔应通畅，检查错油门下的逆止阀，应能上下滑动自如。8113 油动机活塞行程，油动机活塞环与筒壁间隙应符合图纸要求。8114 油动机底部与轴承座上部接触面积应达75%以上且分布均匀，在不紧螺栓时0.05mm塞尺应塞不进。8115 调整调节汽阀阀碟升程，调整时使六个阀碟与横梁下平面贴紧，用块规测量阀碟上部螺母至横梁上平面的距离，应分别为1.5mm、18.07mm、24.64mm、31.21mm、39.08mm、46.59mm（按阀碟顺序）调整好后，将背帽锁紧并点焊。8116 测量油动机活塞行程及调节汽阀行程调整边杆长度，使调节汽阀在全关时，油动机活塞行程有12mm的余量。8117 检查自动主汽门及操纵座，各部分尺寸应符合图纸要求，阀盖与阀壳结合面的齿形钢垫片应完好，不应有连通内外的沟槽。8118 用涂色法或划铅笔印法检查阀碟与阀座的严密性，不合格时应研究处理。8119 测量主汽门操纵座节流孔尺寸及活塞与下盖间距，应保证在全关时d=5mm，c=7mm。81110 主汽门的标高及中心线应符合设计要求，偏差不得超10mm。81111 检查危急遮断器的行程是否符合要求，各油路是否畅通，检查滑阀能否滑动自如。81112 调整危急遮断器拉钩至轴颈的距离为0.81.2mm，安装完毕后，用手按下危急遮断器，拉钩应能挂上，手拍危急遮断器，危急遮断器应能迅速脱钩弹出。812 前轴承担盖8121 对轴颈用桥规测量并记录。8122 对轴承座内作彻底洹，保证内部清洁。8123 检查轴承座与上盖接合面间隙，在通油孔周围0.03mm塞尺不得塞入，不合格时应研究处理。8124 在结合面上涂密封胶，扣盖对称紧固螺栓。813 盘车装置安装8131 用百分表测量出啮合齿轮的齿侧间隙，用涂色法检查啮合情况，用压铅丝法测齿顶间隙。8132 检查盘车装置的供油控制器，就保证在套管压下位置时接通油路，在套管升起位置时，切断油路。8133 盘车装置与轴承座的接合面在不加密封胶紧固螺栓后，0.05mm塞尺应塞不进，检查合格后，加密封胶，对称紧固螺栓。8134 组装好的盘车装置，用手操作应能灵活脱开和咬合。814 基础二次灌浆8141 二次灌浆宜将汽轮机、发电机、励磁机一次浇完。8142 灌浆前应按要求做出试块与二次灌浆层在同样的条件下养护，按要求的时间做强度试验。8143 灌浆前在基础上打出新的麻面，并清理干净用水养护24小时。8144 装设模板，并检查二次灌浆部位不得妨碍汽轮机及管道的膨胀。8145 浇灌完毕后应按要求进行养护，养护期满后拆除模板，外观和质量应符合设计要求。9发电机及励磁机的安装91 底板安装911 根据垫铁布置图，在基础上放置垫铁，放置位置应在地脚螺栓两侧和负荷集中的地方。912 将发电机底板吊装就位，进行找正、找平。913 将后轴承座吊装就位，用拉钢丝法初步与汽轮机转子对中。914 将轴瓦清洗后，装入轴承座内，浇上透平油，然后用桁车将发电机转子吊装就位，以汽机转子为基准进行联轴初次对中。915 检查轴瓦与轴颈的顶间隙与侧间隙，对不合要求的进行研刮或调整。916 吊开转子，紧固地脚螺栓。92 发电机定子安装 将定子吊装腔作势到底板上，调整好纵、横中心线。93 发电机穿转子931 发电机穿转子利用接长轴法进行。932 在电子转子靠近汽机端装上接长轴，同时将后轴承连同轴承座一并装到转子的另一端，将转子吊起，调好标高和水平后，缓缓向定子移动，当第一次绑扎点靠近定子端部时，接长轴已从定子另一端伸出，此时在定子内放一适当厚的橡皮垫，将转子落在定子铁芯上，将钢丝绳更换绑扎在接长轴上和靠近后轴承座处，重新起吊，缓缓将转子移到规定位置。 在后轴承座就位时，应在轴承座与台板之间加整张绝缘垫片，在与台板联接的螺栓孔中加绝缘套筒。 轴承座下的垫片调整好后，在联轴节精找中之前，应测试后轴承座绝缘，如不合格，应调整好后再进行联轴节精找中，以免造成找中工作的返工，同时，在找正完毕，打定位销孔及铰孔的过程中，以及打入定位销时，不可将轴承座的钢质垫片打出飞边和台板及轴承座接触上。933 检查并调整空气气隙使之符合要求。934 先找出转子和定子的磁力中心线并作标记。调整发电机定子与转子的磁力中心，使定子中心线向励磁机端偏移3.5mm。94 端盖安装941 检查风挡及端盖密封圈间隙。942 端盖与定子试配、铰孔。943 对定子内部进行彻底清理，检查确保内部清洁无杂物，办理封闭签证，最后封闭端盖。95 励磁机安装951 将励磁机吊装就位，进行找正。952 调整间隙达到图纸要求。953 最后紧固与底座连接螺栓。10凝汽器安装101 排气接管的安装1011 此工作在汽缸组合时一起进行。1012 对后汽缸排汽法兰及排汽接管法兰接合面仔细检查，如发现由于运输装卸而造成的擦伤等缺陷，应在安装前消除。1013 将两法兰接合面清理干净，涂上熬熟的亚麻仁油混合石墨粉，放上垫片后进行组装，并且必须均匀对称地拧紧法兰螺栓，以保证结合面接合良好，然后同后汽缸一起就位。102 凝汽器顶入位 将凝汽器底板放到基础上，进行找正，调整其标高为+1660，用桁车将凝汽器吊装就位，进行临时支撑。103 对凝汽器内部进行彻底清扫，清除一切杂物和灰尘，并将顶部妥善封闭。104 检查凝汽器管孔应无毛剌、锈蚀，两边有145倒角，管孔应比铜管外径大0.200.50mm。105 在正式胀管前应通过试胀，确定扩张系数（一般为46%），胀口应无欠胀和过胀现象，胀口和翻边应平滑光洁，无裂纹和显著切痕，试胀合格后方可进行正式胀接。106 正式胀管 铜管胀接应先再管扳四角及中央各胀一根标准管以检查两端管板距离是否一致，以确定管子长度是否足够，以标准管为基准由内到外对称进行胀接。胀管长度约为管板厚度的7/8到6/8，进水端应伸出管板11.5mm并进行翻边，出水端应伸出管板13mm。107 凝汽器胀管结束后，汽侧作灌水试验，水位高出顶部铜管100mm，维持24小时应无渗漏。108 凝汽器汽侧灌水试验合格后，将水室大门法兰密封面涂上密封胶，加上垫片，紧固螺栓，对水室进行严密性试验。109 弹簧座架的安装1091 将凝汽器用顶丝顶起，使进汽室按口平面与后汽缸上的排汽接管底平面相接。1092 将凝汽器底板调整至距离弹性底座为L=425毫米，然后对底板进行二次灌浆。1093 待二次灌浆凝固后，把弹簧及其他零部件放入，松开顶丝，使凝汽器压在弹簧上，弹簧倾斜不得大于10mm。1094 向凝汽器室空间灌满一半水（即运转的水量的一半）。凝汽器灌水后，因水重量而下沉，均匀地调整凝汽器基础上的顶丝，把它顶向汽机的排汽接管，使凝汽器进汽口平面与排汽接管底面相距23毫米时（间隙均匀），在凝汽器内侧进行焊接，其焊接过程见示意图。按图示数序进行点焊（点焊长度为100mm），然后按图示箭头方向，向四周焊接。在焊接过程中应用百分表监视汽缸台板四角的变形和位移，当变形大于0.10mm时应暂时停止焊接，待恢复正常后再继续施焊。1095 测量每一弹性座架的弹簧支座和底座之间的距离A见弹簧座架安装图。将每个垫铁根据实测数据加工到A尺寸。再提高凝汽器12毫米，放入垫铁，垫铁安妥后，松开顶丝。1096 安装完毕后，将凝汽器汽室灌水至汽轮机后汽缸接近未级叶片，检查其各接口之密封。凝汽器下面各部分和座架应另加支撑，以避免弹簧过载而变形损坏凝汽器其他部件。附1：胀管示意图2弹簧座架安装图SA二次灌浆层a3焊接示意图11劳动力安排序号工 种人 数备 注1钳工52起重工13机械工14电焊工15技术员112安全技术措施121 在双层作业空间设置安全网，汽机平台上的预留孔洞上铺临时盖板。122 配备消防器材并放在醒目处。123 各种电气设备均应安装漏电保护器。124 桁车操作人员必须持证上岗。125 严禁在起吊设备下站人。126 在使用行灯时，其电压不可超过36V，并且必须用保护罩。127 禁止将电源裸线插入插座中或将裸线钩在电源开关上。128 在光线不足或夜间施工时，设置足够的照明。129 对施工机具经常进行保养，并定期进行鉴定。1210 对施工机具裸露的转动部分，设置保护罩。1211 对大型机械的操作人员，进行专业培训，考试合格后，持证上岗。1212 在使用油压千斤顶时，严禁工作人员站在安全栓的前面。1213 在使用倒链时，起重链条不得打扭，并严禁拆成单股使用。1214 在使用桁车完毕或工作忽然停电，应先将控制器恢复到零位，然后切断电源。1215 经常性的对职工进行安全教育，提高职工的安全意识。13质量保证措施131 在施工过程中积极贯彻公司的质量方针。132 实行和深化A、B、C（R）质量管理法，按照工序进行顺序，确定质量控制点。133 严格控制执行ISO-9001质量认证体系的运行程序。134 充分发挥QC小组的作用，把先进的管理办法和QC活动结合起来，确保安装质量。135 经常性的组织职工学习规范，施工过程中严格执行相应的规范。136 质量控制点序号控制点内容等 级备 注1开工报告审批AR2设备开箱检验AR3基础验收BR4基础垫铁AR5合板安装BR6轴承座安装BR7汽缸安装BR8轴承安装CR9转子对中AR10隔板对中AR11通流部分安装BR12汽机扣大盖AR13联轴节对中AR14调速部分安装CR15盘车装置安装CR16二次灌浆AR17发电机定子安装BR18发电机穿转子BR19励磁机安装BR20凝汽器水压试验CR21凝汽器与下汽缸连接AR22凝汽器与下汽缸连接BR23辅机安装CR24工艺管道安装CR25工艺管道试压、吹扫AR26油管酸洗AR27油循环AR28辅机单机试运AR29分部系统试运AR30汽机静态调试AR31汽机试运转AR14工、机、量具一览表序号名 称型 号 规 格单 位数量1交流焊机台12移动空压机0.9m3/min台13卷扬机3t台14电动试压机400kg/cm2台15电动胀管机20台16液压千斤顶10t台47砂轮切割机RUOBL-355台18手把砂轮机100台29台式钻床613台110磁力电钻624台111酸泵台112滤油机台113滤纸400400张200014气焊工具套115导链2t、5t、10t台各216卡环2t、5t、10t个各417合像水平仪0.01mm只218框式水平仪150150、0.02mm块219铁平台0级400600台120楔形塞尺把221塞尺300，400把各822块规0级83件套123百分表030mm，0.01,30块624百分表030mm，0.01,50块225千分表05mm，0.001,30块326压力表10mpa块227磁力表座套628三角刮刀300,150把各429半圆刮刀150,175把各230带表游表卡尺0.02mm,0150mm把231深度游表卡尺0.02mm,0300mm把232外径千分尺025把233外径千分尺2550把234外径千分尺200225把235内径千分尺1001225套136台虎钳转盘式150mm抬137套筒扳手32件套138内卡（弹簧）100,125,200,300把各139外卡（弹簧）100,125,200,300把各140钢字号3.5mm数字套141钢字号3.5mm字母套142分规22片(公制)套143分规22片(英制)套144板牙1.222套145丝锥1.222套146线锤0.2kg只147线锤0.5kg只148三角锉80,100,125,200把各149平刮刀175,200,250把各450内六角扳手套151钢丝0.3米3052划规200把153卡簧钳把115手段用料一览表序号名 称型 号 规 格单 位数 量1医用胶布筒32黑铅粉kg23红丹粉kg0.54面粉kg405破布kg406煤油kg1007密封胶铁锚604只208研磨膏针管式只59钢板=20T0.210槽钢12T0.411角钢L636t0.1附录1：胶布印痕情况对应的间隙值判断序号胶布印良情况间隙值（mm）1胶布无红色0.752胶布刚见红色0.753胶布有较深的红色0.650.754胶布表面被压光、颜色变紫0.550.655胶布表面磨光，呈黑色，两层胶布刚见红色0.450.50注： 1此表示指三层胶布的情况,非三层胶布可类推；2采用医用胶布，每层0.25mm；3在汽封齿上沿轴面贴胶布，各层胶布长度位次减少510mm，然后在转子对应部位抹上红丹油，盘动转子一周，吊开检查，各部汽封应要扣盖检查。4对于汽封间隙在0.3mm左右的，可在贴布内附上约0.08描图纸（薄纸），薄纸的长度均应短于胶布。附录2： 汽轮机转子弯曲度的测量方法1沿转子轴的同一纵断面装设68块千分表，架设位置要尽量选择在轴的光滑无损伤处。2将预测部位8等份，顺序编号，其第1点位置与飞锤飞出位置相同。3测量前各千分表读数应尽量固定在同一数值，并测量各百分表之间的距离，作好记录。4盘转子一周，读数均应回到原始数据。5再次盘动转子，分别记录各测量千分表的读数，共测二次。6将各处相对180的两个读数相减并除以2，然后将计算结果按比例画出一个箭头，箭头指向数值大的一侧，如此8个测量点则有4个值为轴四个纵断面某一点各自的弯曲度，按上述方法处理其它千分表的读数。7以转子轴中心为横坐标，同一纵断面的弯曲值画在纵坐标上，建立直角坐标系，用直角坐标系即可得出，读纵断同的最大弯曲值M。8在四个纵断面的四条曲线中取最大的一个弯曲值，即为该转子的弯曲度，应符合制造厂的规定。12345678转子弯曲测量记录表编号（1-5）/2（2-6）/2（3-7）/2（4-8）/2123456
