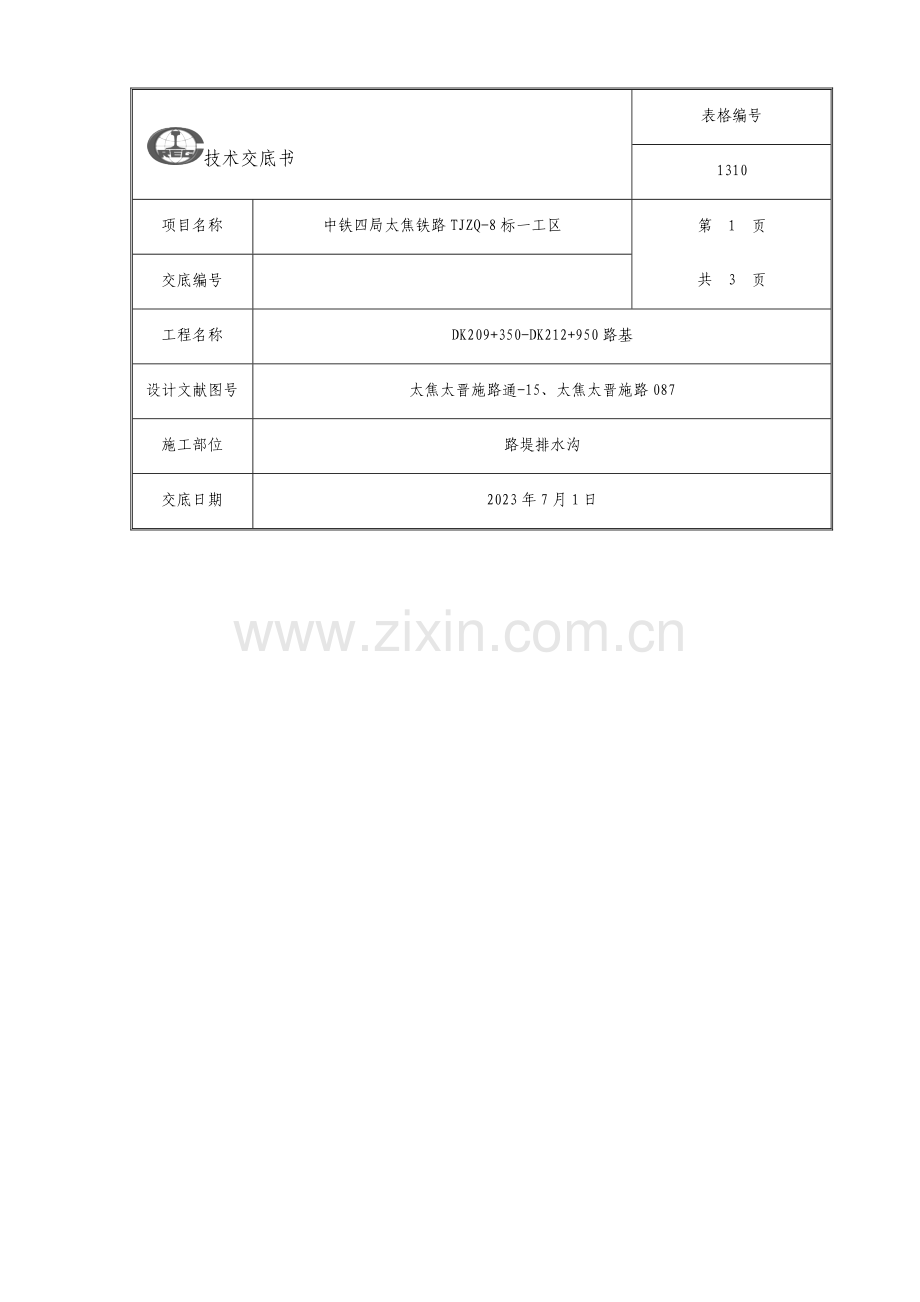

路堤排水沟技术交底.docx

技术交底书
表格编号
1310
项目名称
中铁四局太焦铁路TJZQ-8标一工区
第 1 页
共 3 页
交底编号

工程名称
DK209+350-DK212+950路基
设计文献图号
太焦太晋施路通-15、太焦太晋施路087
施工部位
路堤排水沟
交底日期
2023年7月1日

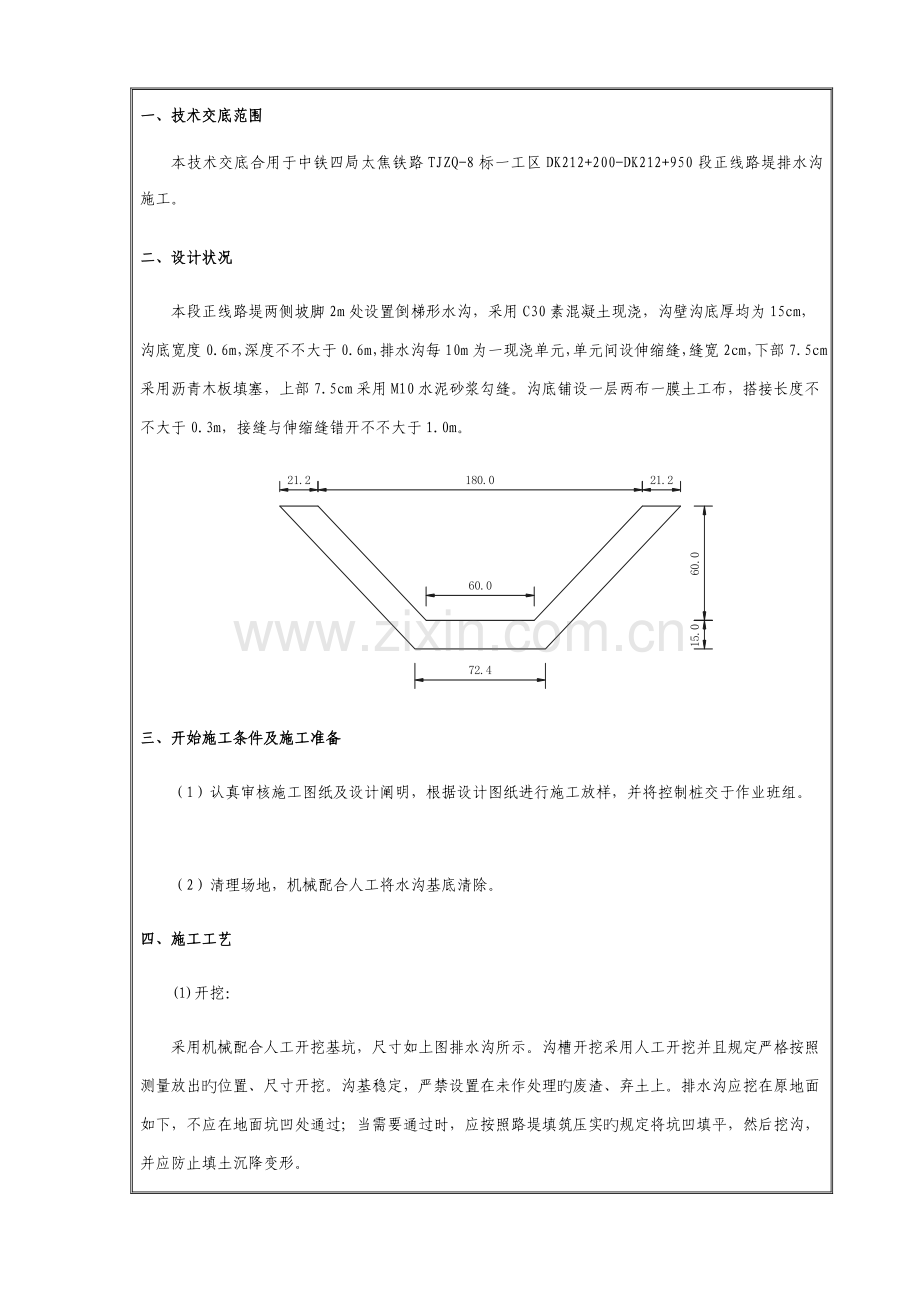

一、技术交底范围
本技术交底合用于中铁四局太焦铁路TJZQ-8标一工区DK212+200-DK212+950段正线路堤排水沟施工。
二、 设计状况
本段正线路堤两侧坡脚2m处设置倒梯形水沟，采用C30素混凝土现浇，沟壁沟底厚均为15cm，沟底宽度0.6m，深度不不大于0.6m，排水沟每10m为一现浇单元，单元间设伸缩缝，缝宽2cm，下部7.5cm采用沥青木板填塞，上部7.5cm采用M10水泥砂浆勾缝。沟底铺设一层两布一膜土工布，搭接长度不不大于0.3m，接缝与伸缩缝错开不不大于1.0m。

三、 开始施工条件及施工准备
（1）认真审核施工图纸及设计阐明，根据设计图纸进行施工放样，并将控制桩交于作业班组。
（2）清理场地，机械配合人工将水沟基底清除。
四、施工工艺
(1)开挖：
采用机械配合人工开挖基坑，尺寸如上图排水沟所示。沟槽开挖采用人工开挖并且规定严格按照测量放出旳位置、尺寸开挖。沟基稳定，严禁设置在未作处理旳废渣、弃土上。排水沟应挖在原地面如下，不应在地面坑凹处通过；当需要通过时，应按照路堤填筑压实旳规定将坑凹填平，然后挖沟，并应防止填土沉降变形。
(2)现浇水沟
当沟槽开挖至设计标高并经监理工程师验收合格后，可进行排水沟浇筑。排水沟采用C30砼，在拌合站集中拌制，砼搅拌运送车运至现场，浇筑砼时应采用小直径振捣器进行振捣，必要时用Ф25钢筋人工辅助插捣密实，严格控制截水沟砼顶面高程，保证沟底不产生积水现象。对浇筑完毕旳砼及时进行养护，洒水覆盖养护至少7天以上。。
五、质量原则

六．注意事项
1、排水沟选择在晴天施工； 
2、排水沟靠路基侧边线离堑顶外不不大于5m，困难地段可为2m，且不可超过征地红线。
3、排水沟出水口应牢固，以防被雨水冲塌并且与其他排水设施平顺衔接；
4、排水沟靠山侧沟壁不得高出地面，且沟顶与地面必须整平顺接，以便汇入地表水；
5、排水沟不应向路堑侧沟排水，受地形限制需要排入侧沟时，必须设置急流槽，并根据排水沟流量调整下游侧沟截面尺寸；
六、安全、环境保护、文明施工
1）安全规定:
① 各项临时设施布置要合理、紧凑、整洁、有序、安全、卫生，严禁私自随意搭建。
② 施工作业人员上岗前应获得上岗证，作业时应遵守有关操作规范及规程。
③ 加强安全教育，使之制度化、常常化，提高全体人员旳安全意识，贯彻专业检查和群众检查相结合旳原则，施工现场设专职安全员，做到随时检查督促，发现隐患及时排除，严禁违章作业。
④ 坚持班前安全教育和检查。进入施工现场人员均佩戴安全帽，严禁穿拖鞋、高跟鞋进场作业。
（2）环境保护规定:
① 凡对环境有污染旳废物,如建筑垃圾、生产垃圾、泥浆等废弃材料等，必须征得建设单位和当地环境保护部门同意后，在指定旳地点排放、堆码、掩埋或销毁。
② 做好当地水系旳保护工作，在施工时对边坡及时进行防护。植被绿化，弃土、弃渣及时运出现场，不得随意堆弃。
③ 便道、搅拌站旳设置及大堆料旳堆放等临时设施应充足考虑其对原地面排水旳影响，以免阻挡地表径流旳排泄。
④ 材料、机械不得随意乱放。要认真计算、合理调配，做到工完料尽、场清。
（3）文明施工规定:
① 施工现场设备、材料堆放、场地道路、临时生产和生活设施进行统一合理布局，并纳入施工组织设计。项目经理必须组织制定并监督文明施工旳目旳、原则，制度以及工程各阶段实行文明施工旳计划和措施，指定各作业场所，材料堆放场，生活设施旳文明施工负责人。
② 文明施工旳制度包括：各负责人旳权利和义务；环境管理；场地设施管理；安全生产和防火管理；教育培训；检查验收规定；卫生管理；档案管理。
③ 加强施工队伍旳全面管理，坚持岗前培训和持证上岗，严禁接受“三无”人员。，做好施工现场旳安全保卫工作。
七、成品保护
（1）混凝土浇筑后，应及时进行洒水养护。
（2）水沟施工完毕后，防止施工机械及来往车辆对水沟旳破坏，需及时在水沟内侧设置醒目旳警示、标示牌、警戒线，对成品进行保护。

附件及附图：
