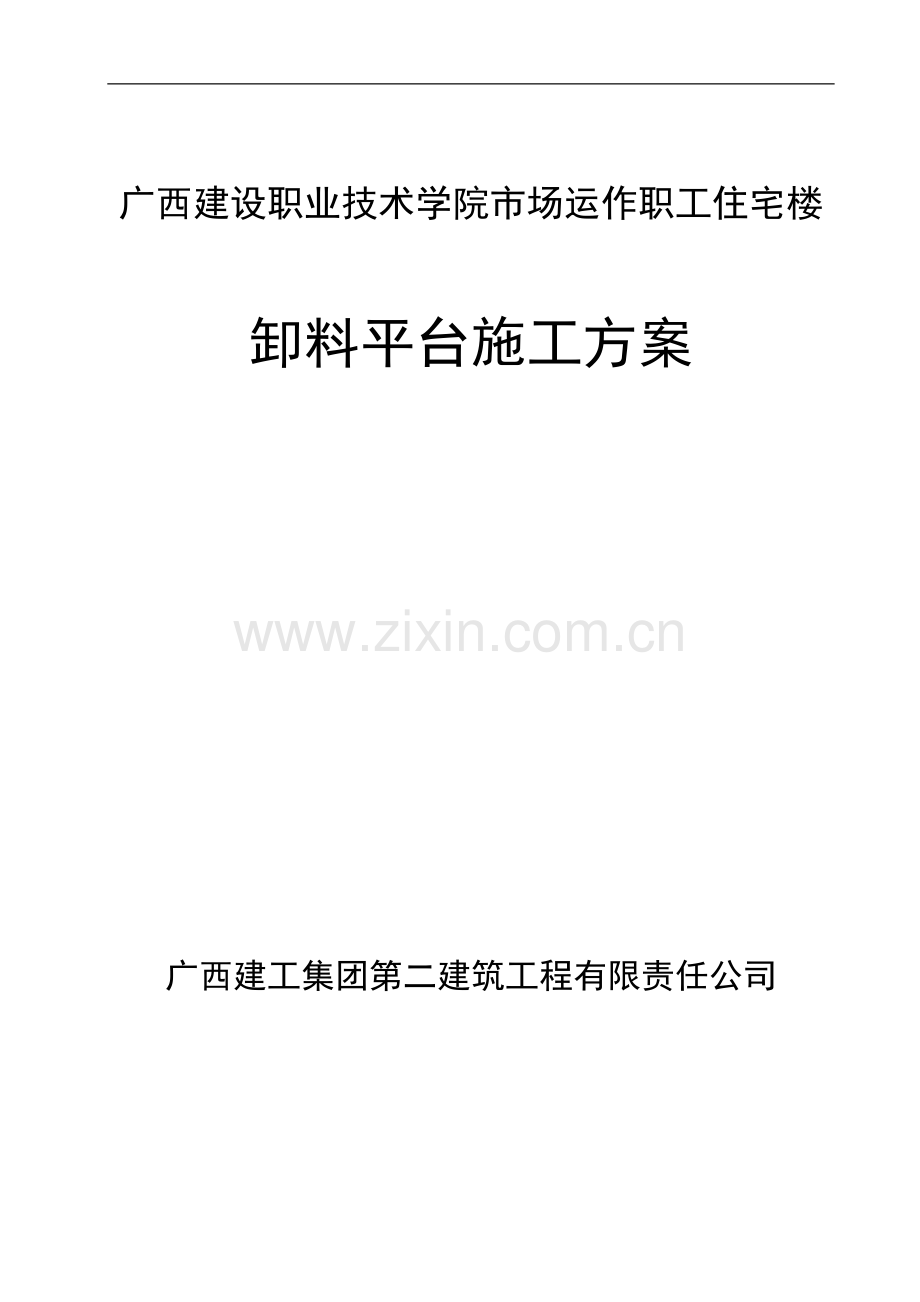

建院楼卸料平台施工方案(1).doc

广西建设职业技术学院市场运作职工住宅楼

卸料平台施工方案

广西建工集团第二建筑工程有限责任公司

1

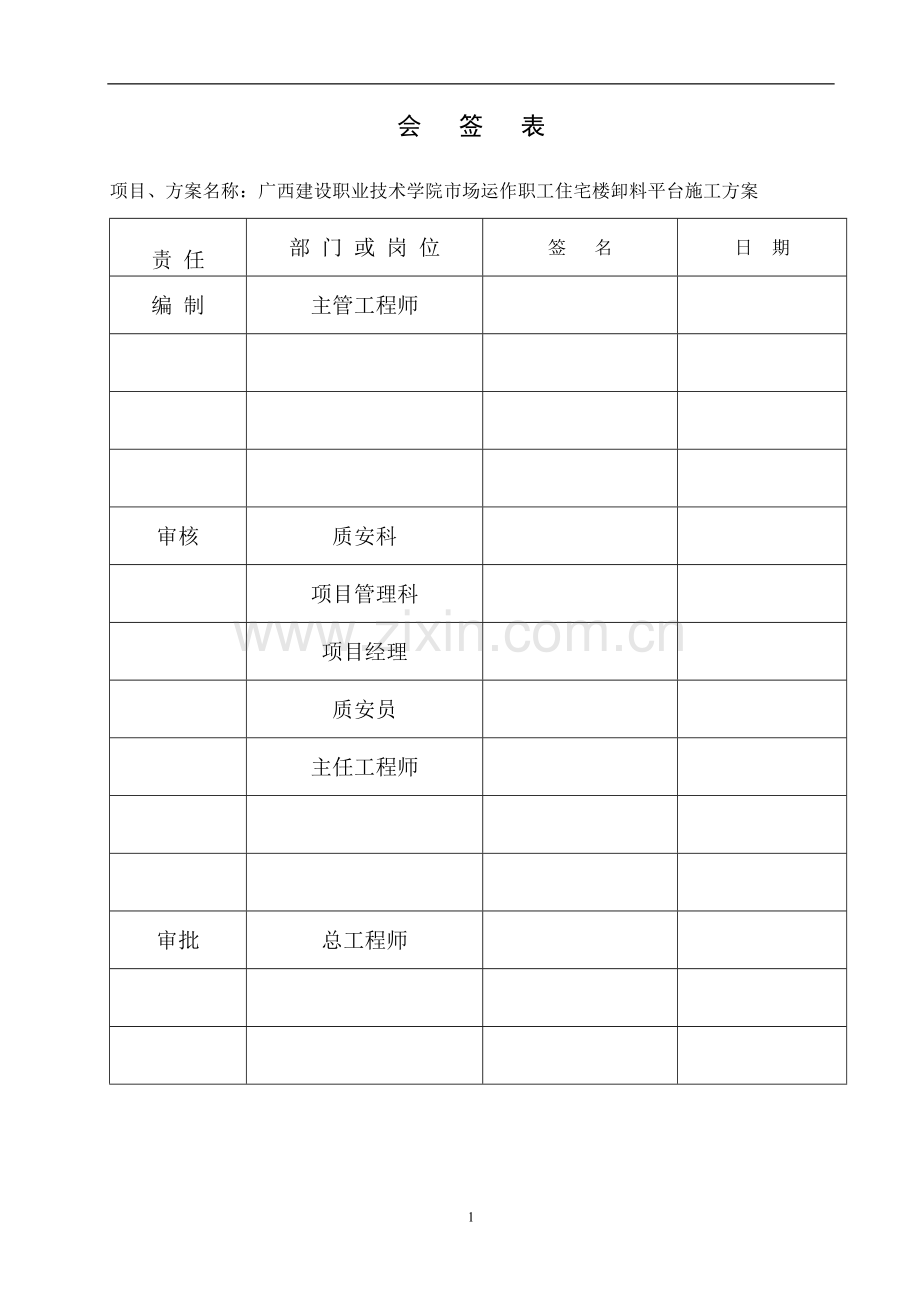

会 签 表

项目、方案名称：广西建设职业技术学院市场运作职工住宅楼卸料平台施工方案
责 任
部 门 或 岗 位
签 名
日 期
编 制
主管工程师

审核
质安科

项目管理科

项目经理

质安员

主任工程师

审批
总工程师

7

目录

一、编制依据 1
二、卸料平台搭设方式 1
三、搭设和使用要求 1
四、挑梁式卸料平台 1
4.1材料准备 1
4.2荷载传递路线 2
4.3横向水平杆计算 2
4.4悬挑钢梁验算 3
4.5结构边梁、悬挑梁验算 3
4.6楼板结构验算 5
4.7钢丝绳 6
五、附图
挑梁式卸料平台详图5

一、编制依据
《建筑施工扣件式钢管脚手架》（JGJ130-2001，2002年版）；
《建筑施工安全检查标准》（JGJ59-99）；
《建筑施工高处作业安全技术规范》（JGJ80-91）；
本工程施工图纸；
本工程施工组织设计。
二、卸料平台搭设方式
本工程为短肢剪力墙结构，地下1层地上16+1F层及20+1F层，标准层层高3.0m。根据施工需要，从六层楼面开始，分别在A座7～9轴和13～15轴、C座7～9轴和K～1/H轴阳台的位置各搭设两个卸料平台，B座F～1/D轴、S～Q 轴、18～1/19轴、及Z～S轴各搭设一个卸料平台。
现设计一种卸料平台搭设方式——挑梁式卸料平台。卸料平台构造尺寸分别如附图5所示。
三、搭设和使用要求
卸料平台杆件必须独立设置，不得与外架杆件连接。
应在卸料平台的显眼位置设置限荷标识，限重为1.5kN/m2。
卸料平台搭设前应按要求在指定位置预埋短管、钢筋，砼结构强度应达到设计强度等级。
搭设完毕应经过验收才能投入使用。
卸料平台使用过程中应加强检查，发现严重变形应立即停止使用，并报主管工程师处理。
卸料平台使用过程中严禁拆除任何杆件、扣件。当有六级及六级以上大风，雨、雾、雪天应停止使用，雨、雪后上平台作业应注意防滑。
在悬挑钢梁上搭设1.2m高的8#方钢栏杆，栏杆油红白相间的警示漆，底面与18#工字钢焊接牢固，在沿卸料平台的三个面以铁皮封闭。钢丝绳拉设到距悬挑方钢前头1m处，以起到保护作用，钢丝绳与挑梁、楼面梁的连接采用20圆钢预埋在相应部位。
搭设卸料平台处所留置的外架出入口处采用短钢管进行封闭，底面采用钢板焊接封底。
四、挑梁式卸料平台
4.1材料准备
单个卸料平台主要材料计划如下表：
名称及规格
用途
总需用量
备注
18#工字钢 (6m)
挑梁
2根
自备
［10(6m)
水平纵杆、横底杆
3根
自备
8#方钢(6m)
栏杆
5根
自备
20钢筋
悬挑梁预埋件
4个
自备
2500×1000×1.5mm钢板
满铺底部、护栏
5块
自备
4.2荷载传递路线
竖向荷载：施工荷载→钢板→横向水平杆→悬挑钢梁→边梁和楼板→悬挑梁。
4.3横向水平杆计算
施工均布活荷载标准值：1.5kN/m2。（参考《建筑施工高处作业安全技术规范》（JGJ80-91）附录五取值）
钢板均布荷载标准值：0.118kN/m2。
满铺钢板横向水平杆间距：1.25m。
槽钢自重相比甚小，可忽略不计。
按单跨梁持均布荷载验算中间横向水平杆的抗弯强度和变形。
a） 抗弯强度验算
横向水平杆上的线荷载标准值：。
横向水平杆上的线荷载设计值：。
最大弯矩：

。
横向水平杆采用［10，查表得，，δ=215N/mm2

［10强度满足要求。
b） 变形验算
按JGJ130-2001中5.1.8要求，挠度不应超过。

满足要求。
4.4悬挑钢梁验算
由横向水平杆传给悬挑钢梁的集中荷载：

，
护栏自重：g=0.118×1.2=0.142 kN/m

采用18#工字钢，查表得，δ=215N/mm2
=141×103×215=30.3KN.m＞23.87kN.m ，符合要求。
结论：18#工字钢梁强度满足要求。
4.5结构边梁、悬挑梁验算
验算荷载采用全部荷载进行验算，根据上面的计算简图，由横向水平杆传给悬挑钢梁的集中力对B点取矩，得：

由于有的拉结点靠近梁支座附近，有的靠近梁中，故对梁进行受剪、抗弯验算。边梁为200×400（选最小的梁计算），砼等级C25，fck=16.7N/mm2，fc=11.9N/m2。
（1）边梁抗剪验算：
在集中荷载作用下，
V=（0.2fcbh0）/（λ+1.5）=（0.2×11.9×200×350）/（6+1.5）=22.2KN>N2=22.14kN（λ为计算截面的剪跨比，λ=a/h0，其中a为集中荷载作用点至支座截面的距离，取λ=6。）
（2）边梁抗弯验算
以跨度最大的边梁进行验算，L=5m，面筋212、底筋214钢筋。
边梁自重g=0.2×0.4×25=2.0 kN/m

边梁跨中弯矩：
弯矩设计值：M抗弯= rsfyAS (h-ag)，其中，
配筋面积：As＝308mm2；
钢筋强度设计值：fy＝360 N/mm2；
截面尺寸：b×h＝200×400mm；
ag为受拉筋合力作用点至受拉面的距离，取35mm ；
，
，
，
故>，
边梁满足负荷要求。
（3）悬挑梁验算
悬挑梁截面尺寸200×400（选最小的梁计算），砼等级C25，fck=16.7N/mm2，fc=11.9N/m2。以悬挑长度L=1.8m的梁进行验算，梁面筋420、底筋214钢筋。
由图2计算支座反力得，
，悬挑梁受力简图见图3。

配筋面积：As＝1256mm2；
钢筋强度设计值：fy＝360 N/mm2；
截面尺寸：b×h＝200×400mm；
ag为受拉筋合力作用点至受拉面的距离，取35mm ；
，
，
，
>，
故悬挑梁负荷满足要求。

4.6楼板结构验算
根据简图可算出T=M荷/L1=23.87kN.m/2.1m=11.37kN。钢梁预埋钢筋采用20。
20钢筋抗拉强度为300N/mm2×201mm2=60.3KN＞T=11.37KN，单边锚固长度L=400(且和楼面板筋点焊)满足要求。
楼板厚100mm，h0=80mm，砼强度等级为C25时，其抗拉强度设计值为ft=1.27N/mm2，支座传给楼板面集中荷载T=11.2kN，则楼面受冲切承载力为：
T≤0.6ft um h0
式中 T——局部荷载设计值或集中反力设计值；
ft——砼轴心抗拉强度设计值，C25取ft =1.27N/mm2；
um——距局部荷载或集中反力作用面积周边h0/2处的周长；
h0——截面有效高度。
本方案16钢筋局部荷载的um =2×（18+100+2×72）=524mm。
则0.6ftumh0=0.6×1.27×524×80=31.9kN＞T=11.37kN，满足要求。
为防止楼板拉裂，预埋钢筋的上方两边各配2根长1000mm12钢筋作为负筋抗拉裂作用。
4.7钢丝绳
为了确保平台的安全，平台设吊拉钢丝绳，钢丝绳选用Φ16.0。
钢丝绳上端锚固于上层边梁内，距上层楼板高10cm处；下端吊点位于距悬挑端1m处。
