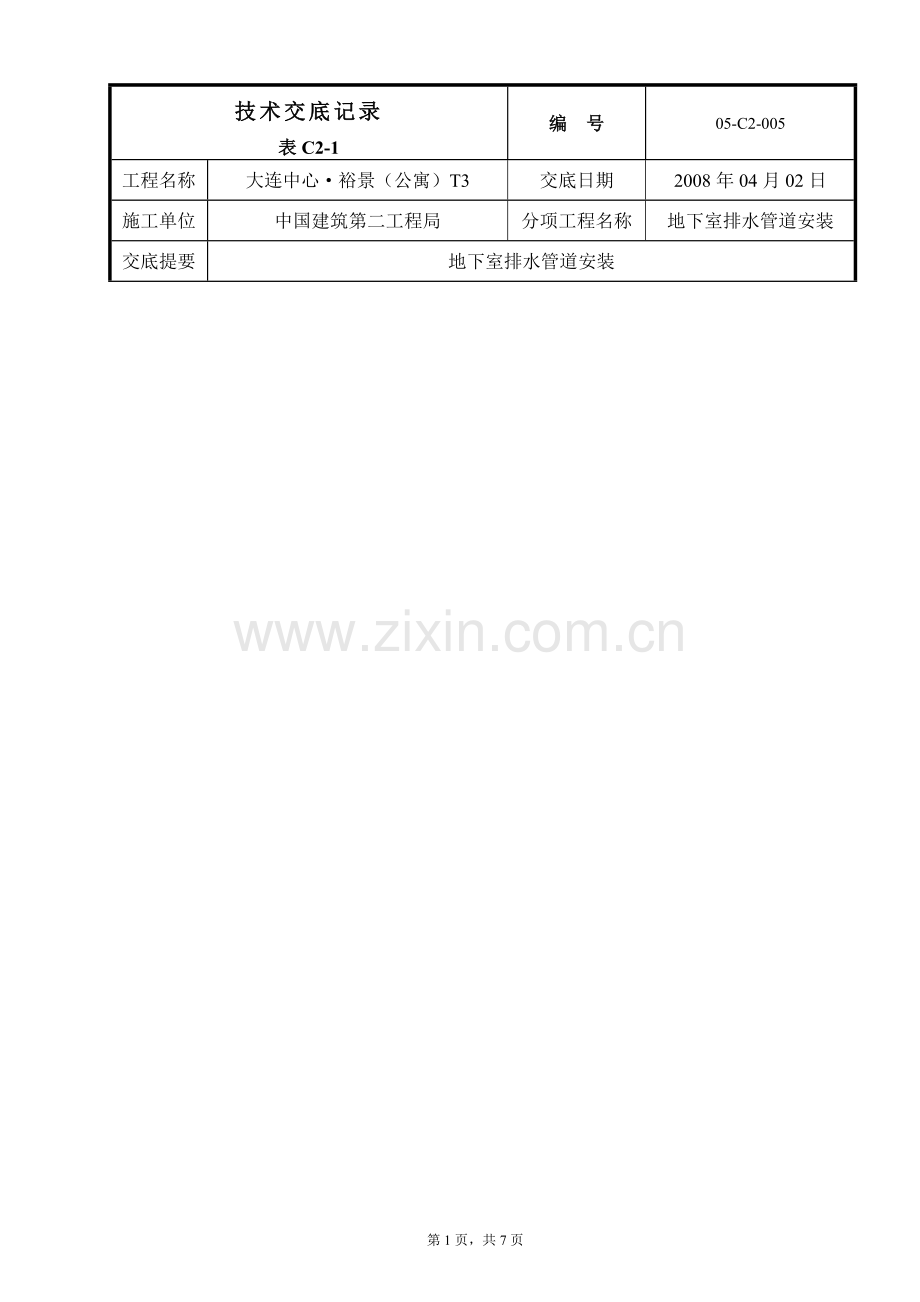

技术交底记录表C2-1编 号05-C2-005工程名称大连中心裕景（公寓）T3交底日期2008年04月02日施工单位中国建筑第二工程局分项工程名称地下室排水管道安装交底提要地下室排水管道安装一、 管材1、 地下室排水系统管道的管材材质必须按照下表的规定选用：序号系统类别部位管材连接方式1裕景（公寓）地下室重力排水系统地面上机制排水铸铁管W型柔性连接埋地球墨铸铁管承插连接2裕景（公寓）地下室压力排水系统污水泵出水管钢塑复合管沟槽连接泵送排水管热浸镀锌钢管DN100法兰连接DN100丝扣连接3裕景（公寓）地下室雨水系统地面上热浸镀锌钢管法兰连接埋地球墨铸铁管承插连接2、各种管道及其配件的等材料必须认真检查其外观质量，材料进场后首先应检查其有无出厂合格证，再检查其材质是否符合本工程的要求。管壁应薄厚均匀，内外光滑整洁，不得有砂眼、裂纹、疙瘩，管件无偏扣、乱扣、丝扣不全等现象。材料不合格者不得使用。3、各种管道及其配件的等材料在运送、储存及安装期间，应采取正确的保护措施，以确保管材在任何情况下不受破损和锈蚀。二、热浸镀锌钢管安装根据现场放线情况，可以先进行管道预制。现场放线要准确，预制好的管道应逐一编号管段调直钢管丝接工艺为：套丝断管配装管件 1、断管：管道丝扣连接安装施工时，管材量取长度决定后，用切割机断管时，应将管材放到切割机卡钳上，对准划线卡牢，进行断管，断管时用力要均匀，断管后要将断口的铁膜、毛刺清除干净；切割后应两端保持平整，用半圆锉除去毛刺，禁止使用气割下料。2、套丝：将断好的管材，按管径尺寸分次套制成丝扣，一般管径1532mm者套二次，4050mm者套三次，70mm以上者套34次。用套丝机套丝，将管材夹在套丝机卡盘上，留出适当长度将卡盘卡紧，对准板套号码，上好板牙，按管径对好刻度的适当位置，紧住固定板机，将润滑剂管对准丝头，开机推板，待丝扣套到适当长度，轻轻松开板机。用手工套丝，先松开固定板机，把套丝板盘退到零度，按顺序上好板牙，把板盘对准所需刻度，拧紧固定板机，将管材放在压力案的压力钳内预留适当长度卡紧，将套丝板轻轻套入管材，使其松紧适度，然后两手推套丝板，带上23扣再站到侧面扳动套丝板，用力要均匀，待丝扣套成时，轻轻松开板机开退机板，保持丝扣应有的锥度。加工的管螺纹应平整，如有断丝、缺丝，其程度不得大于螺纹全扣数的10%3、配装管材、管件：根据现场测绘草图，将已套好丝扣的管材，配装管件。配装管件时应将所需管件带入管丝扣，试试松紧度，在丝扣处抹铅油、缠麻后带入管件，然后用管钳将管件拧紧，接口紧固技术负责人交底人安全员接受交底人1、 表由施工单位填写，交底单位与接受交底单位各保存一份。2、 当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1编 号05-C2-005工程名称大连中心裕景（公寓）T3交底日期2008年04月02日施工单位中国建筑第二工程局分项工程名称地下室排水管道安装交底提要地下室排水管道安装后，宜露出2-3扣丝，对于接口管道内壁被挤出的填料及接口处外露麻丝要用小锯片将麻丝清除干净后擦净铅油，并在外露丝口上及时刷红丹防锈漆一道。编号放到适当位置等待调直。调直好后现场装配。镀锌钢管沟槽连接：检查管端连接管端和外壳插螺栓紧螺母安装前准备滚 槽检查橡胶圈安装橡胶密封圈A、安装机械、器具：开孔机、滚槽机、钢管切割机、滚槽机尾架、扳手、游标卡尺、水平仪、润滑剂(肥皂水或洗洁精)、木榔头。 B、安装操作要点安装必须遵循先装大口径、总管、立管，后装小口径、分管的原则。安装过程中不可跳装、分级装、必须按顺序连续安装、以免出现段与段之间连接困难和影响管路整体性能。1、 安装前准备A、材料准备：待装管子(符合国家标准)、施工机具、安装脚手架等。B、按管路设计要求装好待装管子的支架、托架。2、 滚槽A、用切管机将钢管按所需长度切割、切口应平整。切口处若有毛刺，应用砂轮机打磨。B、将需加工沟槽的钢管架设在滚槽机和滚槽机尾架上。C、用水平仪调整滚槽机尾架、滚槽机、钢管处于水平位置。D、将钢管端面与滚槽机下滚轮挡板端面贴紧，即钢管与滚槽机下滚轮挡板端面成90。E、启动滚槽机电机。徐徐压下千斤顶，使上压轮均匀滚压钢管至预定的沟槽深度为止，停机。F、用游标卡尺、深度尺检查沟槽的深度和宽度等尺寸，确认符合标准要求。G、千斤顶卸荷、取出钢管。3、管道从末端至开槽的外部，必须无刻痕，凸起或滚轮印记，保证衬的防漏密封。4、 检查橡胶密封圈是否损伤5、 安装橡胶密封圈把橡胶密封圈放在管端上，保证密封圈凸缘不外伸管端，并在其凸缘和外侧，均匀涂抹一层润滑剂或硅润滑剂。6、连接管端和外壳把管端集合在一起，在槽之间对准橡胶密封圈中心，保证管道中轴线保持一致。橡胶密封圈部分不应延技术负责人交底人安全员接受交底人1、 表由施工单位填写，交底单位与接受交底单位各保存一份。2、 当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1编 号05-C2-005工程名称大连中心裕景（公寓）T3交底日期2007年04月02日施工单位中国建筑第二工程局分项工程名称地下室排水管道安装交底提要地下室排水管道安装伸到任何一个槽中。然后，用一个螺母和拆下的螺栓，在接头螺孔位置，穿上螺拴、并均匀轮换拧紧螺母，防止橡胶密封圈起皱。最后检查确认接头凸边全圆周卡进两管道的沟槽中。7、 插入螺栓插入剩下的螺栓，使螺母容易上紧。保证螺栓头进入外壳的凹凸中8、 上紧螺母轮流的上紧螺母，并在角螺拴与垫保持均匀的金属与金属接触。上紧力矩应适中，严禁用大搬手上紧小螺拴，以免上紧力过大，螺拴受损伤，保证一个刚性的结合。9、 开孔、安装机械三通、四A、安装机械三通、机械四通的钢管应在接头支管部位用开孔机开孔。B、用链条将开孔机固定于钢管预定开孔位置处,用水平仪调整水平。C、启动电机转动钻头。D、操作设置在支柱顶部的手轮、转动手轮缓慢向下，并适量添加开孔钻头的润滑剂(以保护钻头)、完成钻头在钢管上开孔。E、清理钻落金属块和开孔部位残渣，孔洞有毛刺，须用砂轮机打磨光滑去毛刺。F、将机械三通、接头置于钢管孔洞上下、注意机械三通、橡胶密封圈与孔洞间隙均匀，紧固螺栓到位。5、管道安装时除图中注明管位、标高外，均应尽量靠墙，贴梁、柱、板底走管，力求美观，且不影响其他专业管道敷设。10、自动喷淋消防管在安装时须注意：管道变径时应采用异径管件，不得采用补芯。管道应尽量做坡度，配水支管以0.4%坡向干管；配水干管以0.2%坡向末端放水口或立管放水口。三、钢塑复合管安装1、 材料要求：管材应标明适用介质（冷水或热水）、规格、商标、生产厂家，应有企业质量检测部门出具的质量合格证书；2、 产品外观质量：内外表面应光滑平整、色泽一致、无明显的痕纹凹陷、断口平直、内壁清洁无污染。3、断料：管道丝扣连接或法兰安装施工时，管材量取长度决定后，dn50的管材宜用专用割刀手工断聊，或用专用机械割机断料；dn50管材宜用专用机械割机进行断管。手工割刀应有良好的同圆性。断管时用力要均匀，断管后要将断口的铁膜、毛刺清除干净，切割后应两端保持平整，用半圆锉除去毛刺，禁止使用气割下料；4、套丝：将断好的管材，按管径尺寸分次套制丝扣，一般管径1532mm者套二次，4050mm者套三次，70mm以上者套34次。用套丝机套丝，将管材夹在套丝机卡盘上，留出适当长度将卡盘卡紧，对准板套号码，上好板牙，按管径对好刻度的适当位置，紧住固定板机，将润滑剂管对准丝头，开机推板，待丝扣套到适当长度，轻轻松开板机。用手工套丝，先松开固定板机，把套丝板盘退到零度，按顺序上好板牙，把板盘对准所需刻度，拧紧固定板机，将管材放在压力案的压力钳内预留适当长度卡紧，将套丝板轻轻套入管材，使其松紧适度，然后两手推套丝板，带上23扣再站到侧面扳动套丝板，用力要均匀，待丝扣套成时，轻轻松开板机开退机板，保持丝扣应有的锥度。加工的管螺纹应平整，如有断丝、缺丝，其程度不得大于螺纹全扣数的10%。5、 配装管材、管件：根据现场测绘草图，将已套好丝扣的管材，配装管件。配装管件时应将所需管件带入管丝扣，试试松紧度，在丝扣处抹医用凡士林或洗洁精后带入管件，然后用管钳将管件拧紧，接口紧固后，宜露出2-3扣丝，对于接口管道内壁被挤出的填料清除干净。编号放到适当位置等待调直。调直好后现场装配。技术负责人交底人安全员接受交底人1、 表由施工单位填写，交底单位与接受交底单位各保存一份。2、 当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1编 号05-C2-005工程名称大连中心裕景（公寓）T3交底日期2008年04月02日施工单位中国建筑第二工程局分项工程名称地下室排水管道安装交底提要地下室排水管道安装三、质量要求：1、保证项目：（1）、管道和整个系统水压试验结果，必须符合设计要求和施工规范要求。（2）、管道固定支架的位置和构造必须符合设计要求和规范要求。2、一般项目：（1）、管道坡度应符合设计要求。（2）、管道的螺纹连接应螺纹清洁、规范、无断丝或缺丝、连接牢固。管螺纹根部外露螺纹23扣，接口处无外露油麻等缺陷。（3）、管道支架的安装应符合设计要求；构造正确埋设平正牢固，排列整齐。支架与管道接触螺纹紧密。（4）、安装在墙壁的套管和楼板的套管应符合设计以下规定：楼板内套管顶部高出地面不小于20mm。底部与顶棚面平齐，墙壁内的套管两端与饰面平，固定牢固，管口齐平、环缝均匀。（5）、管道和金属支架涂漆应符合以下规定：油漆种类和涂刷遍数符合设计要求、附着良好，无脱皮、起泡和漏涂。漆膜厚度均匀，色泽一致，无流淌及污染现象。四、职业健康安全1、进入现场必须遵守安全生产有关规定。2、高空作业人员必须系安全带，安全带必须安全可靠。3、管道加工时拉设电源，电线均应架空，过道必须用钢管保护，不得乱拉乱拖，电线被车辗物压。4、使用切割机时，首先要检查防护罩是否完整，后部严禁有易燃易爆物品，切割机不得代替砂轮磨物，严禁用切割机切割麻和木块。5、在高梯、脚手架上装接管道时，必须注意立足点牢固性。用管钳装接管时，要一手按住钳头，一手掌住钳柄，缓缓扳掀，不可用双手拿住钳柄，大力扳揿，防止齿口打滑失控坠落。6、 套丝机等其他机械设备使用，避免油污沾染到地面及其他物体上，及时收回废油等。7、施工过程中至少要有两人以上的组合，危险部位指派专人监护。8、施工下角边料麻丝等及时回收，下班之前将场地打扫干净。9、手柄电动工具使用时，手柄必须采取绝缘防护措施。五、注意事项： 1、管道坡度不均：造成的原因是安装干管后又开口，接口以后不调直。 2、麻头清理不净：原因是操作人员未及时清理造成的。 3、试压时管道被堵塞：原因是安装时，预留口没装临时堵头，掉进杂物造成。技术负责人交底人安全员接受交底人1、表由施工单位填写，交底单位与接受交底单位各保存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。0万U豆体验卡卡号：50D890668267e3349e33密码：686d03401eefba96faba奖品名称：500万U豆体验卡卡号：50De7a00c543af387fc0密码：b26488ce65abc1787202奖品名称：500万U豆体验卡卡号：50Dbac63885c802fd52e密码：3d1c344384327b85efff奖品名称：500万U豆体验卡卡号：50Dd97f0765bdf6998a3密码：48db1c14e42a2b321fac奖品名称：500万U豆体50D61215eb41ae3cc919密码：25bffae5346e7b7d2548奖品名称：100万U豆体验卡卡号：10D1cab621456ab278ab密码：709f65f32865af2559c2奖品名称：100万U豆体验卡卡号：10D8f1d6a4b953f3474e密码：6e2e4017cce30dc7e055奖品名称：100万U豆体验卡卡号：10Dd1fc6d6dd529b6892密码：a5dbdd8338f91d2c0701奖品名称：100万U豆体验卡卡号：10D08377b71d4374262b密码：1d7a7c21ebd99b798a54第7页，共7页
