化工原理吸收塔课程设计.docx

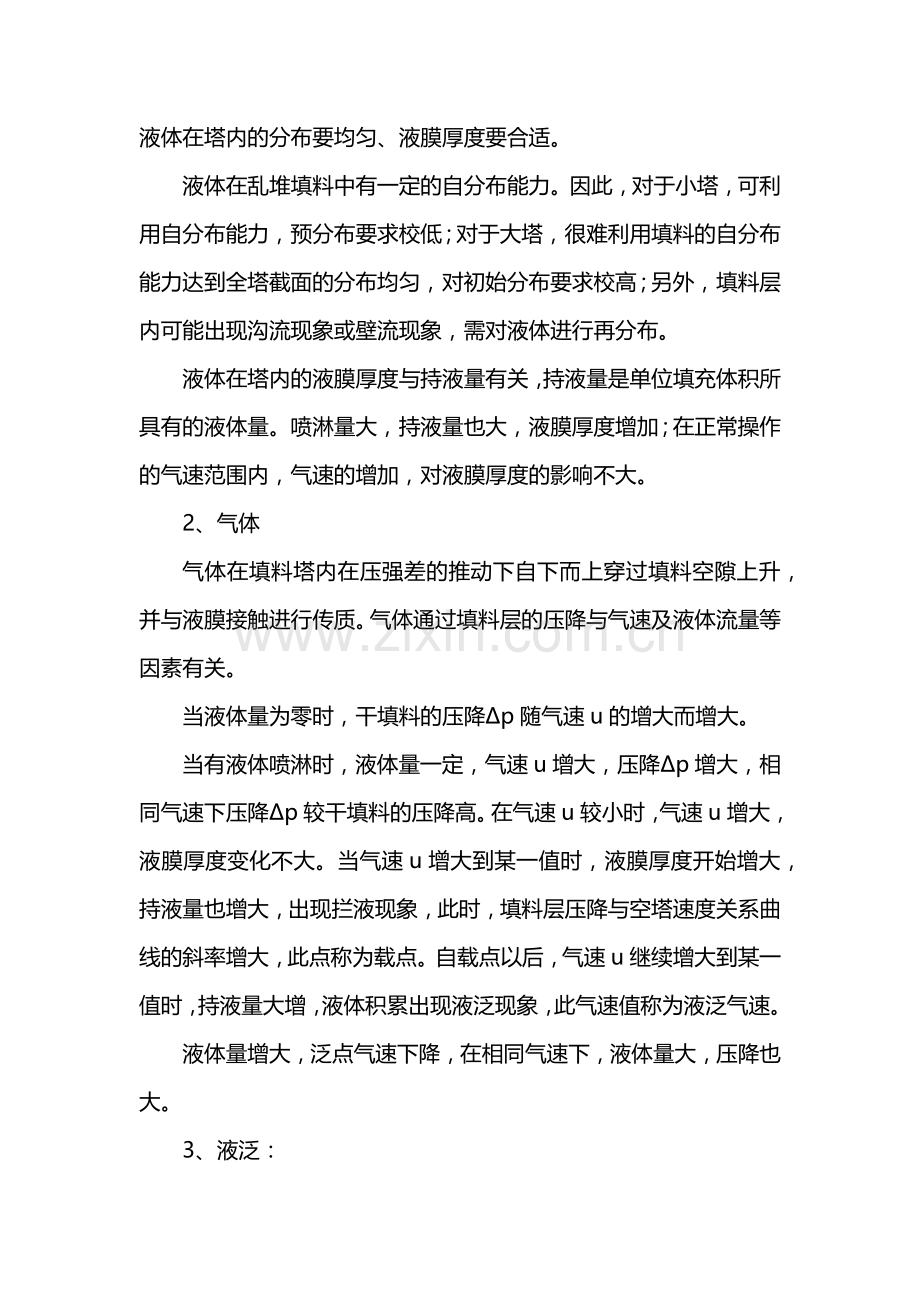

化工原理吸收塔课程设计主要部件有塔体、填料及支承、流体分布器及再分布器、除沫器等。操作时，液体自塔上部进入，并通过液体分布气均匀喷洒于塔截面上，并在填料表面呈膜状流下；气体自塔下部进入，通过填料层中的空隙由塔顶排出。气液两相在液膜表面进行传质。填料不仅提供了气液两相的接触表面，而且促使气液两相分散，液膜不断更新。填料性能可以由以下三方面予以评价。比表面积a：填料应提供尽可能多的表面积，以单位填充体积所具有的填料表面来表示填料的这一特性，称为比表面积a，单位为m2/m3。败首空隙率：单位体积填料所具有的空隙体积，称为空隙率。气体是在填料间的空隙内流动的，为减少气体的流动阻力，提高填料塔的允许气速，填料层应有尽可能大的空隙率。填料的几何形状：比表面积、空隙率大致相同而形状不同的两种填料，在流体力学和传质性能上可有显著的差别，但目前对填料的几何形状还没有定量的表达。3、几种常用填料常用填料有散装填料和规胡则整填料，材质有实体材料和网体材料。1、液体理想的流动状态是自上而下，沿填料表面成膜状流动，液膜从一个填料到另一个填料不断更新。要求液体在填料裤枯棚表面铺展成膜、液体在塔内的分布要均匀、液膜厚度要合适。液体在乱堆填料中有一定的自分布能力。因此，对于小塔，可利用自分布能力，预分布要求校低；对于大塔，很难利用填料的自分布能力达到全塔截面的分布均匀，对初始分布要求校高；另外，填料层内可能出现沟流现象或壁流现象，需对液体进行再分布。液体在塔内的液膜厚度与持液量有关，持液量是单位填充体积所具有的液体量。喷淋量大，持液量也大，液膜厚度增加；在正常操作的气速范围内，气速的增加，对液膜厚度的影响不大。2、气体气体在填料塔内在压强差的推动下自下而上穿过填料空隙上升，并与液膜接触进行传质。气体通过填料层的压降与气速及液体流量等因素有关。当液体量为零时，干填料的压降p随气速u的增大而增大。当有液体喷淋时，液体量一定，气速u增大，压降p增大，相同气速下压降p较干填料的压降高。在气速u较小时，气速u增大，液膜厚度变化不大。当气速u增大到某一值时，液膜厚度开始增大，持液量也增大，出现拦液现象，此时，填料层压降与空塔速度关系曲线的斜率增大，此点称为载点。自载点以后，气速u继续增大到某一值时，持液量大增，液体积累出现液泛现象，此气速值称为液泛气速。液体量增大，泛点气速下降，在相同气速下，液体量大，压降也大。3、液泛：液泛是填料塔的非正常操作。发生液泛时，液体不能顺利流下，气液传质不能正常进行。在泛点之前，气体为连续相，液体为分散相；泛点之后，气体为分散相，液体为连续相。泛点又称为转相点，此时，压降p剧增，液体返混和气体液沫夹带的现象严重，传质效果极差。设计时，操作气速=50%80%的泛点气速。泛点气速可根据泛点关联图估计。4、填料塔的操作范围当液体量一定时，若气体量很小，传质过程主要靠扩散进行，传质效果不好；气体量很大，将会导致液泛发生。当气体量一定时，若液体量很小，会有部分填料得不到润湿，传质效果不好；若液体量很大，将会导致液泛发生。最大气体量或最大液体量，可以根据泛点气速来估计；最小气体量和最小液体量必须根据经验来确定。填料层内的传质速率是一个极为复杂的问题，至今尚未搞清。有效接触面积是真正参与传质的面积。有效接触面积，包括填料的有效润湿表面和可能存在的液滴、气泡表面积，有效接触表面填料的接触表面干填料表面。关于填料的润湿表面，恩田等人提出了如下的经验关联式：同时，他们还提出了一些传质系数的经验关联式：10.2.4填料塔的附属结构支撑板：主要是支撑塔内的填料，同时又能保证气液两相的顺利通过。液体分布器：对进入塔内的液体进行分布，使得液体在塔截面上分布均匀。液体再分布器：为改善向壁偏流效应造成的液体分布不均，在填料层内部每隔一定高度设置的装置。除沫器：用来除去由填料层顶部逸出的气体中的液滴，安装在液体分布器上方。
