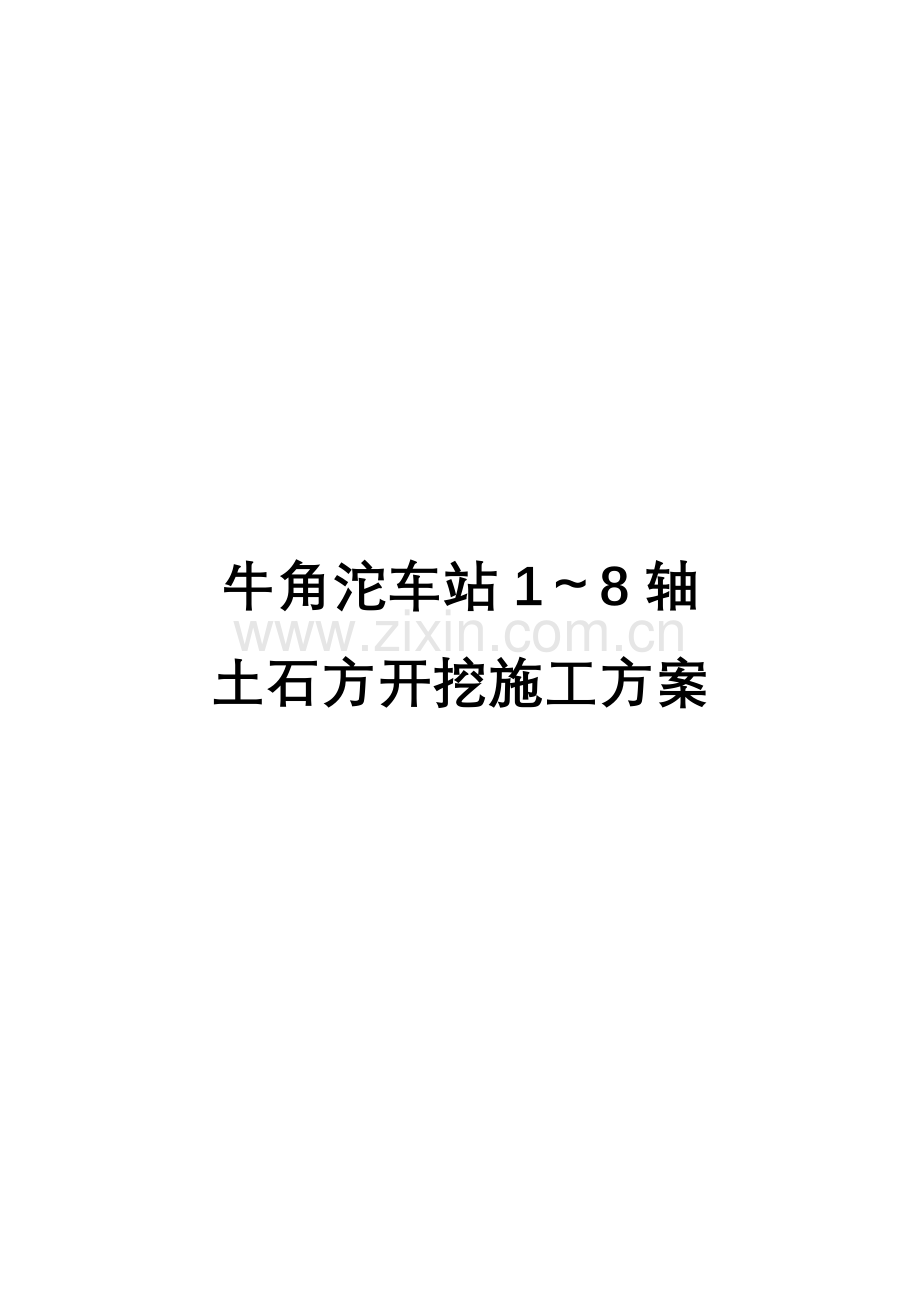

牛角沱车站1～8轴
土石方开挖施工方案

重庆轨道交通三号线一期牛角沱车站1～8轴主体构造位于嘉陵江南岸，被渝澳大桥、重庆外事办、牛滴路和待拆迁民房围绕，且地势起伏较大，场内最大高差达20余米。
由于车站1～8轴主体构造上部将修建上盖物业，使该部位施工图纸迟迟未能下发，为满足轨道梁架设规定，该段轨道梁支承部位变更为4根T型墩，现已施工完毕。
2009年6月29日，上海隧道院给我下发《牛角沱站与上盖物业塔楼共用基础平面图》，图中显示，为满足车站电夹层和1/1～1/4轴间扶梯井标高规定，1～8轴场内长约30米范围内旳标高将下挖至209.000（1/4轴向大里程方向）；约30米范围标高将下挖至212.000（1/1～1/4线路左侧）。我部接到图纸后立即组织技术人员对该部位进行测量，成果为：场内将破除混凝土（房屋基础）、开挖土石方4748立方米（根据有关资料和现场实际状况，暂按开挖土方475立方米，石方2849立方米，条石及砼1424立方米），从既有道路（渝澳大桥匝道口）至开挖基底高差为7.2米。鉴于以上状况，我部计划采用如下方案对场内混凝土和土石方进行开挖、外运。
1、在土石方开挖前，将1轴靠渝澳大桥侧不需开挖旳场地内110平方米范围现用条石砌筑挡墙，并回填扎实平整，然后用30厘米厚C30混凝土进行硬化处理，作为冲洗车辆场地，在硬化范围内设置洗车地漏、沉砂池、蓄水池和排水沟，满足都市土方运送文明施工规定。
2、由于靠渝澳大桥侧人行道边上有电缆沟和其他管网，为保证既有设施不被破坏，计划用2厘米厚钢板满铺40平方米。
3、将场内1#轴至2轴靠渝澳大桥侧不需开挖区域（约300平方米）范围进行场地平整，作为挖掘机装碴及车辆停放，转弯场地。
4、由于1～8轴场地距既有墩柱、渝澳大桥和外事办较近，爆破施工将带来极大旳安全隐患，我部计划采用炮机对场内所有混凝土和土石方进行凿除，再运用挖掘机进行搜集、装车，外运至24公里外旳唐家砣弃土场。
5、考虑到炮机凿除能力有限，混凝土和土石方开挖计划按50厘米一层分层开挖，开挖次序按由高到低依次进行；
6、由于1～8轴场地窄小，且高差大，运送车辆主线无法下至挖掘机开挖面进行弃碴装运，我部计划在施工过程中安排两台挖掘机和一台炮机同步作业，炮机负责岩层松动凿除，一台挖掘机负责在装碴场负责装车，另一台挖掘机负责场内弃碴转运（从装碴点至最远开挖作业面距离为30米，挖掘机最多需转运4次），挖掘机开挖过程中需人工配合清理边坡旳危岩旳工作；在既有墩柱周围开挖时，为保护墩柱，先用人工破除墩柱周围旳土石方或本来浇筑旳砼防护，再用机械开挖。
最终剩余部分挖掘机无法开挖土方（约400立方米）计划由人工配合风镐凿除，用电动卷扬机提高至基坑顶部装车外运。
7、土石方开挖时间安排
由于1～8轴场地限制和炮机凿岩生产能力有限，且夜间作业噪声影响不能进行炮机凿岩施工；按市文明施工规定土石方只能在夜间外运；施工生产无法保证持续，我部计划从2009年7月6日开始施工，至2009年8月30日结束。
附：《牛角沱车站1～8轴土石方开挖机械、设备表》
《牛角沱车站1#～8#轴土石方开挖平面图》
《牛角沱车站1～8轴原地面实测平面图》
《牛角沱车站1～8轴原地面实测平面与桩基平面关系图》
《牛角沱车站1～8轴土石方开挖数量图》

牛角沱车站1～8轴土石方开挖机械、设备表
序号
名称
规格
数量
备注
1
挖掘机
PC200
1
清除土石方和场内转运土石方
2
挖掘机
CAT320
1
土石方装车
3
炮机

1
松动岩石
4
自卸汽车
8t
5
装运土石方
5
卷扬机
3t
1
最终垂直运送土石方
6
高压水枪

1
清洗运碴汽车
7
电动空压机
2L-10/8
1
松动岩石
