常见的高频变压器骨架图纸.doc

海宁市鼎盛电子元件厂
专业生产变压器骨架:EE10、EE13、EE16、EE19、EE20、EE22、EE25、EE28、UU型骨架:UU9.8、UU10.5、UU16、EFD型骨架EFD20、EFD25电木骨架，立式PQ2016、PQ2020、PQ3230、PQ2620、 EF20骨架等等。

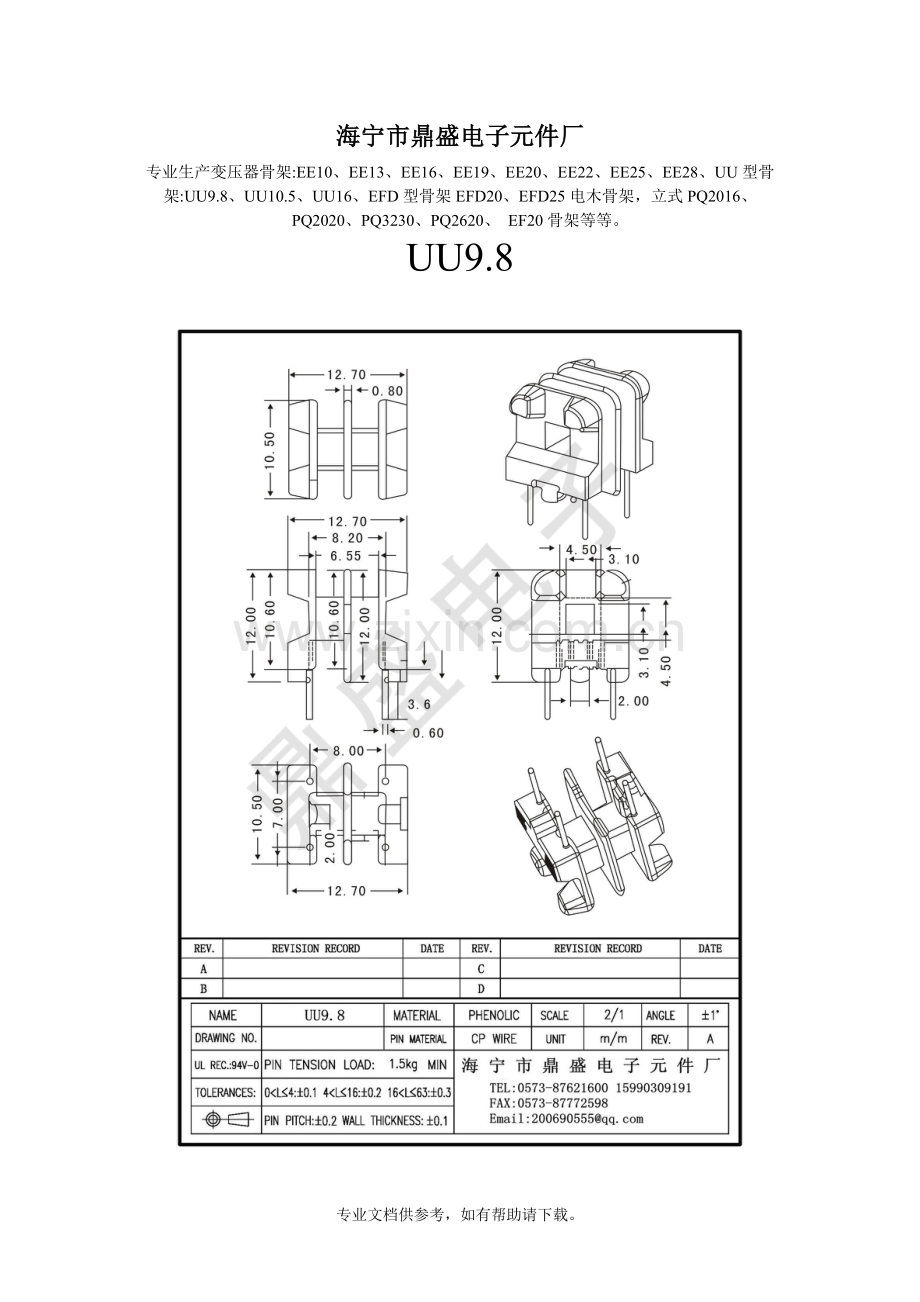

UU9.8

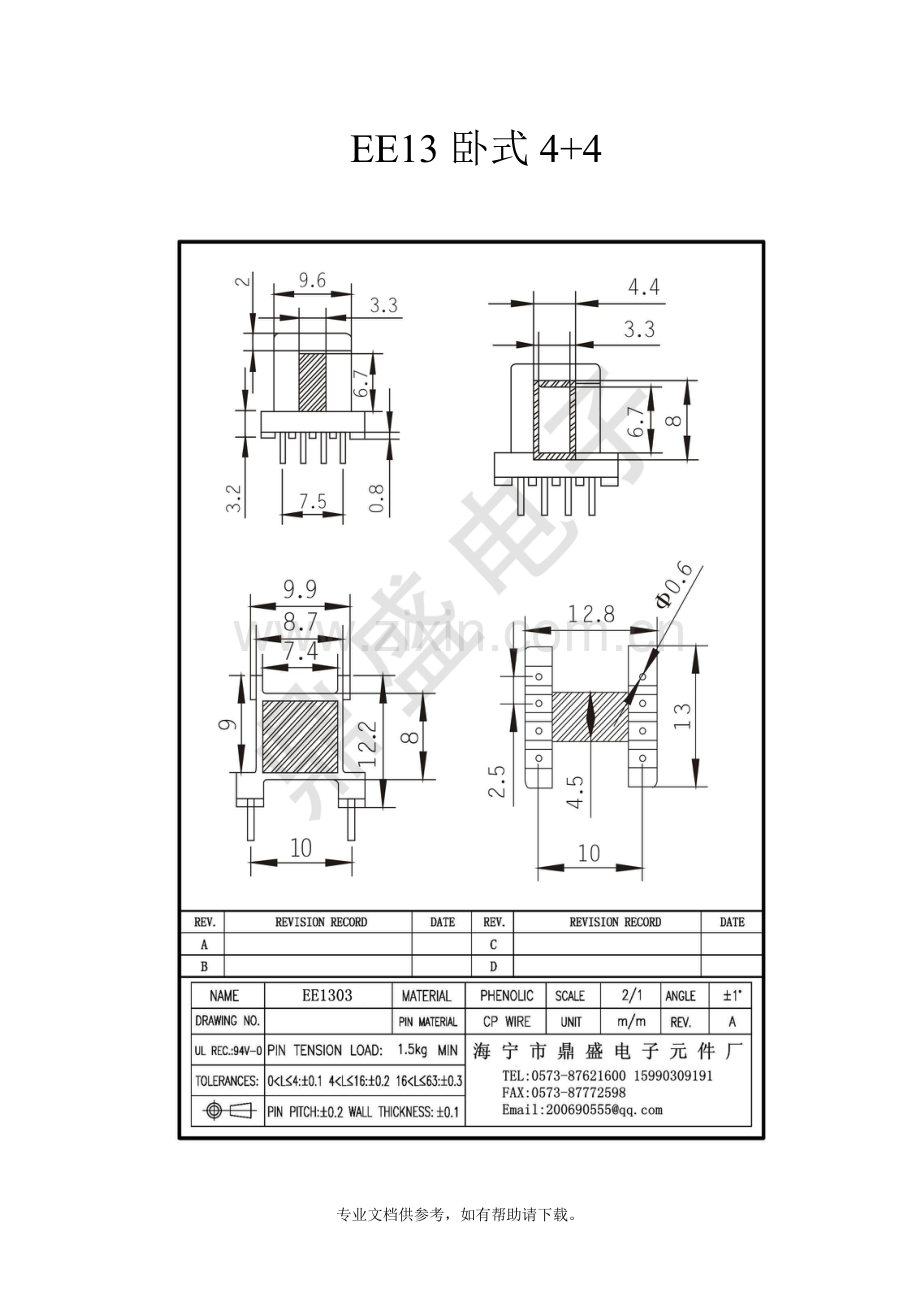

EE13卧式4+4

EF20卧式4+4

EPC13

UU10.5

PQ2620

PQ2625

PQ3220

EE1002

EE1901

EE16卧式4+4

EE16卧式5+5

EE25立式4+4

EE22立式5+5

EF20卧式5+5

PQ2016立式6+8

PQ2020立式6+8

PQ2620

PQ2625

海宁市鼎盛电子元件厂——骨架产品目录
序号
型号
规格
排距（mm）
针距（mm）
针经（mm）
针长±0.2mm
1
EE10
卧式4+4
10.5
2.5
0.6
3.0
2
EE10
立式4+4
8.0
2.5
0.5
4.0/5.0
3
EE12.5
立式5+5
7.2
2.5
0.6
3.8
4
EE12.7
立式5+5
8.5
2.5
0.6
4.0
5
EE13
卧式4+4
10.0
2.5
0.6
3.5/4.0
6
EE13
立式5+5
8.5
2.5
0.6
4.0
7
EE13加宽
卧式5+4
15.5
2.5-3.0
0.6
3.5
8
EE16
卧式5+5
13.0
2.5
0.6
4.0
9
EE16
卧式4+4
11.0
3.0
0.6
4.0
10
EE16
立式3+3
9.0
3.0
0.6
4.7
11
EE19
卧式5+5
12.5
3.0
0.7
4.0
12
EE19
立式3+3
11.0
5.0
0.7
5.0
13
EE19
立式4+3挡板
11.0
4.0
0.7
4.1
14
EE22
立式5+5挡板
10.1
4.0
0.8
3.6
15
EE25
立式4+4
12.0
5.0
0.8
4.5
16
EE28
立式5+5
17.5
5.0
0.8
4.0
17
EFD20
卧式4+4
17.5
5.0
0.7
4.0
18
EFD25
卧式5+5
22.5
5.0
0.7
4.8
19
UU9.8
卧式2+2
8.0
7.0
0.6
3.6
20
UU10.5
卧式2+2
13.0
10.0
0.8
4.0
21
EF20
卧式4+4
15.0
5.0
0.7
4.7
22
EF20
卧式5+5
15.2
3.8
0.6
4.0
23
PQ2016
立式6+8
20.5
2.5-3.8
0.6
4.0
24
PQ2020
立式6+8
20.5
2.5-3.8
0.6
4.0
25
PQ2620
立式6+6
25.5
3.8
0.8
4.0
26
PQ2622.5
立式6+6
25.5
3.8
0.8
4.0
27
PQ2625
立式6+6
25.5
3.8
0.8
4.0
28
PQ3220
立式6+6
30.5
5.0
0.8
4.0
29
PQ3225
立式6+6
30.1
5.0
0.8
4.0
30
PQ3230
立式6+6
30.0
5.0
0.8
4.0
31
EPC13
卧式5+5
10.5
2.5
0.5*0.5
3.5
