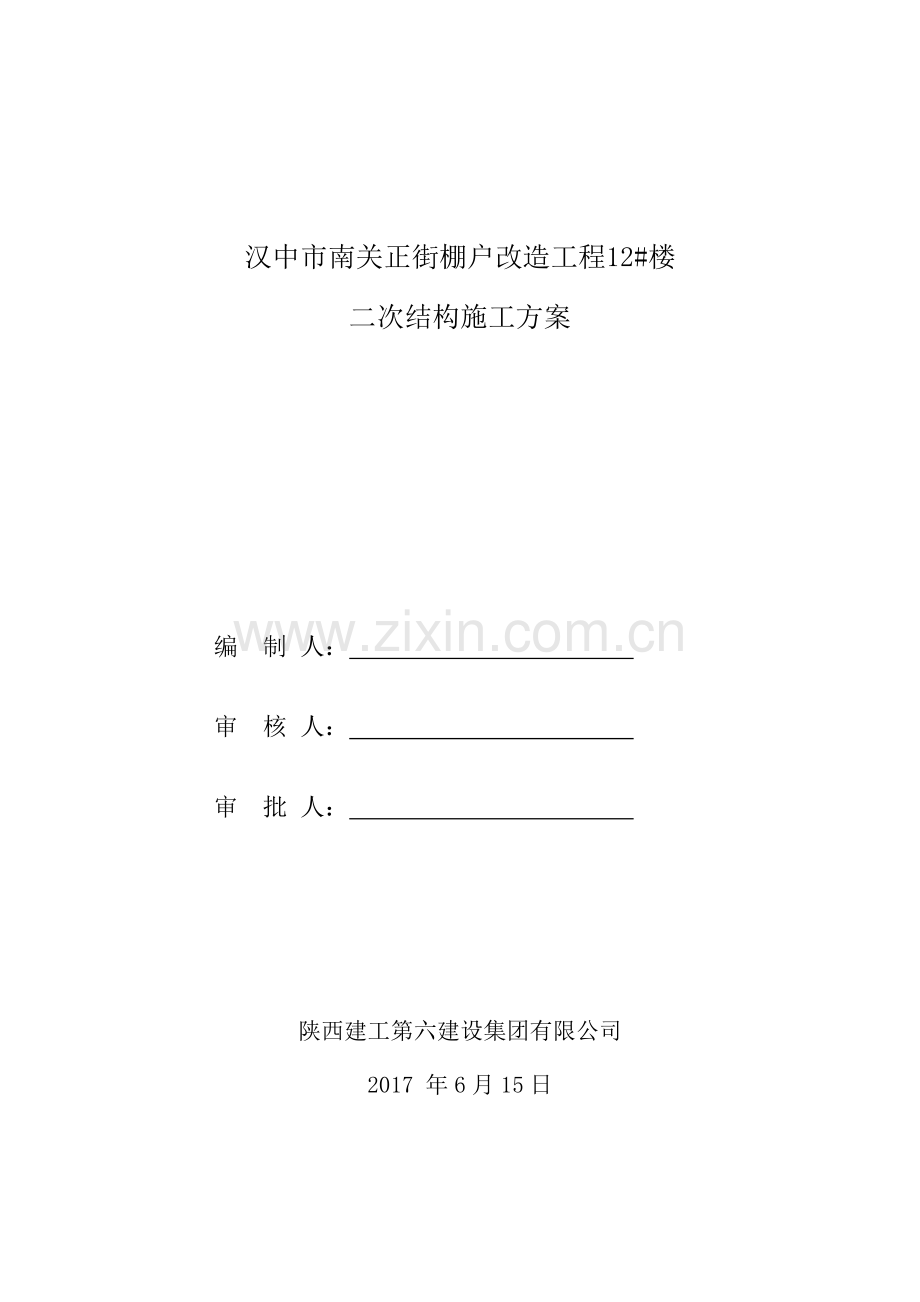

汉中市南关正街棚户改造工程12#楼
二次结构施工方案

编 制 人：
审 核 人：
审 批 人：

陕西建工第六建设集团有限公司
2017 年6月15日

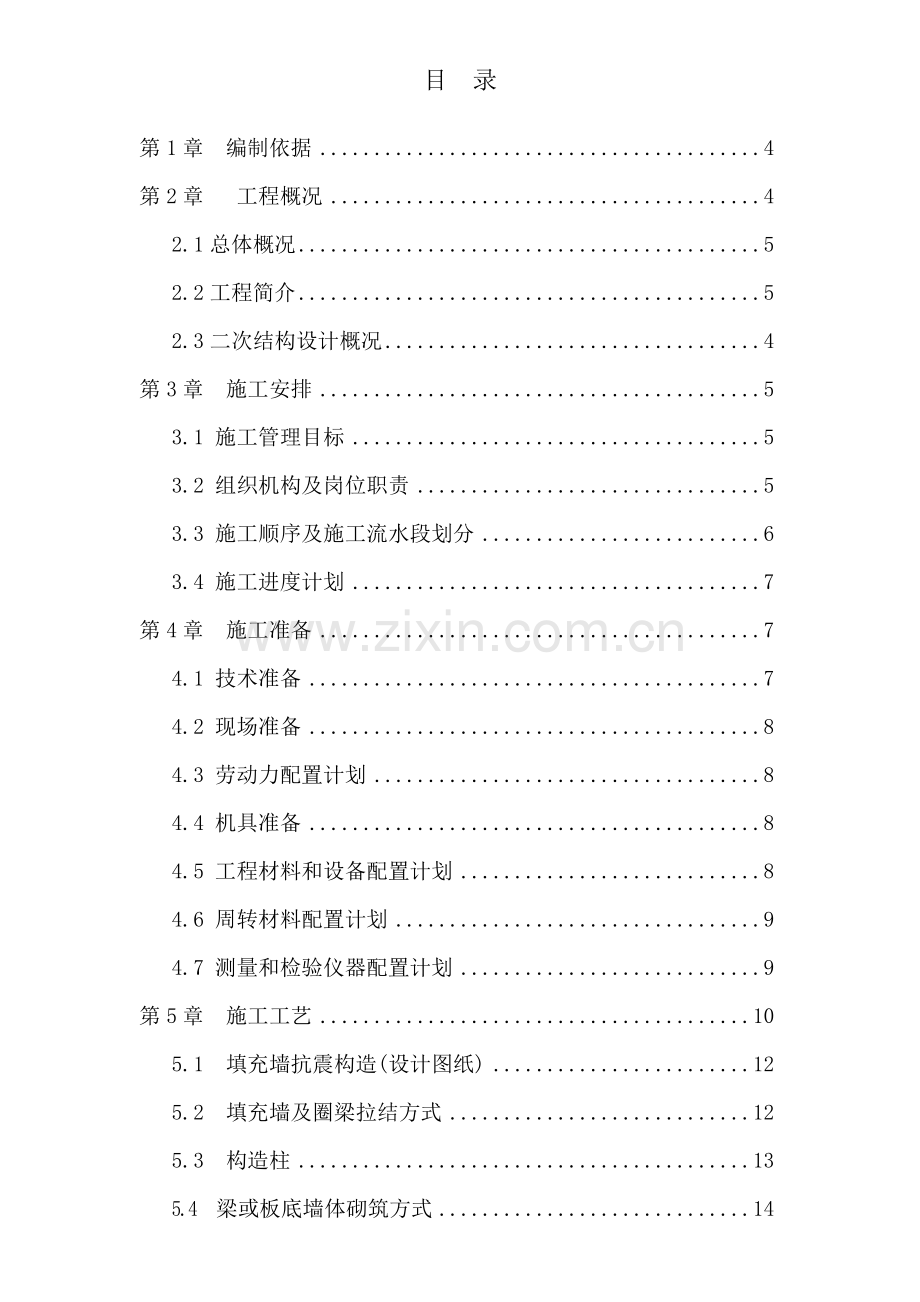

目 录
第1章 编制依据 4
第2章 工程概况 4
2.1总体概况 5
2.2工程简介 5
2.3二次结构设计概况 4
第3章 施工安排 5
3.1 施工管理目标 5
3.2 组织机构及岗位职责 5
3.3 施工顺序及施工流水段划分 6
3.4 施工进度计划 7
第4章 施工准备 7
4.1 技术准备 7
4.2 现场准备 8
4.3 劳动力配置计划 8
4.4 机具准备 8
4.5 工程材料和设备配置计划 8
4.6 周转材料配置计划 9
4.7 测量和检验仪器配置计划 9
第5章 施工工艺 10
5.1 填充墙抗震构造(设计图纸) 12
5.2 填充墙及圈梁拉结方式 12
5.3 构造柱 13
5.4 梁或板底墙体砌筑方式 14
5.5 砌体填充墙反坎及窗台卧梁、门洞过梁设置 15
5.5 标准层过梁、圈梁排砖图 16
5.5 门窗过梁排砖图 17
第6章 质量保证措施 18
第7章 安全防护措施 24
第8章 绿色施工措施 22
第9章 成品保护措施 23

第1章 编制依据
序号
类别
编　　号
名　　　　称
备　注
1
文献

《施工组织设计》

2

《施工图纸》

3
主
要
规
范
GB50203
《砌体工程施工质量验收规范》
国家标准
4
GB50011
《建筑抗震设计规范》
国家标准
5
GB50325
《民用建筑工程室内环境污染控制规范》
国家标准
6
GB50210
《建筑装饰装修工程质量验收规范》
国家标准
7
GB50300
《建筑工程施工质量验收统一标准》
国家标准
8
12G614
《砌体填充墙结构构造》
国标图集
9
主要标准
图集
GB2114
《混凝土实心砖》
国家标准
10
JGJ59
《建筑施工安全检查标准》
国家标准
11
其它
ISO9001
《质量保证手册》及《质量体系程序文件》
企业标准
12

ISO14101OHSAS
《环境和职业安全卫生管理手册》

13
《环境和职业安全卫生程序文件》

第二章 工程概况
2.1工程简介
12#楼工程位于汉中市汉台区，西临南大街，南临汉宁路。结构类型：剪力墙结构、框架核心筒结构，建筑物抗震设防烈度:7°，地下1层；地上28层，层高一层4.2.0m；二层 3.9 m；其余层为3.5m ，建筑面积：22433.02㎡，其中公寓建筑面积：13174.43㎡，酒店建筑面积:7145.95㎡，地上商业建筑面积：2111.64㎡，建筑基底面积;1727.62㎡，建筑高度：99.25m。
2.2二次结构设计概况：
图纸设计二次结构填充墙地下部分：页岩多孔砖，地上全部为：加气砼块、页岩多孔砖；MU10和MU3.5水泥砂浆管道井采用分户墙、隔墙、厨房、卫生间、管道井、电梯井采用页岩多孔砖；要求现场管理紧密到位，措施严紧，技术交底清楚明了，方案措施得当。
工程施工条件：二次结构施工前主体结构必须经相关部门验收，验收合格方可进行二次结构施工。
工程特点、重点、难点：工程二次结构材料品种较多，工序繁多，工艺复杂，工期紧张。
第3章 施工安排

3.1.1 进度目标
2017年7月1日开始进入二次结构装修，至2017年11月20日二次结构施工完成。
3.1.2 质量目标
质量目标：合格
3.1.3 安全目标
安全生产，确保无重大工伤事故，杜绝死亡事故；轻伤频率控制在1‰以内。
3.1.4 环境目标
达到ISO14001国际环保认证的要求，施工现场不同施工阶段作业噪声100％符合标准，污水排放（污染物）允许浓度〈第二类〉100％符合标准。
3.1.5 文明施工目标
科学管理施工现场，争创“安全文明工地”。
3.1 组织机构及岗位职责

组织机构及岗位职责表
序号
姓 名
职 务
职 责
备 注
1

项目经理
项目总负责、总协调

2

技术负责
技术质量负责人，审核方案及各分项技术交底

3

生产经理
生产进度计划编制、控制，落实方案措施

4

技术员
施工方案、技术洽商编制，协调解决各专业交叉施工存在问题

5

装修工长
砌筑及混凝土浇筑技术指导、质量控制，二次结构、装修的生产进度、文明施工

6

测量员
测量放线技术指导及质量控制

7

钢筋工长
钢筋制作、绑扎技术指导及质量控制

8

木工工长
模板制作、绑扎技术指导及质量控制

9

质检员
分项工程质量检查，验收

10

资料员
及时收集、整理分项工程资料

11

试验员
分项工程施工试验

12

水暖工长
水暖专业的施工安排、技术、质量检查工作；参与水暖专业的材料进场验收协调消防、通风等专业分包；设计变更、洽商的办理；水暖专业材料进场验收；技术资料的编制、收集、整理

13

电气工长
电气专业的施工安排、技术、施工质量检查工作，协调消防、弱电、电梯等专业分包；设计变更、洽商的办理；技术资料的编制、收集、整理

13

电气工长
电气专业的施工安排、技术、施工质量检查工作，协调消防、弱电、电梯等专业分包；设计变更、洽商的办理；技术资料的编制、收集、整理

14

材料员
根据材料计划采购、组织材料进场；现场周转材料进退场；进行材料的收发、登记；检查材料使用情况

3.2 施工顺序及施工流水段划分
二次结构砌筑应在主体结构验收完毕后，地下页岩多孔砖与地上加气砼块同时施工，采用各层砌体沉实后再收顶填嵌的方法，二次结构砌筑应由下至上施工，分户墙、隔墙、厨房、卫生间、管道井、电梯井同步进行，各专业每层为一个流水段顺序施工。二次结构计划2017年11月内全部完成。
每个流水段按外墙、电梯井、内隔墙、楼梯间墙体四个部位分别组织施工。整体按先地下后地上、先外墙后内墙、先功能性墙体后隔墙的思路组织施工。
3.3 施工进度计划
本工程二次结构进入时间为：2017年6月20日，完成时间为2017年11月20日，总体施工时间150天，主要计划控制节点见下表。

控制节点
楼层
开始时间
结束时间
备注
三层/十层
6月20日
8月20日

十一层/二十层
8月20日
10月20日

二十一/二十八
10月20日
11月20日

一二层/地下室
10月20日
11月20日

第4章 施工准备
4.1 技术准备
4.1.1熟悉施工图纸，了解砌体材料及具体做法，施工难点及细部做法要求，特别是其中的节点图。
4.1.2技术负责人根据施工图纸和相关规范、图集确定二次结构各分项工程施工方法，向参与施工管理人员进行方案交底。
4.1.3专业工长要熟悉施工做法，并组织向施工班组做好施工技术交底工作。
4.1.4熟悉施工图纸和设计说明，校核墙身各部分尺寸与总尺寸、门窗洞口位置与标高，按设计要求检验砌块和砂浆的标号。
4.1.5按设计图复核墙轴线，外包线洞口的位置和尺寸，并办理预检手续。
4.1.6按图纸设计要求，二次结构钢筋全部植筋，植筋规格：ϕ6 、ϕ10、12，锚固长度10d且不小于100mm.
4.1.7轴线、建筑1000mm控制线、门窗洞口位置线及其他尺寸线已弹好，并验收合格，砌块基层已经清扫干净并浇水湿润，开始砌“样板墙”，经验收合格，方可大面积砌筑和安装施工。大面积二次结构施工前前先进行综合样板间砌筑、安装等施工，以便于做好生产、技术、质量、材料、工期等各方面的预控措施。
4.1 劳动力配置计划
采用有相应资质的两个专业施工队伍进行施工，综合人员配置如下表。
表4.1 劳动力配置表
瓦工
钢筋工
混凝土
木工
上料
水电预埋
测量
小工
临电电工
临水水工
20
5
10
5
5
15
2
10
2
2
4.2 机具准备
4.4.1 施工队伍综合施工机械配置如下表。
表4.2 施工机械配置表
序号
设备名称
设备名称
单位
数量
1
搅拌机
射钉枪
台
2/5
2
小推车
手撬棍
台
10/10
3
水箱（楼内）
靠尺
个
5/2
4
电锯
铁锹
台
1/10
5
切割机
灰桶
台
1/10
6
振动棒
平抹刀、刮刀
条
1/10
7
砂浆搅拌机
托灰板
台
1/5
8
手持式搅拌器

把
1
4.4.2 工具：瓦刀、夹具、手锯、小推车、灰斗、木锤、皮数杆、弹线盒、墨水。
4.4.3 绘制和钉立皮数杆，皮数杆上要绘制楼层控制标高线、洞口标高，砖行、压顶和圈梁的位置，隔墙砌块水平灰缝厚度根据墙体排砖在5mm内选用。如不做皮数杆，也可以利用框架柱，在框架柱上弹出皮数、洞口等皮数线。
4.3 工程材料和设备配置计划
4.5.1 页岩砖、加气块
名称
单位/m³
方量
加气混凝土砌块
、页岩多孔砖、
实心砖
1. 砖品种、规格、强度等级:加气砼砌块≥A3.5
2.墙体厚度:100、200、300、350、400mm
3.砂浆强度等级、配合比:预拌砂浆DMM5.0
9185
种轻质多孔的新型建筑材料，加气块设备生产的加气块具有容重轻，保温效能高，吸音好和可加工等优点，可以制作成墙砌块，保温块，压面板，楼板，墙板和保温管等制品，加气块在我国已经开始广泛用于工业与民用建筑中承重或非承重结构和管道保温中，成为新型建筑材料的一个重要组成部分。
砌块：本工程外围护墙、采用200mm厚加气砼块，分户墙、隔墙、厨房、卫生间、管道井、电梯井均采用页岩多孔砖，自然养护龄期不得小于45d。
本工程工程使用的材料规格： 600×240×20  600×240×120  240*115*90 240mm×115mm×53mm。
4.5.2 砂浆
(1) 在砌砖前做好砂浆配合比送检实验，保证砌体工程质量。
(2) 干拌砂浆进场需有相关的材料合格证、供应厂家资质，并报送监理审批后方可使用。干拌砂浆堆放高度不大于10包。
(3) 混凝土实心砖砌筑用砂为中砂，水泥为P.C32.5R级复合硅酸盐水泥。
(4) 水：水质应符合国家现行标准《混凝土拌合用水标准》JGJ63规定。
4.5.3 其他
(1) 植筋胶:改性环氧类建筑结构工程胶粘剂（直径大于22时需为A级）。
(2) 钢筋：HPB300级ϕ6钢筋，HRB400E级12，多层板（或竹胶板）、50×100木方、耐碱玻纤网格布、火烧丝等。
(3) 装修施工使用的材料进场前要求出具相关的合格证与检测报告。
第5章 施工工艺
加气砼块、页岩砖
加气砼块（以下简称加气块）墙大面积施工前，先砌筑样板墙，经各方验收合格后方可大面积正式砌筑。
5.1.1 工艺流程
基层处理→测量放线→排砖→植筋→排块搁底→砌筑墙体（芯柱、水平系梁、过梁等随砌筑进度插入）→墙顶及留缝处理→面层清理→验收。
5.1.2 测量放线
施工前，应将基层清理干净，按设计标高进行找平；根据施工图及砌块组砌排列图在本层楼板和顶板上分别放出墙体的轴线、外边线、洞口线、芯柱标志线以及第一皮砌块的分块线；放线结束后应及时组织验线；经监理单位复核无误后，方可进行下道工序施工。
墙体放线前校核轴线、+1000mm线，将轴线误差控制≤10mm、+1000mm误差控制±5mm在范围内，根据轴线测量出墙体边线、+1000mm水平控制线，构造柱、门窗洞口预留洞位置线弹出后画“×”标志线。
皮数杆采用30×50mm木方制作，要绘制出+1000mm线、砌块厚度、灰缝厚度、门洞口过梁位置、现浇带位置。施工时皮数杆+1000mm线和剪力墙、框架柱+1000mm线对齐用红蓝铅笔划线方法标注在墙柱子上，进行墙体砌筑控制。
5.1.3 砌筑前准备工作
浮尘等杂物清扫、剔凿，按设计图纸放出墙体控制线以及构造柱、水平系梁等控制线。砌体施工前，应将基础面或楼层结构面按标高找平，依据砌筑图放出第一皮砌块的轴线、砌体边线和洞口线。
加气块在砌筑前与砌筑中均不宜浇水，施工期间气候异常炎热干燥时，可在砌筑前稍喷水湿润，但表面明显潮湿的砌块不得上墙。雨天及小砌块表面有浮水时，不得施工。
5.1.4植筋要求：
用植筋胶
二次结构拉结筋采用化学植筋法后植钢筋，植入深度10~12d且不小于100mm，甩槎高度≥500mm，也可上下贯通。搭接按50%错开35d，二级抗震搭接长度49d（588mm）。芯柱钢筋上下锚入楼板、水平系梁长度10d(120mm)。
5.1.5填充墙抗震构造(设计图纸)
1.1、填充墙构造柱的设置位置、断面尺寸见各层建筑平面及相关结施图纸。除有关图纸已注明者外，构造柱应在墙体转角、不同厚度墙体交接处、较大洞口两侧 （≥1500）、悬臂墙端部布置，构造柱间距≤5米，且不大于层高2倍。 断面尺寸亦可据墙身厚度按图1选用。构造柱应先砌墙后浇柱混凝土，用 C20 混凝土浇筑，砌墙时，构造柱与墙体连接应加拉筋。构造柱上部与梁板连接处应加插筋均见图1；且构造柱做法参见06SG614。

其中1-1剖面以各单体详图为准。

先砌墙、后浇筑混凝土，且混凝土强度等级为C25，构造柱截面面积不小于240×180。马牙槎长度为60mm，先退后进，拉结筋锚入长度不小于150mm，L、a值及h值同上一节填充墙与钢-混结构拉结筋。构造柱配筋为4φ12、箍筋φ8@100/200，加密区为柱上、下端500mm。
1.4 楼梯间和通道的填充墙，应采用钢丝网砂浆面层加强；
楼梯间采用砌体填充墙时，应设置间距不大于层高且不大于4m的钢筋混凝土构造柱。
5.1.6填充墙及圈梁拉结方式

图中：
拉结钢筋深入填充墙内长度L不小于墙长的1/5且不小于700mm，锚固长度为250mm；圈梁预埋钢筋为4φ12、‚6@200,L为700mm，a为30mm，锚固长度为350mm。拉结钢筋或圈梁预埋钢筋应锚入墙柱受力钢筋内侧。拉结钢筋a和h见下表：

5.1.8梁或板底墙体砌筑方式
钢筋混凝土梁或板下高度小于50mm，用细石混凝土填实，大于50mm采用斜砌。

5.19门窗洞口钢筋和混凝土过梁截面及配筋详图，如下图
5.20填充墙均应在窗台下部、门窗洞口顶部设置混凝土圈梁一道，当填充墙高＞4m时应隔约2m设置一道。圈梁截面图如下图：

5.2.1门、窗过梁圈梁做法及排砖

5.2.2标准层过梁、圈梁及排砖图

5.2.3反坎设置
所有外墙及浴室、洗手间、厨房、管道井处填充墙底部需浇筑200mm高混凝土反坎。
第六章质量保证措施
1、砌体工程
(1) 施工队伍进场后组织技术工人进行质量培训和专业技能考核，保证参与施工的每一名工人都有“百年大计，质量第一”的意识，确保各专业工种的专业技能达到本工程的质量要求。
(2) 严格按照施工工序进行施工，严禁为了抢工而随意颠倒工序施工，严格工序交接制度，确保每道工序传递都是合格工程。
(3) 进场材料必须有产品合格证书、产品性能检测报告，干拌砂浆、钢筋、砌块应分批进行材料进场复试检验。
(4) 干拌砂浆生产厂应提供相应的干拌砂浆使用说明书，包括砂浆特点、性能指标、适用范围、加水量范围、使用方法及注意事项。施工人员应该按照适用说明书的要求操作。
（5）砌体前先挂皮数杆、排砖撂底，保证错缝对孔砌筑，水泥砂浆使用时间控制2小时内使用完毕，砌筑先打碰头砂浆再用橡皮锤敲振密实。

二、砌筑砂浆的质量控制
砌体工程施工中，砌体是通过砂浆将墙体材料连接在一起成为整体。砂浆也是砌体结构受力的组成部分，砂浆强度直接影响砌体强度，特别是对砌体抗剪强度的影响更为明显。因为当沿灰缝破坏时，抗剪强度只与砂浆强度等级有关，而与砌体的强度等级无关。同时砂浆水平灰缝粘结力及竖缝饱满度对砌体整体质量及使用功能均有较大的影响，砂浆不饱满，极易产生墙面渗漏水质量问题。砂浆饱满，减少了砌体的通气性，提高了砌体的隔热性和抗冻性。所以，控制好砌筑砂浆的质量是保证砌体质量的一个重点。
 1、自拌砂浆的质量控制
自拌砂浆主要控制以下几个方面：
 （1）原材料、试配比
  a、检查进场水泥的质量保证资料，并督促施工单位按规定频率进行复试检验，试验结果合格后方可使用。当在使用中对水泥质量有怀疑或水泥出厂超过三个月（快硬硅酸盐水泥超过一个月）时，应复查试验，并按复验结果使用。
  b、砂浆用砂宜采用中砂，在使用前也必须进行复试检验合格，项目部应对试验报告中砂的含泥量进行分析，超过5%不宜拌制水泥砂浆和强度等级不小于m5的水泥混合砂浆，超过10%则不宜进行砂浆拌制。
  c、控制好石灰熟化时间，块状生石灰化成石灰膏熟化时间不得少于7d；对于磨细生石灰，其熟化时间不得小于2d。沉淀池中储存的石灰膏，应防止干燥、冻结和污染，严禁使用脱水硬化的石灰膏。
d、严格控制配合比，将实际进场各原材料取样送检测中心确定砂浆配合比，当原材料有变更时，重新通过试验确定配合比。
（2）砂浆的拌制、使用
  a、拌制砂浆时，原材料用量的准确，是保证砂浆强度、减少离散的重要因素。在砌筑砂浆第一次拌制时，项目部应严格按配合比准确称取各种原材料的重量（磅秤必须经标定有效），水泥一般控制在2%以内，砂、水、石灰膏一般控制在5%以内，且砂应考虑其含水量对配料的影响。
b、为保证拌和均匀，砂浆必须采用机械搅拌，水泥砂浆和水泥混合砂浆的拌制时间不得少于2分钟。
  c、砂浆拌成后和使用时，如发现泌水现象，应在砌筑前再次拌和。
  d、严格监控砂浆使用时效，督促检查砌筑施工中砂浆应随拌随用，水泥砂浆和水泥混合砂浆必须分别在拌成后3h和4h内使用完毕，当施工期间最高气温超过30℃时，必须分别在拌成后2h和3h内使用完毕。
（3）砂浆试块强度的评定
  当砌筑施工结束后，对砂浆试块强度进行评定以判断其是否合格，按下列公式进行评定：  f2，m≥f2；f2，min≥0.75f2(f2，m为平均值；f2为标准值；f2，min最小值)，符合公式中的两个条件则评定该批砂浆试块强度合格。同时应注意单位工程内砂浆的品种、强度等级相同组成同一验收批；当同一验收批内，仅有一组试块时，该组试块强度必须≥f2。
2、商品砂浆的质量控制
  商品砂浆是一种新型材料，正处于广泛推广使用阶段。商品砂浆具有如下特点：
（1）产品质量稳定，解决了传统工艺配制砂浆配比难以把握导致影响质量的问题。
（2）使用方便，加水搅拌均匀即可使用。
（3）使用商品砂浆，用工量减少，益于环境，有利于文明施工。
（4）与自拌砂浆相比成本过高。
项目部应做好对商品砂浆供应厂家的考察工作，对厂家的资质、生产规模、工艺流程、运输能力等进行考察，以控制好进场商品砂浆的质量。
三、砌筑施工的质量控制
1、砌筑前，检查砌筑部位是否清理干净浇水湿润，提前1～2天对砖进行浇水湿润；复核墙身中心线及边线是否符合设计要求；复核检查皮数杆是否根据设计要求、砖的规格和灰缝厚度对皮数、竖向构造的变化部位进行标明。每一楼层或250m3砌体的各种类型及强度等级的砌筑砂浆抽检一次至少应制作一组试块。
2、坚持样板开道的原则，要求砌筑人员姓名、砌筑日期上墙。泥工的砌筑水平对墙体的砌筑质量影响很大，因此需根据样板对泥工进行筛选。
3、宽度小于1米的窗间墙，应选用整砖砌筑，半砖和破损的砖应分散使用在受力较小的砖墙，小于1/4砖体积的碎砖不能使用。
4、墙体每天砌筑高度不宜超过1.8米。雨季施工日，每日砌筑高度不宜超过1.2米，提醒施工要有防雨冲刷砂浆措施，如收工时采用防雨材料覆盖新砌墙体表面。
5、采用铺浆法砌筑砌体，铺浆长度不得超过750mm；施工期间气温超过30℃时，铺浆长度不得超过500mm。
6、240mm厚承重墙的每层墙的最上一皮砖，砖砌体的阶台水平面上及挑出层的外皮砖，应整砖丁砌。
7、弧拱式及平拱式过梁的灰缝应砌成楔形缝，拱底灰缝宽度不宜小于5mm，拱顶灰缝宽度不应大于15mm，拱体的纵向及横向灰缝应填实砂浆；平拱式过梁拱脚下面应伸入墙内不小于20mm；砖砌平拱过梁底应有1%的起拱。
8、砖过梁底部的模板及其支架拆除时，灰缝砂浆强度不应低于设计强度的75%时。
9、多孔砖的孔洞应垂直于受压面砌筑。半盲孔多孔砖的封底面应朝上砌筑。
10、竖向灰缝不得出现瞎缝、透明缝和假缝。
11、砖砌体施工临时间断处补砌时，必须将接槎处表面清理干净，洒水湿润，并填实砂浆，保持灰缝平直。
12、现场随时巡查督促，重点监控组砌方法、砂浆饱满度、马牙槎的留置尺寸、拉结筋有否遗漏及其埋置长度和间距设置、脚手眼的留置部位是否准确，及时发现问题及时纠正，不留隐患。
四、砖砌体工程质量控制的主控项目
1、砖和砂浆的强度等级必须符合设计要求
抽检数量：每一生产厂家，烧结普通砖、混凝土实心砖每15万块，烧结多孔砖、混凝土多孔砖、蒸压灰砂砖及蒸压粉煤灰砖每10万块各为一验收批，不足上述数量时按一批计，抽检数量为1组。砂浆试块的抽检数量执行规范的有关规定。
检验方法：查砖和砂浆试块试验报告。
2、砌体灰缝砂浆应密实饱满，砖墙水平灰缝的砂浆饱满度不得低于80%；砖柱水平灰缝和竖向灰缝饱满度不得低于90%。
抽检数量：每检验批抽查不应少于5处。
检验方法：用百格网检查砖底面与砂浆的粘结痕迹面积，每处检测3块砖，取其平均值。
3、砖砌体的转角处和交接处应同时砌筑，严禁无可靠措施的内外墙分砌施工。在抗震设防烈度为8度及8度以上地区，对不能同时砌筑而又必须留置的临时间断处应砌成斜槎，普通砖砌体斜槎水平投影长度不应小于高度的2/3，多孔砖砌体斜槎长高比不应小于1/2。斜槎高度不得超过一步脚手架的高度。
抽检数量：每检验批抽查不应少于5处。
检验方法：观察检查。
4、非抗震设防及抗震设防烈度为6度、7度地区的临时间断处，当不能留斜槎时，除转角处外，可留直槎，但直槎必须做成凸槎，且应加设拉结钢筋，拉结钢筋应符合下列规定：
（1）每120mm墙厚放置1φ6拉结钢筋（120mm厚墙应放置2φ6拉结钢筋）。
（2）间距沿墙高不应超过500mm，且竖向间距偏差不应超过100mm。
（3）埋入长度从留槎处算起每边均不应小于500mm，对抗震设防烈度6度、7度时宜沿墙长贯通。
（4）末端应有90°弯钩。
抽检数量：每检验批抽查不应少于5处。
检验方法：观察和尺量检查。
五、砖砌体工程质量控制的一般项目
1、砖砌体组砌方法应正确，内外搭砌，上、下错缝。清水墙、窗间墙无通缝；混水墙中不得有长度大于300mm的通缝，长度200mm～300mm的通缝每间不超过3处，且不得位于同一面墙体上；砖柱不得采用包心砌法。
抽检数量：每检验批抽查不应少于5处。
检验方法：观察检查。砌体组砌方法抽检每处应为3～5m。
2、砖砌体的灰缝应横平竖直，厚薄均匀，水平灰缝厚度及竖向灰缝宽度宜为10mm，但不应小于8mm，也不应大于12mm。
抽检数量：每检验批抽查不应少于5处。
检验方法：水平灰缝厚度用尺量10皮砖砌体高度折算；竖向灰缝宽度用尺量2m砌体长度折算。
3、砖砌体尺寸、位置的允许偏差及检验应符合下表的规定。
砖砌体尺寸、位置的允许偏差及检验
项次
项 目
允许偏差(mm)
检验方法
抽检数量
1
轴线位移
10
用经纬仪和尺检查或用其他测量仪器检查
承重墙、柱全数检查
2
基础、墙、柱顶面标高
±15
用水准仪和尺检查
不应少于5处
3
墙面垂直度
每 层
5
用2m托线板检查
不应少于5处
全 高
≤10m
10
用经纬仪、吊线和尺或用其他测量仪器
检查
外墙全部阳角
＞10m
20
4
表面平
整度
清水墙、柱
5
用2m靠尺和楔形塞尺检查
不应少于5处
混水墙、柱
8
5
水平灰缝
平直度
清水墙
7
拉5m线和尺检查
不应少于5处
混水墙
10
6
门窗洞口高、宽(后塞口)
±10
用尺检查
不应少于5处
7
外墙上下窗口偏移
20
以底层窗口为准，用经纬仪或吊线检查
不应少于5处
8
清水墙游丁走缝
20
以每层第一皮砖为准，用吊线和尺检查
不应少于5处

第7章 安全防护措施
1.进入施工现场要戴好安全帽，临边作业是应佩戴安全带，严格遵守工地安全制度，严禁吸烟
（2）施工现场不违规作业、不酒后作业、不疲劳作业、不赤脚、不抽烟。
(1) 所有电器设备均需有合格证，电工使用完后及时关闭电源开关。
(2) 在高空作业时不准由上向下抛掷杂物及垃圾，清理外架时需有专人看守，下面不准站人。
(3) 凡高空作业人员身体必须健康，有心脏病、高血压、癫疯病及酗酒者禁止上高作业。
(4) 当每层砌筑墙体的高度超过1.2m时，应及时搭设好操作平台。
(5) 作业时使用的脚手架，未经交接验收不得使用，验收使用后严禁随便拆改或移动。
(6) 砌块在运输装卸过程中，严禁倾倒和抛掷；进场后堆放整齐，堆置高度不超过2m。
(7) 架子上锯砖操作人员必须面向里把专用工具在架子上，防止落砖砸人，并做好活完脚下清。
·第8章 绿色施工措施
(1) 施工现场主要道路应根据用途进行硬化处理。裸露的场地采取覆盖、固化或绿化等措施。
(2) 现场袋装干拌砂浆存放在库房内，降低扬尘污染。
(3) 施工现场大门口应设置冲洗车辆设施。
(4) 施工现场进行机械剔凿作业时，作业面局部应遮挡、掩盖或采取水淋等降尘措施。
(5) 施工现场材料存放区、加工区场地应平整坚实。
(6) 运输材料的车辆进入施工现场，严禁鸣笛。装卸材料应做到轻拿轻放。
(7) 现场建立封闭式垃圾站，垃圾集中运往规定的垃圾场。

第9章 成品保护措施
(1) 各种预埋件、暖卫电气管线均应注意保护，不得踩倒弯折，如不可避 免需踩踏，则在其上部覆盖废旧竹胶板或多层板进行保护。
(2) 拆除架子时，注意保护墙体及门窗口角。
(3) 砖在运输装卸过程中，严禁倾倒和抛掷。
(4) 进场后的砌块应按品种、规格分别码放整齐，堆置高度不宜超过2m。
（5）排气道、隔墙板安装完成应注意保护，防止尖或重物碰撞造成破损。
（6）排气道止回阀安装完成后要注意保护，防止丢失。
（7）排气道预留洞吊模前及吊模、浇筑混凝土时应注意不要触动排气道。
