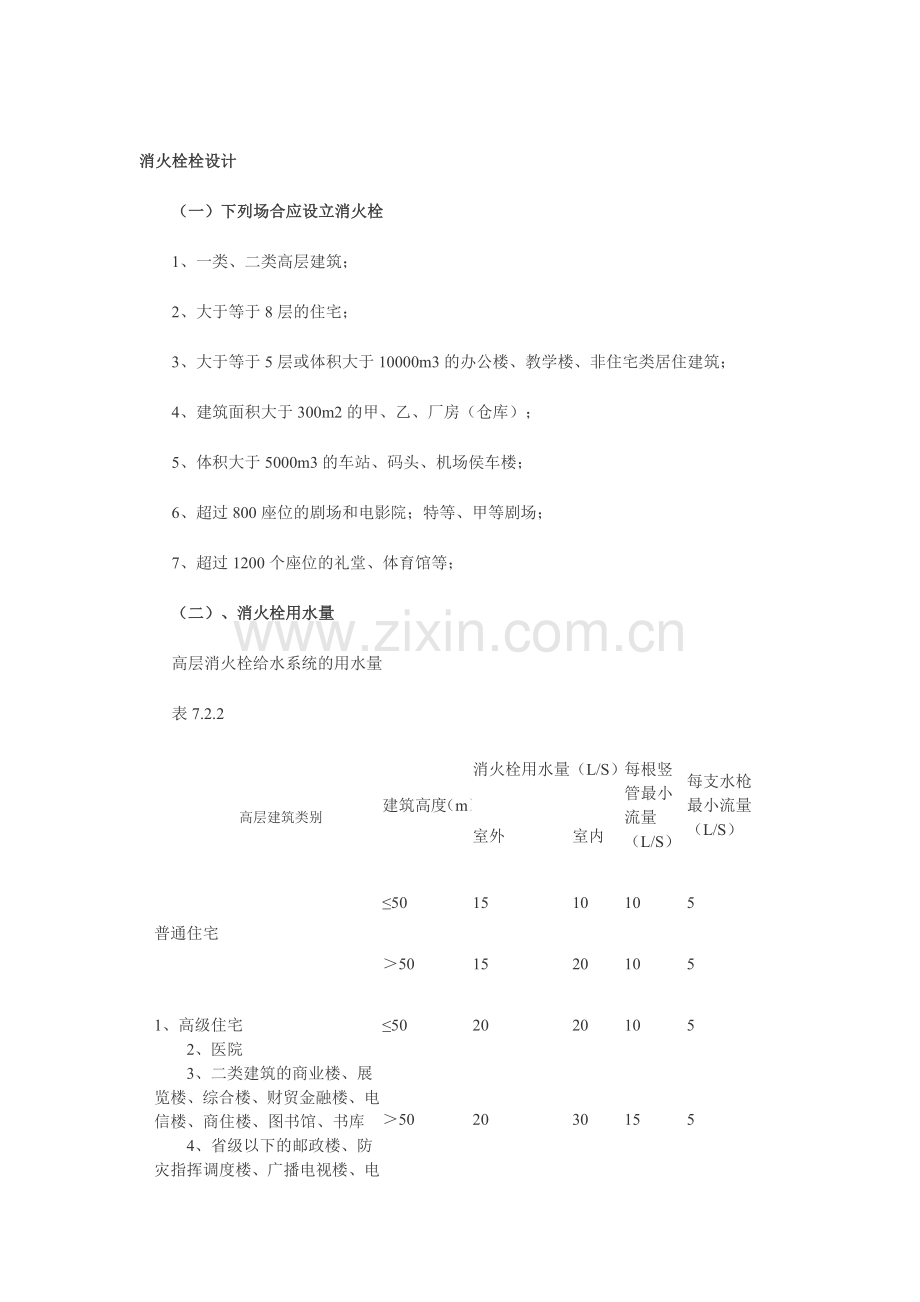

消火栓栓设计
（一）下列场合应设立消火栓
1、一类、二类高层建筑；
2、大于等于8层的住宅；
3、大于等于5层或体积大于10000m3的办公楼、教学楼、非住宅类居住建筑；
4、建筑面积大于300m2的甲、乙、厂房（仓库）；
5、体积大于5000m3的车站、码头、机场侯车楼；
6、超过800座位的剧场和电影院；特等、甲等剧场；
7、超过1200个座位的礼堂、体育馆等；
（二）、消火栓用水量
高层消火栓给水系统的用水量
表7.2.2
高层建筑类别
建筑高度（m）
消火栓用水量（L/S）
每根竖管最小流量（L/S）
每支水枪最小流量（L/S）
室外
室内
普通住宅
≤50
15
10
10
5
＞50
15
20
10
5
1、高级住宅
2、医院
3、二类建筑的商业楼、展览楼、综合楼、财贸金融楼、电信楼、商住楼、图书馆、书库
4、省级以下的邮政楼、防灾指挥调度楼、广播电视楼、电力调度楼
5、建筑高度不超过50m的教学楼和普通的旅馆、办公楼、科研楼、档案楼等
≤50
20
20
10
5
＞50
20
30
15
5

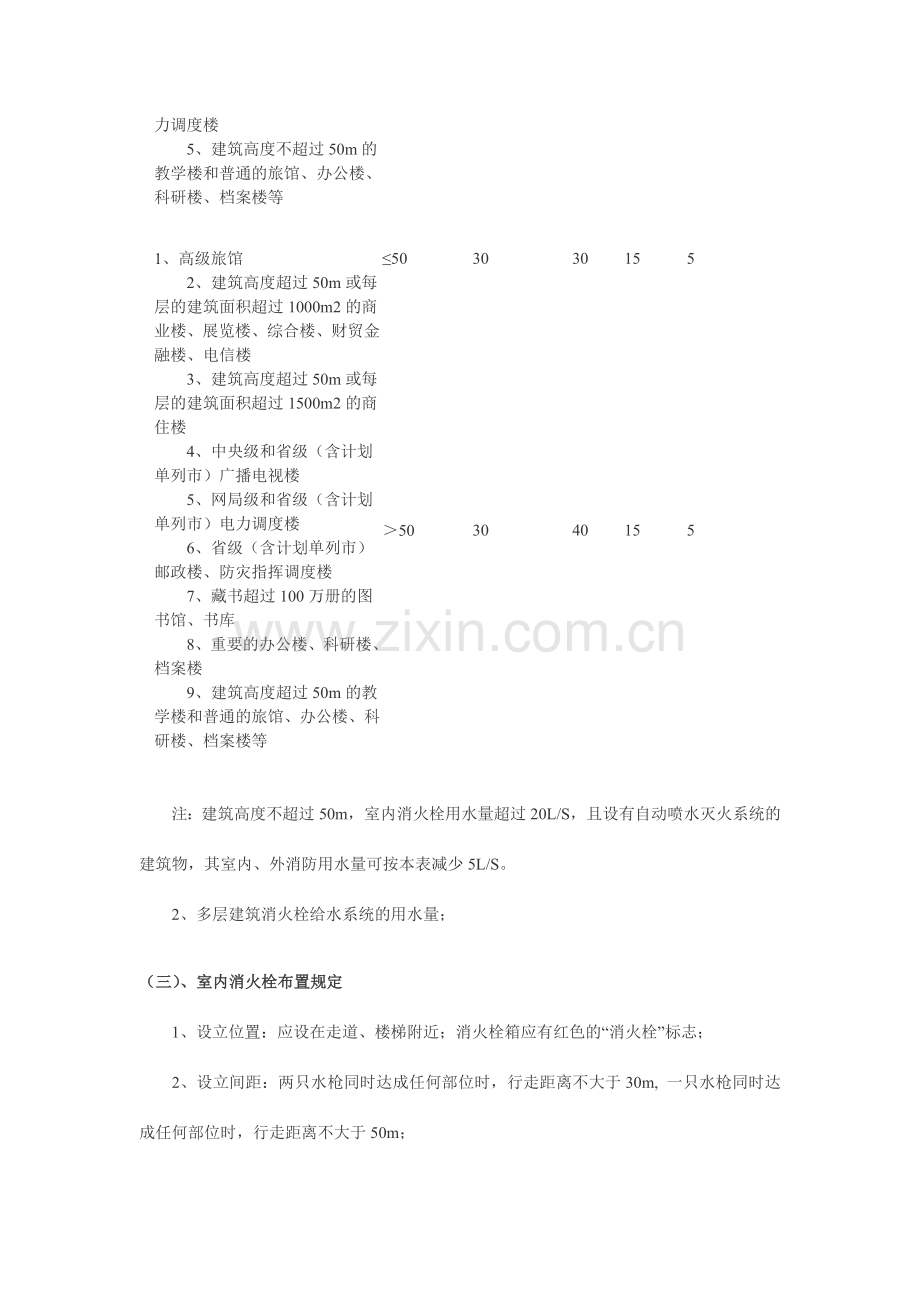

1、高级旅馆
2、建筑高度超过50m或每层的建筑面积超过1000m2的商业楼、展览楼、综合楼、财贸金融楼、电信楼
3、建筑高度超过50m或每层的建筑面积超过1500m2的商住楼
4、中央级和省级（含计划单列市）广播电视楼
5、网局级和省级（含计划单列市）电力调度楼
6、省级（含计划单列市）邮政楼、防灾指挥调度楼
7、藏书超过100万册的图书馆、书库
8、重要的办公楼、科研楼、档案楼
9、建筑高度超过50m的教学楼和普通的旅馆、办公楼、科研楼、档案楼等
≤50
30
30
15
5
＞50
30
40
15
5
注：建筑高度不超过50m，室内消火栓用水量超过20L/S，且设有自动喷水灭火系统的建筑物，其室内、外消防用水量可按本表减少5L/S。
2、多层建筑消火栓给水系统的用水量；
（三）、室内消火栓布置规定
1、设立位置：应设在走道、楼梯附近；消火栓箱应有红色的“消火栓”标志；
2、设立间距：两只水枪同时达成任何部位时，行走距离不大于30m, 一只水枪同时达成任何部位时，行走距离不大于50m；
3、消火栓水枪水柱：
多层不小于7米；
不超100米的高层不小于10米；
超过100米的高层水柱不小于13米。
6、栓口出水压力：
大于0.5Mpa时，应采用减压措施（避免水箱水过早用完，不利于扑灭初期火灾）；
高层建筑、大空间工业和民用建筑、高架仓库栓口压力不小于0.35Mpa
多层民用建筑栓口压力不小于0.20Mpa
4、栓口中心高度宜为1.1米，栓口出水方向向下或与墙面垂直；
5、栓口静压不应大于1.00Mpa,否则应分区；
7、消防电梯前室应设消火栓，且可作为普通消火栓合用，并计算在布置范围内；
8、临时高压消火栓系统应设立消火栓按钮，并应保护措施；
9、高层建筑屋顶应设立带有压力表的检查用消火栓，采暖低区可设在顶层出口处或水箱间；
10、消防水带：有内衬，长度不超过25米；水枪喷嘴口径不应小于Φ19mm,水带应为Φ65mm;
11、公共娱乐场合、幼儿园和老年公寓应设立SN25消火栓，间距不大于25米；
12、7层~9层的单元式住宅可采用干式消火栓；
（四）、室内消防给水管道
1、管道应与生活、生产给水系统分开独立设立。
2、管道应布置成环状；和环状管网相连的引入管不少于2根；
3、每层不少于2根竖管，竖管口径不小于DN100;
4、以下情况可设立一根竖管，但必须采用双阀、双出口消火栓；
18层及18层以上的单元式住宅；
18层及18层以下、每层不超过8户、建筑面积不超过650m2的 塔式住宅；
5、室内消火栓给水系统应与自动喷水灭火系统分开设立，有困难时，可合用消防泵，但在自动喷水灭火系统的报警阀前（沿水流方向）必须分开设立；
6、室内消防给水管道应采用阀门提成若干独立段。阀门的布置，应保证检修管道时关闭停用的竖管不超过一根。当竖管超过4根时，可关闭不相邻的两根。
（五）、消火栓箱类型
单栓型：800*650*240：丁型
双栓型：1000*700*240：
带灭火器箱型：1800*700*240
（六）、 室外消火栓
建筑社区室外消火栓是指在高、低层建筑物周边所设立的消火栓，当建筑社区内被保护建筑物距离市政消火栓比较远，超过了 150m的保护范围，在建筑社区应设立供消防车使用或直接接出水带和水枪进行灭火的室外消火栓
1、室外消火栓用水量
高层建筑用水量：见《高层建筑设计防火规范》GB50045 -45 2023年版p28。
厂房、多层名用建筑用水量：见《建筑设计防火规范》GB50016 - 2023年版p71-p76。
2、室外消火栓给水管道布置
管道应布置成环状，当用水量小于15L/S时，可布置成支状。
向环网供水的管道不小于两条；
环状管道采用阀门提成若干独立段，每段内消火栓数量不超过5个；
室外消防给水管道的直径不小于DN100;
室外消防给水管道压力：消防时工作压力不低于0.1 Mpa.
2、室外消火栓布置
《建规》第8.2.7条 室外消火栓的布置应符合下列规定：
室外消火栓应沿道路设立，道路宽度超过60m时，宜在道路两边设立消火栓，并宜靠近十字路口；
甲、乙、丙类液体储罐区和液化石油气罐罐区的消火栓，应设在防火堤外(当罐区和堆场面积较大，水枪充实水柱无法全覆盖时，可以消防炮代替)。但距罐壁15m范围内的消火栓，不应计算在该罐可使用的数量内；消火栓距路边不应超过2m，距房屋外墙不宜小于5m；
室外消火栓的间距不应超过120m；
室外消火栓的保护半径不应超过150m；在市政消火栓保护半径150m以内，如消防用水量不超过15 L/s时，可不设室外消火栓；
室外消火栓的数量应按室外消防用水量计算决定，每个室外消火栓的用水量应按10～15 L/s计算；
室外地上式消火栓应有一个直径为150mm或100mm和两个直径为65mm的栓口；
室外地下式消火栓应有直径为100mm和65mm的栓口各一个，并有明显的标志。
室外消火栓距离水泵接合器的距离宜为15m~40m。
水泵接合器
消防水泵接合器作用:在室内消防水泵因检修、停电或出现其他故障停止运转期间，建筑发生火灾时，将消防车从室外消防水源抽的水，输送到室内消防给水管网；或在建筑发生火灾，而室内消防用水量不
足时，将消防车从室外水源抽的水，补充到室内消防管网 .
1、DN100接合器流量为15L/S，DN150流量为30L/S;
2、距室外消火栓或消防水池的距离宜为15-40m;
3、宜采用地上式，采用地下式水泵接合器应有明显标志；
4、应在消防车供水范围内各竖向分区设立水泵接合器；
5、小于15米的建筑不用甚至水泵接合器
消防水泵房
1、启动设备设立
水泵不超过0.5t时，应设立固定吊钩或移动吊架；
水泵在0.5t~3t时，宜设立手动启动设备；
水泵大于3t时，应设立电动启动设备；
2、水泵机组的设立应符合下列规定：
1.相邻两个机组及机组至墙壁的净距：电机容量小于20kw时，0.6m，电机容量大于20kw小于55kw时，0.8m；电容量机组大于20kw小于55kw时，不宜小于1.2m；若为地下泵房，距离可适当减少0.m1~0.2m；
当水泵机组就地检修时，在机组一侧应加宽0.5m的通道；
2、水泵房的重要宽度不小于1.2m；水泵房只少有一个可以搬运最大设备的门
3、水泵房的采暖、通风和排水
寒冷地区采暖温度不小于5°C；
通风换气按6次/h设计；
水泵房内应设立带有坡度的排水沟，以搜集水泵及其他地方的漏水，并应设排污设施，以免水泵和其他设备被淹没。
4、水泵房的设立
独立设立的水泵房耐火等级不低于二级，和其他能产生火灾爆炸危险的建筑物间距应计算拟定，但不得小于15m.
设立在建筑物内部事，隔墙耐火等级不小于2h，楼板不小于1.5h，并应设立甲级防火门；
水泵房设立在首层时，出口应直通室外；
水泵房设立在地下层或其他楼层时，出口应直通安全出口；
水泵房应采用防洪水淹没的技术措施；
5、水泵房的防噪
水泵机组设立隔振装置；
必要时再吸水管和出水管上设立隔振装置，并设立隔振吸音装置；
6、水泵应独立供电，并设应急照明；
7、对立消防抗震设计应比本地抗震设计提高一个等级。
（一）、高位消防水箱
1、有效容积：
一类公共建筑不小于18立方；
多层、二类公共建筑和一类居住建筑不小于12立方；
大于7层的多层居住建筑、二类居住建筑不小于6立方；
2、设立高度
不超过100的建筑，水箱底距离最不利点消火栓压力不低于0.07Mpa
超过100的建筑，水箱底距离最不利点消火栓压力不低于0.15Mpa
不能满足压力规定期应设增压措施
水箱间防火规定
耐火2小时隔断和1.5小时的楼板与其他部位隔开，并应设甲级
防火门。
水箱间不应设立可燃物；
水箱间窗户设立应符合《建筑防火规范规定》
支撑水箱的结构应满足正常和火灾延续时间的规定；
水箱材质：热镀锌钢板，钢筋混凝土，阻燃玻璃钢；
水箱安装空间规定：
水箱外壁距离建筑墙面、顶棚或其他池壁之间的净距应符合以下规定。
无管道的一侧，不小于0.7m;
有管道的一侧，不小于1.0m;管道外壁距离墙面不小于0.6m;
设有人孔的箱顶，顶板面和顶棚距离不小于0.8m;
水箱进出管设立规定
应设立泄空管和溢流管的出口，且不得和建筑排水管直接相连，应间距排水。
进水管管径不小于DN50,溢流管不小于进水管的2倍，但不小于DN100;溢流管应高于进水管（进水管管径~150mm之间）；
出水管应设防倒流的止回阀，设立高度应满足止回阀启动的最低压力需求。
水箱最低水位应根据出水管喇叭口淹没深度拟定。
人孔、通气管、溢流管应设立防止昆虫爬入的搓手
（二）、 增压水泵和稳压罐
1、水泵流量及选择
消火栓给水系统增压泵：流量不应大于5L/s；
自动喷水灭火系统增压泵：流量不应大于1L/s；
应选择单吸单级或多级立式泵；
2、稳压罐容积及布置
消火栓给水系统：300L；
自动喷水给水系统：150L；
消防系统供水方式
1、单水源供水
市政单水源
从高位水池引两条管
一消防水池（市政单水源给水系统）和一组消防水泵
2、两个单水源供水
市政单水源
一坐消防水池（市政单水源给水系统）和一组消防水泵 + 另一坐消防水池（市政单水源给水系统）和另一组消防水泵；
从市政双水源和等效双水源干管引一管给一台消防泵 + 一坐消防水池引另一条管给另一台消防水泵；
3、等效双水源供水
一坐消防水池（市政双水源和等效双水源）和一组消防水泵 + 高位水箱；
两坐各存储50%用水量的高位消防水池各引两条管；
两坐各存储50%用水量的消防水池分别和两台消防泵相连接；
采用术语和名词
1、高压给水系统：不设立消防水泵而能满足建筑物灭火流量和压力的系统。
2、临时高压给水系统：平时管网充满水，运用水箱或稳压泵、稳压罐维持一定压力，火灾时启动消防主泵，以满足所需水流量和水压力的系统。
3、低压给水系统：满足消防车取水需的流量和压力的给水系统。
4、消防水池：设立于消防给水系统或建筑物的低处，通过消防泵输送任一点所需要的流量和压力，存储一次灭火所需的用水量。
5、高位消防水池：设立于消防给水系统或建筑物的最高处，水池最低点压力能满足最不利点处消防设施的设计压力规定，能存储一次灭火所需的用水量。
6、高位消防水箱：设立于消防给水系统或建筑物的最高处，水箱最低点压力能满足最不利点处消防设施的设计压力规定（压力满足不了规定，则设立稳压泵稳压罐），能存储扑灭初期火灾所需的用水量。
7、消防水源：能提供消防给水系统设计用水量的市政给水管网、消防水池、高位消防水池和天然水源等。
8、干式消火栓系统：准工作状态时不冲水，使用时冲水
9、湿式消火栓系统：消火栓给水系统在任何时候都充满水。
10、自动消火栓给水系统：打开栓口和接上水龙带而不需要其他任何动作就能使用的消火栓系统。
11、手动干式消火栓系统：消火栓系统管道准工作状态时不冲水，使用时通过消防车系统供水。
12、静水压力：消防给水系统管道内的一点在水静止不流动时的压力。
13、动水压力：消防给水系统管道内的一点在水流量流量达成设计规定的压力。
14、搅动压力：水泵零流量时压力。
15、单水源消防给水系统：水池
16、双水箱消防给水系统：两个独立的单水源组成。
17、等效双水源给水系统：水池+水箱。
18、独立消防给水系统：仅给一种消防灭火系统供水的消防给水系统。
19、联合消防给水：给两种以上消防灭火系统供水的消防给水系统。
20、区域给水系统：给同一区域内2冻以上建筑物供水的消火栓系统。
