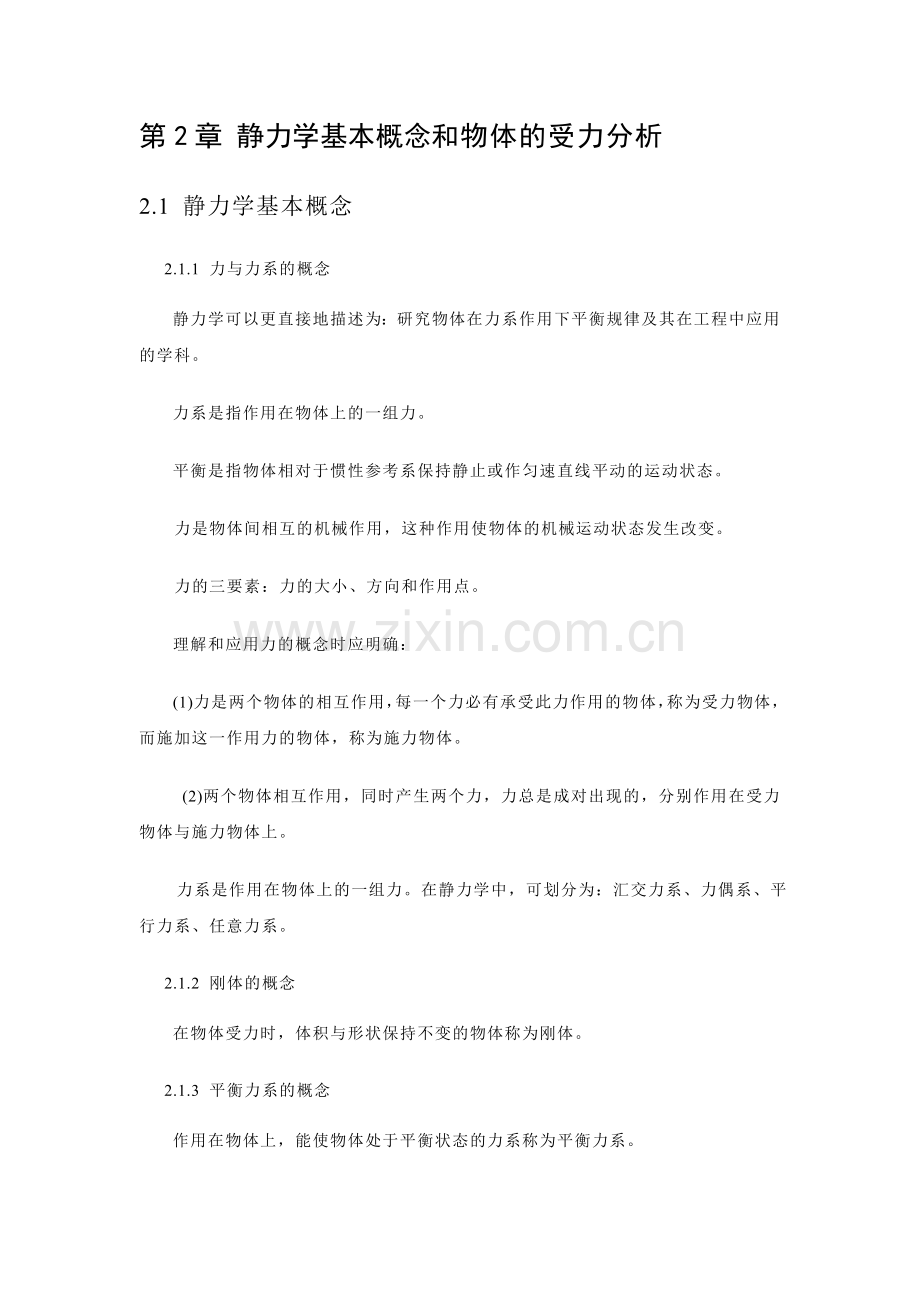

1、第2章 静力学基本概念和物体的受力分析2.1 静力学基本概念 2.1.1 力与力系的概念静力学可以更直接地描述为:研究物体在力系作用下平衡规律及其在工程中应用的学科。力系是指作用在物体上的一组力。平衡是指物体相对于惯性参考系保持静止或作匀速直线平动的运动状态。力是物体间相互的机械作用,这种作用使物体的机械运动状态发生改变。力的三要素:力的大小、方向和作用点。理解和应用力的概念时应明确:(1)力是两个物体的相互作用,每一个力必有承受此力作用的物体,称为受力物体,而施加这一作用力的物体,称为施力物体。 (2)两个物体相互作用,同时产生两个力,力总是成对出现的,分别作用在受力物体与施力物体上。 力系

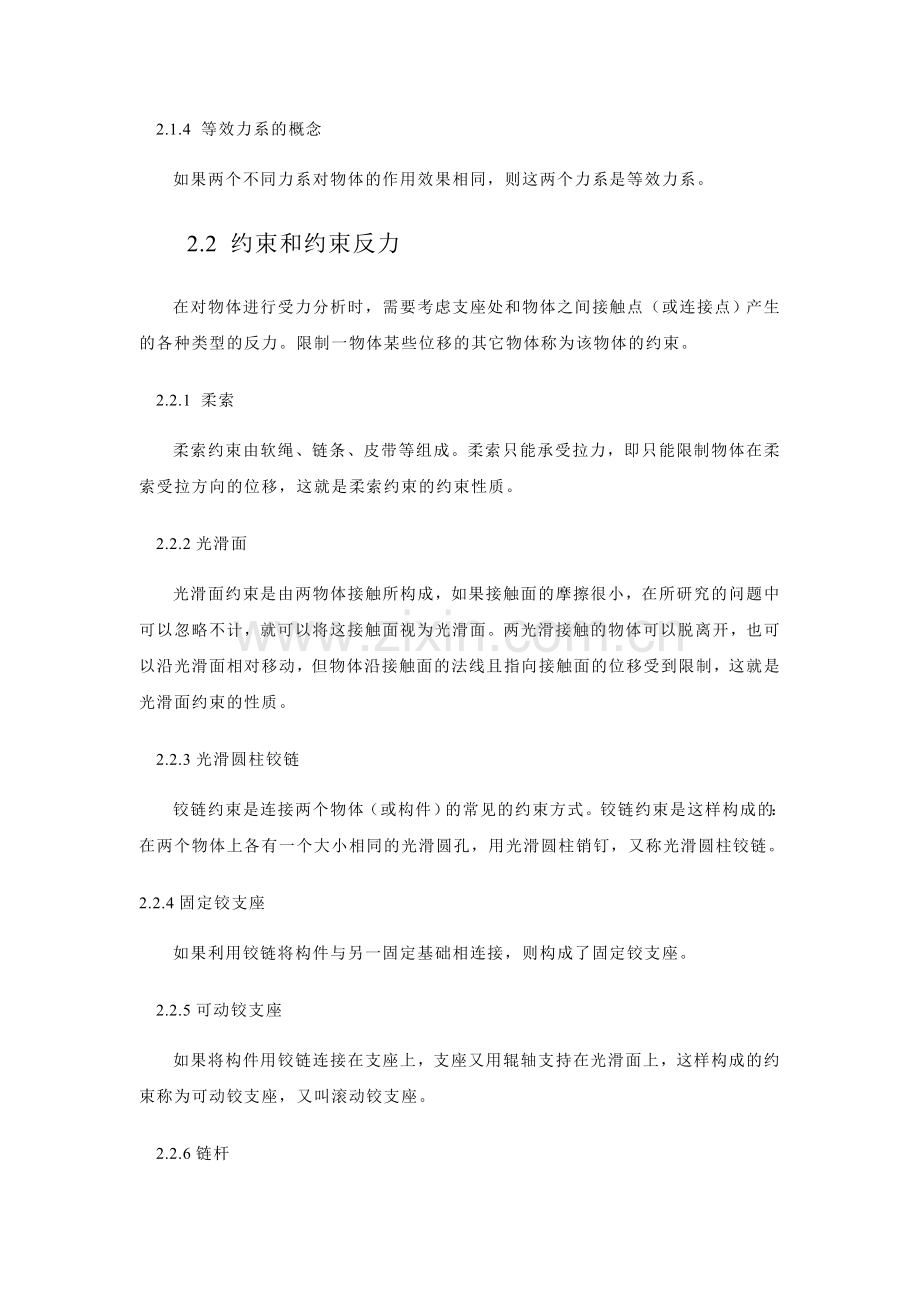

2、是作用在物体上的一组力。在静力学中,可划分为:汇交力系、力偶系、平行力系、任意力系。2.1.2 刚体的概念在物体受力时,体积与形状保持不变的物体称为刚体。2.1.3 平衡力系的概念作用在物体上,能使物体处于平衡状态的力系称为平衡力系。2.1.4 等效力系的概念如果两个不同力系对物体的作用效果相同,则这两个力系是等效力系。2.2 约束和约束反力 在对物体进行受力分析时,需要考虑支座处和物体之间接触点(或连接点)产生的各种类型的反力。限制一物体某些位移的其它物体称为该物体的约束。2.2.1 柔索柔索约束由软绳、链条、皮带等组成。柔索只能承受拉力,即只能限制物体在柔索受拉方向的位移,这就是柔索约束的
3、约束性质。2.2.2光滑面光滑面约束是由两物体接触所构成,如果接触面的摩擦很小,在所研究的问题中可以忽略不计,就可以将这接触面视为光滑面。两光滑接触的物体可以脱离开,也可以沿光滑面相对移动,但物体沿接触面的法线且指向接触面的位移受到限制,这就是光滑面约束的性质。2.2.3光滑圆柱铰链铰链约束是连接两个物体(或构件)的常见的约束方式。铰链约束是这样构成的:在两个物体上各有一个大小相同的光滑圆孔,用光滑圆柱销钉,又称光滑圆柱铰链。2.2.4固定铰支座如果利用铰链将构件与另一固定基础相连接,则构成了固定铰支座。2.2.5可动铰支座如果将构件用铰链连接在支座上,支座又用辊轴支持在光滑面上,这样构成的约
4、束称为可动铰支座,又叫滚动铰支座。2.2.6链杆不计自重,借助于两个光滑铰链与其它物体连接的杆件构成链杆约束,链杆中间不受其它力作用,即链杆是二力杆。 2.2.7固定端约束固定端支座是一种常见的约束形式。将梁的一端牢固地固定在墙体(或其他物体)内,使梁既不能移动又不能转动,这就构成了固定端支座。2 .3结构计算简图2.3.1 结构计算简图实际结构是很复杂的,无法按照结构的真实情况进行力学计算。因此,进行力学分析时, 必须选用一个能反映结构主要工作特性的简化模型来代替真实结构,这样的简化模型称作结构计算简图。1.支座简化示例2.结点简化示例3.计算简图示例2.3.2平面杆系结构的分类1. 梁梁由
5、受弯杆件构成,杆件轴线一般为直线。在图2-18()、(b)中所示的为单跨梁,在图2-1(c)、()中所示的为多跨梁。2.拱拱一般由曲杆构成。在图2-19()、()中所示的分别为三铰拱和无铰拱。(a) (c) (b) (d)图2-18(a) (b) 图2-193.刚架刚架是由梁和柱组成的结构。刚架结构具有刚结点。在图2-20()、()中所示的为单层刚架, 图2-20()中所示的结构为多层刚架。图2-20()中所示的结构称为排架,也称铰接刚架或铰接排架。 (a) (b) (c) (d) 图2-204.桁架桁架是由若干直杆用铰链连接组成的结构。在图2-21中所示的结构为桁架。图2-215. 组合结构
6、组合结构是桁架和梁或刚架组合在一起形成的结构,其中含有组合结点。在图2-22()、()中所示的结构都为组合结构。(a) (b) 图2-22 2.4物体的受力分析在求解力学问题时,要首先确定研究对象,并了解研究对象的受力情况,这个过程称为物体的受力分析。物体的受力分析包含两个步骤:一是将所要研究的物体(构件)单独分离出来,画出其简图,这一步称为取研究对象或者说取分离体。二是在分离体上画出它所受的全部力,这些力包括荷载及约束反力,这一步骤称为画受力图。物体的受力分析应注意以下事项:(1)作系统中某一部分的受力分析时,一定要单独画出其分离体图,不要在系统图上画某一部分的受力图。(2)画受力图时,应先
7、分析研究对象与哪些相邻物体有机械作用,并由此确定研究对象所受的力。(3)要按照约束的性质分析约束反力,切不可由荷载的情况来臆测约束反力。约束反力与荷载的关系是以后要解决的问题。(4)要注意识别二力杆约束,并正确地画出约束反力。(5)对两个相互作用的物体进行受力分析时,作用力与反作用力的方向只能假定一个,另一个应按照作用与反作用定律来确定。2.5 力的投影力的分解2.5.1 力的投影力F在某轴上的投影(图2-25(a),等于力F的大小乘以力与该轴正向夹角的余弦,记为,即 (2-1)力在轴上的投影是代数量。当力与轴的正向夹角为锐角时(图2-25(a),取正值,反之,取负值(图2-25(b)。图2-
8、252.5.2力的分解将力F沿正交的方向分解为两个分力Fx和Fy,它们的大小分别等于力F在此二轴上的投影Fx和Fy的绝对值,即,。2.5.3 合力投影定理合力投影定理建立了平面汇交力系合力在轴上的投影与各分力在同轴上投影的关系。合力投影定理如下:力系合力在任一轴上的投影,等于力系中各力在同一轴上的投影的代数和。2.6力对点的矩以一个常见的例子观察力对物体的作用效果:扳手拧螺母时,在扳手上加一力F,扳手以螺母的轴线O为轴旋转(图2-28)。经验证明,力F使扳手产生的转动效果与三个因素有关:力F的大小,转动中心O到力F的作用线的距离h,力F的指向(使扳手转动的方向)。因此,度量力所产生的转动效果要
9、包括这三个因素。图2-28综上所述,力F使扳手绕O点转动效果可以用代数量来度量,称为力F对O点的矩,并用符号MO(F)表示,即力F对O点的矩为 (2-4)其中,O点称为矩心;矩心O到力F作用线的距离h称为力臂;正、负号分别用来表示F使物体转动的两个不同方向,一般约定力使物体绕矩心逆时针方向转动时,力对点的矩取正号,反之取负号。力矩的单位是牛顿米(Nm)。2.7力偶与力偶矩2.7.1 力偶力偶的第一性质大小相等、方向相反且不共线的两个平行力称为力偶。力偶为描述力使物体转动效应的一个物理量。图2-30中的两个力F和F组成一力偶,并用符号(F,F)表示。力偶中两个矢量满足条件:两个作用线间的距离d称
10、为力偶臂,两力所在的平面称为力偶作用面。图2-30力偶的作用效果表现在改变物体的转动状态。力偶的第一性质:力偶没有合力,不能用一力等效代换,不能用一力与之平衡。2.7.2 力偶矩力偶的第二性质力偶的作用效果取决于这样三个因素:(1)构成力偶的力的大小;(2)力偶臂的大小;(3)力偶的转向。因此,可以用代数量确定或度量力偶使物体转动的效果,并称此代数量为力偶矩。用符号M表示力偶矩,则 (2-5)于是,可给力偶矩作如下定义:力偶矩是力偶使物体转动的效果的度量。力偶矩的单位与力对点的矩的单位一样,也是牛顿米(Nm)。力偶的第二性质:力偶使物体转动的效果只由力偶矩M确定,与矩心的位置无关。2.7.3
11、力偶等效条件根据力偶的第二性质,作用在刚体上的两个力偶的等效条件是:此二力偶的力偶矩彼此相等。上述力偶等效条件,又称为同平面内力偶等效定理。由同平面内力偶等效定理可知:(1)力偶可以在其作用面内随意移转,不会改变它对刚体的作用效果,即力偶对刚体的作用效果与它在作用面内的位置无关。(2) 在保持力偶矩不变的条件下,可以随意同时改变力偶中力的大小和力偶臂的长短,这不会影响力偶对刚体的作用效果。 2.8 力的等效平移作用在刚体某平面内A点的力F可以等效地平移到该平面内的任意点B,但必须附加一力偶,此附加力偶的力偶矩等于原力F对B点的矩。此结论称作力的平移定理。小结1.力和刚体的概念是最基本的力学概念
12、。刚体“模型”,因为假设物体形状与体积不变,因而在分析作用在物体上的力时,不考虑物体的材料特性。2.平衡的概念,既力对物体的作用效应为零,物体处于静止或匀速平动状态。确切地说,这里的“平衡”指的就是“静力平衡”,是描述物体静止的术语。静力学中,“平衡” 概念推出的 “平衡条件”,以及派生的“平衡方程”,是解决工程力学问题的基础。3.力系等效的概念,主要用途在于力系的简化,就是用最简单的力系等效代替复杂力系的作用,从而推导出力系的平衡条件。4.约束是对物体间相互作用的型式进行的归纳与抽象化。尽管约束类型很多,但就知识的内涵而言,无非是:约束概念约束构造约束性质约束反力。5.物体的受力分析是本课程
13、的第一个基本训练,也是学生必须通过此训练具有的技能,否则无法学习课程后继内容。6. 力偶与力都是物体相互间的机械作用,力偶能改变物体的转动状态,力偶没有合力。一个力与一个力偶不能相互等效代换,一个力与一个力偶不能相互平衡。力和力偶是力学中两个独立的作用量。力偶的第一性质,阐明了力与力偶之间的共性和特性。7. 力偶矩和力对点的矩都是机械作用效果的度量。力偶矩度量力偶的转动效果,力对点的矩度量力的转动效果,二者的表达式(2-5)与(2-4)也相似。力的转动效果不仅取决于力,还取决于力臂,即与矩心的位置有关。力偶的转动效果则由力偶矩唯一确定。力偶的第二性质,阐明了力对点的矩与力偶矩之间的共性和特性。8. 力偶的第二性质揭示了刚体上同一平面内两个力偶等效的条件。在保持力偶矩不变的条件下,力偶可在作用面内作等效变换。力偶的等效变换只能在同一刚体上进行。9.力的等效平移定理说明将力平移到作用平面内一点时还要得到一附加力偶。该定理是下一章中力系向一点简化的依据。
