路面底基层、基层水稳碎石配合比报告

一、设计依据
1． JTJ 034-2000《公路路面基层施工技术规范》
2．设计图纸
二、试配要求
1．集料级配应符合下表要求：
方孔筛尺寸（mm）
31.5
26.5
19.0
9.5
4.75
2.36
0.6
0.075
通过质量百分率（％）
100
90~100
72~89
47~67
29~49
17~35
8~22
0~7
2．水泥与碎石的比例在（3：100～5：100）之间。
3. 水泥稳定碎石7天浸水无侧限抗压强度代表值应≥2.5MPa。
三、材料
1．水泥：采用阜阳舜岳水泥有限责任公司生产的P.S.A32.5级水泥，三天抗折强度为3.9MPa，三天抗压强度为18.3MPa，符合规范要求。
2．碎石：1＃料为9.5～31.5mm，2＃料为9.5～19mm，3＃料为4.75～9.5mm，4＃料为0～4.75mm，产地均为六安马店。
3．水：生活用水。
4．原材料按JTG E42－2005《公路工程集料试验规程》进行试验，试验结果符合规范要求，资料附后。
四、按JTJ 034-2000《公路路面基层施工技术规范》进行初步配合比的计算
1.确定水稳碎石集料的组成：

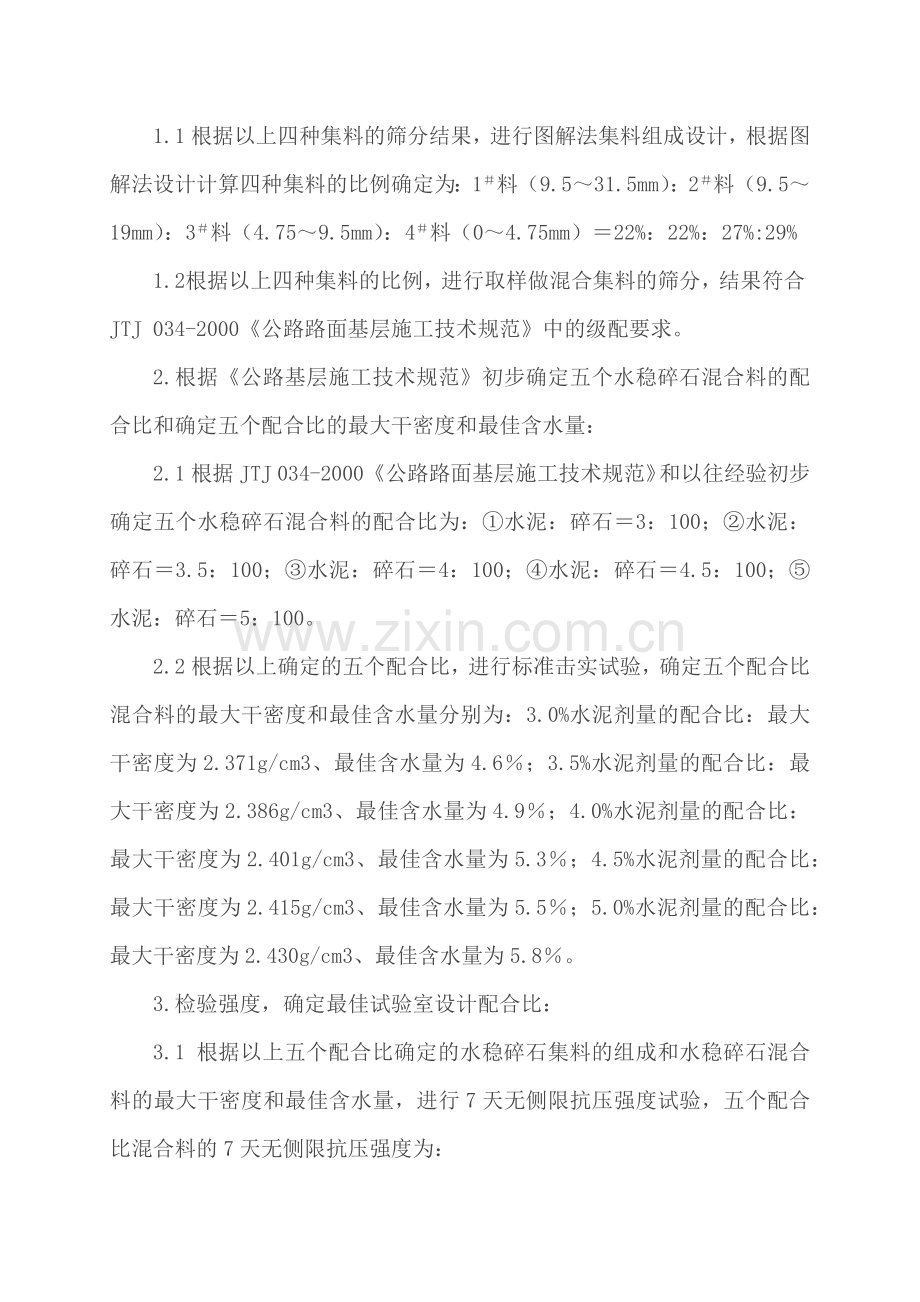

1.1根据以上四种集料的筛分结果，进行图解法集料组成设计，根据图解法设计计算四种集料的比例确定为：1＃料（9.5～31.5mm）：2＃料（9.5～19mm）：3＃料（4.75～9.5mm）：4＃料（0～4.75mm）＝22%：22%：27%:29%
1.2 根据以上四种集料的比例，进行取样做混合集料的筛分，结果符合JTJ 034-2000《公路路面基层施工技术规范》中的级配要求。
2.根据《公路基层施工技术规范》初步确定五个水稳碎石混合料的配合比和确定五个配合比的最大干密度和最佳含水量：
2.1 根据JTJ 034-2000《公路路面基层施工技术规范》和以往经验初步确定五个水稳碎石混合料的配合比为：①水泥：碎石＝3：100；②水泥：碎石＝3.5：100；③水泥：碎石＝4：100；④水泥：碎石＝4.5：100；⑤水泥：碎石＝5：100。
2.2 根据以上确定的五个配合比，进行标准击实试验，确定五个配合比混合料的最大干密度和最佳含水量分别为：3.0%水泥剂量的配合比：最大干密度为2.371g/cm3、最佳含水量为4.6％；3.5%水泥剂量的配合比：最大干密度为2.386g/cm3、最佳含水量为4.9％；4.0%水泥剂量的配合比：最大干密度为2.401g/cm3、最佳含水量为5.3％；4.5%水泥剂量的配合比：最大干密度为2.415g/cm3、最佳含水量为5.5％；5.0%水泥剂量的配合比：最大干密度为2.430g/cm3、最佳含水量为5.8％。
3.检验强度，确定最佳试验室设计配合比：
3.1 根据以上五个配合比确定的水稳碎石集料的组成和水稳碎石混合料的最大干密度和最佳含水量，进行7天无侧限抗压强度试验，五个配合比混合料的7天无侧限抗压强度为：

3.0%水泥剂量的配合比：7天无侧限抗压强度代表值为2.4MPa；3.5%水泥剂量的配合比：7天无侧限抗压强度代表值为2.9MPa；4.0%水泥剂量的配合比：7天无侧限抗压强度代表值为3.1 Mpa；4.5%水泥剂量的配合比：7天无侧限抗压强度代表值为3.8MPa；5.0%水泥剂量的配合比：7天无侧限抗压强度代表值为4.0MPa。
3.2 根据以上测得的五个配合比混合料的7天无侧限抗压强度代表值，确定最佳试验室设计基层配合比为： 水泥：碎石＝4.5：100；底基层配合比为： 水泥：碎石＝3.5:100。
4.试验室试配用集料、水泥为干燥状态，施工配合比必须根据现场集料、水泥含水量进行调整。
