防水施工方案.docx

鲁能三亚湾美丽五区1标北区防水工程专项施工方案

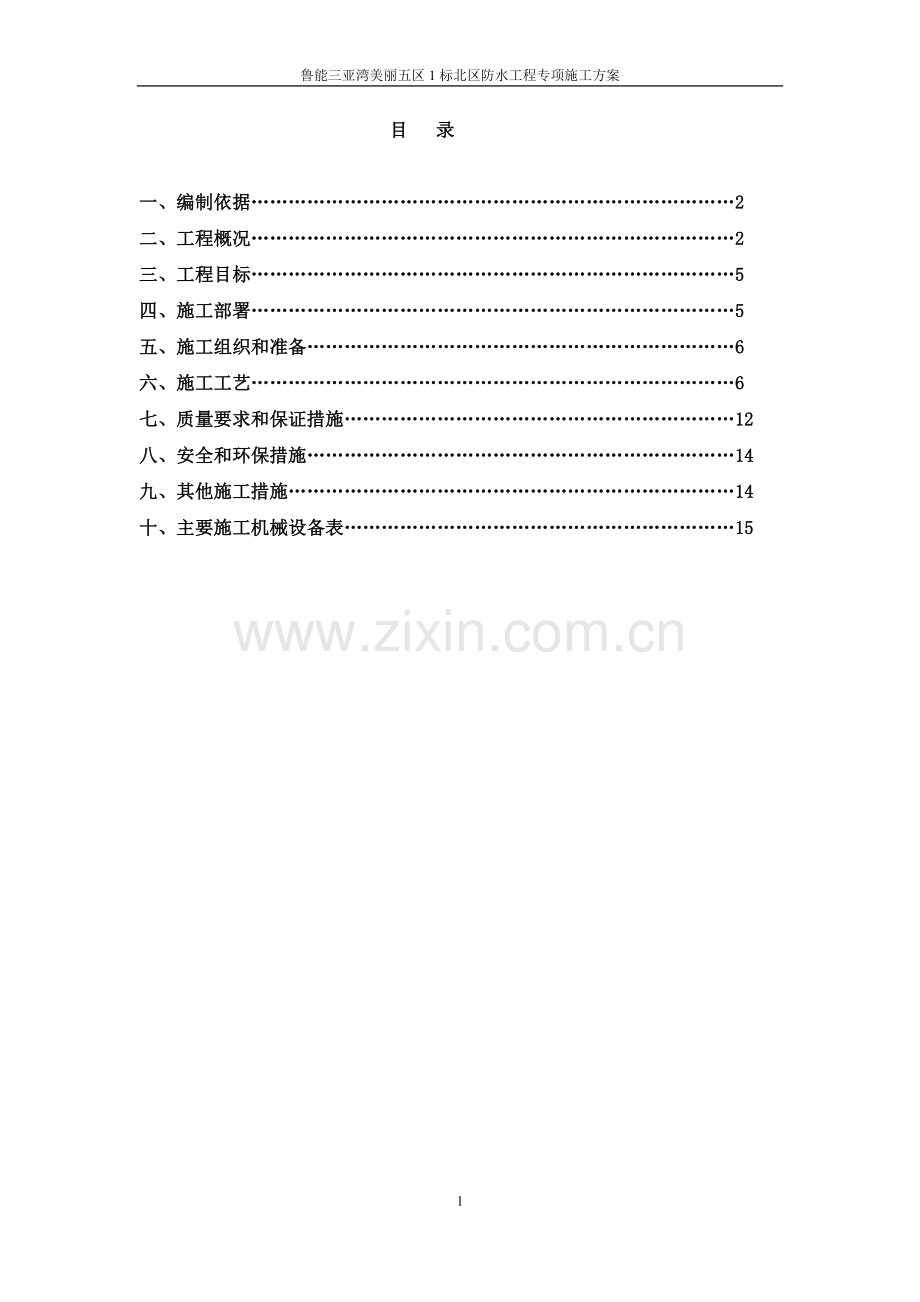

目 录

一、编制依据……………………………………………………………………2
二、工程概况……………………………………………………………………2
三、工程目标……………………………………………………………………5
四、施工部署……………………………………………………………………5
五、施工组织和准备……………………………………………………………6
六、施工工艺……………………………………………………………………6
七、质量要求和保证措施………………………………………………………12
八、安全和环保措施……………………………………………………………14
九、其他施工措施………………………………………………………………14
十、主要施工机械设备表………………………………………………………15

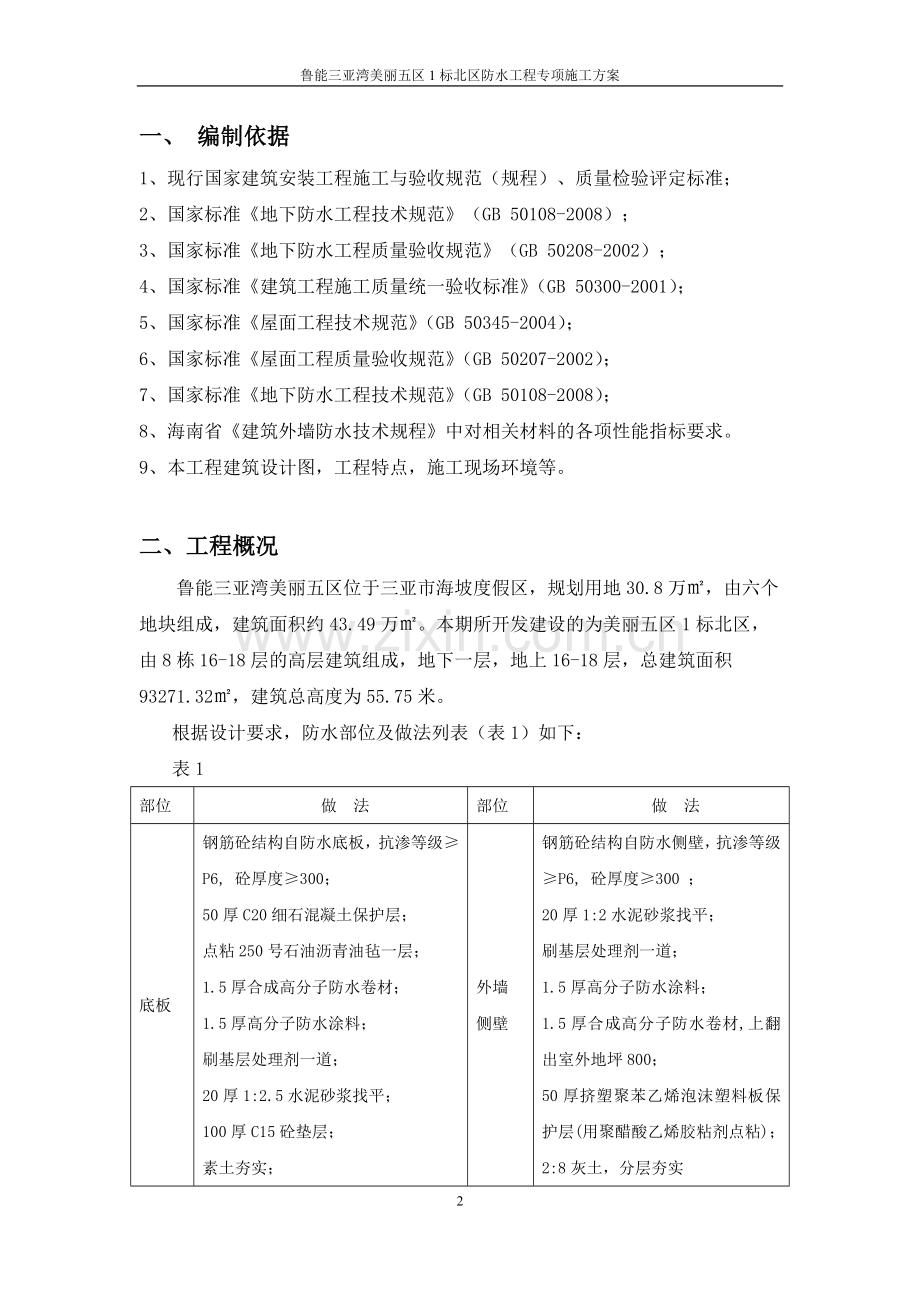

一、 编制依据
1、现行国家建筑安装工程施工与验收规范（规程）、质量检验评定标准；
2、国家标准《地下防水工程技术规范》（GB 50108-2008）；
3、国家标准《地下防水工程质量验收规范》（GB 50208-2002）；
4、国家标准《建筑工程施工质量统一验收标准》（GB 50300-2001）；
5、国家标准《屋面工程技术规范》（GB 50345-2004）；
6、国家标准《屋面工程质量验收规范》（GB 50207-2002）；
7、国家标准《地下防水工程技术规范》（GB 50108-2008）；
8、海南省《建筑外墙防水技术规程》中对相关材料的各项性能指标要求。
9、本工程建筑设计图，工程特点，施工现场环境等。

二、工程概况
鲁能三亚湾美丽五区位于三亚市海坡度假区，规划用地30.8万㎡，由六个地块组成，建筑面积约43.49万㎡。本期所开发建设的为美丽五区1标北区，由8栋16-18层的高层建筑组成，地下一层，地上16-18层，总建筑面积93271.32㎡，建筑总高度为55.75米。
根据设计要求，防水部位及做法列表（表1）如下：
表1
部位
做 法
部位
做 法
底板
钢筋砼结构自防水底板，抗渗等级≥P6, 砼厚度≥300；
50厚C20细石混凝土保护层；
点粘250号石油沥青油毡一层；
1.5厚合成高分子防水卷材；
1.5厚高分子防水涂料；
刷基层处理剂一道；
20厚1:2.5水泥砂浆找平；
100厚C15砼垫层；
素土夯实；
外墙
侧壁
钢筋砼结构自防水侧壁，抗渗等级≥P6, 砼厚度≥300 ；
20厚1:2水泥砂浆找平；
刷基层处理剂一道；
1.5厚高分子防水涂料；
1.5厚合成高分子防水卷材,上翻出室外地坪800；
50厚挤塑聚苯乙烯泡沫塑料板保护层(用聚醋酸乙烯胶粘剂点粘)；
2:8灰土，分层夯实
部位
做 法
部位
做 法
屋面
8厚300X300浅色防滑地砖,缝宽8:1:1水泥砂浆填缝；
5厚聚合物水泥砂浆铺贴；
40厚C30UEA补偿收缩细石砼保护层,内配∅6双向@150随浇随抹平，每3X3m分缝,缝宽15,内嵌防水油膏；
保温层：岩棉保温板厚度详节能设计；
干铺无纺玻纤布一层；
1.5厚合成高分子涂膜加1.5厚高分子防水卷材（四周翻起高出屋面完成面300）；
刷基层处理剂一遍；
20厚1:2.5水泥砂浆找平；
找坡层：水泥：砂：陶粒比（质量比）1:3:5为陶粒混凝土（坡度2%最薄处30）；
钢筋混凝土屋面板，表面清扫干净。
地下
水池
消防水池内表面
池壁：
1. 聚合物水泥砂浆10厚；
2. 聚合物水泥基防水涂膜1.0厚；
3. 1:2.5水泥砂浆嵌平补实；
4. P8钢筋混凝土池壁表面清除干净。

池底：
1. 聚合物水泥砂浆15厚；
2. 1:2.5水泥砂浆嵌平补实；
3. P8钢筋混凝土池壁表面清除干净。

部位
做 法
部位
做 法
顶板1
1、回填土或景观面层(详景观施工图)；
2、无纺布过滤层；
3、20高塑料蓄排水板，凸点向上；
4、干铺玻纤布隔离层一道；
5、1.5厚聚合物水泥防水涂料；
6、50厚C25配筋细石砼保护层（掺减水剂双向配Φ6＠200钢筋网，每6米设缝，密封胶嵌缝, 钢筋网片在分格缝处应断开，其保护层厚度不应小于10mm）；
7、干铺玻纤布隔离层一道；
8、20厚1:3水泥砂浆找平层；
9、1.5厚聚乙烯防水卷材；
10、1.5厚聚氨脂防水涂料；
11、刷基层处理剂一道；
12、20厚1:2.5水泥砂浆找平层；
13、30厚(最薄处)1:8水泥陶粒找坡0.3%，坡向外侧；
14、钢筋砼结构自防水顶板。
顶板2
1、200mm厚C35水泥混凝土,抗折强度4.5MPa；
2、200mm厚6%水泥稳定石粉渣；
3、土基密实，密实度≥95%（环刀取样）；
4、同顶板 1第4~14项。
阳台
8厚防滑地砖，素水泥擦缝；
撒素水泥面（洒适量清水）；
30厚1:4干硬性水泥砂浆；
2厚水溶性聚氨酯防水涂膜，四周沿墙刷高300；
C15细石混凝土垫层兼找坡，找坡1%最薄处30厚,随捣随抹光；
钢筋混凝土屋面板，表面清扫干净。
卫生间
8厚防滑地砖，素水泥擦缝；
撒素水泥面（洒适量清水）；
30厚1:4干性水泥砂浆；
2厚水溶性聚氨酯防水涂膜，四周沿墙地面完成面刷高1000并与墙身防水层搭接（门口处刷出200宽）；
20厚1:3水泥砂浆找平，沿墙根抹八字脚；
1:3:5陶粒混凝土垫层找1%坡坡向地漏；
钢筋混凝土楼面板，表面清扫干净。
三、工程目标
1、质量目标
工程质量达到设计要求和合同规定的标准。屋面防水等级二级，地下室防水一级。
2、工期目标
根据业主工期要求，集中人力、财力、物力确保工期不延误，在正常施工条件下按施工计划完成该项工程施工任务。
3、安全目标
防止重伤、杜绝死亡，达到无重大伤亡事故、无重大机械事故、无火灾事故、无食物中毒事故等“四无”要求。

四、施工部署
为了更好地做好本防水工程施工，我司抽调精干队伍组建“防水工程质量组”，并配备相应的项目管理班子。在劳动力组织方面，拟安排多个作业班，并随时据需要还将在公司内部进行调剂，增派人手，以确保工程进度。

质量组组长
金泽木
现场总负责人
汤方生
技术负责人
汪井波
质量员
严玉明
安全员
毛勇
材料员
李培国
施工班组

组织架构图

五、施工组织与准备
1、施工组织
1）、本工程的防水施工采用专业施工队伍。
2）、由项目部安排专职试验员负责防水材料的送检，我司由专职质量员负责防水施工质量，专职技术人员负责技术指导，并随时接受业主、设计、监理公司现场代表的指导和检查。
2、施工准备
（一）机具准备：
1、清理基层的施工工具：铁锹、扫帚、锤子、钢凿、抹布等。
2、涂料和卷材的施工工具：毛刷、涂料搅拌器、裁剪刀、卷尺、弹线盒等。
3、其它相关配套工具。
（二）材料准备：
1、防水材料包装、储存、保管应符合规定要求。
2、防水材料必须具备出厂合格证及其它必要的相关资料，主要材料施工前进行见证送检。
（三）技术准备：
组织施工人员进行技术、安全培训，熟悉施工工艺要求。在正式施工前组织技术交底，详细交代各部位的施工要求、要点，重点部位的施工做法、注意事项以及质量要求等。
（四）临时设施及运输机械准备：.由总承包单位统一安排施工所需水、电、垂直运输。

六、防水层施工工艺
1、聚氨酯防水涂膜施工工艺
1）、基面要求
a、基层平整度、排水坡度均符合设计及规范要求。
b、阴阳角已做成圆弧形或钝角。
c、基层养护时间达到规范要求。
d、 基层表面干燥、清洁、光滑、平整、密实，（基层应做找平层，含水率≤9%）。
2)、施工流程
基层检查验收—→工作面移交—→节点部位附加层—→大面涂刮聚氨酯弹性防水涂料—→检查、修整—→工作面移交
3）、施工方法
a、材料检查：双组分聚氨酯涂料（甲、乙组分）的包装、外观等必须符合规范和产品说明书要求，并配示中文标志牌，以免混用。
b、材料配制：将双组分聚氨酯涂料甲、乙组分按1：2（重量比）混合充分搅拌均匀。
Ⅰ、附加层：在转角、管根、落水口等部位，做好节点附加增强处理，并加设胎体增强材料。
Ⅱ、大面涂刮双组分聚氨酯防水涂膜：分层涂刮双组分聚氨酯大面防水涂膜，上层应在底层表干，但未实干时施工（一般情况下，两层之间约间隔4小时）。
4）、施工注意事项
a、双组分聚氨酯涂膜应多遍完成，涂刷应待前遍涂层干燥成膜后进行。每层涂刷时交替改变涂层的涂刷方向，同层涂膜的先后搭茬宽度宜为30～50mm。
b、双组分聚氨酯涂膜防水层的施工缝（甩槎）应注意保护，搭接缝宽度应大于100mm，接涂前应甩茬表面处理干净。
c、双组分聚氨酯涂膜防水层收头采用防水涂膜多遍涂刷或用密封材料封严。
d、涂膜施工程序为：先节点，后大面；先远处，后近处。即所有节点附加层涂刮好后，方可涂刮大面防水层。先做较远的，后做较近的，使操作人员不过多踩踏已完工的涂膜。施工区域应采取必要的、醒目的围护措施（周围提供必要的通道），禁止无关人员行走践踏。
e、双组分聚氨酯涂膜防水层采用冷施工。由于有溶剂挥发，现场严禁烟火，须切实做好防火措施，配备必要的消防器材。材料存放处必须保持阴凉通风，严禁烟火。施工现场严禁吸烟。
2、聚合物水泥基防水涂膜施工工艺
1）、基面要求
a、清除基层表面杂物、油污、砂子，凸出表面的石子、砂浆疙瘩等应清理干净，清扫工作必须在施工中随时进行。
b、为保证涂膜牢固粘结于基层表面，要求找平层应有足够的强度，表面光滑，不起砂，不起皮。
c、对基层含水率无要求，基面若有明水，扫除即可施工。
d、阴阳角应采用水泥砂浆抹成圆弧角。
2）、施工流程
基面处理—→涂刷基层处理剂—→节点部位加强处理—→整体涂刷第一道聚合物水泥基防水涂膜（纵向）—→整体涂刷第二道聚合物水泥基防水涂膜（横向）达到设计厚度—→检查、修整—→组织验收
3）、施工方法
a、基面处理：用铁铲、扫帚等工具清除施工垃圾，如遇污渍需用溶剂清洗，基层有缺损或跑砂现象，需重新修整，阴阳角部位在找平时做成圆弧形。
b、涂刷基层处理剂：在基层上均匀涂刷一道稀释后的防水乳液，材料稀释时采用乳液：水=1：1（质量比）进行稀释。
c、防水涂料配制：先将防水涂料（按照乳液：水泥=1：0.8的重量比）配制好，用搅拌器搅拌至均匀细微，不含团粒的混合物即可使用，配料数量根据工程面和完成时间所安排的劳动力而定，配好的材料应在40分钟内用完。
d、按设计或规范要求对节点部位进行加强处理。
e、聚合物水泥基防水涂膜纵横遍涂二遍，具体操作如下：先将按要求的配比倒入容器中搅拌均匀的乳液倒在已清理干净和干燥的基面上，用胶刮板均匀涂刮使之充分渗透到表层，密实毛孔。一般涂刷2遍，达到设计要求厚度，涂刮间隔以前一道不粘手为宜（间隔时间为2-4小时）。未达设计厚度继续涂第三遍，确保达到设计厚度。对于立面施工一定要注意流淌，可用辅助工具。
f、涂膜涂刮时要顺着一个方向一次施工，最后一遍应抹平压实。施工完毕后应及时检查，发现表面有孔洞或裂缝应重新涂刮、修补。
g、防水层的修整：如有气孔主要是吹干净杂层，增强涂刷、加抹。起鼓：把鼓位割开，排出潮气干燥后分几次涂抹。破损：涂膜未干时应严禁站人，防止尖物、重物扣坏防水层，如有发生应增强涂刷。
h、组织验收。
4)、施工注意事项
a、每层涂覆时应先进行测验，测定每㎡涂料用量，施工时应按测定的用量取料。
b、覆醮料应均匀，要求前后左右多次刷滚均匀，不能局部有沉积，立面、斜面涂刷应从上往下，防止流坠或过厚。
已凝胶或结膜的胶料不得继续使用或掺入新材中搭配使用。
c、乳液在使用前先按配比进行稀释搅拌均匀。
d、使用水泥宜为325 #以上普通硅水泥，水为自来水。
e、成膜保护：防水涂膜完全固化验收合格后，应及时做好成膜保护工作，以防止后续工序对涂膜的破坏，从而影响整体防水层的防水性能，应加强对有关施工人员的教育工作，自觉形成成品保护意识，同时采取相应措施，切实保证防水层的防水性能。
3、高分子聚乙烯防水卷材施工工艺
1）、防水卷材施工流程
满铺工艺：基层清理—→节点加强处理—→涂刷聚合物粘结料—→大面空铺防水卷材—→长、短边搭接粘结—→聚合物防水涂料收口封边—→组织验收
2）、基层要求
基层已符合以下条件，并办理验收、工作面移交手续：
a、清除基层表面杂物、油污、砂子，凸出表面的石子、砂浆疙瘩等应清理干净，清扫工作必须在施工中随时进行，并修补平整表面，模板拼缝部位已经处理平整。
b、阴阳角采用水泥砂浆抹成圆弧角，阴角最小半径50mm，阳角最小半径20mm。
c、对基层含水率无要求，基面若有明水，扫除即可施工。
D、各种预埋件已安装并固定完毕。
3）、施工方法
a、基层清理、湿润：用扫帚、铁铲等工具将基层表面的灰尘、杂物清理干净，干燥的基面需预先洒水润湿，但不得残留积水。
b、节点加强处理：在节点部位（如：阴阳角、穿结构管道、后浇带、施工缝等）先做加强层。
c、搭接缝的粘接：施工接缝用聚合物水泥防水涂料粘接。接缝搭接宽度为100mm，粘接直视连续、无翘边、无折褶，粘接率>98%，附加层搭接缝应与防水层搭接缝错开0.3m以上。
d、女儿墙收口处理：在女儿墙上距水平面≥200mm的部位做40×40的凹槽，把卷材的头折进凹槽，并用聚合物水泥防水涂料封实。
e、大面铺贴卷材：选择合适位置展开防水卷材，并找正方向，在中间固定卷材一端至固定处粘结，把预先配制好的聚合物粘结料均匀地分散倒在准备粘结的防水卷材前方，再用刮板刮均无露底。然后压住卷材向前方推压挤出多余的粘结料
f、采用冷粘法铺贴卷材，应符合下列规定：
Ⅰ、底板垫层混凝土平面部位的卷材宜采用空铺法或点粘法，其他与混凝土结构相接触的部位应采用满粘法；
Ⅱ、采用冷粘法施工合成高分子卷材时，必须采用与卷材材性相容的胶粘剂，并应涂刷均匀；
Ⅲ、铺贴时应展平压实，卷材与基面和各层卷材间必须粘结紧密；
Ⅳ、铺贴立面卷材防水层时，应采取防止卷材下滑的措施；
Ⅴ、两幅卷材短边和长边的搭接宽度均不应小于100mm。采用双层卷材时，上下两层和相邻两幅卷材的接缝应错开1/3～1/2幅宽，且两层卷材不得相互垂直铺贴；
Ⅵ、卷材接缝必须粘贴封严。接缝口应用材性相容的密封材料封严，宽度不应小于10mm；
Ⅶ、在立面与平面的转角处，卷材的接缝应留在平面上，距立面不应小于600mm。
g、 采用外防外贴法铺贴卷材防水层时，应符合下列规定：
Ⅰ、铺贴卷材应先铺平面，后铺立面，交接处应交叉搭接；
Ⅱ、临时性保护墙应用石灰砂浆砌筑，内表面应用石灰浆做找平层，并刷石灰浆。如用模板代替临时性保护墙时，应在其上涂刷隔离剂；
Ⅲ、从底面折向立面的卷材与永久性保护墙的接触部位，应采用空铺法施工。与临时性保护墙或围护结构模板接触的部位，应临时贴附在该墙上或模板上，卷材铺好后，其顶端应临时固定；
Ⅳ、当不设保护墙时，从底面折向立面的卷材的接茬部位应采取可靠的保护措施；
Ⅴ、主体结构完成后，铺设立面卷材时，应先将接茬的各层卷材揭开，并将其表面清理干净，如卷材有局部损伤，应及时进行修补。卷材接茬的搭接长度为100mm。当使用两层卷材时，卷材应错茬接缝，上层卷材应盖过下层卷材。
h、当施工条件受到限制时，可采用外防内贴法铺贴卷材防水层，并应符合下列规定：
Ⅰ、主体结构的保护墙内表面应抹1：3水泥砂浆找平层，然后铺贴卷材，并根据卷材特性选用保护层；
Ⅱ、卷材宜先铺立面，后铺平面。铺贴立面时，应先铺转角，后铺大面。
i、卷材防水层经检查合格后，应及时做保护层，保护层应符合以下规定：
Ⅰ、顶板卷材防水层上的细石混凝土保护层厚度不应小于50mm；
Ⅱ、底板卷材防水层上的细石混凝土保护层厚度不应小于50mm；
Ⅲ、侧墙卷材防水层宜采用软保护或铺抹20mm厚的1：3水泥砂浆。
j、阴阳角部位防水施工做法：
Ⅰ、基层阳角做法：

1、阳角附加层；2、阳角附加层；3、保护墙顶面上返防水层150mm；
阳角卷材铺贴法
Ⅱ、基层阴角做法：

阴角的第一层卷材铺贴法 阴角的第二层卷材铺贴法

七、质量要求及保证措施
一、质量标准
(一)防水卷材
1、主控项目
（1）卷材防水层所用卷材及主要配套材料必须符合设计要求。
检验方法：检查出厂合格证、质量检验报告和现场抽样试验报告。
（2）卷材防水层及其转角处、变形缝、穿墙管道等细部做法均须符合设计要求。
检验方法：观察检查和检查隐蔽工程验收记录。
2、一般项目
（1）卷材防水层的基层应牢固，基面应洁净、平整，不得有空鼓、松动、起砂和脱皮现象；基层阴阳角处应做成圆弧形。
检验方法：观察检查和检查隐蔽工程验收记录。
（2）卷材防水层的搭接缝应粘（焊）结牢固，密封严密，不得有皱折、翘边和鼓泡等缺陷。
检验方法：观察检查。
（3） 侧墙卷材防水层的保护层与防水层应粘结牢固，结合紧密、厚度均匀一致。
检验方法：观察检查。
（4）卷材搭接宽度的允许偏差为-10mm。
检验方法：观察和尺量检查。
（二）防水涂料
1、主控项目
（1）涂料、卷材防水层所用材料及配合比必须符合设计要求。
（2）检查方法：检查出厂合格证、质量检验报告、现场抽样试验报告。
（3）膜防水层及转角处、变形缝、穿墙管道等细部做法必须符合设计要求和规范 规定。
（4）检查方法：观察检查或检查隐蔽工程验收记录。
2、一般项目
（1）基层质量：基层牢固、表面洁净、转角处呈折角或圆弧形。
（2）检查方法：检查隐蔽工程验收记录。
（3）成膜质量：涂刮方法和收头符合设计要求、规范和施工方案，粘结牢固紧密，无明显施工接缝，无破损、断裂、刻痕、砂眼、异状粘结及明显的皱皮、气泡、异状起伏等缺陷。
（4）检查方法：观察检查。
（5）节点质量：形状复杂部位的防水层应粘结牢固，封盖严密；附加层、防水收头等做法符合设计和规范规定。
（6）检查方法：检查隐蔽工程验收记录。
（7）卷材铺贴质量：铺设方法和搭接、收头符合设计要求、规范和防水构造图。
（8）检查方法：观察检查。
二、质量保证措施
1、岗位责任制：质量目标分解，将质量责任层层挂牌，层层落实。由质检员行使质量否决权和奖罚权。
2、加强技术交底：加强技术管理，认真贯彻学习国家标准规范及各项质量管理制度，建立岗位责任制，熟悉各类施工图纸，组织各班组召开技术交底会，对施工难点和重点进行讲解。
3、材料进场检查制：严格执行各项材料的检验制度，加强原材料进场的质检和施工过程的检查，各种材料必须接到检验合格通知后，方可使用。不合格的材料不准在工程中使用。防水材料都必须有出厂合格证和试验资料。不同材料必须合理分类、堆放整齐。
4、三检制：质量严格检查，坚持“自检、交接检、专检”三检制。隐蔽工程必须经监理、设计等验收合格后，方可组织下道工序施工。

八、安全、环保措施
1、上岗前教育：对全体施工人员进行安全生产教育，考核合格后方可上岗，施工前进行安全技术交底。
2、正确使用安全“三宝”：进入施工现场统一着装，必须戴安全帽；高空作业必须系好安全带，安全带与固定物的拉结必须加强检查；建筑物的临边洞口处必须设置安全防护栏杆及警语牌。
3、防雨措施：设专人掌握气象信息，及时作出大风、大雨预报，采取相应技术措施，防止发生事故；禁止在台风、暴雨等恶劣的气候条件下进行室外施工。
4、遵章施工：遵守有关市容、场容管理制度，加强现场用水、排污的管理，做到场地整洁，搞好现场清洁卫生。
5、场地整齐：进入施工现场的各种机械设备、半成品、原材料等，均须按指定位置，堆放整齐，不得随意乱放，以保证道路畅通。
6、工完料清：对施工人员进行文明教育，做到谁做谁清，工完料清，场地干净。
7、控制现场噪音：减少对周围环境的干扰。夜间操作按总包要求进行。

九、其它施工措施
一、协调配合措施
1、积极参加工程例会：由甲方、监理部门组织的各协作单位参加的工程例会必须参加，及时通报并处理施工中的各种问题，确保现场按计划施工。
2、加强与建设单位的协调配合：服从建设单位统一指挥，创造更大的工作面，从而为缩短总工期作出努力。
二、季节性施工措施
1、关注天气预报：在大面积施工前应注意天气预报，尽量避免雨天进行露天施工。
2、防水层保护：防水层不能在雨中和雨后潮湿面施工。如在施工过程中遇雨，应采取妥善的遮盖、保护措施。
3、潮湿面处理：防水层施工时,对于局部面积，为加快速度，要备足扫水、吸水和烘干工具，如海棉、拖把、喷灯等,以加速基面干燥，保证速度和质量。
三、成品、半成品保护措施
1、制度保证：项目经理部对各个阶段、各个工序制定详细的成品保护细则和严厉的成品保护奖罚制度，并分区指定成品保护负责人，明确责任范围。对成品采取“护、包、盖、封”等保护措施。
2、专人巡查：成品保护是防水工程成败的关键，为确保防水工程达到理想的效果，对于成品保护必须特别注意，必要时派专人巡视施工现场。
3、防水层保护：在防水层施工中或防水层已完成而保护层未完成时，是成品保护的最关键时期。在此其间，禁止任何无关人员进入现场，严禁穿带铁钉、铁掌的鞋进入现场，以免扎伤防水层。防水施工人员、物料进入，必须遵守轻拿轻放的原则，严禁尖锐物体撞击扎伤卷材防水层。
4、及时修补：防水层施工完毕后，不能在防水层上开洞或钻孔安装机器设备。如不得已必须在防水层上开洞、钻孔的，应先做好记录，并安排修补。在施工过程中，如发现防水层遭到破损，应尽快组织维修。

十、主要施工机械设备表
序号
设备名称
规格型号
单位
数量
用 途
1
灭火器

个
4
现场消防
2
小平铲
小型
个
5
清理基层
3
扫帚
普通
把
3
清理基层
4
电动搅拌器
300W防爆型
台
2
搅拌防水涂料
5
滚动刷
60×250㎜
把
20
涂布防水涂料、基层基层剂
6
铁桶
20L
个
4
装防水涂料、基层处理剂
7
壁纸刀、剪刀
普通
把
3
裁剪卷材
8
皮卷尺
50m
个
2
度量
9
钢卷尺
2m
个
4
度量
10
手持压辊
40×50㎜
—
3
压合卷材
11
线绳
—
50m

弹基准线
12
毛毡板
—
—
1块/人
压合卷材
13
钢丝刷
—
—
1把/人
特殊部位清理
说明：以上工具实际数量施工时将根据工程现场实际情况及进度需要进行合理调配，具体数量以满足施工需要为宜。

下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！

毕业论文致谢词

我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意

这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意!

感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭!

最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。

致谢词2

在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的

感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。

谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。
开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“***”，希望大家能记住我，因为被别人记住是一件幸福的事！！
）查看更多与本文《高中生开学自我介绍》相关的文章。

精品word文档可以编辑（本页是封面）

【最新资料 Word版 可自由编辑！！】

精品word文档可以编辑（本页是封面）

【最新资料 Word版 可自由编辑！！】

21
