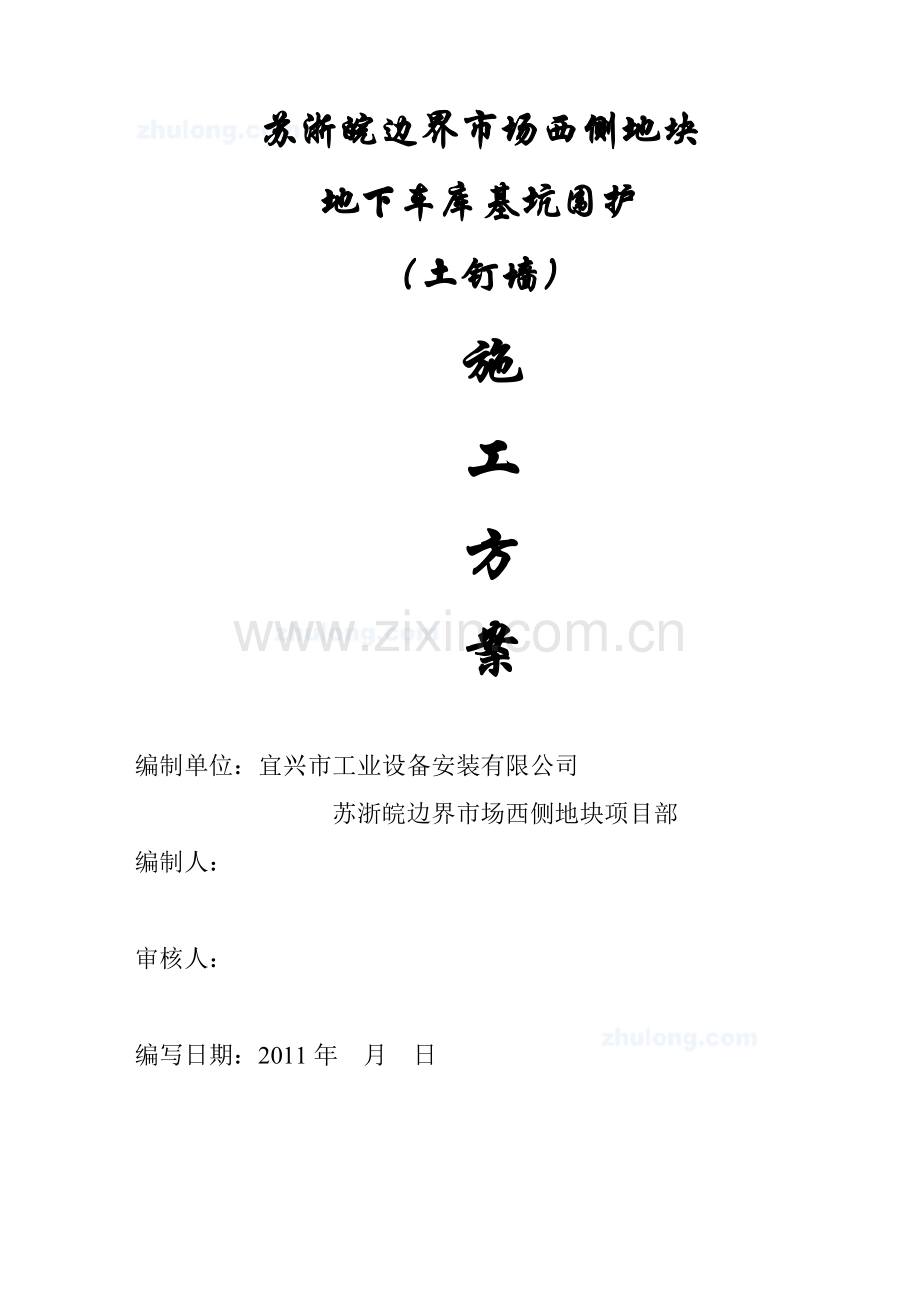

边界市场基坑围护施工方案.doc

苏浙皖边界市场西侧地块
地下车库基坑围护
（土钉墙）
施
工
方
案

编制单位：宜兴市工业设备安装有限公司
苏浙皖边界市场西侧地块项目部
编制人：

审核人：

编写日期：2011年 月 日

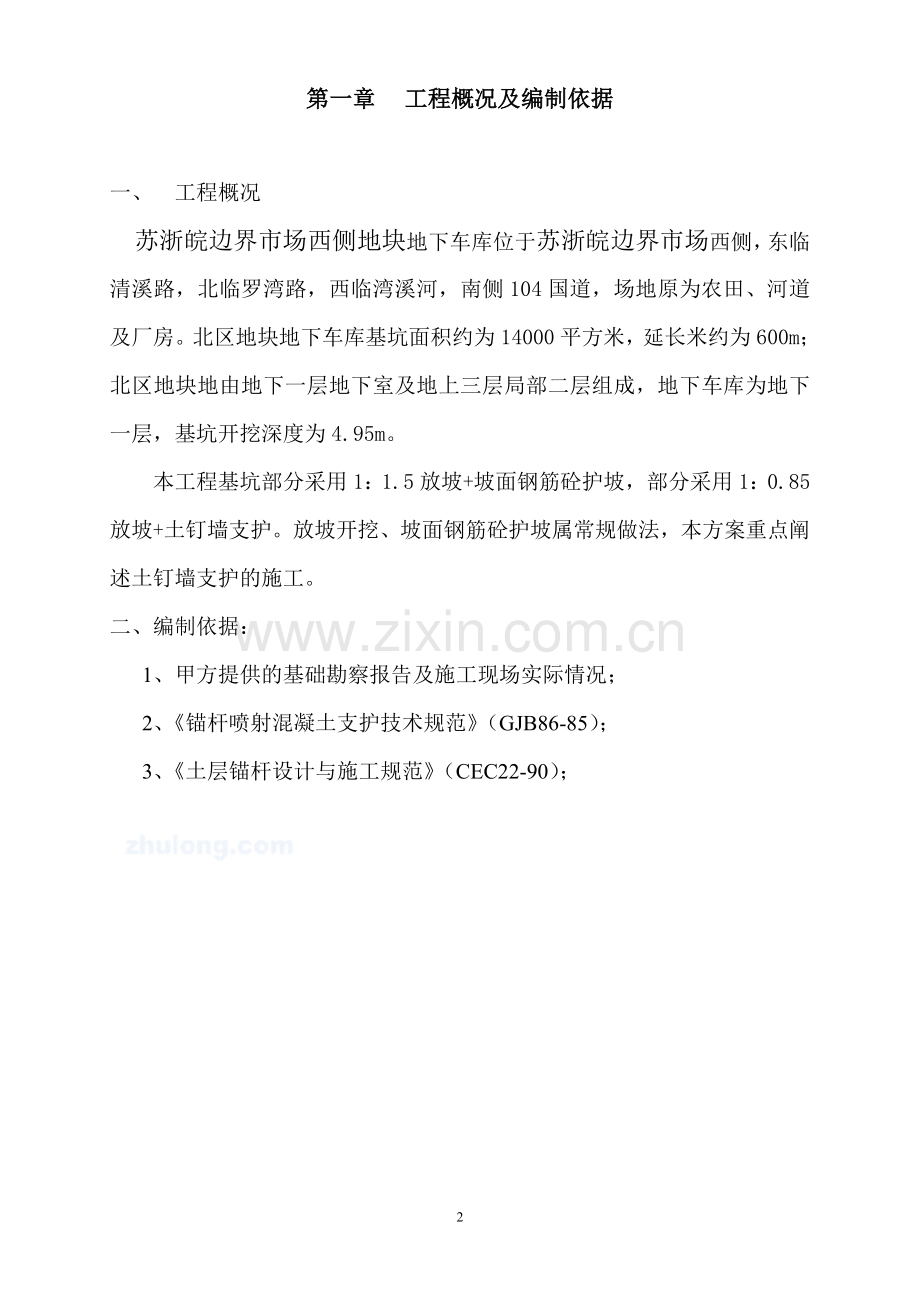

第一章 工程概况及编制依据

一、 工程概况
苏浙皖边界市场西侧地块地下车库位于苏浙皖边界市场西侧，东临清溪路，北临罗湾路，西临湾溪河，南侧104国道，场地原为农田、河道及厂房。北区地块地下车库基坑面积约为14000平方米，延长米约为600m；北区地块地由地下一层地下室及地上三层局部二层组成，地下车库为地下一层，基坑开挖深度为4.95m。
本工程基坑部分采用1：1.5放坡+坡面钢筋砼护坡，部分采用1：0.85放坡+土钉墙支护。放坡开挖、坡面钢筋砼护坡属常规做法，本方案重点阐述土钉墙支护的施工。
二、编制依据：
1、甲方提供的基础勘察报告及施工现场实际情况；
2、《锚杆喷射混凝土支护技术规范》（GJB86-85）；
3、《土层锚杆设计与施工规范》（CEC22-90）；

第二章 施工组织设计
一、施工管理组织设计
1、按项目法施工管理原则，结合本工程的特点，为实现优质、高效、安全、低耗地完成本工程施工任务，组织强有力的现场施工管理项目部。项目经理作为管理核心，全权负责工程质量、进度、安全文明施工，成本控制及外部环境的协调等工作；各组员职责分明，相互协作。

2、项目部管理网络图

公司部门主管

项目经理

项目工程师
项目质量员

机料员
资料员
安全员
施工员

各班组长

各施工班组成员

二、主要施工设备计划
序号
设备名称
单位
数量
备注
1
10M2/min移动式空气压缩机
台
1

2
砼喷射机
台
1

3
钢筋切断机
台
1

4
钢筋调直机
台
1

5
电焊机
台
2

6
高压输料管
米
240

7
高压水管
米
160

8
7655钻
台
2

9
高压注浆泵
台
1

10
灰浆搅拌机
台
1

11
灰浆桶
台
3

12
压浆机
台
1

13
排浆桶
只
1

14
高压注浆管
米
100

15
电缆线（20mm2）
米
200

16
锚杆钻机
台
2

17
高压风管
米
500

三、主要劳动力计划：

序 号
岗 位
人 数
1
钢筋工
12
2
混凝土工
8
3
电 工
1
4
电焊工
3
5
杂工
10

四、施工进度计划
支护结构的施工与土方开挖进度紧密结合，在一定断面的工作面形成后，立即插入该段的支护施工，在某一工作面形成后2天内完成该断面的支护结构的施工；在基坑施工中，总包方要加强基坑的监测，及时通报基坑的变形情况，以便及时调整支护的施工流程工艺，确保基坑的安全。
第三章 土钉墙施工方案及坡面钢筋砼护坡方案
一、 土钉墙施工工艺简述
土钉墙施工采用击入带侧刺的钢管并注浆，提高土体的强度和整体性、内聚力C和内磨擦角，并由此产生具有抗变性、提高抵抗体侧移的磨擦力，形成了类似于重力挡土墙边壁，从而增大了土体与砼相互嵌固，具有优良的支撑效果。钢筋网能调整土钉和喷层的应力分布，保证边坡的整体性。土钉墙将原有产生侧向力的一部分土体变成支护结构的一个部分，充分利用和加强土体自身的承载力。
基坑土钉墙支护面分四层开挖至基底标高。土钉采用Φ48×3.0钢管制作，钢筋网采用Φ6线材编制，联系筋采用Φ12螺纹钢，联系筋与各土钉头焊接，并用Φ12的“井”字架将土钉头、钢筋网与联系盘焊接成一体，以增强其整体刚性。喷射砼等级为C20，喷砼厚度100mm，详细方案见附图一、附图二。
二、 基坑围护施工顺序及施工方法
1、根据现场地质情况、基坑面积及围护设计要求，基坑采用从上而下分层分段挖土施工工艺，先利用原土体结构的强度直接开挖至第一排土钉的施工标高，然后在水平方向分段（每段长度控制在15m左右）和竖直方向分层，交替跳格开挖进行施工，严禁超挖。在未完成上层作业面土钉墙支护喷锚，注浆养护，使之达到设计防护强度前，不得进行下一层土方的开挖。
2、基坑土钉土墙支护施工流程图
土钉墙支护技术是由上而下分段施工加固土体的支护方法，需要土体开挖和支护工作密切配合，为确保工程安全可靠，质量良好，本基坑采用分四层开挖到基底标高，土体开挖后实施土钉墙作业采用如下工艺流程：
放 线

监 测

修 坡
挖 土

击入锚杆

编钢筋网

焊 筋

喷 砼

注纯水泥浆

养 护

根据现场挖土和地质情况的复杂程度，施工程序和材料用量可适当作技术性调整。
3、修边坡
① 根据施工组织设计规定的施工进度要求，放线进行第一层土体的开挖后，土钉墙施工即可立即投入按序施工。一般情况下，基坑开挖都使用机械进行大开挖，机械开挖后，人工修边检底同时跟进。
② 定孔：根据设计要求的平面位置，定出孔位并作出标记，孔位误差应小于200毫米，针对本工程的实际情况，由测量工程师放出临近建筑物的桩位轴线，并由此调整土钉的施工位置。
4、安装土钉
① 土钉的制作按土钉制作规范及设计要求制作，见附图二所示：
② 安装土钉时要调整好角度，同时根据现场情况，可适当调整土钉长度，限期保证边坡的安全，又要保证不损坏临近建筑物的基础和地下管线。孔位轴线与设计轴线的正常偏差应小于5度。
5、挂网
① 按设计要求编制钢筋网。
② 用加强联系筋和“井”字架将土钉与钢筋网焊牢固定。
6、喷砼
① C20喷射混凝土采用标号不低于P32.5硅酸盐水泥，砂子采用粒径不大于2.5MM的中粗砂，石子采用粒径不大于15MM瓜子片石，混凝土配合比为水泥：砂：石=1：1.5：2.5，并掺加速凝剂。为了保证土钉墙具有良好的止水效果，施工时，应确保喷射混凝土的厚度在100mm以上。
② 混凝土料的拌和：水泥、砂、石等灰料在进入喷射机了都斗前，要充分拌和均匀，拌和的灰料要随拌随用。
③ 喷射顺序：应自上而下分段进行，其目的是防止混凝土因自重而产生裂纹和脱落，合理的划分喷射区段，保证喷射质量，减少喷料回弹损失，提高功效。
④ 喷枪头的操作：在喷射时，由于混合干料在喷头处与水混合后就高速喷出，喷料来的不均匀时，易于脱落，因此喷头宜缓慢的、由下而上喷射混凝土不滑移、不坠落为度，保持料流的连续性和均匀性。
喷射头与喷面的距离为0.8-1.2米最佳。
喷射头与受壁面的夹角应保证在80-100度。
喷砼工作风压应在0.2-0.7Mpa范围内。
⑤ 回弹物的利用：喷射回弹物是一种缺少水泥的砂、瓜子片的混合松散物，条件许可应尽量回收，作为骨料加以重复利用，掺入不宜大于新鲜骨料的30%。
⑥ 喷锚砼平均厚度不应低于设计值，混凝土必须覆盖钢筋网。
7、注浆
注浆设计参数：土钉注浆浆液为水泥浆，水灰比0.45，添加三乙醇氨早强剂，注浆水泥用量为每孔50kg/m；
① 压力注浆：这是土钉墙施工工艺的关键，也是决定土钉墙成败与否的关键。
② 采用一次全方位压力注浆，可使土钉固体直径4-6倍范围内的土体有应力变化。注浆压力视土质情况控制在0.2-0.4Mpa。
③ 水泥浆液应拌和均匀，拌和的浆液在初凝前用完，随拌随用。
④ 在控制压力条件下注满为止。注浆开始或中断30分钟以上时应用请水润滑管路和注浆设备，注浆结束时，应及时清洗管路和注浆设备。
⑤ 注浆应严格按照操作规程进行，严格遵守注意事项。
三、坡面钢筋砼护坡方案
①、在开挖面形成后立即根据施工图组织进行坡面钢筋砼护坡面的施工。②、钢筋砼护坡施工流程：边坡修整→插筋定位、安装→护坡面钢筋网绑扎、焊接固定→护坡面混凝土浇注→养护→下一层土方开挖或基础施工
③在护坡施工中确保插筋锚入护坡面层或与护坡钢筋网相焊接连接；
④在护坡面面混凝土达到设计要求强度后才能进行下一层土方开挖或基础的结构施工。
四、施工安全措施
①施工人员必须戴好安全帽。
②非本人操作的机械设备未经许可，不准动用。
③注浆、喷浆、电焊人员必须带上防护眼镜和其他有关防护用具。
④所有特种工必须持证上岗，并做上岗交底。
⑤安全用电，未经电工允许，不准乱拉、乱接电力线路。
⑥ 各工种施工人员必须按安全操作规程进行文明施工。

五、质量保证措施
①现场工程管理、技术人员坚持跟班作业，及时解决施工中出现的问题，确保每道工序的质量要求。
②支护作业采用逐层开挖逐层支护，需要同土方开挖密切配合，土层分四层开挖。按设计要求，严禁超挖，并保证必要的作业场地。
③对每个施工环节应严格把关，对土钉制作质量、土钉长度、用料配比、添加剂比例、注浆饱满程度、土钉头焊质量，进行严格监督检查。
④支护施工期间和施工完成一定时间内，严格监测制度，确保每天提供两次监测数据，发现问题及时处理。
