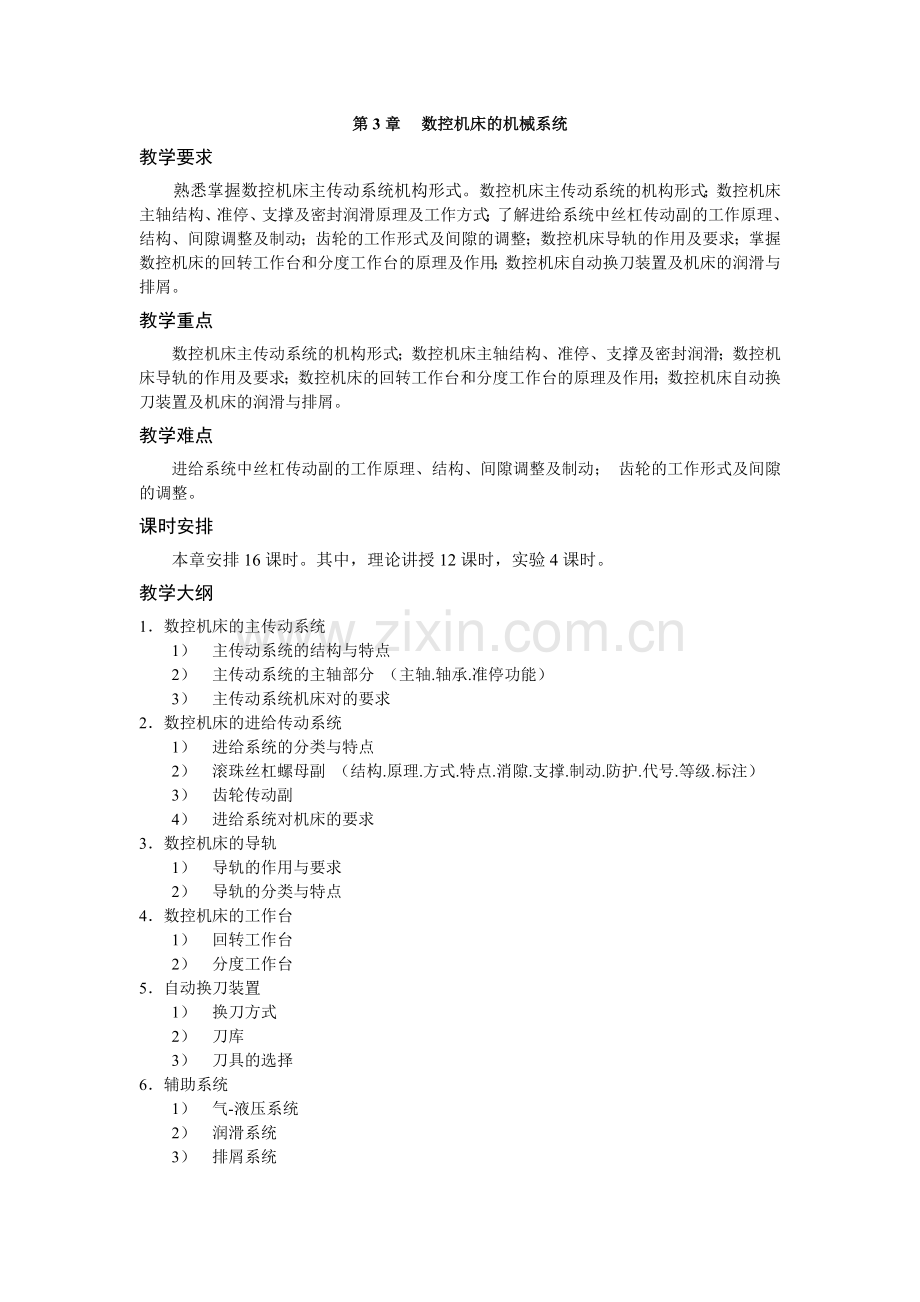

第3章  数控机床的机械系统
教学要求
熟悉掌握数控机床主传动系统机构形式。数控机床主传动系统的机构形式；数控机床主轴结构、准停、支撑及密封润滑原理及工作方式；了解进给系统中丝杠传动副的工作原理、结构、间隙调整及制动；齿轮的工作形式及间隙的调整；数控机床导轨的作用及要求；掌握数控机床的回转工作台和分度工作台的原理及作用；数控机床自动换刀装置及机床的润滑与排屑。
教学重点
数控机床主传动系统的机构形式；数控机床主轴结构、准停、支撑及密封润滑；数控机床导轨的作用及要求；数控机床的回转工作台和分度工作台的原理及作用；数控机床自动换刀装置及机床的润滑与排屑。
教学难点
进给系统中丝杠传动副的工作原理、结构、间隙调整及制动； 齿轮的工作形式及间隙的调整。
课时安排
本章安排16课时。其中，理论讲授12课时，实验4课时。
教学大纲
1．数控机床的主传动系统
1）　主传动系统的结构与特点
2）　主传动系统的主轴部分 （主轴.轴承.准停功能）
3）　主传动系统机床对的要求
2．数控机床的进给传动系统
1）　进给系统的分类与特点
2）　滚珠丝杠螺母副 （结构.原理.方式.特点.消隙.支撑.制动.防护.代号.等级.标注）
3） 齿轮传动副
4）　进给系统对机床的要求
3．数控机床的导轨
1）　导轨的作用与要求
2）　导轨的分类与特点
4．数控机床的工作台
1）　回转工作台
2）　分度工作台
5．自动换刀装置
1）　换刀方式
2）　刀库
3）　刀具的选择　
6．辅助系统
1）　气-液压系统
2）　润滑系统
3）　排屑系统

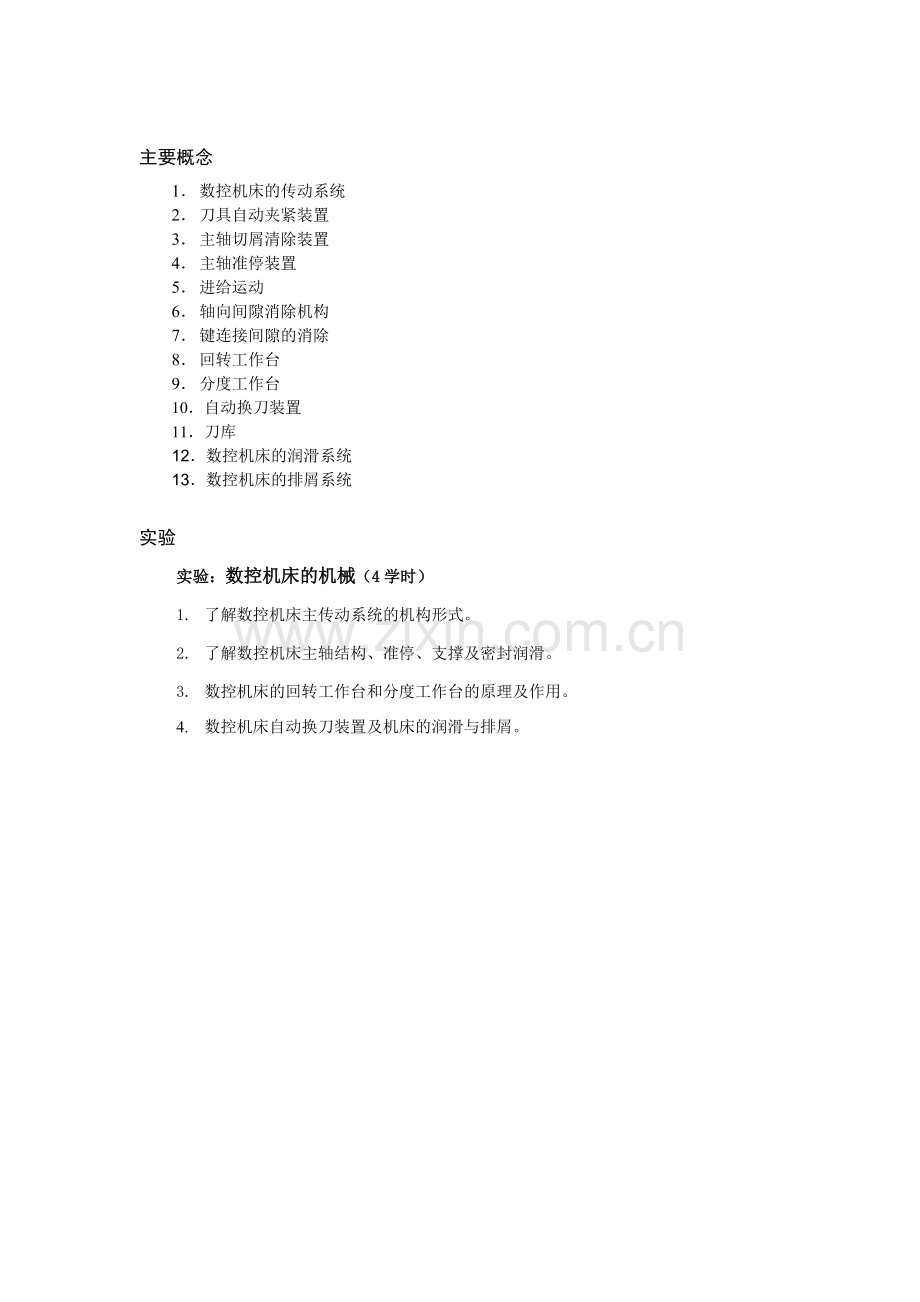

主要概念
1． 数控机床的传动系统
2． 刀具自动夹紧装置
3． 主轴切屑清除装置
4． 主轴准停装置
5． 进给运动
6． 轴向间隙消除机构
7． 键连接间隙的消除
8． 回转工作台
9． 分度工作台
10．自动换刀装置
11．刀库
12．数控机床的润滑系统
13．数控机床的排屑系统

实验
实验：数控机床的机械（4学时）
1. 了解数控机床主传动系统的机构形式。
2. 了解数控机床主轴结构、准停、支撑及密封润滑。
3. 数控机床的回转工作台和分度工作台的原理及作用。
4. 数控机床自动换刀装置及机床的润滑与排屑。
