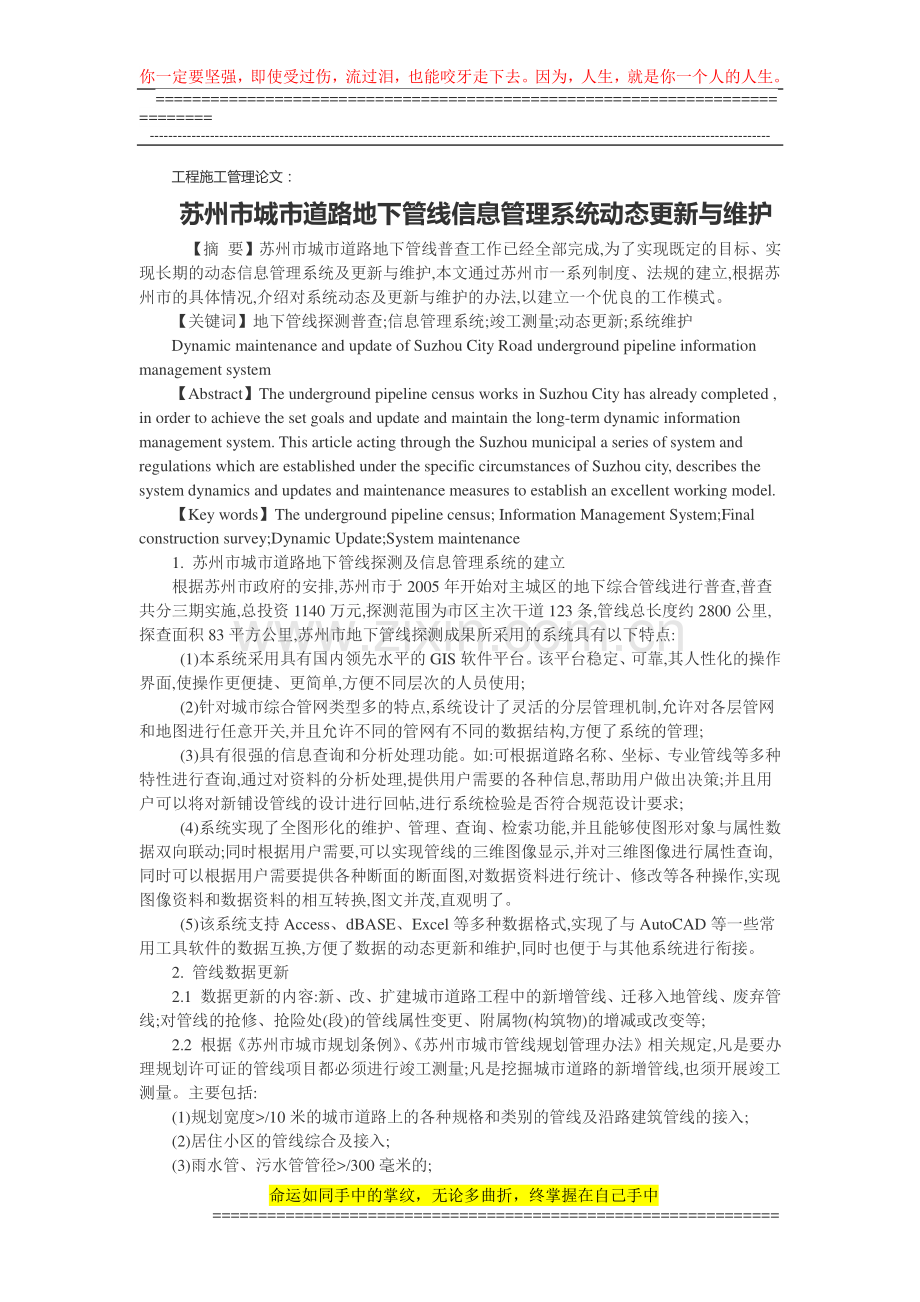

工程施工管理论文：苏州市城市道路地下管线信息管理系统动态更新与维护.doc

你一定要坚强，即使受过伤，流过泪，也能咬牙走下去。因为，人生，就是你一个人的人生。=-命运如同手中的掌纹，无论多曲折，终掌握在自己手中=工程施工管理论文：苏州市城市道路地下管线信息管理系统动态更新与维护 【摘 要】苏州市城市道路地下管线普查工作已经全部完成,为了实现既定的目标、实现长期的动态信息管理系统及更新与维护,本文通过苏州市一系列制度、法规的建立,根据苏州市的具体情况,介绍对系统动态及更新与维护的办法,以建立一个优良的工作模式。【关键词】地下管线探测普查;信息管理系统;竣工测量;动态更新;系统维护 Dynamic maintenance and update of Suzhou City Road underground pipeline information management system【Abstract】The underground pipeline census works in Suzhou City has already completed,in order to achieve the set goals and update and maintain the long-term dynamic information management system.This article acting through the Suzhou municipal a series of system and regulations which are established under the specific circumstances of Suzhou city,describes the system dynamics and updates and maintenance measures to establish an excellent working model.【Key words】The underground pipeline census;Information Management System;Final construction survey;Dynamic Update;System maintenance 1.苏州市城市道路地下管线探测及信息管理系统的建立 根据苏州市政府的安排,苏州市于 2005 年开始对主城区的地下综合管线进行普查,普查共分三期实施,总投资 1140 万元,探测范围为市区主次干道 123 条,管线总长度约 2800 公里,探查面积 83 平方公里,苏州市地下管线探测成果所采用的系统具有以下特点:(1)本系统采用具有国内领先水平的 GIS 软件平台。该平台稳定、可靠,其人性化的操作界面,使操作更便捷、更简单,方便不同层次的人员使用;(2)针对城市综合管网类型多的特点,系统设计了灵活的分层管理机制,允许对各层管网和地图进行任意开关,并且允许不同的管网有不同的数据结构,方便了系统的管理;(3)具有很强的信息查询和分析处理功能。如:可根据道路名称、坐标、专业管线等多种特性进行查询,通过对资料的分析处理,提供用户需要的各种信息,帮助用户做出决策;并且用户可以将对新铺设管线的设计进行回帖,进行系统检验是否符合规范设计要求;(4)系统实现了全图形化的维护、管理、查询、检索功能,并且能够使图形对象与属性数据双向联动;同时根据用户需要,可以实现管线的三维图像显示,并对三维图像进行属性查询,同时可以根据用户需要提供各种断面的断面图,对数据资料进行统计、修改等各种操作,实现图像资料和数据资料的相互转换,图文并茂,直观明了。(5)该系统支持 Access、dBASE、Excel 等多种数据格式,实现了与 AutoCAD 等一些常用工具软件的数据互换,方便了数据的动态更新和维护,同时也便于与其他系统进行衔接。2.管线数据更新 2.1 数据更新的内容:新、改、扩建城市道路工程中的新增管线、迁移入地管线、废弃管线;对管线的抢修、抢险处(段)的管线属性变更、附属物(构筑物)的增减或改变等;2.2 根据苏州市城市规划条例、苏州市城市管线规划管理办法相关规定,凡是要办理规划许可证的管线项目都必须进行竣工测量;凡是挖掘城市道路的新增管线,也须开展竣工测量。主要包括:(1)规划宽度/10 米的城市道路上的各种规格和类别的管线及沿路建筑管线的接入;(2)居住小区的管线综合及接入;(3)雨水管、污水管管径/300 毫米的;你一定要坚强，即使受过伤，流过泪，也能咬牙走下去。因为，人生，就是你一个人的人生。=-命运如同手中的掌纹，无论多曲折，终掌握在自己手中=(4)给水管、燃气管、热力管等压力管管径/200 毫米的;(5)电压/10 千伏的电力线路;(6)有线电视电缆/2 孔的;(7)通信电缆/2 孔的;(8)各类工业管线;(9)抢修、抢险的管线工程;(10)其他各类需要审批发证的管线。2.3 竣工测量的内容包括控制测量、管线点属性的采集、管线点测量、地形的测绘、成果检核、资料整理、数据入库等。2.4 竣工测量的实施。苏州市地下管线管理所负责全市地下管线工程的竣工测量管理和测量成果备案。为了确保更新数据符合系统规定的数据格式与质量标准,苏州市地下管线管理所制定了以下工作程序:(1)确定数据格式和取舍标准:符合规划部门要求,与系统数据库采集标准相一致。(2)选定竣工测量施工队伍:分二种类型,第一种是凡需办理规划许可证的项目在建设单位向规划部门申请开工放线的同时,向地下管线管理所登记备案并提供建设计划文件,施工过程中管线所跟踪监管,沟槽覆土前由管线管理所委托规划测绘院进行竣工测量并在规定期限内提交数据成果。第二种是无需办理规划证但须挖掘城市道路的零星项目,范围不大但数量众多、分布较广,是数据更新不可缺少的部分,它的测量由管线所组织实施,纳入日常管理,作业队伍的选择和具体作业程序如下:a.发布信息:管线所列出工程清单,注明数量、范围、内容及质量和时间要求,公开信息或以一定方式邀请具有相关资质的管线探测单位参与竞标;b.申请:由有意参加竣工测量的施工单位向管线管理部门以书面的形式提交愿意承揽竣工测量工程的申请书函。h.发证:经管线所初审,主管部门审定,对最终具备资格的承揽单位(投标或其他方式)发放地下管线竣工测量许可证:c.委托:对规定的管线探测取舍标准、探测区域以及时间界限等要求,签订书面的技术服务委托书(或技术服务合同)。d.资料收集、整理:队伍选定后,甲乙双方对技术服务委托书(或技术服务合同)规定的取舍标准、探测区域以及时间界限等进行必要的前期资料的收集和整理工作。e.外业数据采集:作业单位根据 苏州市地下管线数据采集说明 的要求进行管线探查和管线点测量工作。f.内业整理、提交成果:施工方应根据要求对管线的修补测外业成果进行内业处理、提交符合系统要求各项成果(数据光盘、电子图、原始资料、成果表等)。g.成果资料检查验收:由苏州市地下管线管理所委托规划测绘院进行。h.数据入库、系统更新:业主对施工方提交的成果进行信息系统的数据录入,实现系统实时更新。3.管线数据更新应掌握的原则 竣工测量成果信息应及时、准确地进入城市地下管线数据库,实时动态更新城市地理信息系统。应对竣工测量成果进行整理核实,将管线点、管线段之间的几何图形拓扑关系理清、理顺,使管线资料规范化,对规范化的管线竣工测量数据,按照规定格式输入计算机,经相应的处理程序和处理命令经过一系列处理后,自动转换成基础地理信息系统所要求的数据结构,使你一定要坚强，即使受过伤，流过泪，也能咬牙走下去。因为，人生，就是你一个人的人生。=-命运如同手中的掌纹，无论多曲折，终掌握在自己手中=城市地下管线竣工测量成果共享。让城市地理信息系统与地下管线的实际情况有机结合起来,根据竣工测 量的计算机成果,通过对地下管线数据库进行修改、补充和更新,确保地下管线信息的现势性和完整性,使之更好地满足城市的空间的开发与利用和城市基础设施的运营、维修、管理的需要,使城市地下管线管理步入良性循环的轨道。4.系统维护的保障 (1)根据苏州市政府关于加强城区地下管线工程规划、建设管理的实施意见(苏规工20056 号)管线建设单位在向规划部门申领建 设工程规划许可证的同时,持规划方案审定意见书向地下管线管理所登记备案,同时向规划测绘院申请开工放线,并交纳竣工测量费用,工程竣工后由苏州市地下管线管理所委托有关单位进行竣工测量,成果提交管线所,及时更新信息系统。(2)根据(苏州市城市管线规划管理办法、苏州市城市规划条例)规定凡未进行竣工测量的小区、建筑物,未经综合管线验收或竣工测量的,不能通过规划验收,不得交付使用。(3)由市规划局、市市政公用局共同起草的苏州市地下管线管理办法将是今后苏州市地下管线工程实施竣工测量、更新管线信息的重要保障。(4)系统的日常管理。系统的管理是时时的、长期的,不会因为普查工作的结束而结束,相反会随着城市的发展、数据量的增大而加大管理内涵和管理面,因此苏州市地下管线管理所设立了专门的机构并委派相应的专业人员从事该项工作。(5)系统升级和维护。随着时代的发展和地下管线信息管理系统数据量的增加,在使用系统的过程中针对发现的问题应及时与相关单位联系,对系统进行维 护和更新,同时要不断地提出一些建设性的意见让软件开发单位对系统软件进行升级,确保各项工作跟上时代的步伐,满足城市快速发展 的需要。5.结束语 苏州市城市道路地下管线普查前后历时三年,如今系统已建立并试运行良好,但动态更新和系统维护才刚刚起步。在今后的工作中还需要各部门紧密配合,严格遵照相关规定程序操作才能使该系统长期的、有效的运转下去,才能使管线普查的成果成为城市规划、建设和管理部门宝贵的财富,为城市的发展随时提供科学可靠的基础数据。
