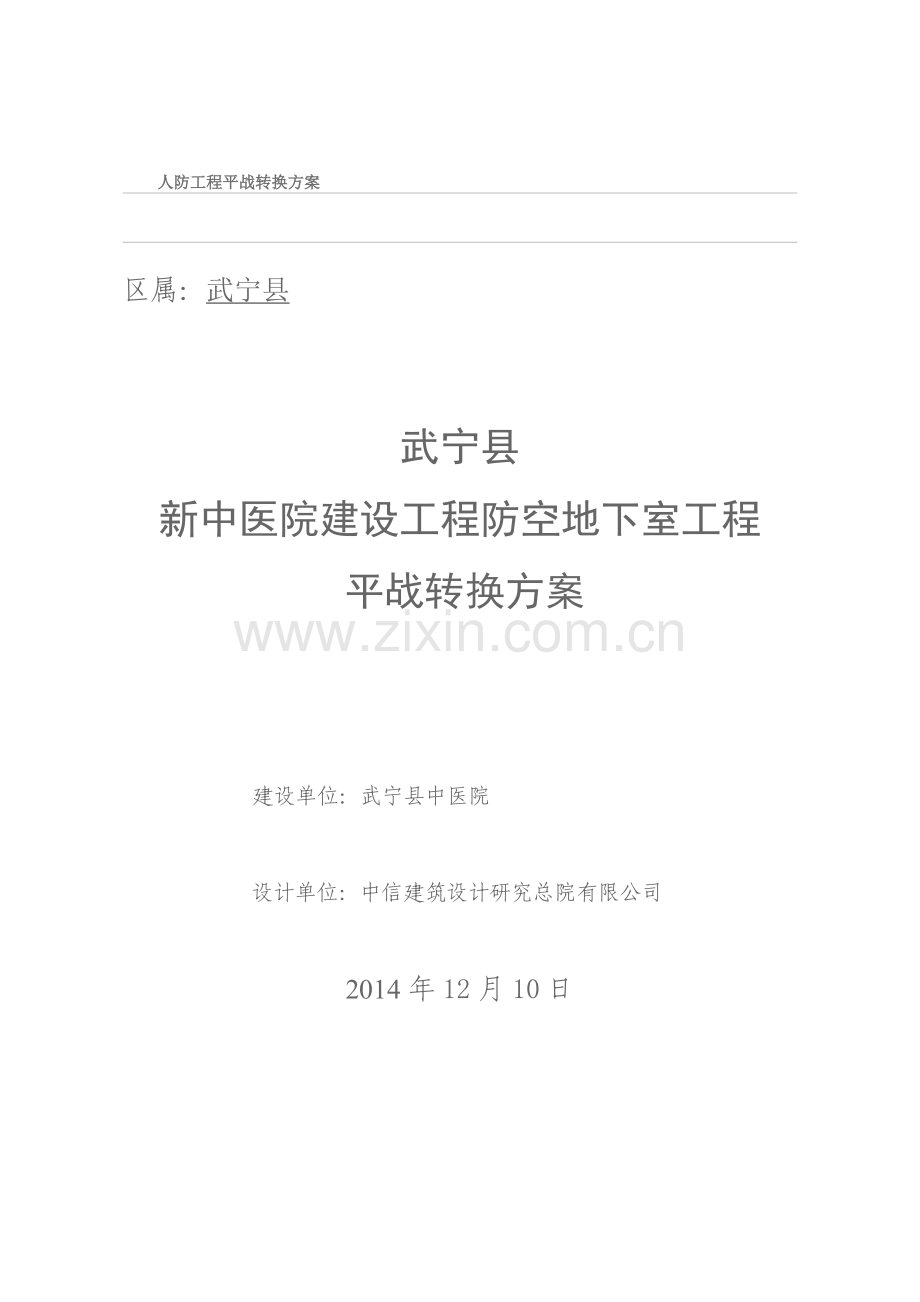

人防工程平战转换方案样本.doc

人防工程平战转换方案

区属：武宁县

武宁县
新中医院建设工程防空地下室工程
           平战转换方案

建设单位：武宁县中医院

设计单位：中信建筑设计研究总院有限公司

2014年12月10日

目 录
一、      工程概况
﹙一﹚工程基本情况
﹙二﹚人防工程概况
二、      组织机构
﹙一﹚架构编成
﹙二﹚主要职责
三、      平战转换内容
﹙一﹚编制依据
﹙二﹚转换时限及工作要求
﹙三﹚早期转换内容
﹙四﹚临战转换内容
﹙五﹚紧急转换内容
四、      工程平战转换经费预算表
五、      工程平战转换主要设计图
﹙一﹚土建图纸
﹙二﹚通风图纸
﹙三﹚给排水图纸
﹙四﹚电气图纸

一、      工程概况
﹙一﹚工程基本情况：
新中医院建设工程位于九江市武宁县沙田新区，人防工程建于该工程地下室位置，为单建式人防工程。由武宁县中医院建设，中信建筑设计研究总院有限公司设计，江西省恒信建设工程监理咨询有限公司监理，上饶市建筑工程有限公司施工， 九江市人防工程质量监督站质量监督。
﹙二﹚人防工程概况
本工程是按照2005版《人民防空工程设计规范》（GB50225-2005）和98版《人民防空工程防护功能平战转换设计标准》(RFJ1-98)设计的，建筑使用年限xx年，防火等级x级，防水等级x级。工程建筑面积为1769平方米，使用面积为1578.61平方米，设1个防火分区，平时为地下车库。战时为二等人员掩蔽部，掩蔽面积1578.61平方米，可掩蔽1000人，防化等级x级，防核武器等级为6级，防常规武器等级丙级。工程设1个防护单元，1个抗爆单元。本工程孔口防护、封堵构件、防化、钢筋配置、各种穿墙管线、内部设施、防护单元及工程防水措施等均已达到设计要求，并一次性施工安装到位。
本人防工程防护单元内防护设施及设备自成体系。共设2个口部，供战前、战后人员出入人防工程使用，口部1为阶梯式平时人员出入口，战时为本防护单元的主要出入口，直通室外，并设有简易洗消与排风系统，战时利用楼梯间排风，为染毒期间人员出入使用。口部2为平时车辆出入口，战时为次要出入口。每个口部均设有防护密闭门、密闭门各2道，战时通风口设防爆波活门。
二、组织机构
（一）架构编成

武宁县人防办

武宁县中医院人防工程平战转换工作组

物资采购小组

工程保障小组

物业管理小组

武宁县中医院人防工程平战转换组织系统图
（二）主要职责
1、平战转换工作组职责
﹙1﹚、负责制定平战功能转换方案。
﹙2﹚、根据上级指示和要求，作出启动平战功能转换方案的决定。
﹙3﹚、迅速部署并组织实施平战功能转换工作。
﹙4﹚、向上级部门及时报告转换情况。
﹙5﹚、负责人防工程平战功能转换经费筹集。
﹙6﹚、负责工程管理的转换，培训管理人员熟练操作设备设施，保证战时实施防护。
2、物资采购小组主要职责
按照工程保障小组、物业管理小组提供的清单采购平战转换的各种物资、器材，保障工程平战转换物资准备齐全。
3、工程保障小组主要职责
﹙1﹚、负责拟制防护功能平战转换保障计划。
﹙2﹚、指导督促人防工程平战转换专业施工队实施临战封堵、战时设备设施房间及抗爆隔墙的砌筑、风水电等转换设施、设备的安装和调试。
﹙3﹚、负责平战转换的技术工作。
﹙4﹚、向平战转换工作组报告工作。
4、物业管理小组主要职责
﹙1﹚、负责平时人防工程的维护管理，负责清理场地，确保人员出入口通道畅通无阻和内部环境转换。
﹙2﹚、负责人防工程防护、密闭设施和风水电等系统的维护管理和操作。
﹙3﹚、负责贮水箱的清理、消毒、注水。
﹙4﹚、负责干厕卫生洁具的放置。
﹙5﹚、负责战时引导群众及时掩蔽，维持工程内人员掩蔽秩序。
﹙6﹚、及时向平战转换工作组报告工作。
三、平战转换内容
（一）编制依据
1《中华人民共和国人民防空法》
2《人民防空工程战术技术要求》国动委2003版
3《人民防空工程防护平战功能转换设计标准》RFJI-98
4《人民防空工程设计规范》GB50225-2005
5《人防应急准备评估工作实施暂行办法》国人防﹝2006﹞141号
6《国家人防工程预算定额》HYDQQ-01-99，99年版
7《江西省建筑安装工程综合定额》2006年版
（二）转换时限及工作要求
平战功能转换分三个阶段：早期转换、临战转换、紧急转换。早期转换时限为三十天，临战转换时限为十五天，紧急转换时限为三天。转换内容按类型可以分为1、防护功能转换，2、使用功能转换，3、内部设备设施及系统转换。
早期转换时限内应完成物资、器材筹措和构件加工。
临战转换时限内应完成对外出入口及孔口的封堵，各种战时用房的隔墙砌筑，抗爆隔墙的堆垒，战时水池转换、管线的安装等。
紧急转换时限内应完成防护单元连通口等的封堵及设备的调试工作等，达到战时的使用要求。
（三）早期转换内容
1、平战转换工作组负责领导和监督各项措施的落实情况。
2、物资采购小组负责转换时所需设备、器材和物资的购置和制作加工。
3、物业管理小组负责做好场地的清空及车辆外迁工作。
4、物业管理小组负责拆除汽车库门及相关隔墙。
5、物业管理小组负责对防护设施中的人防门、防爆波活门、自动排气活门及防爆地漏；给排水系统中的集水井、污水泵及管道；通风方式控制系统中的呼唤按钮、信号指示灯、信号控制箱等设备按规范要求进行维护保养。
（四）临战转换内容
1、平战转换工作组负责领导和监督各项措施的落实情况。
2、工程保障小组负责人防工程平时出入口的封堵，防护密闭墙穿墙管线的密闭处理；安装各类隔音门、木门。
3、工程保障小组负责抗爆单元隔墙堆垒，厕所、风机房、水泵房、用水房等专用房间的隔墙砌筑。
4、工程保障小组负责战时防护单元独立通风系统和滤毒通风设备及测压系统的安装。
5、工程保障小组负责穿越防护单元隔墙或楼板的给排水等管道隔断设施的安装。
6、工程保障小组负责盥洗室的洗手台砌筑及玻璃钢自除臭干马桶的放置。
7、工程保障小组负责洗消间淋浴和加热设备的安装。
8、工程保障小组负责战时贮水箱的安装、早期清洗、杀菌；手摇泵的安装。
9、工程保障小组负责战时动力、照明线路布线，动力、照明柜的切换、信号控制柜安装调试。
（五）紧急转换内容
1、平战转换工作组负责领导和监督各项措施的落实情况。
2、工程保障小组负责战时不用的电气设备、电线、电缆等的拆除或接地。
3、工程保障小组负责其他防护、密闭设施和风水电等系统的综合调试。
4、工程保障小组负责防护单元隔墙上平时连通口和风管穿墙孔的垂直封闭。
5、物业管理小组负责关闭平时上下水管的所有闸阀。
6、物业管理小组负责战时水箱的注水。
四、工程平战转换经费预算表

1、总费用： 元

平战功能转换经费预算
预算价值
序 号
建筑、安装工程造价

1
土建

2
通风

3
给排水

4
电气

5
经费预算合计

大写：

2、土建分部工程转换经费预算表：
序号
名 称
单位
工
程
量
综
合
单
价
综
合
价
1
实心砖墙(240mm)
M3

2
抗爆单元隔墙沙包
10 M3

3
贴玻璃丝布（二布三油）
100㎡

4
普通胶合板门
樘

5
隔声门
樘

6
木门油漆
樘

7
胶管活门胶管数量
个

合 计

3、通风分部工程转换经费预算表：
序号
名 称
规格型号
单位
数量
综合
单价
综
合
价
1
脚踏、电动风机

台

2
插板阀

个

3
过滤吸收器

台

4
油网除尘器

台

5
支架

㎏

6
换气堵头

个

7
离心风机减震台

个

8
离心风机减震器

个

9
排风口

个

10
软接头

个

11
橡胶套管

根

12
消声器

个

13
钢板风管（3mm）

㎡

14
白铁皮风管（1mm）

㎡

15
电动轴流风机

台

16
测压装置

个

合计

4、给排水分部工程转换经费预算表：
序号
名 称
规格型号
单位
数量
综
合
单 价
综
合价
1
给排水热镀钢管

2
给排水热镀钢管

3
给排水热镀钢管

4
给排水热镀钢管

5
水龙头

6
淋浴头

7
闸阀

8
截止阀

9
止回阀

10
玻璃钢除自臭干马桶

11
不锈钢水箱

12
生活气压给水设备气压罐配手摇泵

合计

5、电气分部工程转换经费预算表：
序号
名 称
规格型号
单位
数量
综合单价
综
合
价
1
战时配电箱

2
防护单元配电箱

3
进风机控制箱

4
排风机控制箱

5
水泵控制箱

6
插座箱

7
通风控制台

8
通风信号箱

9
电力电缆

10
电力电缆

11
电力电缆

12
控制电缆

13
控制电缆

14
钢管

15
白炽灯

16
单极开关

合 计

五、工程平战转换主要设计图
（一）土建图纸
1、总平面图
2、战时功能平面图
3、战时水箱、干厕、食品库、材料构件仓库等平面图
4、战时配电房平面图
5、封堵口大样图
（二）通风图纸
1、战时通风平面图
2、主要设备材料表及安装时限表
3、战时通风设计与施工总说明
4、战时进风系统及进风口部平面图
5、测压装置安装图
6、轴流风机安装图
7、离心风机安装图
8、战时进风系统平、剖面图
9、战时排风平、剖面图
10、SR过滤吸收器支架图
（三）给排水图纸
1、给排水系统现状平面图
2、战时给排水系统平面图
（四）电气图纸
1、电气系统现状平面图
2、平战转换配电平面图
3、战时设施房间及进风口部照明图纸
