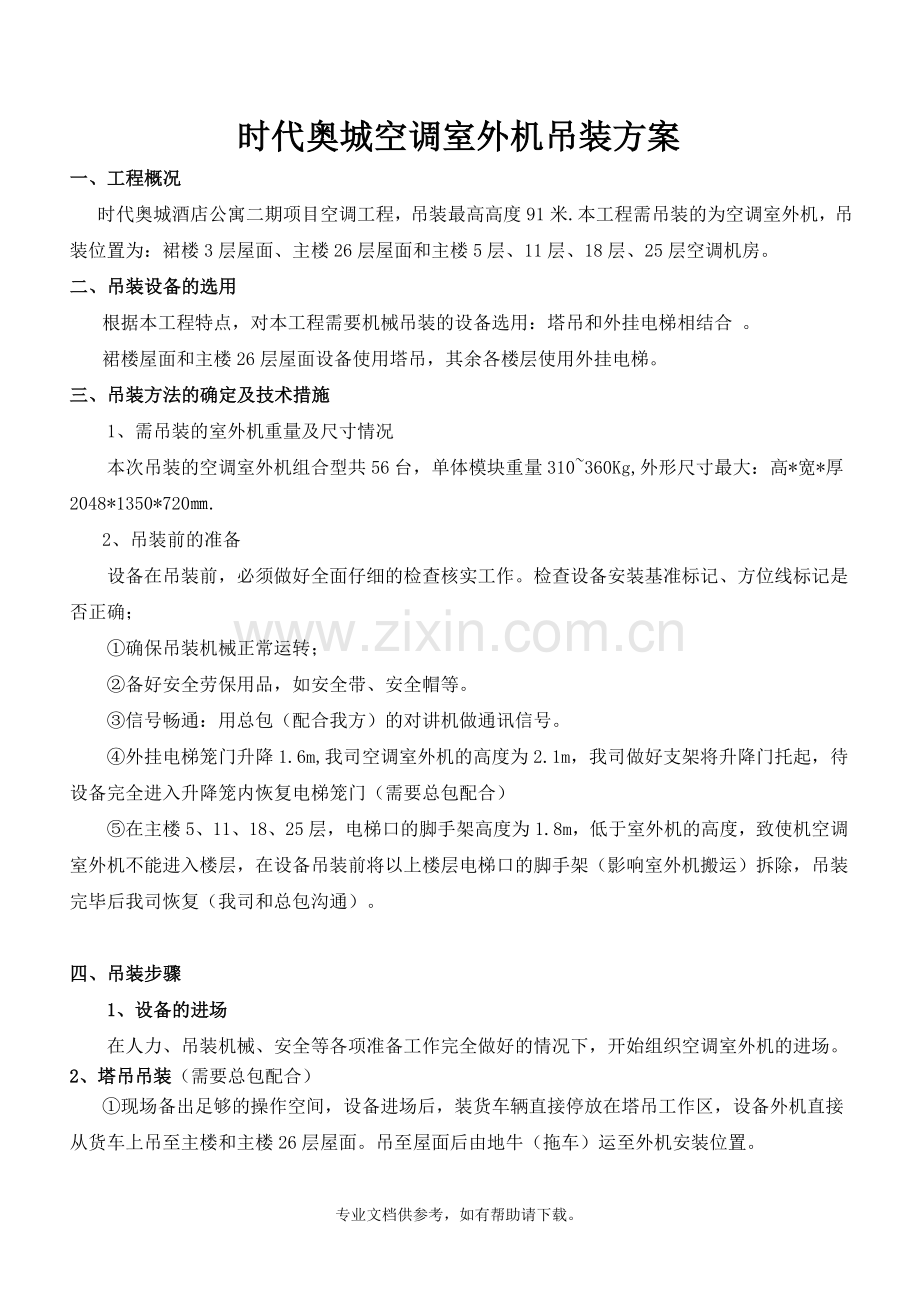

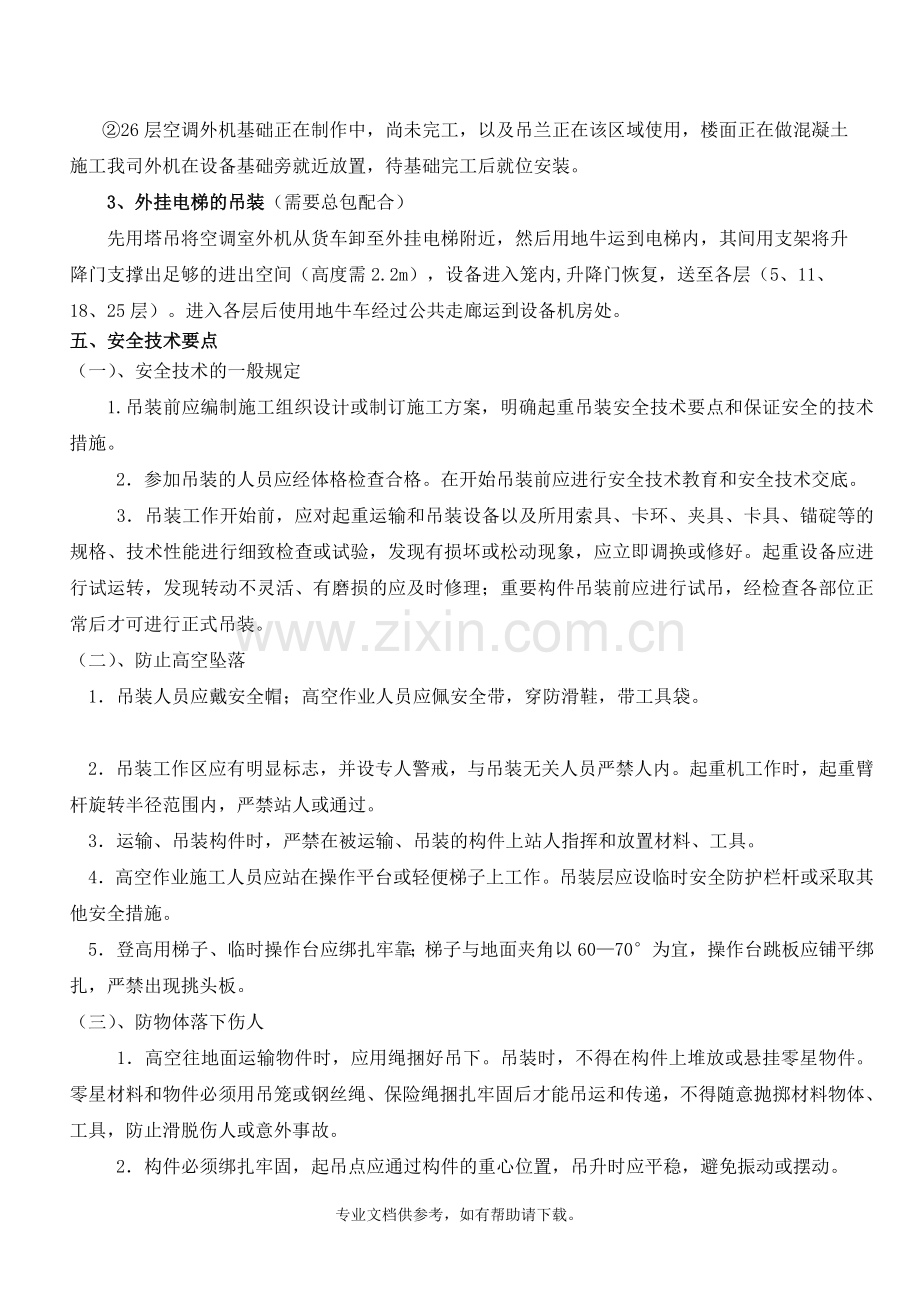

时代奥城空调室外机吊装方案一、工程概况 时代奥城酒店公寓二期项目空调工程，吊装最高高度91米.本工程需吊装的为空调室外机，吊装位置为：裙楼3层屋面、主楼26层屋面和主楼5层、11层、18层、25层空调机房。二、吊装设备的选用根据本工程特点，对本工程需要机械吊装的设备选用：塔吊和外挂电梯相结合 。裙楼屋面和主楼26层屋面设备使用塔吊，其余各楼层使用外挂电梯。三、吊装方法的确定及技术措施1、需吊装的室外机重量及尺寸情况 本次吊装的空调室外机组合型共56台，单体模块重量310360Kg,外形尺寸最大：高*宽*厚2048*1350*720.2、吊装前的准备设备在吊装前，必须做好全面仔细的检查核实工作。检查设备安装基准标记、方位线标记是否正确； 确保吊装机械正常运转；备好安全劳保用品，如安全带、安全帽等。信号畅通：用总包（配合我方）的对讲机做通讯信号。外挂电梯笼门升降1.6m,我司空调室外机的高度为2.1m，我司做好支架将升降门托起，待设备完全进入升降笼内恢复电梯笼门（需要总包配合）在主楼5、11、18、25层，电梯口的脚手架高度为1.8m，低于室外机的高度，致使机空调室外机不能进入楼层，在设备吊装前将以上楼层电梯口的脚手架（影响室外机搬运）拆除，吊装完毕后我司恢复（我司和总包沟通）。四、吊装步骤1、设备的进场在人力、吊装机械、安全等各项准备工作完全做好的情况下，开始组织空调室外机的进场。2、塔吊吊装（需要总包配合）现场备出足够的操作空间，设备进场后，装货车辆直接停放在塔吊工作区，设备外机直接从货车上吊至主楼和主楼26层屋面。吊至屋面后由地牛（拖车）运至外机安装位置。26层空调外机基础正在制作中，尚未完工，以及吊兰正在该区域使用，楼面正在做混凝土施工我司外机在设备基础旁就近放置，待基础完工后就位安装。3、外挂电梯的吊装（需要总包配合） 先用塔吊将空调室外机从货车卸至外挂电梯附近，然后用地牛运到电梯内，其间用支架将升降门支撑出足够的进出空间（高度需2.2m），设备进入笼内,升降门恢复，送至各层（5、11、18、25层）。进入各层后使用地牛车经过公共走廊运到设备机房处。五、安全技术要点（一）、安全技术的一般规定1.吊装前应编制施工组织设计或制订施工方案，明确起重吊装安全技术要点和保证安全的技术措施。 2参加吊装的人员应经体格检查合格。在开始吊装前应进行安全技术教育和安全技术交底。 3吊装工作开始前，应对起重运输和吊装设备以及所用索具、卡环、夹具、卡具、锚碇等的规格、技术性能进行细致检查或试验，发现有损坏或松动现象，应立即调换或修好。起重设备应进行试运转，发现转动不灵活、有磨损的应及时修理；重要构件吊装前应进行试吊，经检查各部位正常后才可进行正式吊装。（二）、防止高空坠落1吊装人员应戴安全帽；高空作业人员应佩安全带，穿防滑鞋，带工具袋。2吊装工作区应有明显标志，并设专人警戒，与吊装无关人员严禁人内。起重机工作时，起重臂杆旋转半径范围内，严禁站人或通过。3运输、吊装构件时，严禁在被运输、吊装的构件上站人指挥和放置材料、工具。4高空作业施工人员应站在操作平台或轻便梯子上工作。吊装层应设临时安全防护栏杆或采取其他安全措施。5登高用梯子、临时操作台应绑扎牢靠；梯子与地面夹角以6070为宜，操作台跳板应铺平绑扎，严禁出现挑头板。（三）、防物体落下伤人 1高空往地面运输物件时，应用绳捆好吊下。吊装时，不得在构件上堆放或悬挂零星物件。零星材料和物件必须用吊笼或钢丝绳、保险绳捆扎牢固后才能吊运和传递，不得随意抛掷材料物体、工具，防止滑脱伤人或意外事故。 2构件必须绑扎牢固，起吊点应通过构件的重心位置，吊升时应平稳，避免振动或摆动。 3起吊构件时，速度不应太快，不得在高空停留过久，严禁猛升猛降，以防构件脱落。 4构件就位后临时固定前，不得松钩、解开吊装索具。构件固定后，应检查连接牢固和稳定情况，当连接确定安全可靠，才可拆除临时固定工具和进行下步吊装。 5风雪天、霜雾天和雨天吊装应采取必要的防滑措施，夜间作业应有充分照明。（四）、防吊装结构失稳1构件吊装应按规定的吊装工艺和程序进行，未经计算和采取可靠的技术措施，不得随意改变或颠倒工艺程序安装结构构件。2构件吊装就位，应经初校和临时固定或连接可靠后始可卸钩，最后固定后方可拆除临时固定工具。高宽比很大的单个构件，未经临时或最后固定组成一稳定单元体系前，应设溜绳或斜撑拉(撑)固。3构件固定后不得随意撬动或移动位置，如需重校时，必须回钩。（五）、防止触电1吊装现场应有专人负责安装、维护和管理用电线路和设备。2构件运输、起重机在电线下进行作业或在电线旁行驶时，构件或吊杆最高点与电线之间水平或垂直距离应符合安全用电的有关规定。3使用塔式起重机或长吊杆的其他类型起重机及钢井架，应有避雷防触电设备，各种用电机械必须有良好的接地或接零，接地电阻不应大于4，并定期进行地极电阻摇测试验。六、吊装过程需总包方配合事宜设备吊装是施工过程中非常重要的环节，恳请总包方在以下方面予以配合：1、 使用总包方对讲机为信号传递工具；2、 要拆除5、11、18、25层外挂电梯口的脚手架（影响室外机搬运）。3、 吊装时给予我司技术指导。4、 由于是高层吊装，需要总包将空调室外机的吊装时间安排12月20日的白天。湖南天禹设备安装有限公司天津分公司2007-12-18专业文档供参考，如有帮助请下载。
