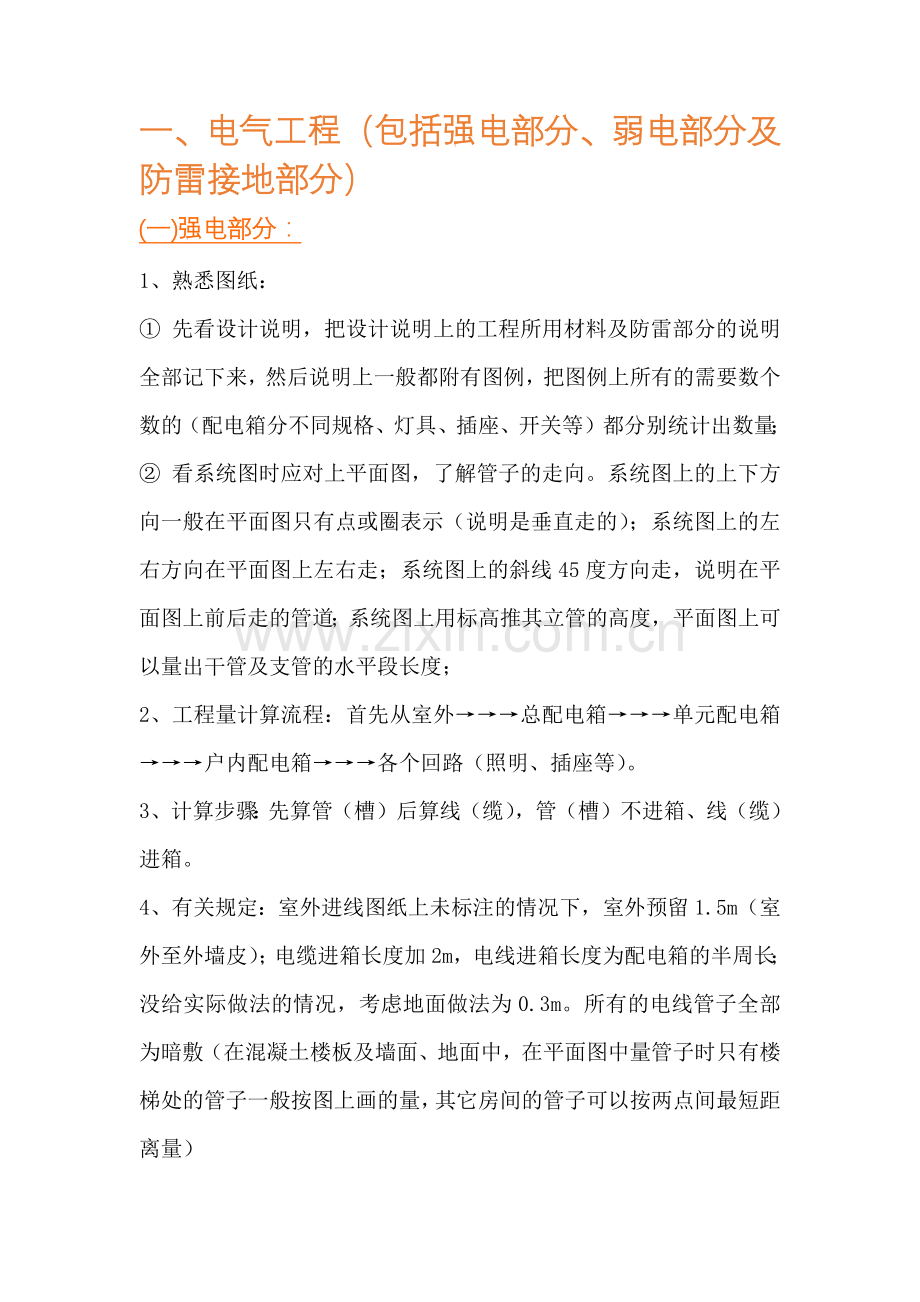

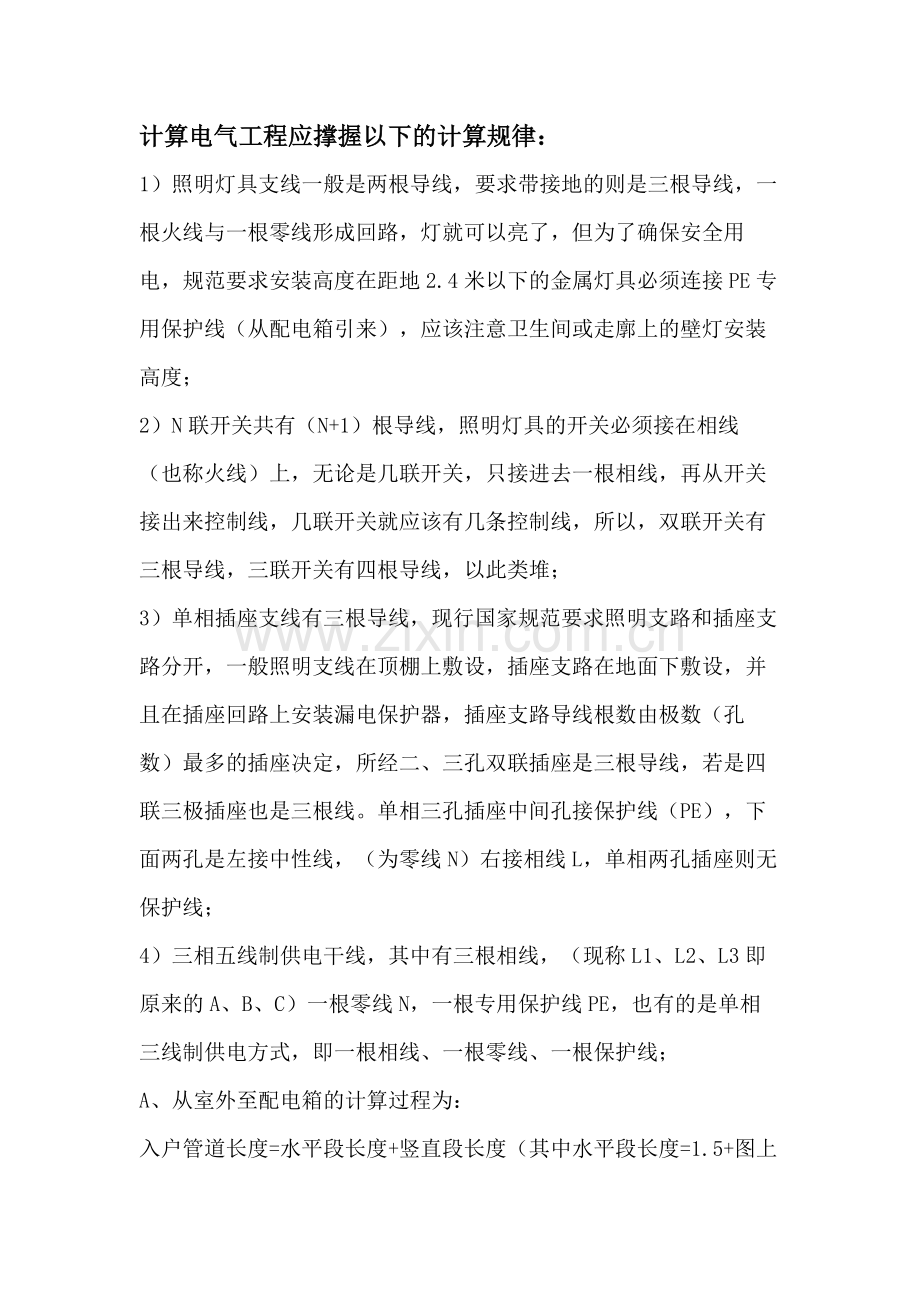

一、电气工程（包括强电部分、弱电部分及防雷接地部分）(一)强电部分：1、熟悉图纸： 先看设计说明，把设计说明上的工程所用材料及防雷部分的说明全部记下来，然后说明上一般都附有图例，把图例上所有的需要数个数的（配电箱分不同规格、灯具、插座、开关等）都分别统计出数量； 看系统图时应对上平面图，了解管子的走向。系统图上的上下方向一般在平面图只有点或圈表示（说明是垂直走的）；系统图上的左右方向在平面图上左右走；系统图上的斜线45度方向走，说明在平面图上前后走的管道；系统图上用标高推其立管的高度，平面图上可以量出干管及支管的水平段长度；2、工程量计算流程：首先从室外总配电箱单元配电箱户内配电箱各个回路（照明、插座等）。3、计算步骤：先算管（槽）后算线（缆），管（槽）不进箱、线（缆）进箱。4、有关规定：室外进线图纸上未标注的情况下，室外预留1.5m（室外至外墙皮）；电缆进箱长度加2m，电线进箱长度为配电箱的半周长；没给实际做法的情况，考虑地面做法为0.3m。所有的电线管子全部为暗敷（在混凝土楼板及墙面、地面中，在平面图中量管子时只有楼梯处的管子一般按图上画的量，其它房间的管子可以按两点间最短距离量）计算电气工程应撑握以下的计算规律：1）照明灯具支线一般是两根导线，要求带接地的则是三根导线，一根火线与一根零线形成回路，灯就可以亮了，但为了确保安全用电，规范要求安装高度在距地2.4米以下的金属灯具必须连接PE专用保护线（从配电箱引来），应该注意卫生间或走廓上的壁灯安装高度；2）N联开关共有（N+1）根导线，照明灯具的开关必须接在相线（也称火线）上，无论是几联开关，只接进去一根相线，再从开关接出来控制线，几联开关就应该有几条控制线，所以，双联开关有三根导线，三联开关有四根导线，以此类堆；3）单相插座支线有三根导线，现行国家规范要求照明支路和插座支路分开，一般照明支线在顶棚上敷设，插座支路在地面下敷设，并且在插座回路上安装漏电保护器，插座支路导线根数由极数（孔数）最多的插座决定，所经二、三孔双联插座是三根导线，若是四联三极插座也是三根线。单相三孔插座中间孔接保护线（PE），下面两孔是左接中性线，（为零线N）右接相线L，单相两孔插座则无保护线；4）三相五线制供电干线，其中有三根相线，（现称L1、L2、L3即原来的A、B、C）一根零线N，一根专用保护线PE，也有的是单相三线制供电方式，即一根相线、一根零线、一根保护线；A、从室外至配电箱的计算过程为：入户管道长度=水平段长度+竖直段长度（其中水平段长度=1.5+图上外墙皮至配电箱量出的尺寸，竖直段长度=室外地坪下的0.8米+室内外高差常规为0.4+配电箱距地高度一般为1.4米）=Y米入户电缆长度=（Y米+2米+2米）*1.025=（其中2米为进箱预留的长度，另2米为入户处预留的长度）入户电缆头为1个B、从配电箱至配电箱的计算为：管子长度=水平段长度+竖直段长度（其中水平段长度为图上所量尺寸，竖直段长度=（配电箱距地高度+0.2米）*2 =Y米各种规格的电线长度=（Y米+配电箱的半周长+另一个配电箱的半周长）*线的根数各种规格电线端子的个数=有几根电线就有几个端子*2（其中2面配电箱都有）C、从配电箱至照明回路的计算为：（照明回路一般沿顶板敷设）管子长度=水平段长度+竖直段长度（其中水平段长度为图上所有灯具和开关相连量出的尺寸，竖直段长度=（层高-配电箱距地高度）+（层高-开关距地高度）*此照明回路开关的个数=Y米各种规格的电线长度=（Y米+配电箱的半周长）*线的根数各种规格电线端子的个数=有几根电线就有几个端子*1（其中1指一侧有配电箱）D、从配电箱至插座回路的计算为：（插座回路一般沿地面敷设）管子长度=水平段长度+竖直段长度（其中水平段长度为图上同一插座回路相连量出的尺寸，竖直段长度=（配电箱距地高度+0.2）+（插座距地高度+0.2）*此插座回路插座头的个数 =Y米各种规格的电线长度=（Y米+配电箱的半周长）*线的根数各种规格电线端子的个数=有几根电线就有几个端子*1（其中1指一侧有配电箱）配电箱二次接线是指该配电箱与连接各配电箱之间的干线及其用户支线的连接线头个数，一根导线进或出配电箱就有一个接线头，一根电缆（不论几芯）进、出配电箱就是一个电缆终端头。一般可以这样考虑：1、支线导线（除PE线外）与断路器接线也连接是无端子外部接线；2、PE线与端子板连接是焊接线端子板连接；3、干线导线（除PE线外）并接、对接、或导线与设备连接是压接线端子接线。4、计算时应注意的问题： 电缆算出的实际量，需乘1.025的弯折系数，电缆头及电线端子图例上不给的，但是需要数，接配电箱时有几根数几个，接用电器时不需数； 接线盒的数量为所有灯具和插座的总数，开关盒的数量是所有开关的总数； 套价时注意有没主材的需把主材加进去； YJV4*120的意思是指4芯120平方毫米的电缆1根，BV4*35的意识是指35平方毫米的电线4根。（二）弱电部分：（包括电视、电话、网络、对讲等）1、计算原理同强电的配电箱至插座回路的原理相同，只是弱电系统不用算线，只算管（槽），所有与线相关的量都不用计算了（如电缆头等）。2、与强电不一样的地方： 套价时弱电插座套面板，不能套插座；算对讲系统时不需算室外进线（因为其是一个独立的系统，不需外引线），只需算一个电源供电的管和线； 一般情况下网络与电话为同管敷设的，也有不同管的，看情况而定，同管就算一次管就行了。（三）防雷接地部分：1、此部分只需算四部分的量： 屋面上只需算避雷网的长度=把屋顶上图纸上画（）的全部加起来，如特殊情况有的工地做避雷网的混凝土块应按间距1米将其数出来；首层算室内接地母线及室外接地母线的长度=首层接地图上的接地线全部加起来*1.039；避雷引下线的长度=引下线的个数*引下线的高度（一般引下线高度应从檐口至钢筋混凝土基础处的标高）；在一层接地图上数断接卡子的个数。5、在卫生间数局部等电位箱的数量；6、在一层总配电箱位置数总等电位箱；7、总等电位箱与局部等电位的接地母线的长度；8、角钢接地极按图上数出根数；9、高层结构每3层应将其塑钢窗户和引下线连接起来应计算均压环的长度=连接处同一层圈梁的长度。电气工程相关套价的项目如下：强电部分1、不同规格的配电箱；2、各种部位的插座；3、各种形式的开关；4、各种灯具；5、接线盒；6、开关盒；7、各种规格的管子；8、各种规格的电线（一般截面大于 6 mm的全部套动力线路，小于 6 mm的全部套照明线路）；9、各种规格的电缆；10、电缆头；11、电缆端子（一般 16 mm以下的端子全部为无端子，16 mm以上的端子为焊接端子）弱电部分：1、不同规格的配电箱；2、各种插座；3、接线盒；4、各种规格的管子。避雷部分：1、避雷网；2、避雷引下线路；3、断接卡子；4、角钢接地极；5、户外接地母线；6、户内接地母线；7、总等电位箱；8、局部等电位箱；9、均压环；10、接地网调试。二、给排水工程（包括给水及排水）（一）给水部分：（一般地下地下全部采用PP-R或PVC-U塑料管或衬塑钢管）1、先数给水入口处及室内的给水器具（如阀门、水表等），根据管径不同分开统计。2、算量时先算干管，再算立管，最后算支管；根据管径不同合计处其总量；变径点选在有接管的地方或是接了设备的地方。3、一般情况下室外进户预留1.5m，接用水设备（如洗脸盆、大便器、洗涤盆等）的短立管每个接点高度按0.3m考虑。4、算完量时需把穿墙、穿楼板套管数出来，如果是钢管的情况下需算其支架重量及除锈刷油面积（32及32以下的钢管和所有的塑料管不用算支架因为定额里综合了）；若是室外的或是地沟内的给水管道应按图纸说明上的要求计算保温体积。5、套价时一般都看上设计说明，说明上说用什么管，就套什么管材；说明上说刷几遍漆就套几遍漆；说明上说做什么保温就套什么保温；最后的给管道冲洗一遍（所有饮用水都需冲洗）。给水入户干管的计算1、数给水入户的入户装置（一般按标准图集进行数，如没有写图集就按图上画的数，切记入户的管子多大规格，所有的入户装置为多大规格，一般为阀门、水表等）；2、入户不同干管的长度=1.5（为外墙皮预留的）+干管图上量出的长度（砖混楼在一层地沟图上量，砖混楼一般干管在地沟里安装，高层结构在地下一层图上量，一般在地下一层顶板下安装）；3、室外1.5米管道的挖土方（一般如安装和土建是一个单位施工的，不给计算）。给水立管的计算1、立管的长度=1.5（为干管入户的标高）+每一层的层高*层数（一般看系统图就可算出）2、立管上的阀门（阀门规格与立管的规格相同）3、立管穿楼板套管（多大规格的立管套管为多大规格）给水支管的计算1、给水支管的长=图上从管井量出的水平段长度+返到地面垫层里的高度+0.3*所接给水设备的个数（在计算给水支管时一定要按系统图上标明的规格分开进行计算，一般都在给排水大样图上画）；2、穿墙套管（一般为管井中的立管接出的支管处有此套管）；3、给水支管上接的对应规格的水表、阀门（在套定额时一般水表里包括一个阀门，所以此处的阀门不需再进行套定额了）。给水工程套定额的项目：1、各种规格的给水管子；2、各种规格的阀门；3、各种规格的水表；4、穿楼板套管；5、穿墙套管；6、管道冲洗；7、室外1.5米给水管道的挖土方。（二）排水部分：（一般0.000以下及出屋面的排气管采用铸铁管，0.000以上采用U-PVC塑料排水管） 排水工程分有压排水管道和无压排水管道（在高层建筑中排地下集水坑中的水所用的排水管道为有压排水管道，一般民用的排水全部为无压排水管道），高层建筑中有地下和地上全部采用铸铁排水管的，需好好看图纸的说明。 1、排水工程里需数地漏的个数，洗脸盆、洗菜池、坐便器、淋浴器等（一般一层为铸铁地漏，二层以上为塑料地漏需分开进行统计）洗脸盆等都给水里数就不用数了，只数一次就好；排水管道上有检查口，但是在算量里就不用数了（定额里都考虑了），如果是铸铁的需除锈刷油。 2、排水管一般不和给水及采暖管一起走，它是独立的，直接排入市政排水管网；一般情况下首层和其他层分开计算，0以下及出屋面的均采用铸铁管道，0以上的一般都采用塑料管；而且首层为独立外排，不与其它层共排；排水短立管上接大便器的立管长度都按0.5米考虑，具体管径一般接大便器的管径都是等于100的，接其它排水设备的（具体看系统图上标注的）。 3、排水支管：一般卫生间都是从楼板下50cm处接出接至楼地面处和排水设备相连，（所以短立管按0.5米考虑）厨房一般是从楼板上30cm处接出，不需上返的太高一般按0.3米考虑。铸铁干管及0以下立管的长度计算为：A、铸铁干管及0以下立管的长度为=3米（室外预留）+一层图上从外墙皮量至立管处的尺寸+系统图上标明的排水管底的标高（一般为1.7米）；B、排水干管室外3米的土方工程量（一般安装和土建为一个单位施工的也不给计算）排水塑料立管的长度计算为：立管长=各立管的总高度（各立管每一层的层高*总的层数）*立管的数量出屋面铸铁管的长度计算为：出屋面铸铁管长=1米（一般出屋面管为1米，看系统图上标的尺寸进行计算）*立管的数量；屋面铸铁风帽一般在土建中按“个”计算。排水支管的长度计算为：排水支管应按系统图上标明的尺寸分开计算，一般接大便器的排水管径大一些，接其它设备的管径比较小一些，对照上给排水大样图和系统图将各种规格管子分开计算。卫生间排水支管长度=在平面图上将各种规格管子的长度量出+0.5米*接排水设备的数量厨房排水支管长度=在平面图上将各种规格管子的长度量出+0.3米*接排水设备的数量（一般就为1个洗菜池）地下部分及出屋面部分管道的除锈、刷油需从五金手册上查出其除锈、刷油工程量地面扫除口在图纸上看如有就计算排水工程套定额的项目：1、地下部分的各种规格铸铁管；2、地上部分各种规格的塑料管；3、一层的铸铁地漏；4、二层以上的塑料地漏；5、各种卫生设备的安装；6、排水管道的支架不计算因为在塑料管道中已考虑；7、地下排水管道的除锈、刷油；8、室外3米排水管道的土方开挖工程量、回填工程量。三、采暖工程（切记是两根管，一根供水管，一根回水管，计算管道、穿楼板套管等都是两个）采暖部分：（一般采用焊接钢管，管径大于DN32的采用焊接连接，小于等于DN32的采用螺纹连接）1、采暖工程分地热采暖和散热器采暖，一般采暖管道都需做保温，室内的采暖管道不需做保温，但目前的建筑基本上室内看不到采暖管道，所有的采暖管道都在地沟里或管井内，所以都应保温，如管道的保温厚度或保温材料用的不一样就把不同的保温厚度或保温材料的管子分开计算，以方便管道的保温及除锈、刷油的计算。（一）地热采暖的计算1、干管的计算1）采暖入户装置的计算，一般按标准图集查可得，多大规格的入户管对应多大规格的各种阀门、过滤器、热量表；一般压力表、温度计不分规格；2）不同规格干管的长度=1.5（从外墙皮1.5）+ 一层平面图上量出的不同规格的长度*2根（供回水）；3）波纹伸缩器（分规格数）一般在干管上设，多大规格的干管对应多大规格的伸缩器（在一层干管图上可查得）。2、立管的计算1）不同规格立管的长度=每一层的层高*对应规格的层数;2）立管最低端的阀门（分规格数）;3）立管最高端的自动排气阀（分规格数），一般自动排气阀都带一个控制阀，因为定额里的自动排气阀不含控制阀，所以应单独套价;4）立管的穿楼板套管（分规格数）3、支管的计算1）从立管上接出的支管一般供水管上有过滤器、热量表、阀门、回水管上只有一个阀门对应管子的规格将其全部数出来;2）从立管上接出的支管一般有穿墙套管（分规格数）;3）支管的长度=在大样图上量出从管井至分集水器的距离+（分集水器距地高度+0。2）*2根（一供一回）+立管接支管处的高度*2（因为支管从立管接出时是在本层楼板上的（H+0.6假设的）接出的，现地热管要走地面所以要返到地面的垫层里）;4）按不同的回路统计分集水器的数量（因为不同回路的分集水器材料价格不一样）。4、计算地面的净面积=房间主墙间的净面积（因为算出此量后可以计算地面聚苯板的面积、地面钢丝网片的面积、锡泊纸的面积以上工程量全部套定额）5、计算地面的净周长（因为算出此量后可以计算地面的聚苯板条的长度）6、将每一回路的PE-X地热管的长度 按图上所标的长度全部加起来即可。7、计算钢管的支架工程量查表可得8、采暖管道的除锈、刷油9、采暖管道的保温层体积、保护层面积（查表可得）（二）地热采暖工程套定额的项目：1）各种规格的给水管子2）各种规格的阀门3）各种规格的热量表4）穿楼板套管5）穿墙套管6）管道冲洗7）自动排气阀8）各回路的分集水器安装9）除锈、刷油10）保护层体积、保护层面积11）地热管12）钢丝网片13）聚苯板面积14）聚苯板条长度15）锡泊纸的面积16）室外1.5米给水管道的挖土方三、散热器采暖的计算：1、采暖干管、立管、支管及各管道上的阀门计算与地暖采暖相同，支架计算也一样，但计算散热器采暖时应计算：A、数散热器的组数（最后套手动放风阀用）B、将散热器的片数全部加起来（套散热器时是套所有的片数）C、散热器除锈刷油（查表可得）2、散热器采暖工程套定额的项目： 1）各种规格的给水管子 2）各种规格的阀门 3）各种规格的热量表 4）穿楼板套管 5）穿墙套管 6）管道冲洗 7）自动排气阀 8）各回路的分集水器安装 9）除锈、刷油 10）保护层体积、保护层面积 11）散热器片数 12）手动放风阀的个数 13）散热器除锈、刷油 14）室外1.5米给水管道的挖土方四、消火栓管道工程（看图方法与给水管道相同）（一）消防工程包括：1、消火栓系统；2、自动喷淋系统；3、防火卷帘、防火门；4、火灾自动报警系统；5、防排烟及正压送风系统；6、屋顶水箱间及地下泵房工程。（二）消火栓系统中一般需计算以下工程量：1、消火栓干管2、立管3、支管4、消火栓箱（分单栓箱和双栓箱需看图而定）5、阀门消防工程一般用蝶阀6、穿楼板套管7、管道支架8、消防水泵结合器9、管道除锈刷油10、有的工程屋顶设试验消火栓，一个试验消火栓就带压力表一个，泄水阀一个。（1）消火栓干管的计算1、消火栓干管入口处数水泵结合器、阀门（规格与管子的规格相同）2、消火栓干管长度=1.5米+1.2（0以下埋深1.2米）+平面的长度（从图上量出的）（2）消火栓立管的计算1、立管最底端都有一个蝶阀（规格与立管规格相同）2、立管的长度=每一层的层高*层数（从系统图上查标高和层数可得）3、穿楼板套管（套管规格与立管规格相同）（3）消火栓支管的计算 支管的长度=在平面图上从立管（在平面图上是圆圈）量至配电箱的尺寸（4）数消火栓箱的数量（注意看是单栓还是双栓？）看屋顶上是否有试验栓？如有试验栓上都带有一个压力表和一个泄水阀（5）消防管道的除锈、刷油（6）钢筋支架计算与前面的支架计算方法相同（三）消防自动喷淋系统消防自动喷淋系统中一般需计算以下工程量：1、喷淋管道的干管2、立管3、支管（消防喷淋管道连接一般DN100的采用沟槽连接，DN100的采用螺纹连接）4、沟槽件（在平面图上有弯头、三通等部位全部数出沟槽件的数量）5、喷头（分规格的有DN15的和DN20的）6、信号蝶阀（消防喷淋工程一般用信号蝶阀）7、穿楼板套管8、管道支架9、喷淋立管上有自动排气阀10、管道除锈刷油11、管道冲洗（不用计算，把各种管道的长度加起来直接套定额）（1） 喷淋管道干管的计算（干管一般在高层地下一层顶板上进入的）1、 干管的长度=1.5+图上量出的距离2、 干管上的水泵结合器、阀门的数量、信号蝶阀（2）喷淋管道立管长度的计算1、立管的长度=每一层的层高*层数（从系统图上查标高和层数可得）2、穿楼板套管（套管规格与立管规格相同）3、喷淋立管与支管相接处接出的水流指示器数量、4、立管上的自动排气阀（3）喷淋管道支管长度的计算1、喷头的数量2、支管的长度=水平段长度+竖直段长度（水平段长度在图上量出，竖直段长度按喷头的数量每个喷头按50CM考虑）3、每个支管未端有时接未端试水装置一套（4）管道支架的数量（5）管道冲洗试验（四）防火门、防火卷帘工程（防火门等级分甲级、乙级、丙级）1、防火门、防火卷帘全部按面积计算。在套定额时应注意防火门应套门的面积、每个门套一个闭门器1付、暗插销一个，L形执手杆锁一个，防火卷帘应套卷帘的面积、卷帘门手动装置一套、卷帘门电动装置一套、卷帘门成套按钮一套。（五）防排烟及正压送风系统（计算的工程量基本一样）防排烟系统应计算如下工程量：1、不同规格风管的面积（风管的周长*风管的长度）2、风管接口按面积计算（风管接口的长度*风管接口的周长，一般风管接口是圆形的，先算出圆的周长）3、在地下室及屋顶按风机的规格不同分别统计出来4、按规格不同数出风口的数量5、在管道上有防火阀，此阀一般都在主管道的附近6、按不同规格数调节阀的数量7、在风机的旁边一般有软接头，天方地圆、防虫网等构件（一般软接头按计算，软接头长度为300MM左右，天方地圆按面积计算，天方地圆的长度在图上量，一半按规格大的计算，一半按规格小的计算）（六）泵房及屋顶水箱间（工程量套安装第六册定额）所有的弯头、三通全部数出来，因为安装第八册定额中包括了三通、弯头的价格，但安装第六册要单独计算。消防泵房一般计算如下工程量：1、镀锌钢管的长度2、室内消火栓泵的数量（一般为两个，一用一备）按图上数，套定额时要套电机调试，有几个泵就有几个电机调试。3、消火栓泵应给配一个变频控制柜（相当于电气的配电箱），如有消火栓泵和喷淋泵应各自配一个配电箱。（）4、湿式报警装置的个数5、信号蝶阀的数量6、水泵结合器的数量7、不同规格大小头、及软接头的数量（一般泵的两端都有大小头，和软接头）8、各种规格的阀门（闸阀、止回阀、安全阀）的数量、压力表（一般泵的两端都有这些阀门）9、防水套管的数量（套定额时应套制作、安装两项）10、管道支架的重量11、管道除锈、刷油消防水箱一般计算如下工程量：1、水箱安装（分m以内的）（一般定额中不包括水箱的主材价，在套定额时应单独计取水箱的价格）2、镀锌钢管的长度3、水箱间里的工作泵与稳压泵的数量4、每两个工作泵和两个稳压泵都应各自配一个配电箱（因为工程中一般都有两个工作泵，两个稳压泵）5、泵两端的大小头、软接头、闸阀、止回阀、安全阀、压力表都应按个数计算6、集气罐的数量7、管道支架（套定额时应套支架的重量、支架除锈、刷油） 以上泵房及水箱间有电也有水，上述所计算的全是关于水方面的，电一般只有管道（桥架）和电缆及前面所套的配电箱。
