数控机床控制技术应用测试题及答案2套.docx

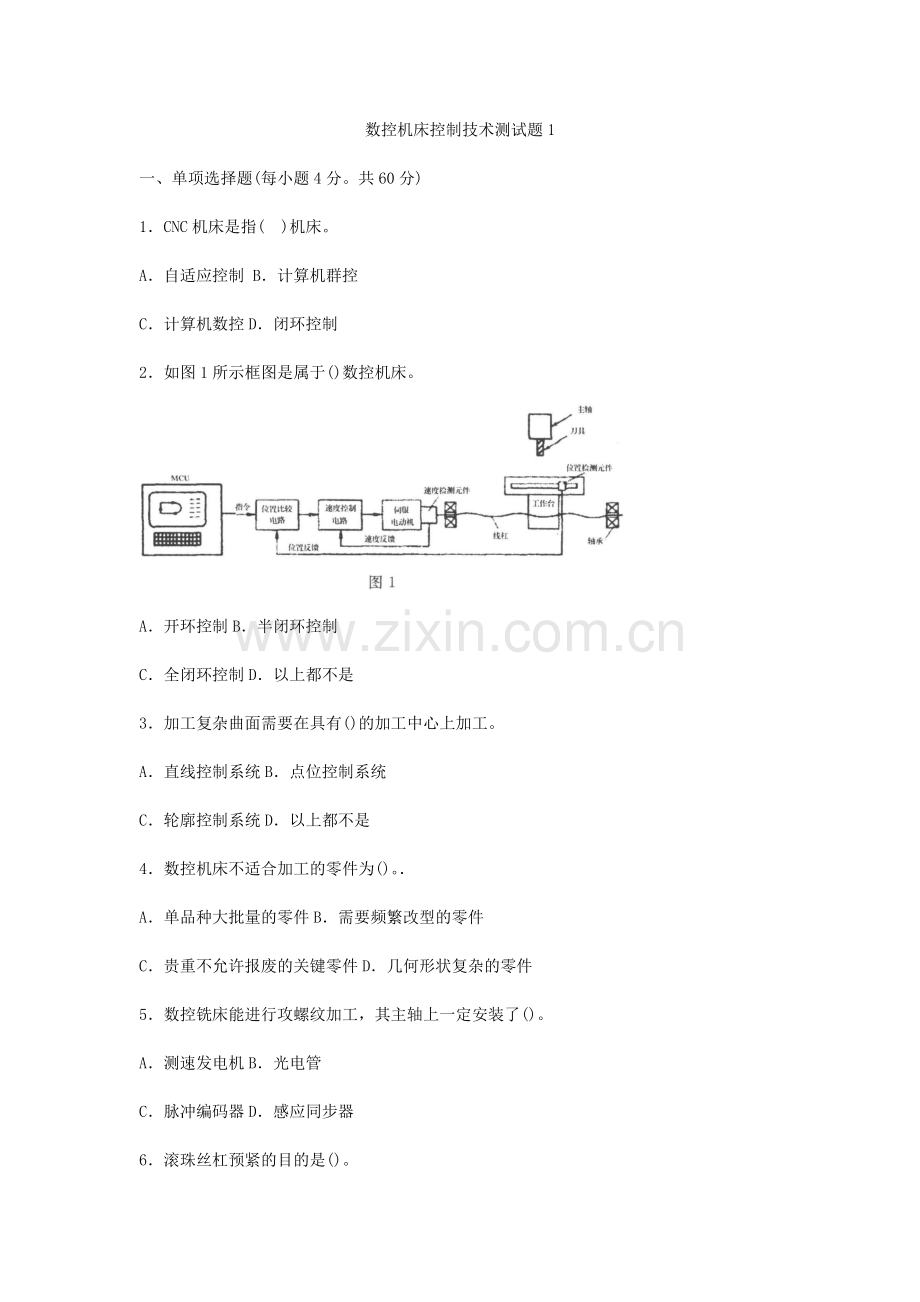

数控机床控制技术测试题1一、单项选择题(每小题4分。共60分)1CNC机床是指( )机床。A自适应控制 B计算机群控C计算机数控D闭环控制2如图1所示框图是属于()数控机床。A开环控制B半闭环控制C全闭环控制D以上都不是3加工复杂曲面需要在具有()的加工中心上加工。A直线控制系统B点位控制系统C轮廓控制系统D以上都不是4数控机床不适合加工的零件为()。A单品种大批量的零件B需要频繁改型的零件C贵重不允许报废的关键零件D几何形状复杂的零件5数控铣床能进行攻螺纹加工，其主轴上一定安装了()。A测速发电机B光电管C脉冲编码器D感应同步器6滚珠丝杠预紧的目的是()。A增加阻尼比，提高抗振性B提高运动平稳性C消除轴向间隙和提高传动刚度D加大摩擦力，使系统能自锁7下列各项中，()不是滚动导轨的优点。A灵敏度高，运动平稳，低速移动时不易出现爬行现象B定位精度高C摩擦阻力小，移动轻便，磨损小，精度保持性好，寿命长D抗振性高8下列用于数控机床检测的反馈装置中()属于直线式位置检测装置。A光栅尺B脉冲编码器C旋转变压器D测速发电机9回转刀架换刀装置常用于数控()。A铣床 B车床C钻床D以上都不是10脉冲当量是数控机床数控轴的位移量最小设定单位，脉冲当量的取值越小，插补精度()A越高B越低C与其无关 D以上都不是11立式数控铣床的主轴轴线()于水平面，是数控铣床中最常见的一种布局形式，应用范围最广泛，其中以三轴联动铣床居多。A平行B垂直C倾斜D以上都不是12加工中心的突出特征是设置有()。这是它与数控铣床、数控镗床等机床的主要要区别。A交换工作台B自动换刀装置C排屑装置D自动润滑装置13数控电火花加工机床可以加工()。A塑料B陶瓷C导电材料D非导电材料14数控机床切削精度检验()，对机床几何精度和定位精度的一项综合检验。A又称静态精度检验，是在切削加工条件下B又称动态精度检验，是在空载条件下C又称动态精度检验，是在切削加工条件下D又称静态精度检验，是在空载条件下15通过日常的维护和保养，可以避免或减少数控机床的故障，或者提早发现潜在的故障，并及时采取防范措施。所以数控机床的()是数控机床稳定可靠运行的基本保证。A日常维护保养B维修C大修D以卜都不县二、判断题(每小题2分，共20分)1反馈装置是数控系统和机床本体之间的电传动联系环节。()2数控机床与其它机床一样，当被加工的工件改变时，需要重新调整机床。()3并联机床是数控机床在结构上取得的重大突破。()4滚珠丝杠虽然传动效率高、精度高、但不能自锁。()5对于一般数控机床和加工中心，由于采用了电机无级变速，故简化了机械变速机构。()6任意选刀方式无需刀具识别装置，驱动控制简单。()7开环控制数控机床没有反馈装置。()8中小型数控车床多采用倾斜床身或水平床身斜滑板结构。()9三坐标测量机坐标测量原理是：将被测物体置于三坐标测量机的测量空间，可获得被测物体上各测点的坐标位置，根据这些点的空间坐标值，经计算可求出被测的几何尺寸、形状和位置。()10数控设备的选用只需要考虑其加工精度就可以了。()三、简答题(每小题5分，共l0分)1筒述数控机床的发展方向主要有哪些?2简述数控机床对进给系统的要求有哪些?四、综合题(10分)数控机床主要由哪几部分组成，请填写下列数控机床基本组成框图(图2)，并说明各组成部分的作用。测试题1答案一、单项选择题(每小题4分，共60分)1C2C3C4A5C6C7D 8A9Bl0A11Bl2Bl3Cl4Cl5A二、判断题(每小题2分，共20分)12X3456-X，789l0X三、简答题(每小题5分，共10分)1答案：(1)高速度化(2)高精度化(3)多功能化(4)智能化(5)高的可靠性(每条l分)2答案：(1)运动件间的摩擦阻力小(2)消除传动系统中的间隙(3)传动系统的精度和刚度高(4)减少运动惯性，具有适当的阻尼(答对三条以上给5分，每条l5分)四、综合题(10分)答案：控制介质：是人与数控机床之间联系的中间媒介物质，反映了数控加工中的全部信息。数控系统：是机床实现自动加工的核心，是整个数控机床的灵魂所在。完成运算和控制。主要由输入装置、监视器、主控制系统、可编程控制器、各种输入输出接口等组成。伺服系统：数控系统和机床本体之间的电传动联系环节。机床本体：是数控机床的机械结构实体，是用于完成各种切割力n-r_的机械部分。反馈装置：其作用是检测机床的速度和位移，并将信息反馈给数控装置，构成闭环控制系统。(以上各条，每条1分，答出主要意思就可以)数控机床控制技术测试题2一、单项选择题（15道题，每小题3分，共45分）1数控机床与上位计算机连接一般通过()接口连接。ARS232串行BloV模拟量C并行D以上都不是2图1所示()是一个由数控车床、机器人等构成的柔性加工单元。AFMC车床B车削中心C经济型数控车床D全功能数控车床3加工中心与数控铣床、数控镗床的主要区别是设置有()。A刀库能够自动更换刀具B自动排屑装置C自动交换工作台D主轴准停装置4数控机床安装测量与反馈装置的作用是为了()。A提高机床的安全性B提高机床的使用寿命C提高机床的灵活性D提高机床的定位精度5滚动导轨与滑动导轨相比，()不是滚动导轨的优点。A灵敏度高B定位精度高C抗振性高D摩擦阻力小6回转刀架换刀装置常用于数控()。A铣床B车床C钻床D以上都不是7()是数控系统和机床本体之间的电传动联系环节。A控制介质B数控装置C输出装置D伺服系统8图2所示数控机床的自动换刀装置采用的是()换刀方式。A转塔式B刀库式C成套更换方式D机械手 9数控机床精度检验中，()的检验是表明所测量的机床各运动部位在数控装置控制下，运动所能达到的精度。A切削精度B几何精度C定位精度D以上答案都不对10.()的主传动方式大大简化了主传动系统的结构，有效地提高了主轴部件的刚度，但主轴输出扭矩小，电机发热对主轴精度影响较大。A.通过带传动B由调速电动机直接驱动C带有变速齿轮D以上答案都不对11.立式数控铣床的主轴轴线()于水平面，是数控铣床中最常见的一种布局形式，应用范围最广泛，其中以三轴联动铣床居多。A平行B垂直C倾斜D以上都不是12滚珠丝杠预紧的目的是()。A增加阻尼比，提高抗振性B提高运动平稳性C消除轴向间隙和提高传动刚度D加大摩擦力，使系统能自锁13在下列特点中，()不是数控机床主传动系统具有的特点。A转速高、功率大B变速范围窄C主轴变换迅速可靠D主轴组件的耐磨性高14一般数控钻、镗床属于()。A直线控制数控机床B轮廓控制数控机床C点位控制数控机床D曲面控制数控机床15与数控机床的基本使用条件不符的是()。A保证一定的环境温度和湿度B地基牢靠，有隔震措施C稳定的供电电源，有抗干扰措施D无需保护接地二、判断题【10道题，每小题1分，共10分）16通常一台数控机床的联动轴数一般会大于可控轴数。()17工作台只能完成直线位移运动。()18数控机床要在高速和重负荷条件下工作，机床支承件的变形都会直接或间接地引起刀具和工件之间的相对位移，从而引起工件的加工误差。()19用数控机床加工时，切削速度越高加工成本越低。()20并联机床是突破传统机床结构的最新一代数控机床。()21高速主轴动力学性能及稳定性对高速加工起着关键的作用。()22.液压传动装置结构简单，工作介质不污染环境，工作速度快和动作频率高，适合于完成频繁启动的辅助工作，过载时比较安全，不易发生过载损坏机件等事故。()23数控电火花加工机床只能用于加工金属等导电材料。()24自动排屑装置自动分离并收集切削液和切屑，以便自动加工顺利进行和增加数控机床的发热。()25数控机床采用滚珠丝杠丝传动没有反方向间隙。()三、简答题（5道题，每小题5分，共25分）26经济型数控车床的特点有哪些727简述数控机床对进给传动系统的要求。28中小型数控车床多采用倾斜床身或水平床身斜滑板结构，其优点是什么？（4分）29简述数控系统的基本组成。30简述数控电火花线切割机床的基本组成。四、综合题（共20分）31连线题观察(1)一(4)小题中所示零件，分析其加工特点，然后从A、B、C、D四个选项图示的机床中选择适合的加工设备，用直线一对一进行划线连接。（共8分）(1) 一不能自锁，立式使用时应增加一。(2) 一作用是：_。(3)采用布局形式是：_。33近年来一些数控机床的基础支撑件采用钢板焊接结构件代替铸铁件的优点是什么？（3分）34图10卧式加工中采甩T形工作台的优点是什么？（3分）测试题2答案一、单项选择题（15道题，每题3分，共45分）1A2A3A4D5C6B7D8D9C10B.11.B12.C13.B14.C15.D二、判断题（10道题，每题1分，共10分）16.17.18.192021.22.23.24.25.三、筒答题（5道题，每小题5分，共25分）26.答案：经济型数控车床它一般是在普通车床的基础上进行改进设计，并采用步进电动机驱动的开环伺服系统。其控制部分采用单板机、单片机或档次比较低的数控系统来实现。此类车床结构简单，价格低廉。但经济型数控车床功能简单。（5分）27.答案：运动件间的摩擦阻力小；(2)消除传动系统中的间隙；(3)传动系统的精度和刚度高；(4)减少运动惯性，具有适当的阻尼。（5分）28.答案：(1)机床外形美观，占地面积小；(2)易于排屑和冷却液的排流；(3)便于操作者操作和观察；(4)易于安装上下料机械手，实现全面自动化；(5)可采用封闭截面整体结构，以提高床身的刚度。（5分）29.答案：数控系统通常由人机界面、数字控制以及机床逻辑控制这三个相互依存的功能部件构成。（5分）30.答案：床身、走丝机构、锥度切割装置、坐标工作台、脉冲电源、工作液循环系统、数控装置等部分组成。（5分）四、综合题【共20分）31答案：(1)D(2)A(3)C(4)B（每题2分，8分）32(1)滚珠丝杠制动装置。(2)导轨；对运动部件起支承和导向作用。(3)工作台；十字形。（6分）33钢板的焊接结构既可以增加静刚度，减小结构质量，又可以增加构件本身的阻尼。（3分）34工作台沿前床身方向作X坐标进给运动，在全部行程范围内工作台均可支撑在床身上，故刚性较好，提高了工作台的承载能力，易于保证加工精度，而且有较长的工作行程，其床身、工作台及数控转台为三层结构，更易保证大件的结构刚性。（3分）
