检验标准
■ 断面形状间隙：
断面形状间隙：外凸不得大于 1.25%Di ；内凹不得大于0.625%Di 。（用弦长相当于 Di 的全样板测量）。

■ 直边、倾斜度、皱折、总深度（高度）公差：
封头直边部分不得存在纵向皱折。
封头直边高度及直边部内，外侧的倾斜度公差如下：

直径 Dia
直边高度
倾斜度
总深度
（高度）公差
DN ≤ 2000
h=25
外：1.5 内：1.0
(-0.2～ 0.6)%Di
DN ＞ 2000
h=40
外：2.5 内：1.5
其它
外：6%h 且≤ 5
内：4%h 且≤ 3
■ 圆度公差
1.在直边部分实测等距离分布的四个内直径，以实测最大值与最小值之差作为圆度公差。
2. 圆度公差不大于 0.5 %Di ，且不大于 25mm；
3.当 δ s/Di ＜ 0.005 ，且δ s ＜ 12mm 时，圆度公差不大于 0.8%Di, 且不大于 25mm 。
■ 坡口角度和尺寸公差及坡口面的粗糙度
项目
公差
坡口角度
± 2.5°
钝口宽度
± 1mm
坡口面的粗糙度
以上
不得有裂纹、分层、夹杂等缺陷

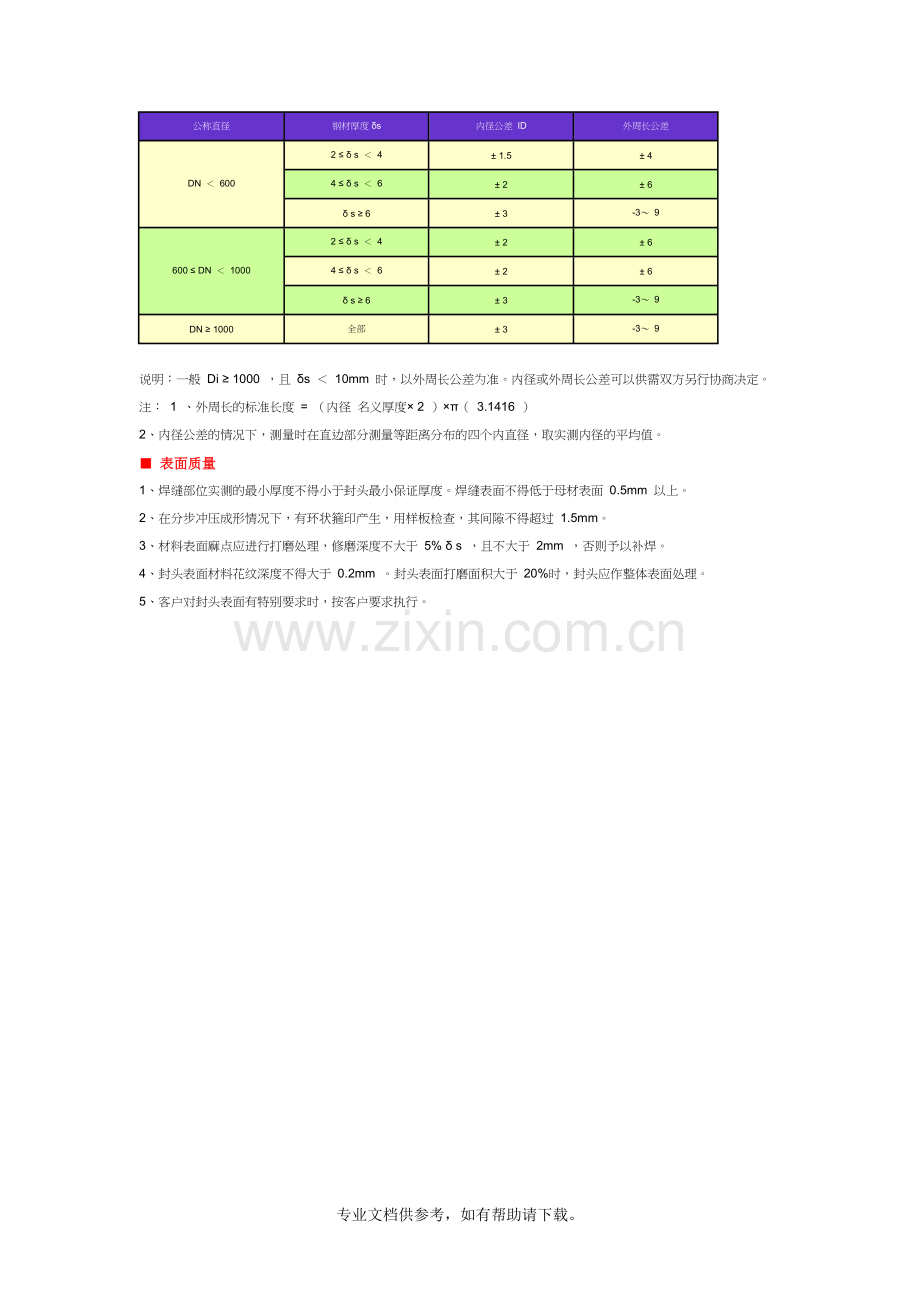

■ 外周长公差、内径公差
公称直径
钢材厚度δs
内径公差 ID
外周长公差
DN ＜ 600
2 ≤ δ s ＜ 4
± 1.5
± 4
4 ≤ δ s ＜ 6
± 2
± 6
δ s ≥ 6
± 3
-3～ 9
600 ≤ DN ＜ 1000
2 ≤ δ s ＜ 4
± 2
± 6
4 ≤ δ s ＜ 6
± 2
± 6
δ s ≥ 6
± 3
-3～ 9
DN ≥ 1000
全部
± 3
-3～ 9
说明：一般 Di ≥ 1000 ，且 δs ＜ 10mm 时，以外周长公差为准。内径或外周长公差可以供需双方另行协商决定。
注： 1 、外周长的标准长度 = （内径 名义厚度× 2 ）×π（ 3.1416 ）
2、内径公差的情况下，测量时在直边部分测量等距离分布的四个内直径，取实测内径的平均值。
■ 表面质量
1、焊缝部位实测的最小厚度不得小于封头最小保证厚度。焊缝表面不得低于母材表面 0.5mm 以上。
2、在分步冲压成形情况下，有环状箍印产生，用样板检查，其间隙不得超过 1.5mm。
3、材料表面麻点应进行打磨处理，修磨深度不大于 5% δ s ，且不大于 2mm ，否则予以补焊。
4、封头表面材料花纹深度不得大于 0.2mm 。封头表面打磨面积大于 20%时，封头应作整体表面处理。
5、客户对封头表面有特别要求时，按客户要求执行。
