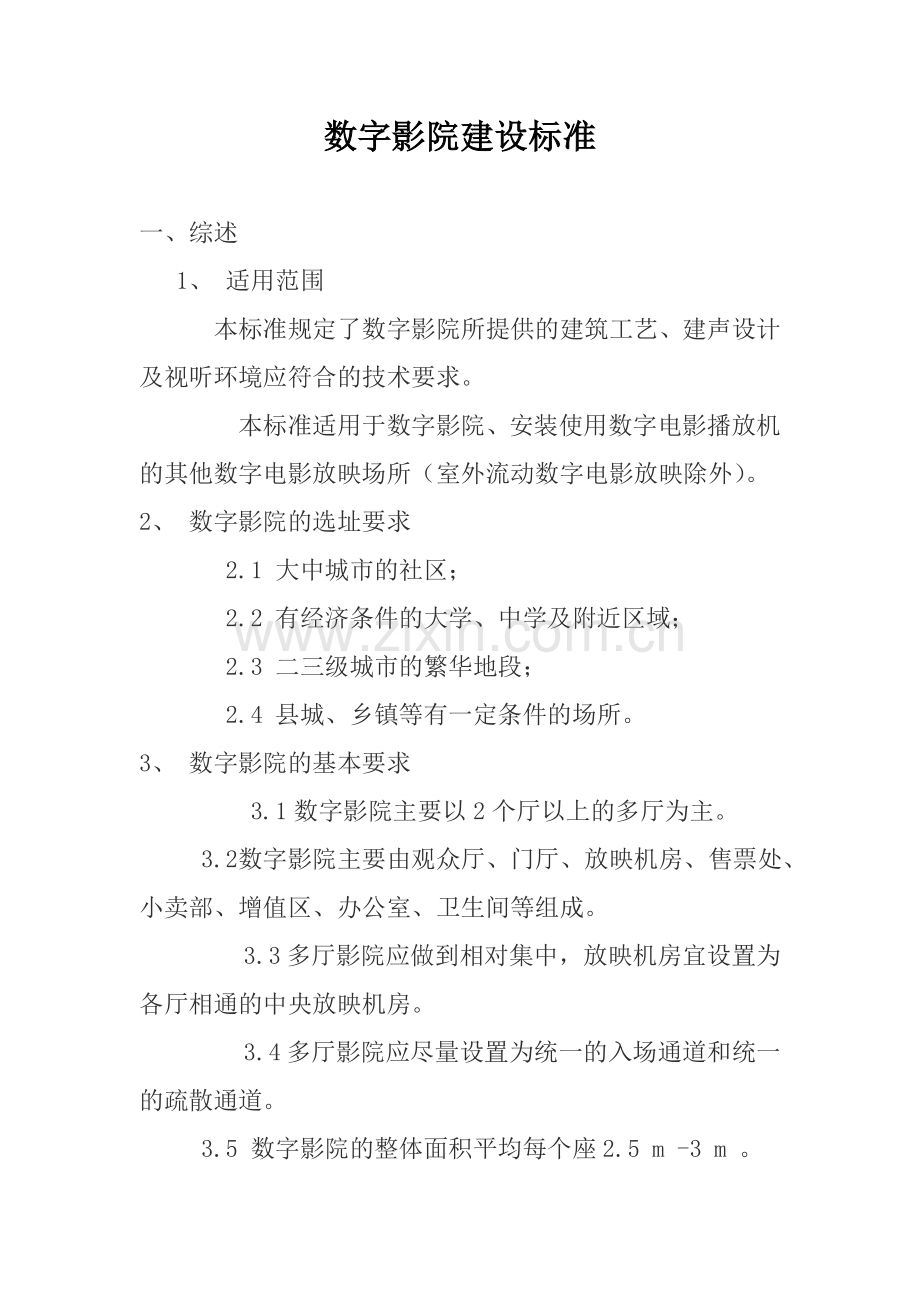

数字影院建设标准

一、综述
  1、 适用范围
    本标准规定了数字影院所提供的建筑工艺、建声设计及视听环境应符合的技术要求。
     本标准适用于数字影院、安装使用数字电影播放机的其他数字电影放映场所（室外流动数字电影放映除外）。
2、 数字影院的选址要求
    2.1 大中城市的社区；
    2.2 有经济条件的大学、中学及附近区域；
    2.3 二三级城市的繁华地段；
    2.4 县城、乡镇等有一定条件的场所。
3、 数字影院的基本要求
     3.1数字影院主要以2个厅以上的多厅为主。
 3.2 数字影院主要由观众厅、门厅、放映机房、售票处、小卖部、增值区、办公室、卫生间等组成。
     3.3 多厅影院应做到相对集中，放映机房宜设置为各厅相通的中央放映机房。
     3.4 多厅影院应尽量设置为统一的入场通道和统一的疏散通道。
 3.5 数字影院的整体面积平均每个座2.5 m -3 m 。

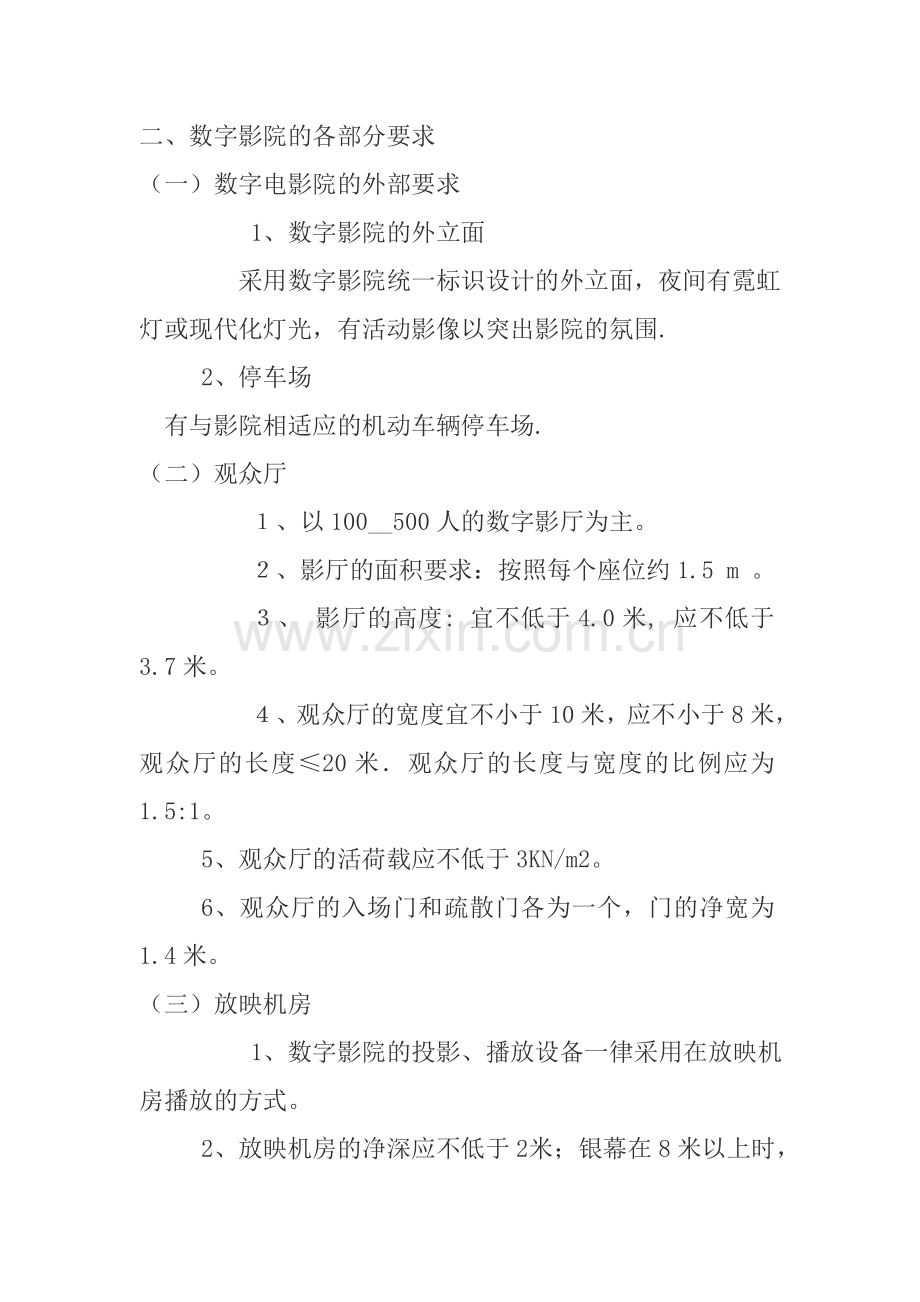

二、数字影院的各部分要求
（一）数字电影院的外部要求
     1、数字影院的外立面
     采用数字影院统一标识设计的外立面，夜间有霓虹灯或现代化灯光，有活动影像以突出影院的氛围.
 2、停车场
 有与影院相适应的机动车辆停车场.
（二）观众厅
     １、以100__500人的数字影厅为主。
     ２、影厅的面积要求：按照每个座位约1.5 m 。
     ３、 影厅的高度: 宜不低于4.0米, 应不低于3.7米。
     ４、观众厅的宽度宜不小于10米，应不小于8米，观众厅的长度≤20米．观众厅的长度与宽度的比例应为1.5:1。
 5、观众厅的活荷载应不低于3KN/m2。
 6、观众厅的入场门和疏散门各为一个，门的净宽为1.4米。
（三）放映机房
     1、数字影院的投影、播放设备一律采用在放映机房播放的方式。
 2、 放映机房的净深应不低于2 米；银幕在8米以上时，净深应不低于2.5米。
  3、放映窗口的中心高度为1.25米。
     4、放映观察口的内门尺寸为0.30米 0.60米, 外口尺寸放大成喇叭状, 应达到不阻挡光束。
 5、放映口部分应采取4mm厚光学玻璃
6、放映窗玻璃除光束通过部分之外，宜贴遮光薄膜，以减少机房内光线向观众厅外泄。
7、放映孔外侧底边距其下方观众厅地面的高度应不小于1.9米。
8、放映机房需配备专业用于置放投影机的台柜和1.2米以上的专用放映机柜．
（四）门厅和休息厅区域
 1、 门厅和休息厅
  1.1 门厅和休息厅内交通流线及服务分区应明确，应根据管理和服务的需要设置售票服务台、小卖部、监控室、休息区等功能设施；
     1.2 门厅面积按照数字影院的观众总人数确定，应不小于每座0.3 m 。对于多层的多厅电影院，各层的休息厅面积宜根据各层电影厅的数量予以适当分配；
  1.3 门厅应设有观众入场标识（多厅电影院分布图、安全出入口示意图、座位图等），宜设有现代化灯光装饰与活动影像，同时还应布置宣传栏、电影广告、画展等；
  1.4 多雨地区，门厅内宜设有存放雨具的设备。
2 售票处
    2.1 售票处位于门厅入口处的明显位置，同时应避免影响交通；
    2.2 售票口的数量应为每300座设一个，两个售票口的间距应大于1.2米，售票处的面积宜按每窗口1.5～2.0㎡计算；
    2.3 对于柜台式的售票处，服务台的长度不应小于0.8米/百人；
 2.4 售票处上方要有醒目的显示设施，可显示映出节目单（包括片名、片长、国别、声音制式、画幅格式等内容）、厅号、映出时间表、价格表等；
 2.5 服务台内宜配置电脑、电话、保险柜，以及电影厅座位排列的显示设备。
3、小卖部
 电影院内应设置小卖部或冷饮部，可根据观众厅的位置，就近分散设置。
4、卫生间
    4.1 卫生间距离最远的观众厅出入口不应大于50m，有分层观众厅时，应分层设置。
 4.2 公用男女厕所应分设前室，且有遮挡措施，厕所门不得开向观众厅，厕所中应设拖布池，前室应设洗脸盆。
    4.3 男（女）厕所卫生器具设置数目应符合下列规定：
    1、 男厕，应按每150座设1个大便器，每75座设1个小便器；每150座设1个洗脸盆；
 2、 女厕，每50座设1个大便器；每150座设1个洗脸盆；
    3、男女厕所均应设残疾人专用卫生设备或单独设置专用厕所。
（五）其他部分
     1、增值区
 数字电影院增值区主要设有电影产品专卖区、快餐区、小超市、书吧、咖啡区等，以上区域面积和具体设置项目，根据影院具体情况进行划分确定。
    2、办公、服务、设备用房
 电影院可根据使用要求，设办公室、值班室、会议室、建筑设备用房等。
（一）观众厅的电影工艺要求
    1、 视点、视距、视线
    1.1 设计视点高度应不高于1.2米。
 1.2 最近视距不应小于最大有效放映画面宽度的0.7倍。
  1.3 最远视距不应大于最大有效放映画面宽度的2.2倍。
    1.4 最大仰视角宜不大于40 ，应不大于45 。
    1.5 放映光轴的水平偏角应不大于3度。
 1.6 视线超高值应不小于0.12米。观众坐在座位上眼睛距地面的高度宜取1.10～1.15m.。改、扩建电影院，当受条件限制时，可取隔排计算视线超高值，前后排座席应错排布置。无遮挡视线设计．
2、 座椅、排距、走道
    2.1 观众席的起坡应根据技术要求和实际状况，进行合理设计，达到视线无遮挡。
 2.2 观众座椅采用软席座椅，两扶手中心到中心宽度应不小于0.55米。
 2.3 观众座椅的排距应不小于1.0米，靠后墙设置座位时，最后一排座位排距应增大0.30米。
    2.4 纵走道的宽度应不小于1.2米。
    2.5 观众厅内走道的布局应与观众座位片区容量相适应，与疏散门联系顺畅，宽度符合安全疏散计算要求。
3 银幕
    3.1数字电影的画幅制式为：2.35:1(宽银幕)；1.85:1(遮幅式)； 1.78:1（16:9数字）。
 3.2 变形宽银幕画面宽度应不小于4.5米。
     3.3 银幕应设置牢固的金属银幕架、幕轨，可根据不同的影片调节画面的幕框 。
 3.4 宽银幕在水平方向应成弧形，其曲率半径应等于放映距离的2倍。画面宽度低于5米时，银幕可为平面。
 3.5 银幕至幕后的墙面的距离应不小于1.0米。
 3.6 银幕边框、银幕后墙及附近的侧墙应为黑色或深色，银幕前方的顶棚应采用低反光罩面材料。
3.7银幕测量以白幕为准，不含银幕黑边．
三、观众厅的建声要求
    1、 专业设计、统一标识
    1.1数字影院的建声设计方案，应按照《电影院视听环境技术要求》、《电影院建筑设计规范》的要求，由专业人员进行设计。
    2.2 装修材料的选用，符合吸声、防火要求。
    3.3 数字影院采用统一九州阳光标识。
2、观众厅的声学要求
    2.1 根据建筑声学设计，选用不同的吸声材料。
    2.2 观众厅混响时间T60的上、下限，应按实际容积V（单位：m3） 由以下公式求得：
    500Hz时的上限公式为：T60≤0.07653V0.287353秒；
 500Hz时的下限公式为：T60≥0.032808V0.333333秒。
2.3 观众厅混响时间的频率特性应符合表中规定：
 观众厅混响时间的频率特性
    f (Hz) 125 250 500 1K 2K 4K 8K
 1.0～1.4 1.0～1.15 1.0 1.0 0.8～1.0 0.7～1.0 0.6～0.9
 2.4 观众厅的声场分布: 观众厅的声压级的最大值与最小值之差不应大于6dB，最大值与平均值之差不应大于3dB。
 2.5 观众厅扬声器组的高频扬声器应置于银幕高度2/3处，高频扬声器轴线应指向观众席的1/2～2/3处，扬声器箱支架及箱体在发生时不应产生振动噪音。
     2.6 观众厅体形设汁，应使声场分布均匀，避免声聚焦、回声等声学缺陷。
     2.7 观众厅的后墙应采用防止回声的全频带强吸声结构。
     2.8 银幕后墙面应作控制中、高频反射的吸声处理。
     2.9 电影院内动态本底噪声应符合NC35噪声评价曲线要求，或采用A计权测量时应不高于35dBA。特别注意外界干扰声和空调噪声的影响。
 2.10 观众厅的入场口应合理设计，避免噪声干扰和光干扰。
     2.11 隔声门的隔声量不应小于35dB，设有声闸的空间应做吸声减噪处理。
     2.12 多厅电影院中各观众厅宜采用独立风道系统，杜绝串音现象。空调机房等设备用房宜远离观众厅，空调送、回风管道和风口均应采用消声、降噪、隔振措施。
     2.13 多厅数字影院相邻电影厅的隔声量应不小于60dBC。
数字电影音箱系统要求
1、银幕后电影主音箱的高频扬声器应为恒定指向型号筒扬声器，其水平指向性不宜小于90 ，垂直指向性不宜小于40 。
 2、扬声器的安装高度与倾斜角应以其高频扬声器的声辐射中心与声辐射轴线定位，声辐射中心宜置于银幕高度的1/2～2/3处，声辐射轴线宜垂直指向最后一排观众席距地面1.15米处。
    3、扬声器及其支架应安装牢固，避免共振噪声产生。
    4、立体声主声道扬声器的布置应符合下列规定：
 银幕后设置3组扬声器，扬声器的声辐射中心高度应一致；
扬声器间距应相等，且有足够大的距离，两侧扬声器的边距宜以不超过银幕宽度为限；
5、立体声环绕声道扬声器的布置应符合下列规定：
    5.1 扬声器置于观众厅的侧墙与后墙，可按两路（左、右）或四路（左、右、左后、右后）布置，扬声器的配置数量宜根据观众厅的放声距离、功率要求与扬声器的指向性来确定，配置后的扬声器应能进行合理的串并联分配；
 5.2 观众厅前区第一台扬声器的水平位置不宜超过第一排座席，扬声器间距宜配合装修设计确定；
     5.3 扬声器的安装高度，以扬声器的声辐射中心距地面高度H为基准，可根据观众厅的宽度W，由下列公式计算：
 5.4 侧墙扬声器的声辐射轴线宜垂直指向其对边侧座席1.15米处，后墙扬声器的声辐射轴线宜垂直指向观众席距前区座席距地面1.15米处。
6、次低频声道扬声器的布置应符合下列规定:
 6.1 扬声器置于银幕后中路主声道扬声器任意一侧地面;
     6.2 扬声器的配置数量可根据观众厅的放声距离、功率要求来确定;
 6.3 多台扬声器宜集中放置在一处，充分利用扬声器的互耦效应。
四、功能设施和要求
 1、指示系统
    影院指示系统包括：出入口指示、放映信息指示、疏散通道、疏散口指示、各分区方向位置指示、消防指示、危险区域指示等，安全疏散按国家标准。
2、广告系统
   有宣传橱窗、海报或其他形式的宣传设施不小于20平方米。
3、消防系统
3.1 数字影院的防火和疏散设计应严格按照现行国家防火规范执行；
     3.2 选用的装修材料，符合防火要求；
 3.3 每个观众厅设置两个安全出口，小于50平米可设一个出口，设置自动门闩；
     3.4 安全出口应采用双扇外开门，门的净宽为1.4米，门口正面1.4米内不应设踏步；
     3.5 门内外标高应一致，门道内应无门槛，突出物及悬挂物；
 3.6 在安全出口和疏散通道的显要位置设置灯光疏散指示标志；
 3.7 留有符合标准的消防通道；
     3.8 在明显位置张贴消防疏散图，防火分区符合有关标准；
    3.9 喷淋、烟感、手动报警器、灭火器、消防栓、安全指示牌、应急照明齐全有效；防火分区符合有关标准。
4、供暖制冷系统
   供暖制冷达到夏季不高于28度，冬季不低于18度。
5、通风系统
   能满足整个区域新风量、排风量、排风系统不小于每人每小时10立方米。
6、 供电照明系统
    放映机房设备用电采用380V,三相五线制,根据不同的设备配置,提供用电容量。观众厅照明应采取多路、渐明渐暗的控制方式。影院各部分的亮度应符合以下要求：
房间照度标准值
 序号房间名称照度标准值（lx） 备注
 1    门厅     200            供开会用；非放映时
 2    休息厅   150
 3    观众厅   100
 4    放映机房 20～50
 5    疏散通道 75
 6    厕所     150
 7    售票间   200
 8    小卖部   200
 9    设备用房 150～200
7、弱电系统
    背景广播、电话、因特网、有线电视等弱电系统齐全。
8、中央控制系统
 数字影院应根据影院的具体情况采用合适的中央控制系统
