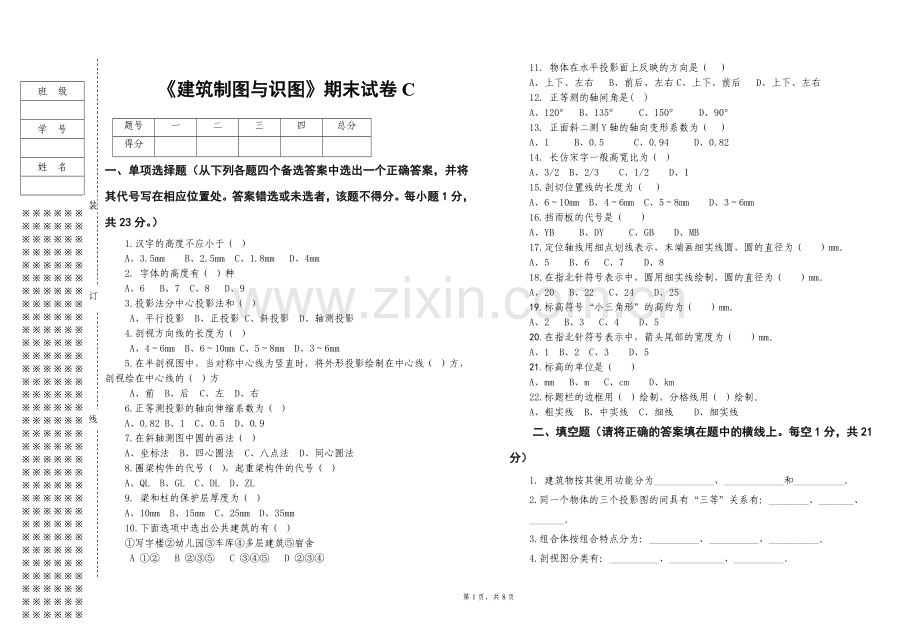

《建筑制图与识图》期末试卷C
题号
一
二
三
四
总分
得分

一、单项选择题（从下列各题四个备选答案中选出一个正确答案，并将其代号写在相应位置处。答案错选或未选者，该题不得分。每小题1分，共23分。）
1.汉字的高度不应小于（ ）
A、3.5mm B、2.5mm C、1.8mm D、4mm
2．字体的高度有（ ）种
A、6 B、7 C、8 D、9
3.投影法分中心投影法和（ ）
A、平行投影 B、正投影 C、斜投影 D、轴测投影
4.剖视方向线的长度为（ ）
A、4～6mm B、6～10mm C、5～8mm D、3～6mm
5.在半剖视图中，当对称中心线为竖直时，将外形投影绘制在中心线（ ）方，剖视绘在中心线的（ ）方
A、前 B、后 C、左 D、右
6.正等测投影的轴向伸缩系数为（ ）
A、0.82 B、1 C、0.5 D、0.9
7.在斜轴测图中圆的画法（ ）
A、坐标法 B、四心圆法 C、八点法 D、同心圆法
8.圈梁构件的代号（ ），起重梁构件的代号（ ）
A、QL B、GL C、DL D、ZL
9．梁和柱的保护层厚度为（ ）
A、10mm B、15mm C、25mm D、35mm
10.下面选项中选出公共建筑的有（ ）
①写字楼②幼儿园③车库④多层建筑⑤宿舍
A ①② B ②③⑤ C ③④⑤ D ②③④
11．物体在水平投影面上反映的方向是（ ）
A、上下、左右 B、前后、左右C、上下、前后 D、上下、左右
12．正等测的轴间角是( )
A、120° B、135° C、150° D、90°
13．正面斜二测Y轴的轴向变形系数为（ ）
A、1 B、0.5 C、0.94 D、0.82
14．长仿宋字一般高宽比为（ ）
A、3/2 B、2/3 C、1/2 D、1
15.剖切位置线的长度为（ ）
A、6～10mm B、4～6mm C、5～8mm D、3～6mm
16.挡雨板的代号是（ ）
A、YB B、DY C、GB D、MB
17.定位轴线用细点划线表示，末端画细实线圆，圆的直径为（ ）mm。
A、5 B、6 C、7 D、8
18.在指北针符号表示中，圆用细实线绘制，圆的直径为（ ）mm。
A、20 B、22 C、24 D、25
19.标高符号“小三角形”的高约为（ ）mm。
A、2 B、3 C、4 D、5
20.在指北针符号表示中，箭头尾部的宽度为（ ）mm。
A、1 B、2 C、3 D、5
21.标高的单位是（ ）
A、mm B、m C、cm D、km
22.标题栏的边框用（ ）绘制，分格线用（ ）绘制。
A、粗实线 B、中实线 C、细线 D、细实线
二、填空题（请将正确的答案填在题中的横线上。每空1分，共21分）
1．建筑物按其使用功能分为____________、____________和__________。
2.同一个物体的三个投影图的间具有“三等”关系有：________、_______、
_______。
3.组合体按组合特点分为：__________、__________、__________。
4.剖视图分类有：__________、___________、__________。
5.一幢房屋是由：_____、________、______、______、_______、_______。
6.房屋施工图按专业不同分为：___________、___________、___________。
7.图样上标注的尺寸是由_________、__________、_________和_____________。
三、作图题（1、2、题各8分，3题10分，4题9分，共35分）
1.根据给出的轴测图画出该图的三面投影图

2.根据给出的两面投影图补画第三面视图

3. 根据给出的剖切符号画出断面图

4.根据物体的投影图，画出正等轴测图

四、识图题（每小题0.5分，共21分）
本工程为住宅楼，从底层平面图上可以读出：建筑物的总长度为_______mm，总宽度为_________mm，横向定位轴线共有____条，编号自左到右是___轴到___轴，纵向定位轴线共有____条，编号自下而上是___轴到___轴，室内外高差为_______m，阳面卧室的开间为________mm，进深为__________mm，阴面卧室的开间为________mm，进深为__________mm，每单元____户，每户户型为___室___厅，有___型号的门，分别是___________________________，有____种型号的窗，分别是__________________，有____处剖切符号，从____向____看。窗C4的洞口尺寸（宽*高）为_______________，门M4的洞口尺寸（宽*高）为_______________。厨房的开间为_________mm，进深为_________mm，卫生间内至少配备了___种洁具, 从立面图中可以看出有___根雨水管，此住宅楼为_____层，建筑物的总高度是________m。外墙的装修做法分别是____________、____________。从剖面图中可以读出建筑物的层高为__________mm，屋顶的排水坡度为_____。

《建筑制图与识图》期末试卷C答案

一、单选题
1、A 2、C 3、A 4、A 5、C、 D 6、A 7、C 8、A C 9、C 10、A 11、B 12、A 13、B 14、A 15、B 16、A 17、D 18、C 19、B 20、 C21、B 22、 A D

二、填空题
1、建筑施工图、结构施工图、设备施工图
2、长对正，高平齐，宽相等
3、叠加型和综合型
4、全剖视图、半剖视图、局部剖视图
5、基础、墙或柱、楼地层、屋顶、楼梯、门窗
6、民用建筑、工业建筑、农业建筑
7、尺寸线、尺寸界限、尺寸起止符号、尺寸数字

三、作图题（略）

四、读图题（略）

《建筑制图与识图》期末试卷D
题号
一
二
三
四
五
六
总分
得分

一.单项选择题（从下列各题四个或多个备选答案中选出一个正确答案，并将其代号写在答题纸相应位置，答案选错或未选者，该题不得分。每空1分，共15分。）
1.直线AB仅仅在W面投影反映实长，该直线为(     )。
A.水平线 B.正平线 C.侧平线 D.侧垂线
2.定位轴线采用( )线型。
A.细点划线 B.虚线 C.实线 D.波浪线
3.在钢筋混凝土详图中ф10@20是指配I级钢筋、( )。
A.10根、直径为20mm B.20根、直径为10mm
C.直径为10mm、间距200mm D.直径为10mm、间距20mm
4.正等测的轴间角是( )
A、120° B、135° C、150° D、90°
5.下面属于居住建筑的有（ ）
A、住宅、宿舍、学校、办公楼；
B、公寓、旅馆、商场、医院；
C、火车站、商店、航空站、中小学校；
D、宿舍、公寓、旅馆、住宅。
6.绘制半剖视图时当对称线为水平线时，将剖视图绘在水平中心线的（ ）
A、上方 B、下方 C、左方 D、右方
7.在土建详图中 表示( )材料。
A.钢筋混凝土 B.混凝土 C.保温材料 D.金属材料
8.预埋件的代号是（ ）
A、Y B、M C、J D、W
9.汉字的高度不应小于（ ）
A、3.5mm B、2.5mm C、1.8mm D、4mm
10.标高符号“小三角形”的高约为（ ）
　 A、2mm B、3mm C、4mm D、5mm
11.指北针符号中，箭头尾部的宽度正确的是（ ）
A、1mm B、2mm C、3mm D、5mm
12.标高的单位是（ ）
A、cm B、m C、mm D、km
13.在A号轴线之后附加的第二根轴线时，正确的是（ ）
A、A/2 B、2/A C、B/2 D、2/B
14.剖切位置线的长度为（ ）
A、4～6mm B、6～10mm C、5～8mm D、3～6mm
15.镜像投影法属于______
A、平行投影 B、正投影 C、斜投影 D、轴测投影

二、填空题（每小题1分，共10分。）
1.投影的“三等”关系为___________、____________、_____________。
2.尺寸的标注的组成_________、__________、尺寸起止符、____________。
3.一套房屋施工图按其用途的不同可分为__________施工图、结构施工图、_____________施工图、装饰施工图。
4.标高用于表示某一位置的高度，分为相对标高和_______________两种。
5.A3号图纸的尺寸是__________________________。

三、作图题（15分）
根据三面投影作出该形体的正等轴侧投影图。

四、补出第三投影并求出形体表面上点的其它投影。（20分）

⑴

⑵

五、根据两面投影图，绘制出1-1断面图和2-2剖面图。 （材料为钢筋混凝土）（15分）

六、读图题（25分）
有一单层房屋，已给出该房屋的平面图及南立面图，以及门窗表。
1.填空：（每空1分）
（1）该房屋室内地面标高为____________，
（2）该房屋东西向总长为____________，南北向总长____________。东、西两个

房间开间尺寸分别为____________、____________。进深尺寸都为

____________。外墙厚度____________mm。

2.按照要求完成：
（1）补全平面图中的尺寸数字和轴线编号。
（2）补全南立面图中的标高数字。

《建筑制图与识图》期末试卷D答案

一、单选题
1-5CADAD 6-10DCABB 11-15CBBBB

二、填空题
⒈长对正、高平齐、宽相等
⒉尺寸线、尺寸界线、尺寸数字
⒊建筑、设备
⒋绝对标高
5.420X297

三、 略

四、
⒈ ⒉

五、略

六、
±0.000，
7140mm, 4240mm，2400mm,3300,4000mm,240mm
