《液压传动与气动技术》期末试卷C.doc

姓 名

考试证号

系 别

专业班级

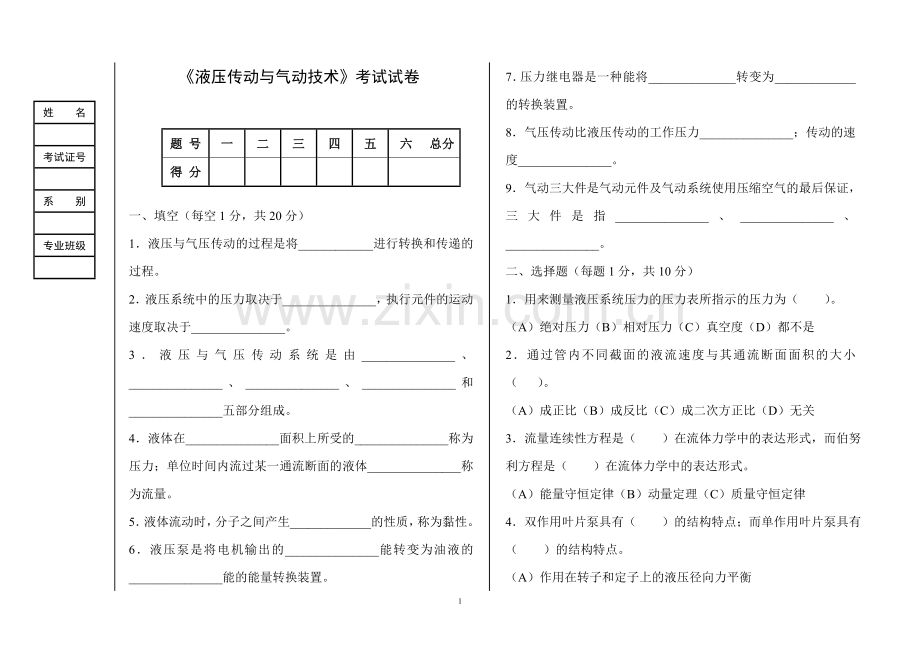

《液压传动与气动技术》考试试卷

题 号
一
二
三
四
五
六
总分
得 分

一、填空（每空1分，共20分）
1．液压与气压传动的过程是将____________进行转换和传递的过程。
2．液压系统中的压力取决于_______________，执行元件的运动速度取决于_______________。
3．液压与气压传动系统是由_______________、 _______________、_______________、_______________和_______________五部分组成。
4．液体在_______________面积上所受的_______________称为压力；单位时间内流过某一通流断面的液体_______________称为流量。
5．液体流动时，分子之间产生_____________的性质，称为黏性。
6．液压泵是将电机输出的_______________能转变为油液的_______________能的能量转换装置。
7．压力继电器是一种能将______________转变为_____________的转换装置。
8．气压传动比液压传动的工作压力_______________；传动的速度_______________。
9．气动三大件是气动元件及气动系统使用压缩空气的最后保证，三大件是指_______________、_______________、_______________。
二、选择题（每题1分，共10分）
1．用来测量液压系统压力的压力表所指示的压力为（ ）。
（A）绝对压力（B）相对压力（C）真空度（D）都不是
2．通过管内不同截面的液流速度与其通流断面面积的大小（ ）。
（A）成正比（B）成反比（C）成二次方正比（D）无关
3．流量连续性方程是（ ）在流体力学中的表达形式，而伯努利方程是（ ）在流体力学中的表达形式。
（A）能量守恒定律（B）动量定理（C）质量守恒定律
4．双作用叶片泵具有（ ）的结构特点；而单作用叶片泵具有（ ）的结构特点。
（A）作用在转子和定子上的液压径向力平衡

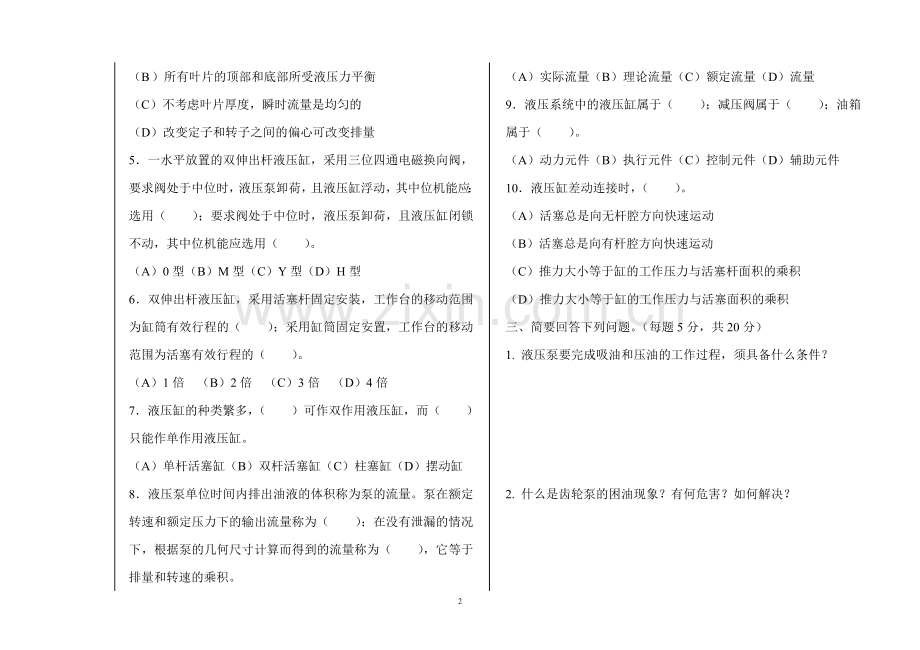

（B）所有叶片的顶部和底部所受液压力平衡
（C）不考虑叶片厚度，瞬时流量是均匀的
（D）改变定子和转子之间的偏心可改变排量
5．一水平放置的双伸出杆液压缸，采用三位四通电磁换向阀，要求阀处于中位时，液压泵卸荷，且液压缸浮动，其中位机能应：选用（ ）；要求阀处于中位时，液压泵卸荷，且液压缸闭锁不动，其中位机能应选用（ ）。
（A）0型（B）M型（C）Y型（D）H型
6．双伸出杆液压缸，采用活塞杆固定安装，工作台的移动范围为缸筒有效行程的（ ）；采用缸筒固定安置，工作台的移动范围为活塞有效行程的（ ）。
（A）1倍 （B）2倍 （C）3倍 （D）4倍
7．液压缸的种类繁多，（ ）可作双作用液压缸，而（ ）只能作单作用液压缸。
（A）单杆活塞缸（B）双杆活塞缸（C）柱塞缸（D）摆动缸
8．液压泵单位时间内排出油液的体积称为泵的流量。泵在额定转速和额定压力下的输出流量称为（ ）；在没有泄漏的情况下，根据泵的几何尺寸计算而得到的流量称为（ ），它等于排量和转速的乘积。
（A）实际流量（B）理论流量（C）额定流量（D）流量
9．液压系统中的液压缸属于（ ）；减压阀属于（ ）；油箱属于（ ）。
（A）动力元件（B）执行元件（C）控制元件（D）辅助元件
10．液压缸差动连接时，（ ）。
（A）活塞总是向无杆腔方向快速运动
（B）活塞总是向有杆腔方向快速运动
（C）推力大小等于缸的工作压力与活塞杆面积的乘积
（D）推力大小等于缸的工作压力与活塞面积的乘积
三、简要回答下列问题。（每题5分，共20分）
1. 液压泵要完成吸油和压油的工作过程，须具备什么条件？

2. 什么是齿轮泵的困油现象？有何危害？如何解决？

3. 画出进口节流调速回路、液压缸差动连接快速运动回路。

4.分析和阅读液压系统图分成几个步骤?

四、画出下列元件图形符号（每个4分，共16分）
1.液控单向阀 2. 节流阀

3. 二位二通行程阀 4.变量泵

五、填充下表，比较溢流阀、减压阀、顺序阀的性能。（10分）

阀 类
性 能
溢流阀
减压阀
顺序阀
职能符号

作 用

阀口状态
常态

工作状态

出油口情况

六、下图为组合机床液压传动系统，该系统可以实现 “快进—中速进给—快速进给—快退—停止”的工作循环，试分析该系统。（24分）
要求：（1）标出液压元件名称。
（2）分析本系统有主要基本回路构成。
（3）分析快进、中速进给、的工作原理，写出进、出油路。

《液压传动与气动技术》考试试卷

试 卷 答 案
题 号
一
二
三
四
五
六
总分
得 分
20
10
20
16
10
24
100

一、填空（每空1分，共20分）
1．液压与气压传动的过程是将能量进行转换和传递的过程。
2．液压系统中的压力取决于工作负载，执行元件的运动速度取决于进入液压缸中的流量。
3．液压与气压传动系统是动力装置、执行装置、控制调节装置、辅助装置、传动介质五部分组成。
4．液体在单位面积上所受的法向力称为压力；单位时间内流过某一通流断面的液体体积称为流量。
5．液体流动时，分子之间产生内摩擦力的性质，称为黏性。
6．液压泵是将电机输出的机械能转变为油液的液压能的能量转换装置。
7．压力继电器是一种能将压力信号转变为电信号的转换装置。
8．气压传动比液压传动的工作压力小；传动的速度快。
9．气动三大件是气动元件及气动系统使用压缩空气的最后保证，三大件是指空气过滤器、减压阀，油雾器。
二、选择题（每题1分，共10分）
1．用来测量液压系统压力的压力表所指示的压力为（B ）。
（A）绝对压力（B）相对压力（C）真空度（D）都不是
2．通过管内不同截面的液流速度与其通流断面面积的大小（A ）。
（A）成正比（B）成反比（C）成二次方正比（D）无关
3．流量连续性方程是（ C ）在流体力学中的表达形式，而伯努利方程是（A ）在流体力学中的表达形式。
（A）能量守恒定律（B）动量定理（C）质量守恒定律（D）其他
4．双作用叶片泵具有（ A ）的结构特点；而单作用叶片泵具有（D ）的结构特点。
（A）作用在转子和定子上的液压径向力平衡
（B）所有叶片的顶部和底部所受液压力平衡

（C）不考虑叶片厚度，瞬时流量是均匀的
（D）改变定子和转子之间的偏心可改变排量
5．一水平放置的双伸出杆液压缸，采用三位四通电磁换向阀，要求阀处于中位时，液压泵卸荷，且液压缸浮动，其中位机能应：选用（D ）；要求阀处于中位时，液压泵卸荷，且液压缸闭锁不动，其中位机能应选用（ ）。
（A）0型（B）M型（C）．Y型（D）H型
6．双伸出杆液压缸，采用活塞杆固定安装，工作台的移动范围为缸筒有效行程的（B ）；采用缸筒固定安置，工作台的移动范围为活塞有效行程的（C ）。
（A）1倍 （B）2倍 （C）3倍 （D）4倍
7．液压缸的种类繁多，（ B ）可作双作用液压缸，而（ C ）只能作单作用液压缸。
（A）单杆活塞缸（B）双杆活塞缸（C）柱塞缸（D）摆动缸
8．液压泵单位时间内排出油液的体积称为泵的流量。泵在额定转速和额定压力下的输出流量称为（ C ）；在没有泄漏的情况下，根据泵的几何尺寸计算而得到的流量称为（ B ），它等于排量和转速的乘积。
（A）实际流量（B）理论流量（C）额定流量（D）流量
9．液压系统中的液压缸属于（ B ）；减压阀属于（ C ）；油箱属于（D ）。
（A）动力元件（B）执行元件（C）控制元件（D）辅助元件
10．液压缸差动连接时，（ B ）。
（A）活塞总是向无杆腔方向快速运动
（B）活塞总是向有杆腔方向快速运动
（C）推力大小等于缸的工作压力与活塞杆面积的乘积
（D）推力大小等于缸的工作压力与活塞面积的乘积
三、简要回答下列问题。（每题5分，共20分）
1. 液压泵要完成吸油和压油的工作过程，须具备什么条件？
（1）在结构上能形成密封的工作容积。密封的工作容积能实现周期性的变化，密封工作容积由小变大时与吸油腔相通，由大变小时与排油腔相通。
（2）吸油腔与排油腔必须相互隔开。
（3）油箱内液体的绝对压力必须恒等于或大于大气压力。
2. 什么是齿轮泵的困油现象？有何危害？如何解决？
齿轮泵要平稳正常工作，齿轮啮合的重合度必须大于1，这就意味着当一对轮齿尚未脱离啮合时，另一对轮齿已进入啮合状态，这时，会有两对轮齿同时啮合。因此，就有一部分油液被围困在两对啮合轮齿所形成的封闭容积之中，称为困油区，这个封

闭容积先随齿轮转动逐渐减小，后又逐渐增大。封闭容积减少时，被困油液受到挤压，产生高压，迫使被围油液从缝隙中强行挤出，导致油液发热，给轴承附加很大的不平衡负载。封闭容积增大时，由于困油区内的油已被挤出一部分并得不到补充，便造成局部真空，使溶解于油中的空气分离出来。产生空穴，引起噪声、振动和气蚀。这就是齿轮泵的困油现象。
消除困油的方法是在齿轮的两侧端盖上开卸荷槽
3. 画出进口节流调速回路、液压缸差动连接快速运动回路。
进口调速回路
快速运动回路。

4.分析和阅读液压系统图分成几个步骤?
（1）了解机械设备工况对液压系统的要求，了解在工作循环中的各个工步对力、速度和方向这三个参数的质与量的要求。
（2）初读液压系统图，了解系统中包含哪些元件，且以执行元件为中心，将系统分解为若干个工作单元。
（3）先单独分析每一个子系统，了解其执行元件与相应的阀、泵之间的关系和哪些基本回路。参照电磁铁动作表和执行元件的动作要求，理清其液流路线。
（4）根据系统中对各执行元件间的互锁、同步、防干扰等要求，分析各子系统之间的联系以及如何实现这些要求。
（5）在全面读懂液压系统的基础上，根据系统所使用的基本回路的性能，对系统作综合分析，归纳总结整个液压系统的特点，以加深对液压系统的理解。
四、画出下列元件图形符号（每个4分，共16分）
1.液控单向阀2.二位二通行程阀3.节流阀4.变量泵
1.液控单向阀

2.二位二通行程阀

3.节流阀
4.变量泵

五、填充下表，比较溢流阀、减压阀、顺序阀的性能。（16分）

阀 类
性 能
溢流阀
减压阀
顺序阀
职能符号

作 用
作溢流阀用
作安全阀用
作背压阀用
降低液压泵输出油液的压力
稳定压力
用于顺序动作。
用于卸荷阀。
作平衡阀用。
作背压阀用，
阀口状态
常态
断
通
断
工作状态
通
阀口减小
通
出油口情况
接油箱
接支系统
接支系统

六、下图为组合机床液压传动系统，该系统可以实现 “快进—中速进给—快速进给—快退—停止”的工作循环，试分析该系统。（24分）
要求：（1）标出液压元件名称。
（2）分析本系统有主要基本回路构成。
（3）分析快进、中速进给、的工作原理，写出进、出油路。
（1）1．液压泵2．溢流阀3、8．二位二通电磁换向阀4．三位五通电磁换向阀5．单杆活塞缸6、7．调速阀
（2）快进采用差动连接实现；中速进给、快速进给速度换接用二位二通电磁换向阀；系统采用回油节流高速
（3）快进：
进油路液压泵1→三位五通电磁换向阀4（左）→缸5（无杆腔）
出油路缸5（有杆腔）→三位五通电磁换向阀4（左）→二位二通电磁换向阀3（下位）→缸5（无杆腔）
中速进给：
进油路液压泵1→三位五通电磁换向阀4（左）→缸5（无杆腔）
出油路缸5（有杆腔）→三位五通电磁换向阀4（左）→调速阀6→二位二通电磁换向阀8（下位）→油箱
