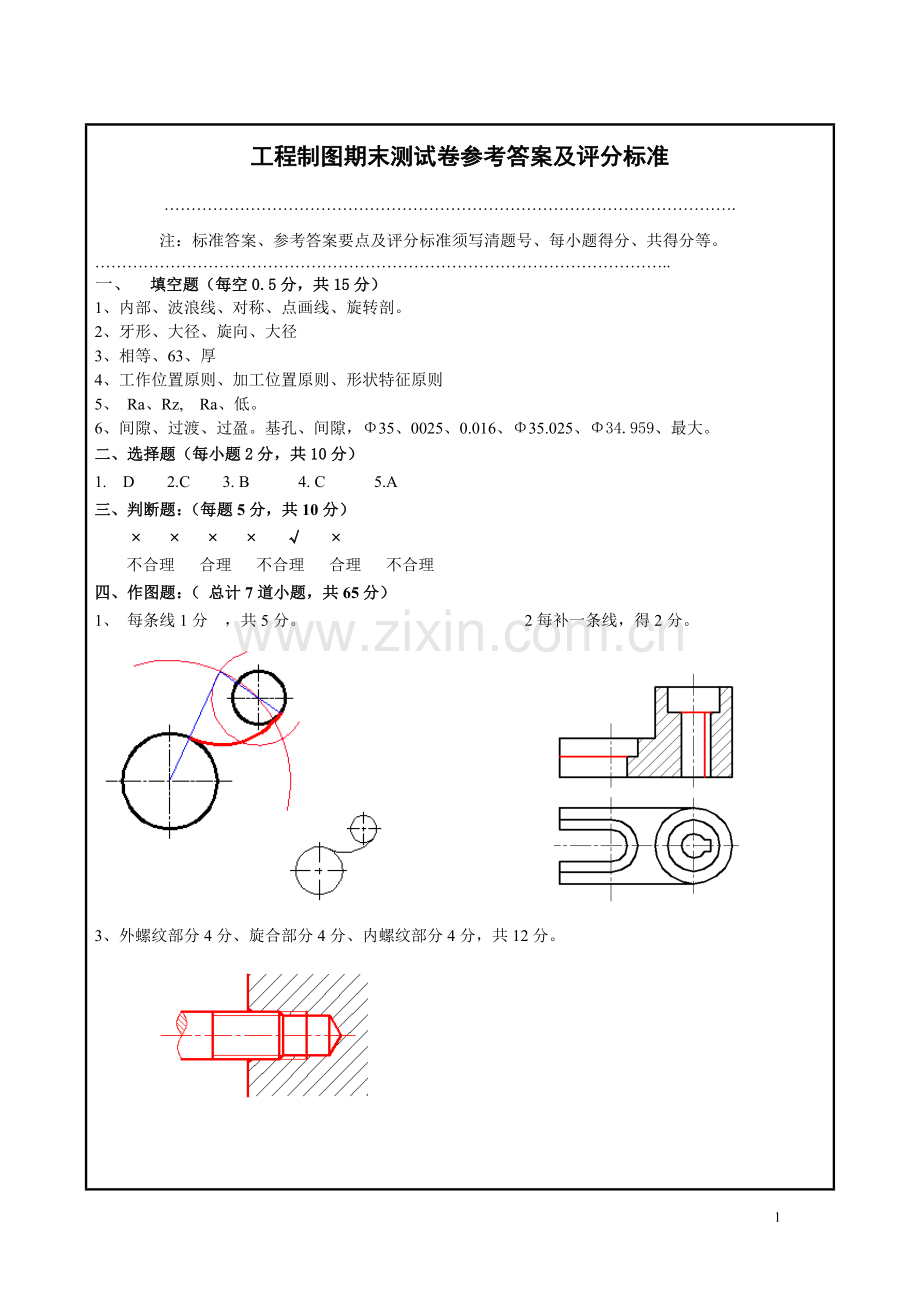

工程制图期末测试卷参考答案及评分标准
…………………………………………………………………………………………….
注：标准答案、参考答案要点及评分标准须写清题号、每小题得分、共得分等。
……………………………………………………………………………………………..
一、 填空题（每空0.5分，共15分）
1、内部、波浪线、对称、点画线、旋转剖。
2、牙形、大径、旋向、大径
3、相等、63、厚
4、工作位置原则、加工位置原则、形状特征原则
5、 Ra、Rz, Ra、低。
6、间隙、过渡、过盈。基孔、间隙，Φ35、0025、0.016、Φ35.025、Φ34.959、最大。
二、选择题（每小题2分，共10分）
1. D 2.C 3. B 4. C 5.A
三、判断题：（每题5分，共10分）
× × × × √ ×
不合理 合理 不合理 合理 不合理
四、作图题：（ 总计7道小题，共65分）
1、 每条线1分 ，共5分。 2每补一条线，得2分。

3、外螺纹部分4分、旋合部分4分、内螺纹部分4分，共12分。

4、外形（粗实线），6分、两处虚线2分，共8分。

5两个圆柱各2分、相贯线4分，共8分。

6、每条线1分，共9分

7、每个空0.5分，共10分。
(1)20、2:1、半剖
(2)Φ35、+0.034、Φ35.050、35.034、0.016
(3) 、Ra0.4
(4)3、0.5、28
(5)40 、
(6)C1
(7) 的圆柱面， 孔的轴线。圆跳动 、0.05mm。
8、每个空0.5分，共7分。
(1)15、2种
(2)旋转剖、局部剖、拆卸
(3) φ48、f7、H7、1
(4)箱体类、轴套类
(5)外形尺寸、安装尺寸。
