《工程制图》讲稿教案-模块三.doc

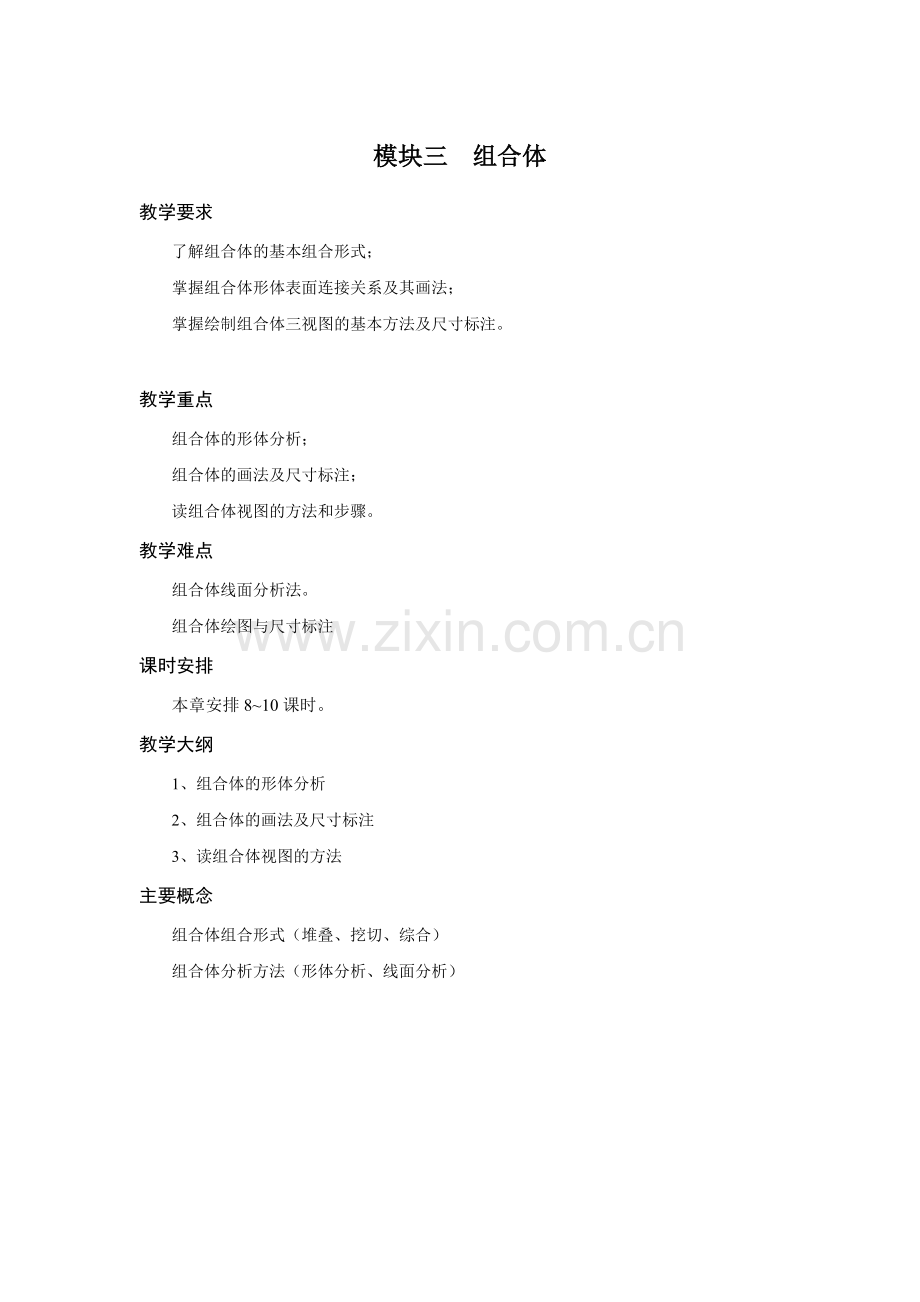

模块三 组合体
教学要求
了解组合体的基本组合形式；
掌握组合体形体表面连接关系及其画法；
掌握绘制组合体三视图的基本方法及尺寸标注。

教学重点
组合体的形体分析；
组合体的画法及尺寸标注；
读组合体视图的方法和步骤。
教学难点
组合体线面分析法。
组合体绘图与尺寸标注
课时安排
本章安排8~10课时。
教学大纲
1、组合体的形体分析
2、组合体的画法及尺寸标注
3、读组合体视图的方法
主要概念
组合体组合形式（堆叠、挖切、综合）
组合体分析方法（形体分析、线面分析）
