主体结构实体检测方案要点.doc

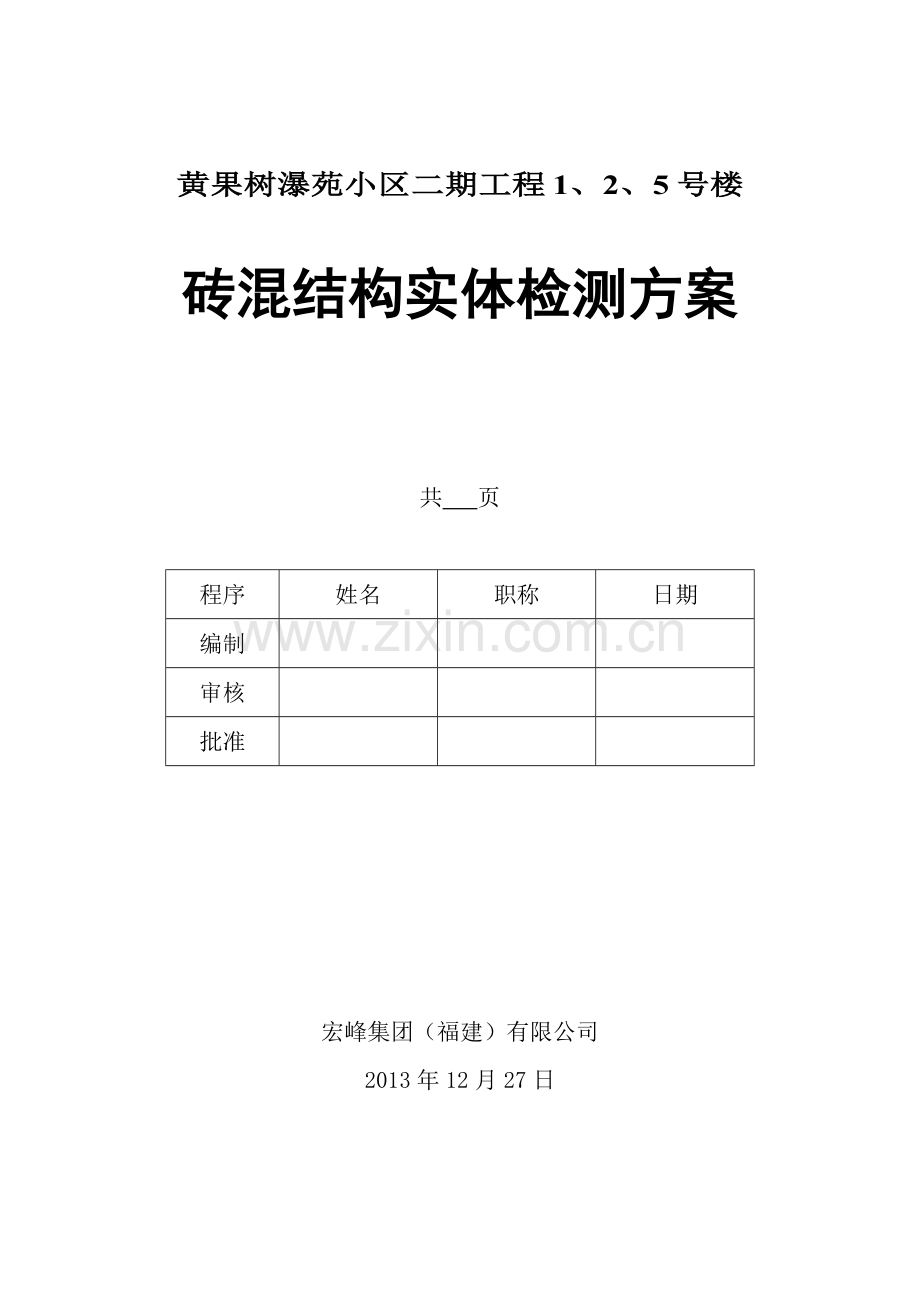

黄果树瀑苑小区二期工程1、2、5号楼

砖混结构实体检测方案

共 页

程序
姓名
职称
日期
编制

审核

批准

宏峰集团（福建）有限公司
2013年12月27日

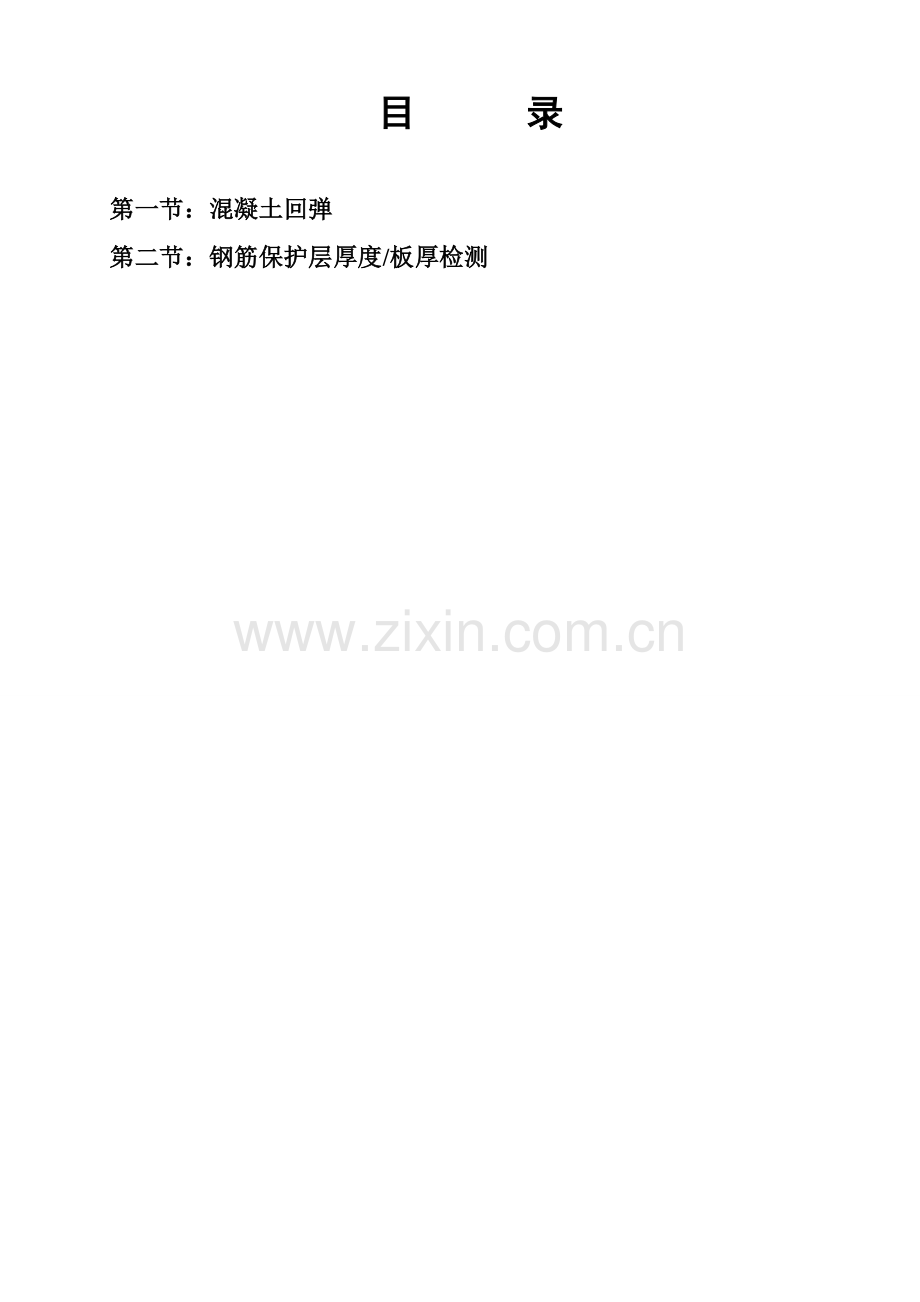

目 录

第一节 ：混凝土回弹
第二节 ：钢筋保护层厚度/板厚检测

砖混结构实体检测方案
第一节：混凝土回弹
一、 工程概况
1. 工程名称：黄果树经济适用住房二期工程1、2、5号楼
2. 建设单位：贵州黄果树旅游集团股份有限公司
3. 监理单位：贵州诚信项目管理咨询有限责任公司
4. 设计单位：安顺黄果树建筑规划设计院
5. 施工单位：宏峰集团（福建）有限公司
6. 质/安部门：黄果树管理委员会
7. 为7层砖混结构，无地下室。建筑面积约为10000平方米，各栋总高度为22.5M，基础形式为墙下钢筋混凝土条形基础(局部柱下独立基础)。1、2号楼基础、主体结构各部位砼强度均为C25；5号楼条基为C15毛石混凝土，独立基础为C25，主体结构混凝土强度为C25；全为商品混凝土泵送浇筑。
8. 设计钢筋保护层如下表
部位
混凝土强度
保护层厚度
备注
现浇板
C25
20mm

现浇梁、柱
C25
25mm

9. 板厚度如下表
部位
混凝土强度
保护层厚度
备注
客厅顶板
C25
120mm

斜屋面板
C25
120mm

其它部位
C25
100mm

二、 检测依据
1. 《回弹法测定贵州省山砂混凝土抗压强度暂行技术规程》（黔Q/JT3-83）
2. 《回弹法检测山砂混凝土抗压强度技术规程》（DBJ22-017-95）
3. 《混凝土结构工程施工质量验收规范》 GB502042002
4. 《筋保护层厚度检测》(GB50300-2001)
三、 检测部门：为安顺兴建建设工程检测有限公司，有国家认证的资质证书，有MA认证合格号为2010240109R，能对本工程实体进行检测。
四、 检测设备
数字式回弹仪HT1000型（为直读式），回弹仪应具有合格证及计量检定证书。并应在明显的位置上标注有名称、型号、制造厂名（或商标）、出厂编号。回弹仪检测时温度应在-4~40℃。该设备由试验室提供。HC-HD非金属板厚度测试仪。
五、 检测参考
1. 商品混凝土配料：
①　 供应商为安顺市金刚混凝土有限公司。
②　 每方理论用量配合比=水泥：粉煤灰：矿微粉：砂：细石：碎石：水：HWR-R缓凝高效减水剂=192：121：43：986：909：174：4.6。
③　 砂超逊径20%调整后每方用量配合比=粉煤灰：矿微粉：砂：细石：碎石：水：HWR-R缓凝高效减水剂=192：121：43：1233：662：174。
2. 水泥安定性：有合格证，安定性检验合格，平均抗压强度为25.8Mpa。
3. 外加剂：有合格证，产品类型为HWR-R，产品型号point-400s，产品批号4S-2013-006#，生产日期为2013.08.08。
4. 掺合料品种：粉煤灰、矿微粉。
5. 砂石：物理性能检验合格，有检验报告。
六、 检测方法
1. 回弹仪除应符合现行国家标准《回弹仪》GB/T9138的规定外，尚应符合下列规定：
①　 水平弹击时，弹击锤脱钩的瞬间，回弹仪的标准能量应为2.207J。
②　 弹击锤与弹击杆碰撞的瞬间，弹击拉簧应处于自由状态，此时弹击锤起跳点应相应于指针指定刻度尺上“0”处。
2. 测量回弹值时，回弹仪的轴线应始终垂直于混凝土检测面，并缓慢施压，准确读数，快速复位。
3. 每一测区取16个读数，每一测点的回弹值读数精确至1。测点应在测区范围内均匀分布，相邻两测点的净距不宜小于20mm；测点距外露钢筋、预埋件的距离不宜小于30mm。测点不应在气孔或外露的石子上。同一测点只能弹击一次。
七、 测区部置
1. 对于一般构件，测区数不宜少于10个。可适当减少测区数量，但不得少于5个的情况：
①　 受检构件大于30个且不需提供单个构件推定强度；
②　 受检构件尺寸某一方向尺寸小于4.5m（3.0m）且另一个方向尺寸小于0.3/0.6m的构件。
2. 相邻两测区的间距不应大于2m，测区离构件端部或施工缝边缘的距离不宜大于0.5m，且不宜小于0.2m。
3. 测区应选在使回弹仪处于水平方向的混凝土浇筑侧面，当不能满足这一要求时，也可使回弹仪处于非水平方向的混凝土浇筑的表面或底面。
4. 侧区宜选在两个对称可测面上，当不能布置在对称的可测面上时，也可布置在同一可测面上，且应均匀分布，在构件的重要部位及薄弱部位必须布置测区，并应避开预埋件。
5. 每个点回弹范围面约为0.02-0.04M2，每个点取16个回弹值，由试验室专业人员进行回弹，项目部派资料员如数记录回值。
6. 侧区表面应为混凝土原交浆面，并应清洁、平整，不应有疏松层、浮浆、油垢、涂层及蜂窝、麻面。
7. 测区应标有清晰的编号，并宜在记录纸上绘上测区布置示意图。
八、 混凝土浇筑一览表
1#楼结构浇筑时间一览表
部位
浇筑时间
部位
浇筑时间
部位
浇筑时间
基础
2013.9.24
二层结构
2013.11.14
五层结构
2013.12.16
基础地梁
2013.9.28
三层结构
2013.11.25
六层结构
2013.12.29
一层结构
2013.10.23
四层结构
2013.12.5
七层结构
2014.1
2#楼结构浇筑时间一览表
部位
浇筑时间
部位
浇筑时间
部位
浇筑时间
基础
2013.9.24
二层结构
2013.11.9
五层结构
2013.12.9
基础地梁
2013.9.30
三层结构
2013.11.19
六层结构
2013.12.23
一层结构
2013.10.29
四层结构
2013.11.30
七层结构
2014.1
5#楼结构浇筑时间一览表
部位
浇筑时间
部位
浇筑时间
部位
浇筑时间
基础
2013.10.27
二层结构
2013.11.30
五层结构
2013.12.30
基础地梁
2013.11.5
三层结构
2013.12.9
六层结构
2014.1
一层结构
2013.11.19
四层结构
2013.12.19
七层结构
2014.1

九、 检测部位
结构部位
1#楼结构抽检数及部位
1
2
3
4
5
基础

基础地梁

一层结构

二层结构

三层结构

四层结构

五层结构

六层结构

七层结构

结构部位
2#楼结构抽检数及部位
1
2
3
4
5
基础

基础地梁

一层结构

二层结构

三层结构

四层结构

五层结构

六层结构

七层结构

结构部位
5#楼结构抽检数及部位
1
2
3
4
5
基础

基础地梁

一层结构

二层结构

三层结构

四层结构

五层结构

六层结构

七层结构

第二节：钢筋保护层及板厚检测
一、筋保护层厚度检测(GB50300-2001)基本要求
1. 钢筋保护层厚度检验的结构部位，应由监理（建设）、施工等各方根据结构构件的重要性共同选定；
2. 对梁类、板类构件，应各抽取构件数量的2%且少于5个构件进行检验；当有悬挑构件时，抽取的构件中悬挑梁类、板类构件所占比例不宜小于50%
3. 对选定的梁类构件，应对全部纵向受力钢筋的保护层厚度进行检验；对选定的板类构件，应抽取不少于6根纵向受力钢筋的保护层厚度进行检验。对每根钢筋，应在有代表性部位测量1点；
4. 钢筋保护层厚度的检验，可采用非破损或局部破损的方法，也可采用非破损方法并用局部破损方法进行校准。当采用非破损方法检验时，所使用的检测仪器应经过计算检验，检测操作应符合相应规程的规定。钢筋保护层厚度检验的检测误差不应大于1mm；
5. 钢筋保护层厚度检验时，纵向受力钢筋保护层厚度的允许偏差，对梁类构件为+10mm，-7mm；对板类构件为+8mm，-5mm。
6. 当全部钢筋保护层厚度检验的合格点率为90%及以上时，钢筋保护层厚度的检验结果应判为合格；
7. 当全部钢筋保护层厚度检验的合格点率小于90%但不小于80%，可再抽取相同数量的构件进行检验；当按两次抽样总和计算的合格点率为90%及以上时，钢筋保护层厚度的检验结果仍应判为合格；
8. 每次抽样检验结果中不合格点的最大偏差均不应大于规范规定允许偏差的1.5倍。
二、板厚检测
1. 适用范围
楼板厚度检验的构件类型，主要为各种结构类型建筑物的现浇混凝土楼板厚度。
2. 依据标准
《建筑结构检测技术标准》（GB/T50344-2004）
《混凝土结构工程施工质量验收规范》（GB50204-2002）
3. 抽查部位
随机抽取建筑物中有代表性的自然间，抽取时侧重于活荷载较大部位的楼面板以及跨度较大的板。
4、检测数量
根据《混凝土结构工程施工质量验收规范》（GB 50204-2002）8.3.2 条，按楼层、结构缝或施工段划分检验批。同一检验批，对墙、板，应按有代表性的自然间抽查10%，且不少于3间。对大空间结构，板可按纵横轴线划分检查面，抽查 10％，且均不少于3面。
对选定的楼面板，抽取不少于 5 个测区进行检验。
每个单位工程抽测数量不应少于 3 个楼板及 3 个梯板的构件。
5、现场测厚步骤
1) 测点布置
现场测试前，应了解所检测的楼号，确定单元号，并在要测厚的楼板上布置测点位置，对每个测点依次编号（每楼号顺序编号，或每单元顺序编号）。
2) 仪器连接、开机和设置
仪器连接：用信号线连接DJLC-A主机和接收信号探头。测楼底板时，发射探头加装加长杆2—3根。
注：信号线插头为自锁式插头，插连线时将信号线插头的红点与小探头插头的红点对齐后插入即可。拔下时用手捏住插头根部的螺纹处直接拔出即可，切勿左右旋转或用力拉线，否则造成探头内部线路损坏，导致仪器无法使用。
开机：按仪器开/关键，仪器打开，屏幕显示，“大地公司”数秒钟后，进入等待测试状态（注意，这时发射探头还没开机）。
设置：开机后，仪器处于等待测试状态，光标位于“查看 清除 传输”区。按选项键，楼号：×××位置出现闪烁光标“▬”，按“↑”、“↓”键增减数字，按“←”、“→”键移动光标，输入要检测的楼号后，按选项键光标“▬”移动到单元号：××××，用“↑”、“↓”键增减数字，“←”、“→”键移动光标，输入要测试的单元号。按选项键，光标移动到测点号：××××位置，用“↑”、“↓”、“←”、“→”键输入起始测点号，按确定键。输入楼号、单元号和测点号后，则完成了仪器的设置。
3) 测厚方法
楼板厚度测定
打开发射探头电源开关，举起探头置于楼板底面预先布置的测点上，探头顶面紧贴楼板底面。
接收探头位于楼板顶面，这时接收探头位于发射探头上方某范围内，按仪器测试键，如果屏幕上厚度显示位置出现“？？？”，说明接收探头距发射探头上方位置较远。如图中①的位置，移动探头进行扫描，移动过程中，屏幕上显示出厚度值时（<350mm）说明探头已位于发射探头上方直径50cm的范围内，如图中②的位置。把探头紧贴楼板顶面，在左右慢慢移动探头，使屏幕上厚度值逐渐减小，直到找。
到最小值的位置，则该位置正好位于发射探头正上方，图中③的位置，显示的厚度值即为该测点的楼板厚度。按确定键贮存，该测点测厚完成，测点号自动顺序增加，进入下一个测点。把发射探头移动到下一测点。重复过程。直到全部测点完成。

6、评定结果
截面尺寸允许偏差：+8mm，-5mm，且最大偏差不能超过验收规范的允许偏差的 2 倍。
三、检测部位
部位
1#楼结构抽检数及部位
1
2
3
4
5
一层

二层

三层

四层

五层

六层

七层

部位
2#楼结构抽检数及部位
1
2
3

一层

二层

三层

四层

五层

六层

七层

部位
5#楼结构抽检数及部位
1
2
3

一层

二层

三层

四层

五层

六层

七层

主体结构中现浇砼板厚检测记录表
工程名称
黄果树瀑苑小区二期工程1、2、5号楼
施工单位
宏峰集团（福建）有限公司
项目经理
童发
监理单位
贵州诚信项目管理咨询有限公司
项目总监

部位
设计厚度（mm）
实测厚度（mm）
偏差
（mm）
测量人员

项目经理：

年 月 日
总/监理工程师：

年 月 日

凝土结构实体强度、钢筋保护层厚度检验记录
工程名称：黄果树瀑苑小区二期工程1、2、5号楼 结构类型：砖混结构
施工单位：宏峰集团（福建）有限公司
项目经理： 童发
项目技术负责人： 菜元芳
（一）实体砼强度检验（强度等级数量： ）
强度等级
试件强度代表值（Mpa）
强度评定
结 果
监理（建设）旁站监督人验收意见

（二）实体钢筋保护层厚度检验（检测钢筋数量，其中梁： 根；板： 根）
构件
类别
钢筋保护层厚度（mm）
合格
点率
评定
结果
监理（建设）旁站监督人验收意见
设计值
实 测 值

1

2

3

4

5

6

7

8

9

10

11

12

13

施工单位检查结果：

项目技术负责人：
年 月 日
监理（建设）单位验收结论：

项目专业监理工程师（建设 监理（建设）项目部（章）
单位项目技术负责人）：
年 月 日
注：①本表中强度等级数量及梁类、板类构件数量应根据实际情况确定；②同条件养护试件的取样、留置、养护和强度代表值的确定应符合规范10.1节和附录D的规定；③表中与某一强度等级对应的试件强度代表值，上一行填写根据GBJ107确定的数值，下一行填写乘以折算系数后的数值；④表中对每一强度等级填写10组试件的强度代表值，试件的具体组数应根据实际情况确定；⑤同条件养护试件的留置组数、取样部位、放置位置、等效养护龄期、实际养护龄期和相应的温度测量等记录和资料应作为本表的附件；⑥表中对每一构件可填写6根钢筋的保护层厚度实测值，钢筋的具体数量应根据实际情况确定；⑦钢筋保护层厚度检验的结构部位、构件数量、检验方法和验收符合规范10.1节和附录E的规定；⑧钢筋保护厚度检验的结构部位、构件数量、检测钢筋数量和位置等记录和资料应作为本表的附件。

混凝土回弹法记录表

工程名称

施工日期

设计等级强度

检测日期

测点
测区
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
碳化深度（mm）
回弹 平均值
强度换算值（MPa）

备注
