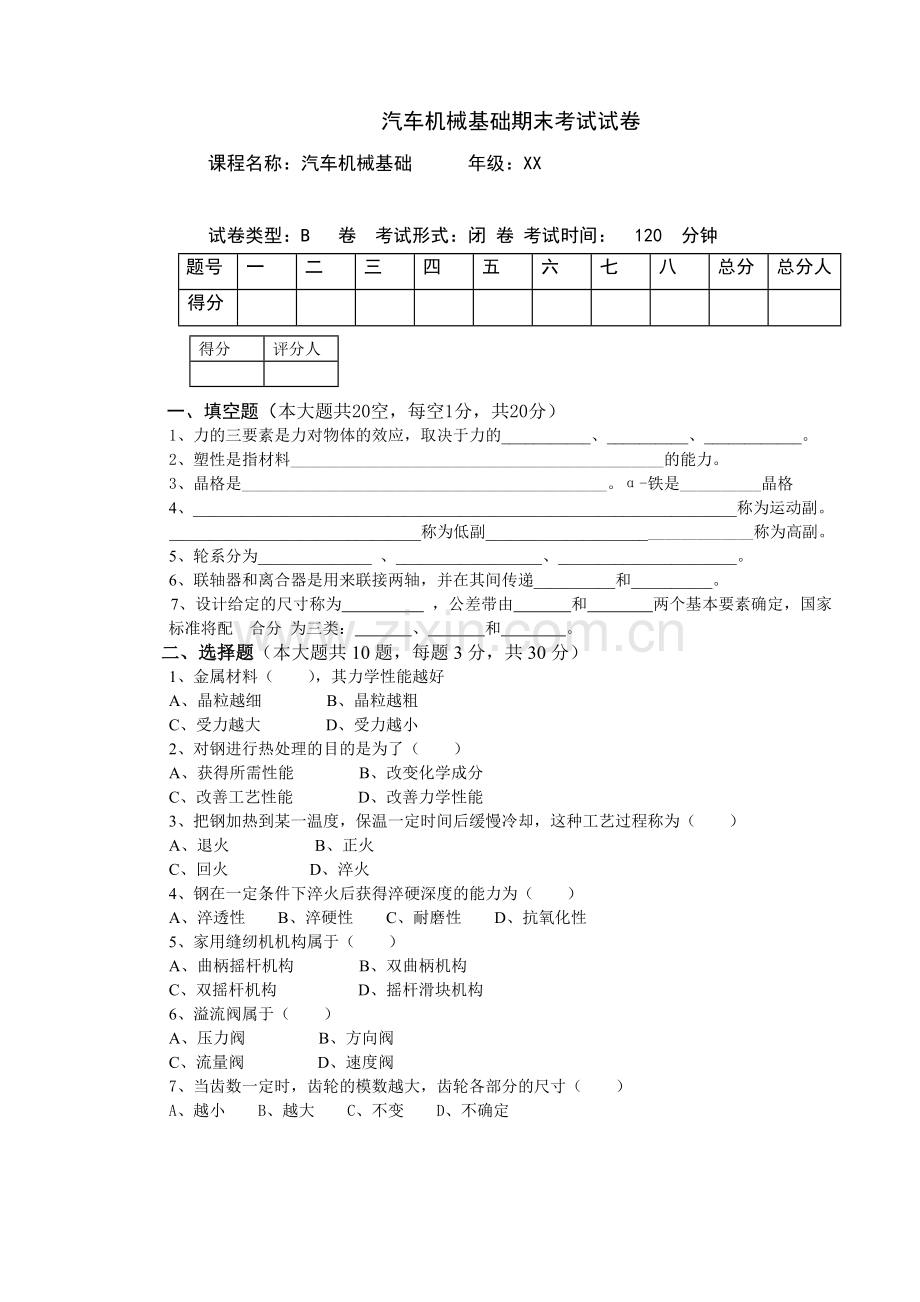

汽车机械基础期末考试试卷及答案.doc

汽车机械基础期末考试试卷
课程名称：汽车机械基础 年级：XX

试卷类型：B 卷 考试形式：闭 卷 考试时间： 120 分钟
题号
一
二
三
四
五
六
七
八
总分
总分人
得分

得分
评分人

一、填空题（本大题共20空，每空1分，共20分）
1、力的三要素是力对物体的效应，取决于力的___________、__________、____________。
2、塑性是指材料______________________________________________的能力。
3、晶格是_____________________________________________。α-铁是__________晶格
4、___________________________________________________________________称为运动副。 _______________________________称为低副_________________________________称为高副。
5、轮系分为______________ 、__________________、______________________。
6、联轴器和离合器是用来联接两轴，并在其间传递__________和__________。
7、设计给定的尺寸称为 ，公差带由 和 两个基本要素确定，国家 标准将配 合分 为三类： 、 和 。
二、选择题（本大题共10题，每题3分，共30分）
1、金属材料（ ），其力学性能越好
A、晶粒越细 B、晶粒越粗
C、受力越大 D、受力越小
2、对钢进行热处理的目的是为了（ ）
A、获得所需性能 B、改变化学成分
C、改善工艺性能 D、改善力学性能
3、把钢加热到某一温度，保温一定时间后缓慢冷却，这种工艺过程称为（ ）
A、退火 B、正火
C、回火 D、淬火
4、钢在一定条件下淬火后获得淬硬深度的能力为（ ）
A、淬透性 B、淬硬性 C、耐磨性 D、抗氧化性
5、家用缝纫机机构属于（ ）
A、曲柄摇杆机构 B、双曲柄机构
C、双摇杆机构 D、摇杆滑块机构
6、溢流阀属于（ ）
A、压力阀 B、方向阀
C、流量阀 D、速度阀
7、当齿数一定时，齿轮的模数越大，齿轮各部分的尺寸（ ）
A、越小 B、越大 C、不变 D、不确定

8、液压泵将（ ）转换成（ ），为系统提供压力和流量。
A、机械能、液压能 B、液压能、机械能
C、机械能、动能 D、动能、机械能
9、液压系统中的动力元件是（ ）
A、液压泵 B、液压缸
C、液压马达 D、单向阀
10、若标注零件尺寸为φ20，则下列加工后合格的是（ ）
A、φ20.98 B、φ19.85
C、φ19.7 D、φ19.95
三、简答题（本大题共3小题，每题5分，共15分）
1、（1）合金和相
（2）在铁碳合金中含碳量为多少叫铁？含碳量为多少叫钢

2、什么是机构的急回特性？在生产中怎样利用这种特性？

3、渐开线有那些特性？

四、作图题（本大题共1小题，共10分）
1、在图示的平面系统中，匀质球A重W1，借本身重量和摩擦不计的理想滑轮C和柔绳维持 在仰角是α的光滑斜面上，绳的一端挂着重W2的物体B。试分析物体B、球A和滑轮C的受力情况，并分别画出平衡时各物体的受力图。

2、表中列出了凸轮机构从动件的运动规律，试绘出从动件的位移线图
凸轮转角 φ
0°~60°
60°~180°
180°~240°
240°~360°
从动件运动位移s
停止不动
等速上升20mm
静止
等速下降到原处

五、计算题（本大题共1小题，共10分）
如图所示为四杆机构，L1=240mm，L2=600mm，L3=400mm，L4=500mm，试问
（1）当以杆3为机架时，有无曲柄存在？
（2）能否以选不同构件为机架的方法，获得双曲柄与双摇杆机构？如何获得？

六、说明液压系统的工作原理（本大题共2小题，第1、题7分，共15分）
1、如图为进油节流调速回路原理图，说明其工作原理。

2、如图为旁油路节流调速回路，说明其工作原理。

汽车机械基础B卷答案
一、填空题（本大题共20空，每空1分，共20分）
1、材料在载荷作用下产生不可逆永久变形而不被破坏的能力；断后伸长率；断面收缩率。
2、用一些直线将各原子的中心连接起来，就得到一个立体的几何格架；体心立方晶格。
3、小于
4、消除内应力，获得所需的性能。
5、动力元件；执行元件；控制元件；辅助元件；工作介质。
6、屈服点为235MPa质量为A级的沸腾结构钢；最低抗拉强度为200MPa和最低断后伸长率为10%的球墨铸铁；最低抗拉强度为200的灰铸铁；最低抗拉强度为380MPa的蠕墨铸铁。
7、定轴轮系；周转轮系；复合轮系。
8、向心轴承；推力轴承。
二、选择题（本大题共10题，每题3分，共30分）
1、A；2、A；3、A；4、C；5、A；6、A；7、B；8、A；9、A；10、A。
三、简答题（本大题共3小题，每题5分，共15分）
1、合金：将一种金属元素同一种或几种其它元素结合在一起所形成的具有金属特性的新物质，称为合金。
相是指在合金中，凡成分相同、晶体结构相同并有界面与其它部分分开的均匀组成部分。
2、铁碳合金的基本组织
铁素体（F）铁素体是碳溶解在α-Fe中形成的间隙固溶体。奥氏体（A）是碳溶解在γ-Fe中形成的间隙固溶体。渗碳体（Fe3C）。它是由碳和铁形成的一种金属化合物，其分子式为Fe3C，含碳量为6.69％。珠光体（P）是铁素体和渗碳体组成的共析体。莱氏体（Ld）由奥氏体和渗碳体组成的两相机械混合物。
3、渐开线的特性
（1）发生线在基圆上滚过的一段长度等于基圆上相应被滚过的一段弧长，即=
（2）渐开线上任一点的法线必与基圆相切。
（3）渐开线上任何一点B的曲率半径 不相等。（离基园越远，曲率半径越大）
（4）渐开线的形状取决于基圆的大小。
（5）渐开线是从基圆开始向外逐渐展开的，故基圆以内无渐开线。

四、作图题（本大题共1小题，共10分）
略
五、计算题（本大题共1小题，共10分）

解：1、没有曲柄
2、以1杆为机架为双曲柄机构；以3杆为机架为双摇杆机构。

六、说明液压系统的工作原理（本大题共1小题，共15分）
1．空位
当手动换向阀6处于最右位，换向阀中位职能为“H”型，这样油缸7处于浮动状态，车箱处于未举升的自由状态（一般为运输水平状态）。
2．举升
此时换向阀处于最左位置。
进油路：粗滤器2→油泵1→换向阀6最左位→液压缸7下腔
回油路：液压缸7上腔→换向阀6最左位→滤油器3→油箱。活塞缸逐节伸出。
3．中停
此时滑阀处于左二位，换向阀中位职能为“M”型，油泵处于卸荷状态；A、B均被载止，油缸两腔油液被封住，油缸被锁紧在任意位置。
4．下降
此时滑阀处于左三位。
进油路：滤油器2→泵1→换向阀6左三位→液压缸7上腔
回油路：液压缸7下腔→换向阀6左三位→粗滤器2→油箱
液压缸7下降。当车箱降至原位时将滑阀移至最右位。
