单电源供电的交流放大运放电路.doc

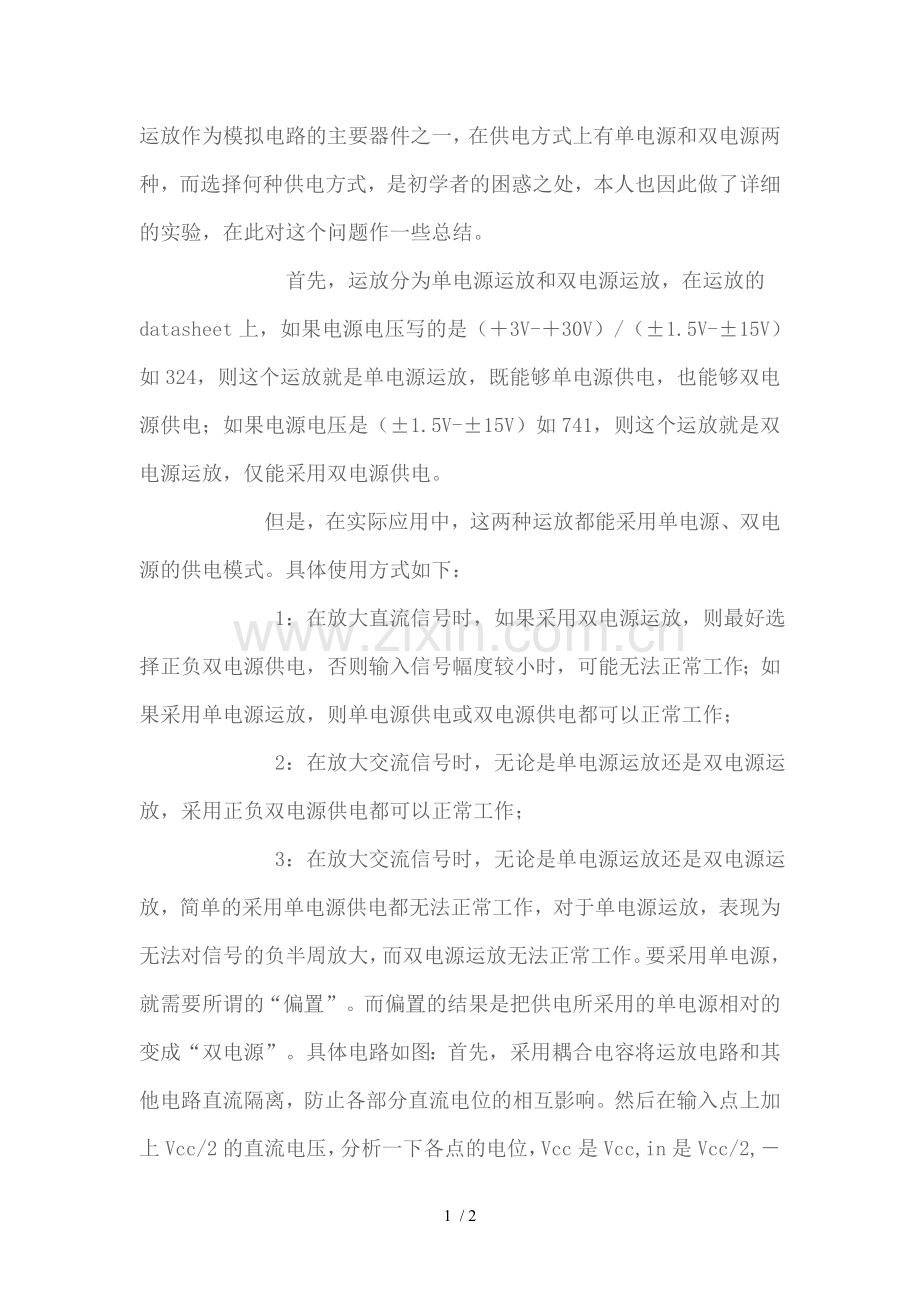

运放作为模拟电路的主要器件之一，在供电方式上有单电源和双电源两种，而选择何种供电方式，是初学者的困惑之处，本人也因此做了详细的实验，在此对这个问题作一些总结。
       首先，运放分为单电源运放和双电源运放，在运放的datasheet上，如果电源电压写的是（＋3V-＋30V）/（±1.5V-±15V）如324，则这个运放就是单电源运放，既能够单电源供电，也能够双电源供电；如果电源电压是（±1.5V-±15V）如741，则这个运放就是双电源运放，仅能采用双电源供电。
       但是，在实际应用中，这两种运放都能采用单电源、双电源的供电模式。具体使用方式如下：
       1：在放大直流信号时，如果采用双电源运放，则最好选择正负双电源供电，否则输入信号幅度较小时，可能无法正常工作；如果采用单电源运放，则单电源供电或双电源供电都可以正常工作；
       2：在放大交流信号时，无论是单电源运放还是双电源运放，采用正负双电源供电都可以正常工作；

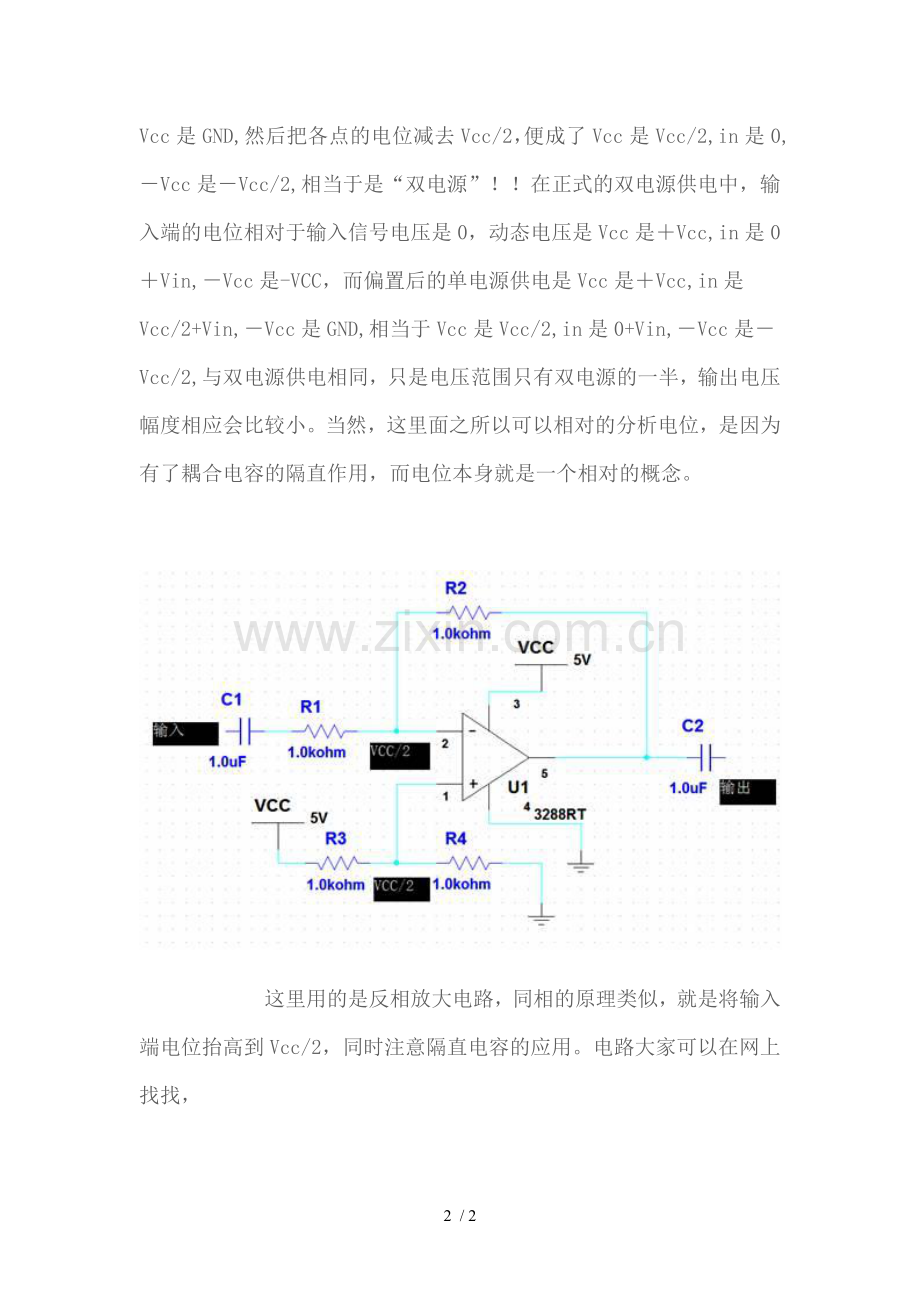

       3：在放大交流信号时，无论是单电源运放还是双电源运放，简单的采用单电源供电都无法正常工作，对于单电源运放，表现为无法对信号的负半周放大，而双电源运放无法正常工作。要采用单电源，就需要所谓的“偏置”。而偏置的结果是把供电所采用的单电源相对的变成“双电源”。具体电路如图：首先，采用耦合电容将运放电路和其他电路直流隔离，防止各部分直流电位的相互影响。然后在输入点上加上Vcc/2的直流电压，分析一下各点的电位，Vcc是Vcc,in是Vcc/2,－Vcc是GND,然后把各点的电位减去Vcc/2，便成了Vcc是Vcc/2,in是0,－Vcc是－Vcc/2,相当于是“双电源”！！在正式的双电源供电中，输入端的电位相对于输入信号电压是0，动态电压是Vcc是＋Vcc,in是0＋Vin,－Vcc是-VCC，而偏置后的单电源供电是Vcc是＋Vcc,in是Vcc/2+Vin,－Vcc是GND,相当于Vcc是Vcc/2,in是0+Vin,－Vcc是－Vcc/2,与双电源供电相同，只是电压范围只有双电源的一半，输出电压幅度相应会比较小。当然，这里面之所以可以相对的分析电位，是因为有了耦合电容的隔直作用，而电位本身就是一个相对的概念。

       这里用的是反相放大电路，同相的原理类似，就是将输入端电位抬高到Vcc/2，同时注意隔直电容的应用。电路大家可以在网上找找，
