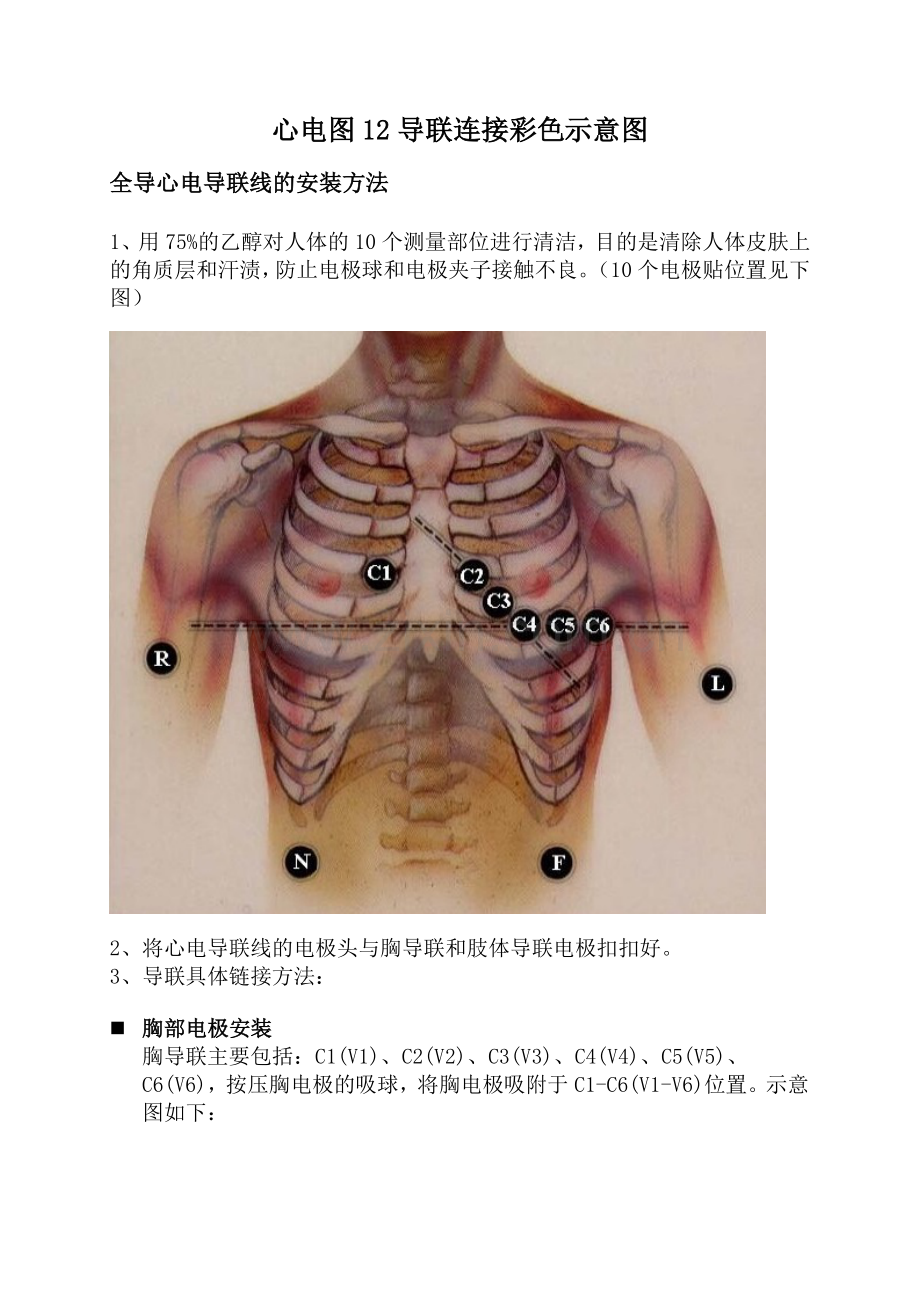

心电图12导联连接彩色示意图

全导心电导联线的安装方法

1、用75%的乙醇对人体的10个测量部位进行清洁，目的是清除人体皮肤上的角质层和汗渍，防止电极球和电极夹子接触不良。（10个电极贴位置见下图）

2、将心电导联线的电极头与胸导联和肢体导联电极扣扣好。
3、导联具体链接方法：

n 胸部电极安装

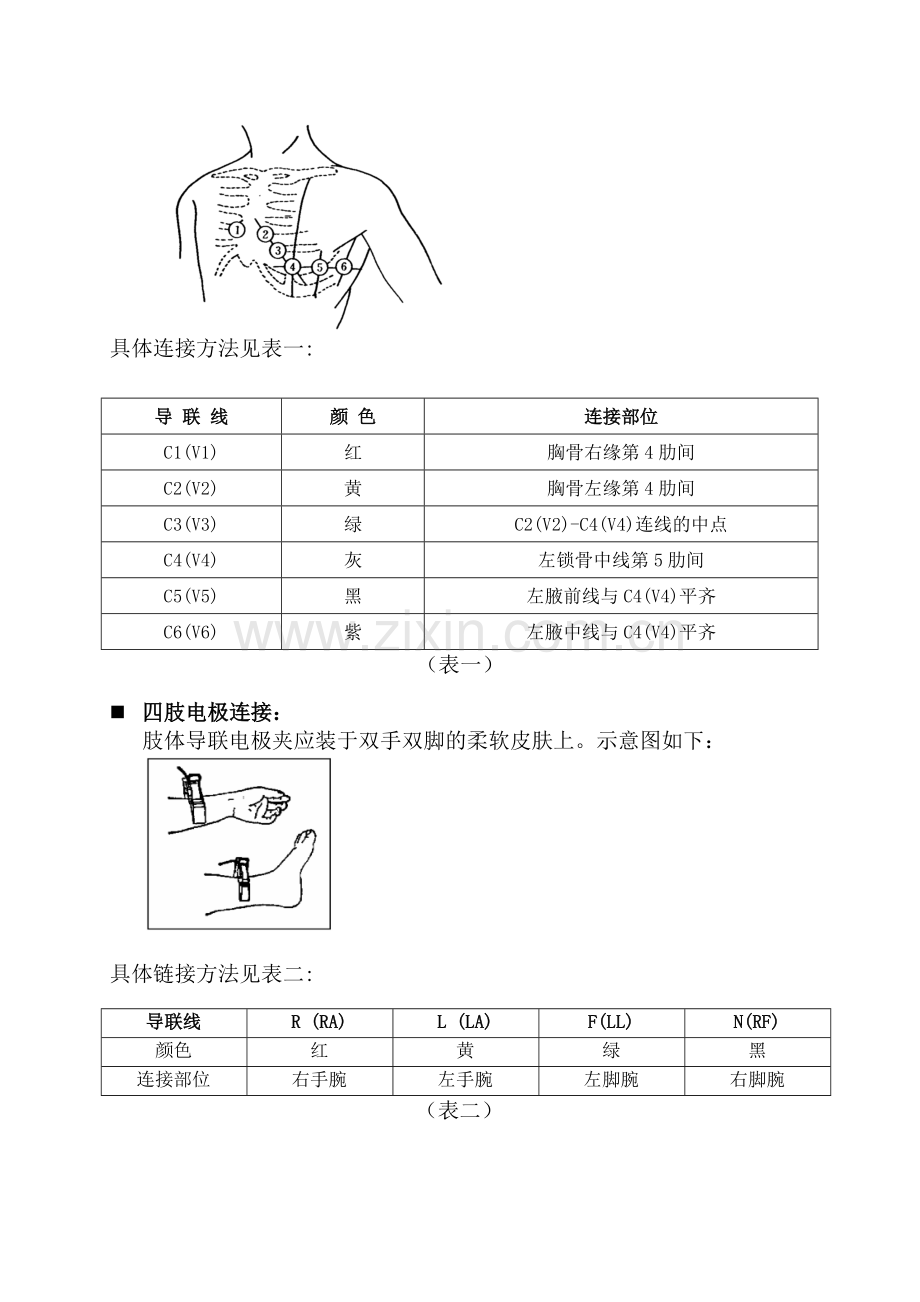

胸导联主要包括：C1(V1)、C2(V2)、C3(V3)、C4(V4)、C5(V5)、C6(V6)，按压胸电极的吸球，将胸电极吸附于C1-C6(V1-V6)位置。示意图如下：

具体连接方法见表一:

导 联 线
颜 色
连接部位
C1(V1)
红
胸骨右缘第4肋间
C2(V2)
黄
胸骨左缘第4肋间
C3(V3)
绿
C2(V2)-C4(V4)连线的中点
C4(V4)
灰
左锁骨中线第5肋间
C5(V5)
黑
左腋前线与C4(V4)平齐
C6(V6)
紫
左腋中线与C4(V4)平齐
（表一）

n 四肢电极连接：
肢体导联电极夹应装于双手双脚的柔软皮肤上。示意图如下：

具体链接方法见表二:

导联线
R (RA)
L (LA)
F(LL)
N(RF)
颜色
红
黄
绿
黑
连接部位
右手腕
左手腕
左脚腕
右脚腕
（表二）
