LM016L结构及功能.doc

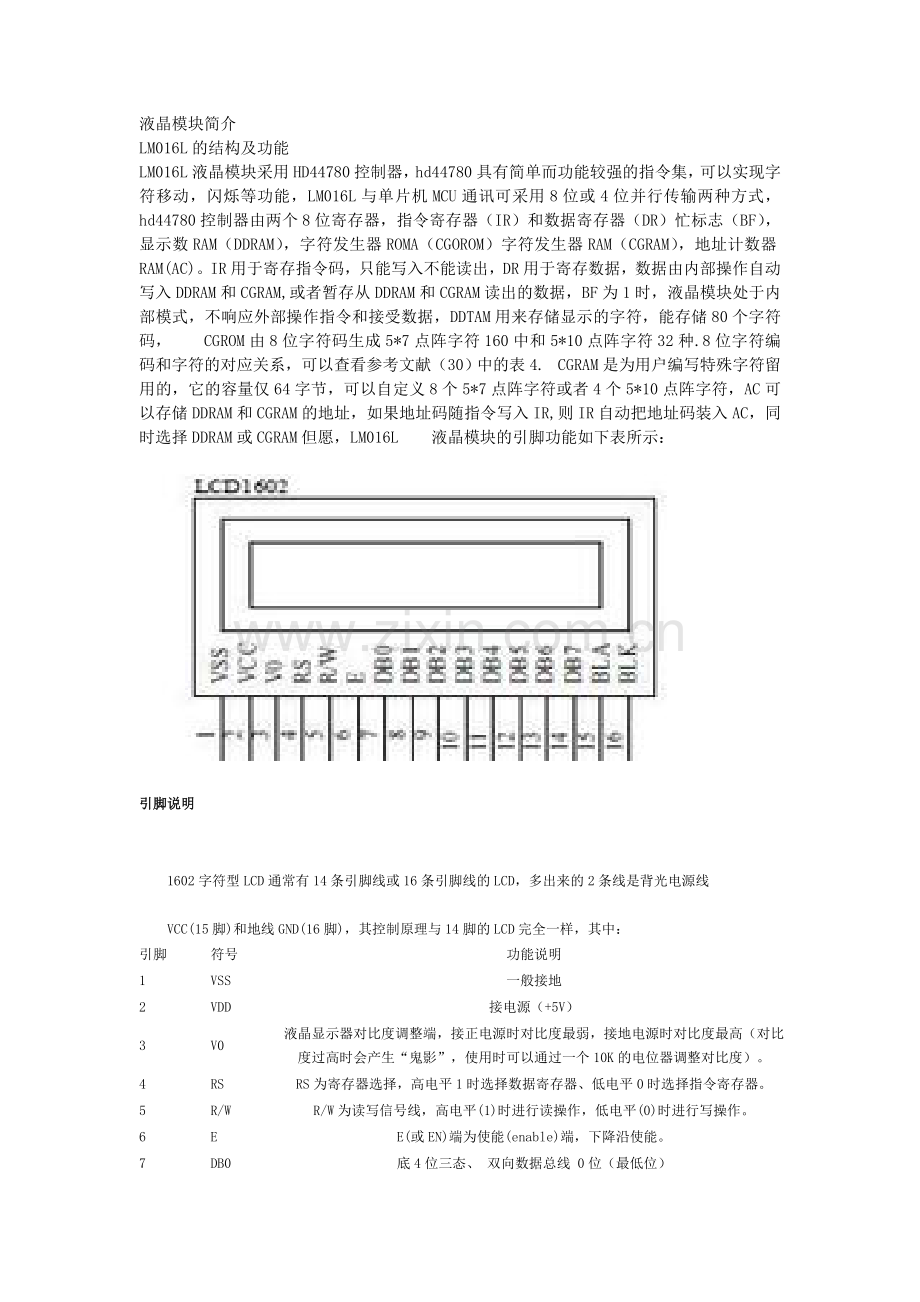

液晶模块简介LM016L的结构及功能LM016L液晶模块采用HD44780控制器，hd44780具有简单而功能较强的指令集，可以实现字符移动，闪烁等功能，LM016L与单片机MCU通讯可采用8位或4位并行传输两种方式，hd44780控制器由两个8位寄存器，指令寄存器（IR）和数据寄存器（DR）忙标志（BF），显示数RAM（DDRAM），字符发生器ROMA（CGOROM）字符发生器RAM（CGRAM），地址计数器RAM(AC)。IR用于寄存指令码，只能写入不能读出，DR用于寄存数据，数据由内部操作自动写入DDRAM和CGRAM,或者暂存从DDRAM和CGRAM读出的数据，BF为1时，液晶模块处于内部模式，不响应外部操作指令和接受数据，DDTAM用来存储显示的字符，能存储80个字符码，CGROM由8位字符码生成5*7点阵字符160中和5*10点阵字符32种.8位字符编码和字符的对应关系，可以查看参考文献（30）中的表4.CGRAM是为用户编写特殊字符留用的，它的容量仅64字节，可以自定义8个5*7点阵字符或者4个5*10点阵字符，AC可以存储DDRAM和CGRAM的地址，如果地址码随指令写入IR,则IR自动把地址码装入AC，同时选择DDRAM或CGRAM但愿，LM016L液晶模块的引脚功能如下表所示：引脚说明1602字符型LCD通常有14条引脚线或16条引脚线的LCD，多出来的2条线是背光电源线VCC(15脚)和地线GND(16脚)，其控制原理与14脚的LCD完全一样，其中：引脚符号功能说明1VSS一般接地2VDD接电源（+5V）3V0液晶显示器对比度调整端，接正电源时对比度最弱，接地电源时对比度最高（对比度过高时会产生“鬼影”，使用时可以通过一个10K的电位器调整对比度）。4RSRS为寄存器选择，高电平1时选择数据寄存器、低电平0时选择指令寄存器。5R/WR/W为读写信号线，高电平(1)时进行读操作，低电平(0)时进行写操作。6EE(或EN)端为使能(enable)端，下降沿使能。7DB0底4位三态、 双向数据总线 0位（最低位）8DB1底4位三态、 双向数据总线 1位9DB2底4位三态、 双向数据总线 2位10DB3底4位三态、 双向数据总线 3位11DB4高4位三态、 双向数据总线 4位12DB5高4位三态、 双向数据总线 5位13DB6高4位三态、 双向数据总线 6位14DB7高4位三态、 双向数据总线 7位（最高位）（也是busy flang）15BLA背光电源正极16BLK背光 电源负极寄存器选择控制表 RSR/W操作说明00写入指令寄存器（清除屏等）01都busy flag（DB7），以及读取位址计数器（DB0DB6）值10写入数据寄存器（显示各字型等）11从数据寄存器读取数据注：关于E=H脉冲开始时初始化E为0，然后置E为1，再清0.busy flag（DB7）：在此位为被清除为0时，LCD将无法再处理其他的指令要求。 编辑本段字符集1602液晶模块内部的字符发生存储器（CGROM)已经存储了160个不同的点阵字符图形，这些字符有：阿拉伯数字、英文字母的大小写、常用的符号、和日文假名等，每一个字符都有一个固定的代码，比如大写的英文字母“A”的代码是01000001B（41H），显示时模块把地址41H中的点阵字符图形显示出来，我们就能看到字母“A”。因为1602识别的是ASCII码，试验可以用ASCII码直接赋值，在单片机编程中还可以用字符型常量或变量赋值，如A。以下是1602的16进制ASCII码表：（图片打开是大图）读的时候，先读上面那列，再读左边那行，如：感叹号！的ASCII为0x21，字母B的ASCII为0x42（前面加0x表示十六进制）。 编辑本段显示地址 1234567891011121314151600H01H02H03H04H05H06H07H08H09H0AH0BH0CH0DH0EH0FH40H41H42H43H44H45H46H47H48H49H4AH4BH4CH4DH4EH4FH编辑本段指令集1602通过D0D7的8位数据端传输数据和指令。显示模式设置： (初始化)0011 0000 0x38 设置162显示，57点阵，8位数据接口；显示开关及光标设置： (初始化)0000 1DCB D显示(1有效)、C光标显示(1有效)、B光标闪烁(1有效)0000 01NS N=1(读或写一个字符后地址指针加1 &光标加1)，N=0(读或写一个字符后地址指针减1 &光标减1)，S=1 且 N=1 (当写一个字符后，整屏显示左移)s=0 当写一个字符后，整屏显示不移动数据指针设置：数据首地址为80H，所以数据地址为80H+地址码(0-27H，40-67H)其他设置：01H(显示清屏，数据指针=0，所有显示=0)；02H(显示回车，数据指针=0)。通常推荐的初始化过程：延时15ms写指令38H延时5ms写指令38H延时5ms写指令38H延时5ms（以上都不检测忙信号）（以下都要检测忙信号）写指令38H写指令08H 关闭显示写指令01H 显示清屏写指令06H 光标移动设置写指令0cH 显示开及光标设置完毕Proteus仿真使用Proteus仿真1602-即LM016L-依照数据手册说明可能遇到困难，可以尝试采用以下方案解决：1、数据手册中可能介绍1602内部D0D7已有上拉，可以使用P0口直接驱动。在Proteus里LM016L内部可能没有,应该人为加上拉电阻。建议不要使用排阻，使用普通电阻一个一个拉应该可以解决问题；2、可能碰到不能检测忙信号的问题，尝试使用延时把忙信号拖过去.引脚说明1602字符型LCD通常有14条引脚线或16条引脚线的LCD，多出来的2条线是背光电源线VCC(15脚)和地线GND(16脚)，其控制原理与14脚的LCD完全一样，其中：
