TECNO常用模块描述.doc

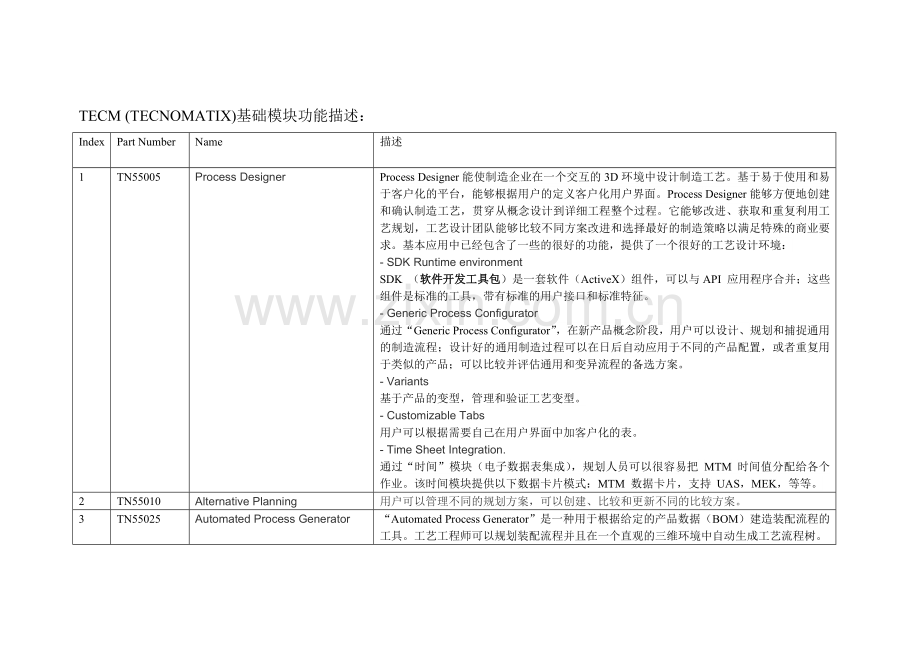

TECM (TECNOMATIX)基础模块功能描述：IndexPart NumberName描述1TN55005Process DesignerProcess Designer能使制造企业在一个交互的3D环境中设计制造工艺。基于易于使用和易于客户化的平台，能够根据用户的定义客户化用户界面。Process Designer能够方便地创建和确认制造工艺，贯穿从概念设计到详细工程整个过程。它能够改进、获取和重复利用工艺规划，工艺设计团队能够比较不同方案改进和选择最好的制造策略以满足特殊的商业要求。基本应用中已经包含了一些的很好的功能，提供了一个很好的工艺设计环境：- SDK Runtime environmentSDK （软件开发工具包）是一套软件（ActiveX）组件，可以与API 应用程序合并；这些组件是标准的工具，带有标准的用户接口和标准特征。- Generic Process Configurator通过“Generic Process Configurator”，在新产品概念阶段，用户可以设计、规划和捕捉通用的制造流程；设计好的通用制造过程可以在日后自动应用于不同的产品配置，或者重复用于类似的产品；可以比较并评估通用和变异流程的备选方案。- Variants基于产品的变型，管理和验证工艺变型。- Customizable Tabs用户可以根据需要自己在用户界面中加客户化的表。- Time Sheet Integration.通过“时间”模块（电子数据表集成），规划人员可以很容易把 MTM 时间值分配给各个作业。该时间模块提供以下数据卡片模式：MTM 数据卡片，支持 UAS，MEK，等等。2TN55010Alternative Planning用户可以管理不同的规划方案，可以创建、比较和更新不同的比较方案。3TN55025Automated Process Generator“Automated Process Generator”是一种用于根据给定的产品数据（BOM）建造装配流程的工具。工艺工程师可以规划装配流程并且在一个直观的三维环境中自动生成工艺流程树。4TN55065Robcad Integration与Robcad集成。5TN55080Layout Integration该模块可以与Microstation 和AutoCAD集成，用于在一个二维环境中进行资源规划和定义；该模块与Process Designer模型有关联性；要求客户有Microstation 和 AutoCAD 软件和许可。6TN55015Line Balancing用来在制造过程中识别关键路径，并提供方便的界面用来平衡生产线上的操作，达到提高产量的目的7TN70005Process SimulateProcess Simulate能够规划和设计复杂的装配设备、生产线和工位。产品支持层次结构，从工厂布局、仿真到生产线布局、到单个工位的详细设计和优化。8TN70015Process Simulate Spot能使用户创建点焊焊接工艺，从早期的规划阶段到详细工程阶段。分配焊点到相应的工位，满足几何和循环时间的约束，选择最合适的焊枪。9TN70010Assembler用来设计、分析、验证产品的装配和分解过程，软件提供的具有层次性的装配树，可以方便的创建和仿真装配路径和操作顺序，对碰撞冲突和2D和3D切面和测量分析10TN70075Standard Interface Package与DXF, IDI IN, IGES 和 STL IN 的接口模块。11VS22195Pro/E to JT Translator Pro/E to JT 转换器12TN70020Robotics能使用户创建非常复杂的机器人制造区域。机器人仿真工具提供了设计所有机器人无干涉的路径的能力，并能通过在一个区域中的多台机器人同步来优化循环时间。13TN70025CommissioningCommissioning能够对一个工作单元进行虚拟的试运转，使用真实的PLC程序来确认包含机器人和装置的工作环境。14TN70037Process Simulate Continuous Manufacturing连续制造过程规划仿真，本功能模块提供了一个从粗规划阶段到详细规划阶段和离线编程的整个连续制造过程的开发工具；包括用来创建或导入焊缝的工具，连续焊接路径的创建、机器人可达性研究和测试等。15TN70070Automatic Path PlannerThe Vendor : KINEO (第三方)自动工艺路径规划，在连续的操作动作和机器人焊接操作路径规划时，系统能在的复杂装配和机器人线中避免碰撞而自动生成路径，节省大量的规划设计时间。16TN70030Process Simulate HumanHuman能使用户设计、分析和优化详细的人工操作。软件提供了不同大小的虚拟人体模型用于人工操作模拟及人因工程和操作时间分析。Human提供了方便的工具检查人工操作、交互式的改进人工工位和评估不同的设计变量17TN70031Process Simulate Human Advanced Human Advanced是一个附加的人体工具。Human Advanced提供了更加详细的人体模型带有高级的人体测量功能。利用高级姿态工具能够快速的评估装配和维修研究要求的复杂的人体姿态，支持一般的人因工程分析报告。还有附加的不同国家的人体模型18TN55045PLP ManagerPLP Manager is a Body In White tool for distributing Datums (PLP). The application enables users to design the datum points for each station, and, in addition, to perform a smart search for the purpose of reusing datum from station to station19TN55040User Task Manager FloatTask Supervisor enables the users to determine a set of process validation tasks, attach tasks to eMS objects, and indicate these tasks status. Managers & supervisors are then capable to generate comprehensive reports that indicate what the status of a planning project is, in a glance. The type of takes and their status is fully customized to reflect different customer needs20TN55055Pack and goPack and go enables the user to pack a scope of data, export it and attche the relevant 3D file to the zipped output. The user is able to filter out attributed which she doesnt want to disclose. A user who gets this packed info is than able to import and review / edit the data21TC10101Teamcenter AuthorAuthor许可证允许命名用户在Teamcenter里面创建数据。有两种Teamcenter 提供了广泛的数据存储、检入/检出、版本管理、属性同步和搜索等功能，该产品不仅提供了管理产品结构的能力，而且还提供了一套过程和工作流的自动化工具。利用该author许可证，用户可以创建和修改产品和过程信息。22TC10102Teamcenter Consumer利用consumer许可证，可以对产品和过程信息进行查看、批准、拒绝或者批注。任何用户许可证都可以执行用Teamcenter 开放式工具编写的定制扩展。23TC10231Change Management Author利用Change Management，可以创建变更文档（包括所有支持信息），以定义supercedures，管理扩展企业中的变更过程，并且对变更进行审计。Change Management 提供了预配置的、最佳实践解决方案，以在整个企业的基础上发起、管理、评审/批准和执行产品变更。 Change Management 支持正式和次正式的过程，利用多种变更文档（比如，变更单和变更通知），根据行业标准的闭环变更模型的需要、可重复地和系统地管理产品变更。利用这些最佳实践，可以说明设计意图中的变更，追溯整个产品生命周期中所有相关的依赖关系和决策。Change Management还包括工具：能以图形方式分析物理Items的变更历史记录及其关系，以便将需求变成文档。24TCM55000Teamcenter Manufacturing Access该模块使得用户可以查看制造数据结构用户可以：创建、查看及储存报表创建、编辑附件浏览工艺、工厂结构查看工艺、资源关联关系查看工艺与产品的关联关系该模块是TCM55001 或 TCM55005的先决模块25TCM055001Teamcenter Manufacturing Assembly Author用于定义装配工艺过程，包括定义和管理产品、工艺、工厂结构以及彼此之间的关系，并可以改彼此相关的结构化数据：-创建工艺结构、工序、工步；-创建工区；-关联资源到工区、工艺、工序；-关联产品到工艺和工序；-生成报表；创建和编辑Pert图；-EBOM与装配工艺装配件一致性检查；-装配工艺修改；-装配树；26TCM24804Teamcenter Manufacturing Documentation该模块提供包括基于Visio的作业指导文档。可生成内容丰富并与Teamcenter集成的文档27TCM55010Teamcenter Manufacturing Resource Manager该模块使得用户能够定义资源零件及其装配件。这些资源可以分类并存入分类库功能：创建资源创建资源装配件资源分类创建资源3D图形检索生成报表用途检查查看、编辑与资源相关联的文档 . . . .
