MS中建立石墨烯模型.doc

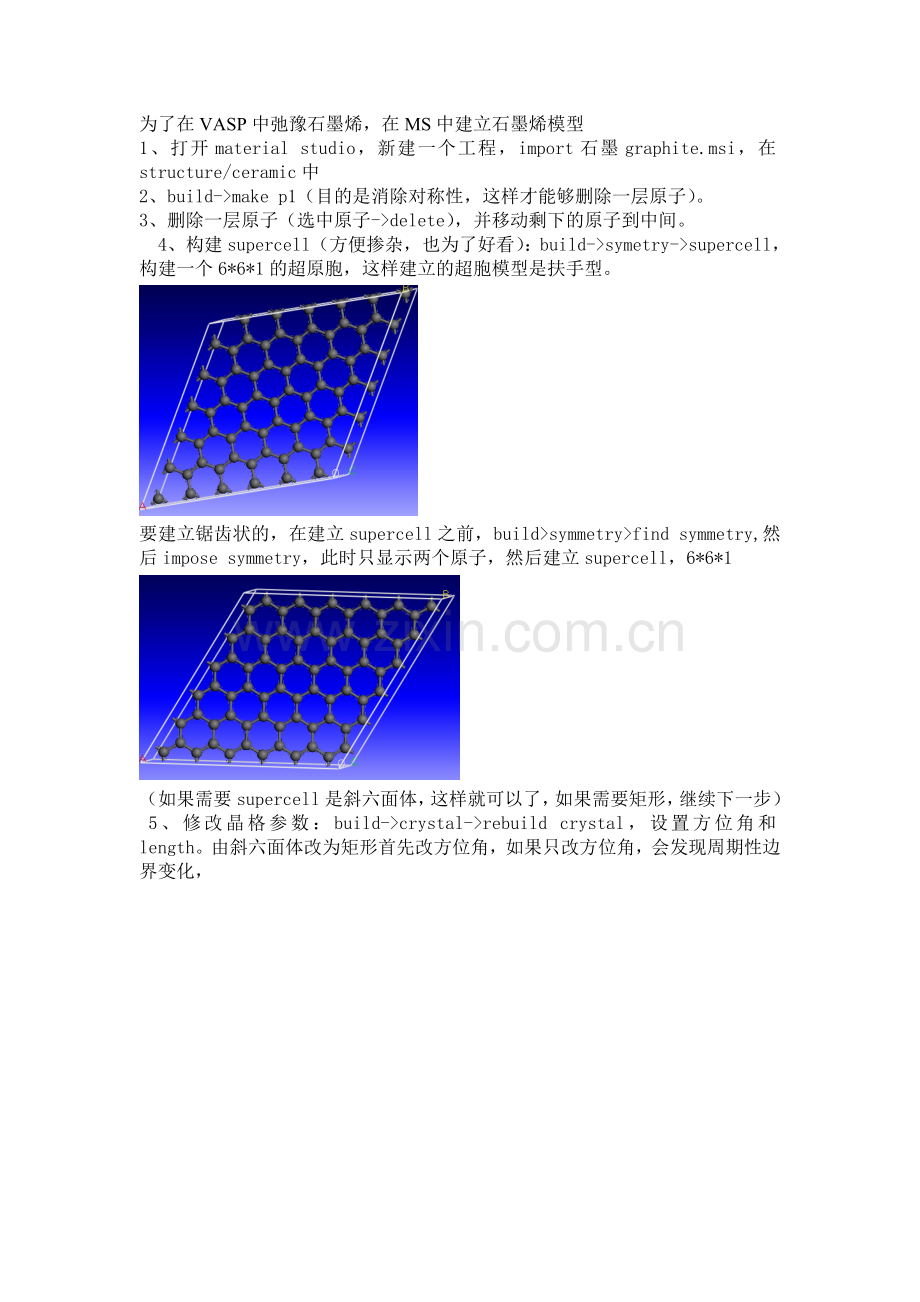

为了在VASP中弛豫石墨烯，在MS中建立石墨烯模型
1、打开material studio，新建一个工程，import石墨graphite.msi，在structure/ceramic中
2、build->make p1（目的是消除对称性，这样才能够删除一层原子）。
3、删除一层原子（选中原子->delete），并移动剩下的原子到中间。
 4、构建supercell（方便掺杂，也为了好看）：build->symetry->supercell，构建一个6*6*1的超原胞，这样建立的超胞模型是扶手型。

要建立锯齿状的，在建立supercell之前，build>symmetry>find symmetry,然后impose symmetry，此时只显示两个原子，然后建立supercell，6*6*1

（如果需要supercell是斜六面体，这样就可以了，如果需要矩形，继续下一步）
5、修改晶格参数：build->crystal->rebuild crystal，设置方位角和length。由斜六面体改为矩形首先改方位角，如果只改方位角，会发现周期性边界变化，

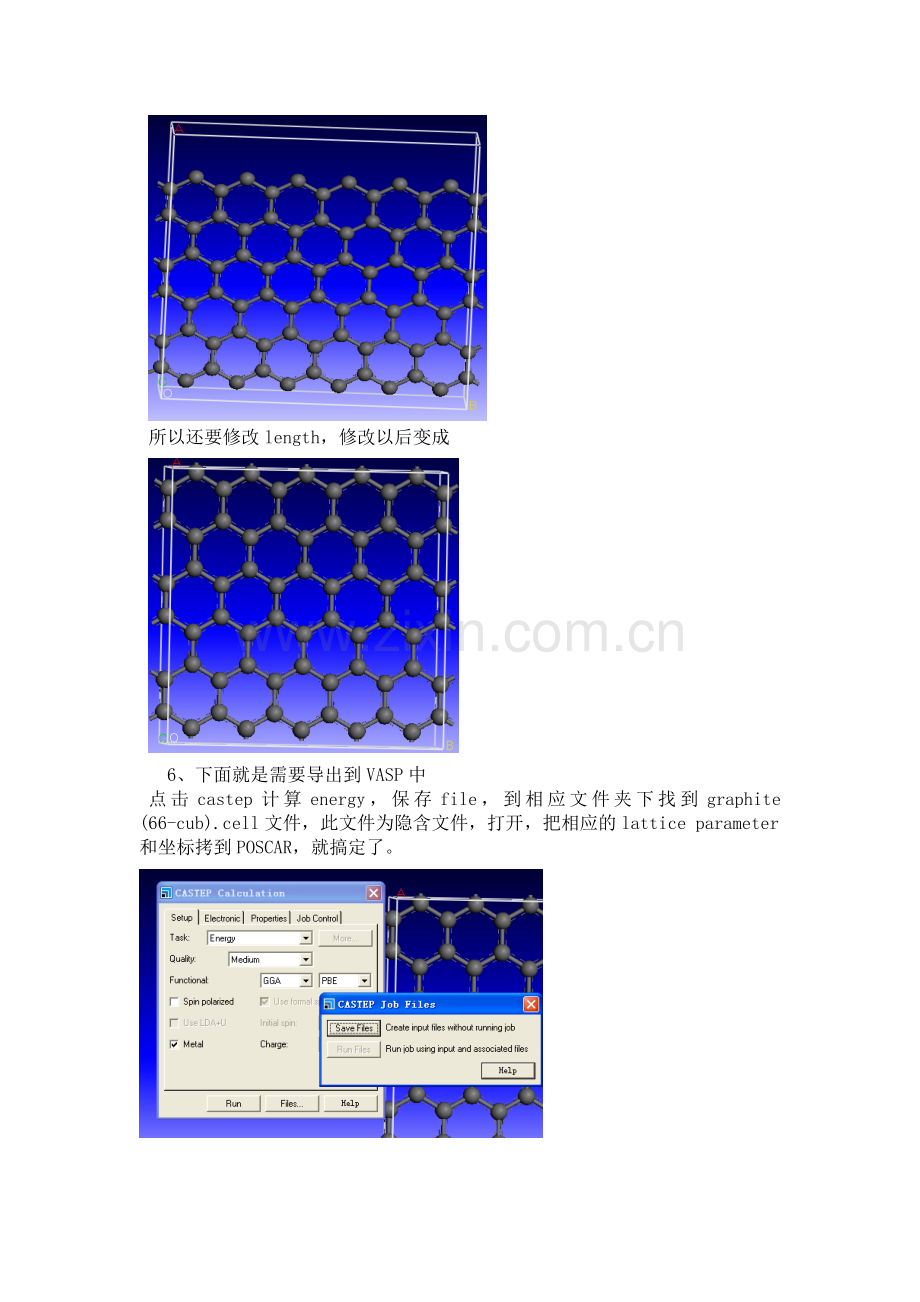

所以还要修改length，修改以后变成

 6、下面就是需要导出到VASP中
点击castep计算energy，保存file，到相应文件夹下找到graphite (66-cub).cell文件，此文件为隐含文件，打开，把相应的lattice parameter和坐标拷到POSCAR，就搞定了。
