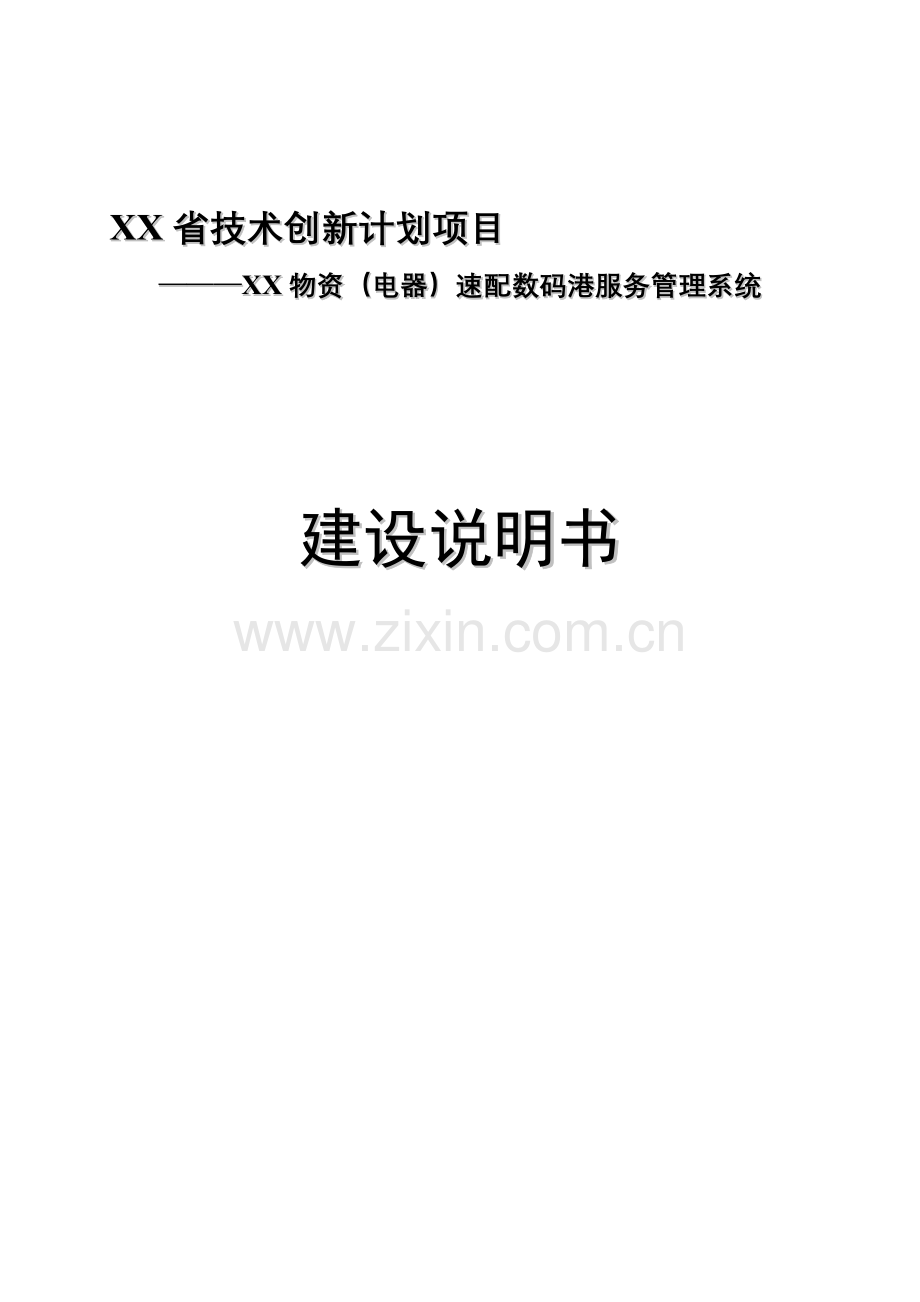

XX省技术创新计划项目
───XX物资（电器）速配数码港服务管理系统

建设说明书

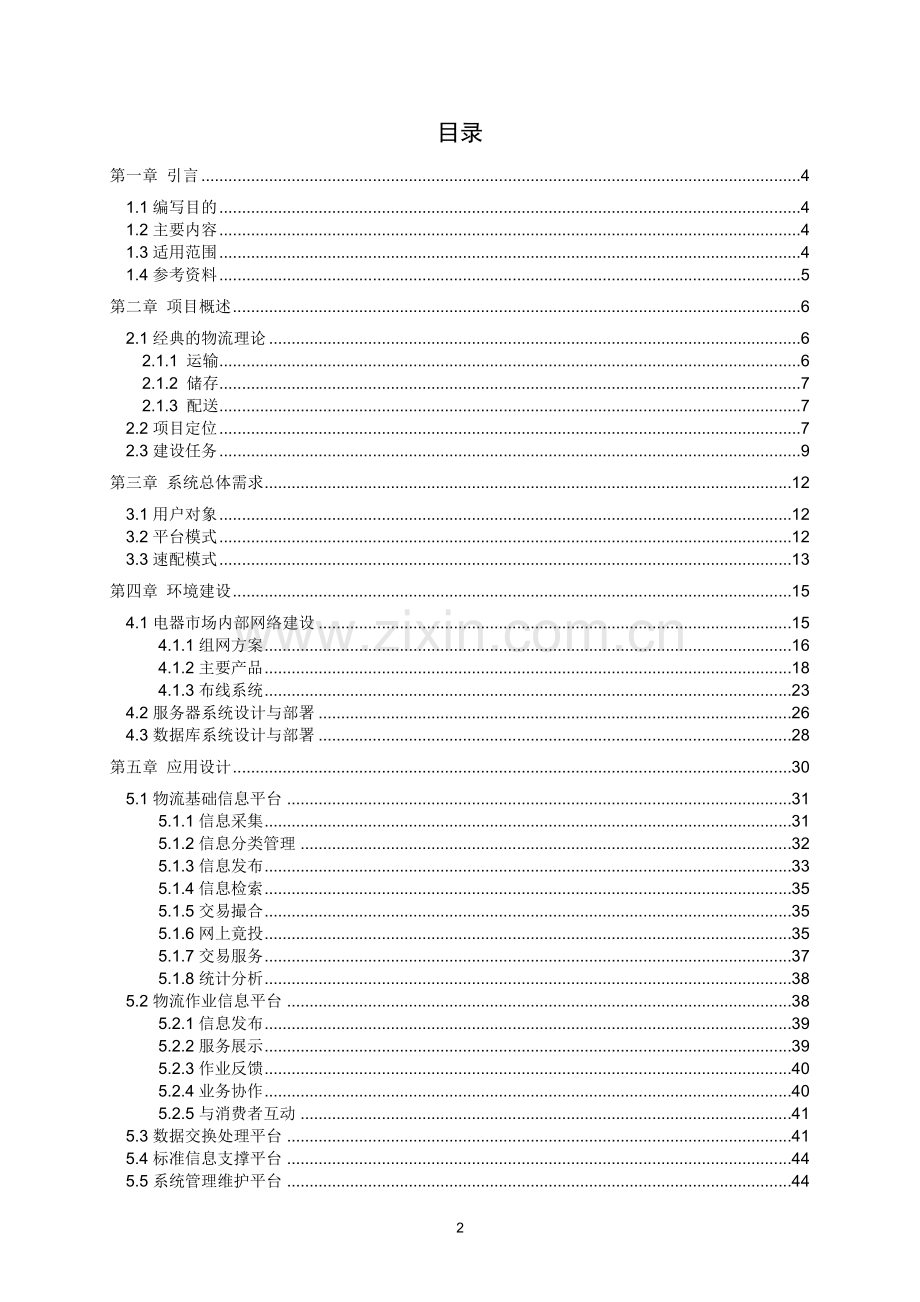

目录
第一章 引言 4
1.1编写目的 4
1.2主要内容 4
1.3适用范围 4
1.4参考资料 5
第二章 项目概述 6
2.1经典的物流理论 6
2.1.1 运输 6
2.1.2 储存 7
2.1.3 配送 7
2.2项目定位 7
2.3建设任务 9
第三章 系统总体需求 12
3.1用户对象 12
3.2平台模式 12
3.3速配模式 13
第四章 环境建设 15
4.1电器市场内部网络建设 15
4.1.1组网方案 16
4.1.2主要产品 18
4.1.3布线系统 23
4.2服务器系统设计与部署 26
4.3数据库系统设计与部署 28
第五章 应用设计 30
5.1物流基础信息平台 31
5.1.1信息采集 31
5.1.2信息分类管理 32
5.1.3信息发布 33
5.1.4信息检索 35
5.1.5交易撮合 35
5.1.6网上竟投 35
5.1.7交易服务 37
5.1.8统计分析 38
5.2物流作业信息平台 38
5.2.1信息发布 39
5.2.2服务展示 39
5.2.3作业反馈 40
5.2.4业务协作 40
5.2.5与消费者互动 41
5.3数据交换处理平台 41
5.4标准信息支撑平台 44
5.5系统管理维护平台 44
5.5.1信息发布管理 45
5.5.2信息资源管理 45
5.5.3会员管理 46
5.5.4用户管理 48
5.5.5角色管理 48
5.5.6数据字典管理 48
第六章 栏目建设 49
6.1门户网站栏目 49
6.2物流信息发布与查询栏目 49
6.3交易服务栏目 50
6.4物流作业服务栏目 50
第七章 设备选型 52
7.1系统软件选型 52
7.2硬件选型 52
第八章 项目管理 54
8.1项目管理机构 54
8.2项目进度计划 59
8.3需要用户方配合的工作 61

第一章 引言
1.1编写目的
在与XX电器市场有限公司主管领导初步探讨、协商、交流的基础上，根据我们对国内外物流发展和物流信息基础平台建设的理解，同时依据XX省技术创新计划项目《XX物资（电器）速配数码港服务管理系统》申请书和可行性研究报告，我们撰写了本建设说明书。
本说明书全面介绍XX电器市场有限公司XX物资（电器）速配数码港服务管理系统架构规划设计、业务流程、功能需求和栏目建设，为后续的系统开发实施奠定基础。
1.2主要内容
章节
标题
主要内容
1
引言

2
项目概述
简要介绍本项目的任务内容
3
系统总体需求
介绍本项目业务模型及用户对象
4
环境建设
介绍服务器系统设计与系统部署
5
应用设计
介绍系统应用平台
6
栏目建设
介绍系统栏目
7
运营分析
介绍系统运营机制
8
项目管理
介绍项目管理机构和机制

1.3适用范围
本说明书适用于XX物资（电器）速配数码港服务管理系统项目。
预期读者：XX电器市场有限公司相关人员、XX工业大学相关技术人员。
本项目开发者：XX工业大学。
本项目用户：XX电器市场有限公司工作人员，物流代理商，物流企业（仓库所有者、运输企业），工商企业（货主），个体运输者，物流增值服务商及其它相关部门（铁路、民航、气象、海关）。
1.4参考资料
n XX省技术创新计划项目《XX物资（电器）速配数码港服务管理系统》申请书。
n XX省技术创新计划项目《XX物资（电器）速配数码港服务管理系统》可行性研究报告。
第二章 项目概述
2.1经典的物流理论
物流是一个原产生于军事的概念，是供应链的一部分，是指物质实体从供给者向需求者的物理移动，它由一系列创造时间价值和空间价值的经济活动组成，包括运输、保管、配送、包装、装卸、流通加工及物流信息处理等多项基本活动，是这些活动的统一。
在物流系统中，运输和储存始终是最基本的活动。从空间上来看，物流系统是一个由线和点构成的网络：线上的活动就是运输，点上的活动就是仓储及一些辅助作业。
下面先介绍物流环节中一些经典的理论，这些理论构成了本项目市场定位、运营计划的基础。

2.1.1 运输
在运输环节中，有两条基本的管理原则：规模经济和距离经济。规模经济的特点是随着装运规模的增长，单位货物的运输成本下降；距离经济的特点是每单位距离的运输成本随运输距离的增加而减少。
要实现运输合理化，有五个起决定作用的因素需要考虑：运输距离、运输环节、运输工具、运输时间与运输费用。
为了使运输合理化，通常可以采取如下几种措施：
1）提高运输工具实载率
　　提高实载率的意义在于：充分利用运输工具的额定能力，减少车船空驶和不满载行驶的时间，减少浪费，从而求得运输的合理化。
2）减少动力投入，增加运输能力
　　在铁路运输中，在机车能力充许情况下，多加挂车皮，在不增加机车情况下增加运输量。在公路运输中，实行汽车挂车运输，以增加运输能力等。
3）发展社会化的运输体系
运输社会化的含义是发展运输的大生产优势，实际专业分工，打破一家一户自成运输体系的状况。
此外，常见的合理化措施还有：配载运输，合装整车运输，流通加工等。

2.1.2 储存
储存包括生产储存和流通储存。
储存合理化的含义是用最经济的办法实现储存的功能。合理储存的实质是，在保证储存功能实现前提下的尽量少的投入，是一个投入产出的关系问题。
储存合理化的主要标志有：质量标志、数量标志、时间标志、分布标志与费用标志。

2.1.3 配送
配送是物流业一种新的服务形式，它的业务活动面很广。如物资供应部门给工厂的配送，商业部门给消费者的配送，工厂内部的供应部门给各个车间配送原材料、零部件等。配送业务强调它的及时性和服务性。

此外，在由储存、运输和配送构建的物流体系框架中，还存在着诸多辅助性的物流活动。这些辅助性物流活动对于整个物流体系而言，又是不可或缺的。概括地讲，辅助性物流活动主要有三个：包装、装卸搬运和流通加工。

2.2项目定位
传统的物流系统，与生产、消费缺乏紧密联系，主要单独考虑物流自身的高效化。
随着市场竞争的加剧，Just in Time、快速客户响应等理念和组织方式，推动了传统物流向现代物流发展。现代物流追求的是企业群体的物流系统最优化。现代物流已经超越了一家一户传统的物流形式，它以一个社会为范畴，是一个面向社会为目的的物流，是一个整体的物流系统。
受计划经济影响，长期以来，我国工商企业形成了“大而全”格局，这种格局使得我国企业在当今激烈的竞争中背上了沉重的包袱。今天，世界物流越来越专业化，我国专门从事物流的企业也越来越多起来，然而，由于大多数物流企业从民间发展起来，因此，先天存在“小、少、弱、散”（“小”，即经营规模小；“少”，即市场份额少、服务功能少、高素质人才少；“弱”，即竞争能力弱、融资能力弱；“散”，即货源不稳定且结构单一、网络分散、经营秩序不规范）等问题，而且，由于服务功能单一，相互之间缺乏有效组织、协作，因此，物流服务很难跟上物流需求发展的步伐。
荔湾区是广州的老城区，传统商业尤其是专业市场极为发达。然而，这里旧建筑较多，街道狭窄，路外的货车用卸货空间有限，各市场外违章停车、占用人行道装卸货物、交通拥堵等情景比比皆是。
要改变这种局面，根本之路发展社会物流，推动物流共同化。
物流共同化就是利用共同停车场、装卸场地，通过企业间协同形成的共同配送，物流共同化能够削减城市内的配送车辆的运行距离，有望获得改善环境和缓和拥阻的效果。
物流共同化集中表现是：共同配送，联合运输，公共物流中心，综合物流公共信息平台，交通需求管理，等等。
XX物资（电器）速配数码港服务管理系统就是基于物流共同化设想而提出，它通过建立基于Internet的公共物流信息平台，将区内、市内、省内甚至国内不同地区的物流企业、物流中心组织起来，连接在一起，整合社会物流资源，实现资源优化、信息共享、共同配送、联合运输。
建设XX物资（电器）速配数码港服务管理系统，实现物流共同化，可带来如下的经济效益和社会效益：
1) XX物资（电器）速配数码港服务管理系统是实现物流供、需对接的综合物流公共信息平台。在这个平台上，物流企业、物流中心发布物流服务供给信息，工商企业发布物流服务需求信息，物流服务供给和物流服务需求实现了无缝的对接。该平台建设后，对不具备全面开展信息化的中小企业而言，减少了信息不对称，能以低成本共享物流业内信息，拓宽业务范围，提升企业效益。
2) XX物资（电器）速配数码港服务管理系统同时还是物流企业之间协作大平台。物流企业在共同配送、交换配送、搭载、回程等协作模式的基础上，通过合作或成立联盟，可以发挥各自特长，弥补相互之间的不足，降低配送成本，提供配送效率，为消费者提供快速、优质、高效、低耗的全流程、多样化的服务。
3) XX物资（电器）速配数码港服务管理系统的建设可以先从荔湾区内开始，针对区内道路狭窄、商业发达、专业市场较多的情况，可以将区内物流企业、物流中心、闲散运力组织起来，实现共同配送，减少卡车数量，提供装载效率，在一定程度上缓解区内交通拥挤的状况。
当然，XX物资（电器）速配数码港服务管理系统的建设，其经济效益和社会效益远不止这些。随着系统运营的发展，在实践中，可以进一步挖掘服务需求，提供更多的物流服务。

2.3建设任务
本着“全面规划，分步实施，有序推进”的原则，XX物资（电器）速配数码港服务管理系统计划分期进行建设。首期建设任务包括两个方面：
1) 电器市场内部网络环境建设
2) 在XX电器市场有限公司既有的信息平台资源和网络环境的基础上，开发用于物流信息发布、收集和提供物流增值服务的五大专业平台。
电器市场内部网络环境建设就是搭建市场内部局域网络，为市场内部商铺提供Internet网络接入，为商铺开展网上商务活动提供支撑。
五大专业平台包括：
n 物流基础信息平台
n 物流作业信息平台
n 数据交换处理平台
n 标准信息支撑平台
n 系统管理维护平台。
五个专业平台之间的关系如下图所示：

物流基础信息平台提供给物流企业、工商企业和个体商户一个发布物流供、求信息的公共平台，具有物流供求信息采集、发布、处理、检索、分析等功能，它将无序、分布的物流供求信息分类汇总，集中、有序地展示在用户面前，真正实现资源整合、信息共享。
物流作业信息平台是提供给物流企业的一个完整的生产作业平台，是物流企业提升服务的一个重要工具，也是物流企业拓展业务和实现物流企业之间协作的一个重要支撑。通过该平台，物流企业可以将自身服务宣传出去，可以将物流作业状态及时反馈给用户，实现作业过程中与用户的交互，还可以实现物流企业之间共同配送、交换配送、搭栽、回程等业务协作，真正地降低物流成本，提高配送效率和提升配送服务。
数据交换处理平台实现将物流企业内部物流作业处理系统与XX物资（电器）速配数码港服务管理系统无缝、平稳地对接，按照标准接口，实现物流企业内部物流作业处理系统与物流作业信息平台的交换和处理。
标准信息支撑平台实现将物流信息标准化，即将物流作业者提供的物流信息按照标准化格式加以归并、过滤、重组，以方便用户检索和进行统计分析。
系统管理维护平台是整个XX物资（电器）速配数码港服务管理系统基础信息和功能的管理维护工具，通过该工具，平台运营者和平台会员可以及时更新物流供求信息；通过该工具，平台运营者可以开发、扩展新的服务功能。
当然，首期建设完成后，可以在后续的建设中，进一步整合铁路、民航、气象、港口、海关等传统物流部门信息资源和物流资源，开发建设公共基础信息平台，为用户提供全方位物流信息服务。

第三章 系统总体需求
3.1用户对象
XX物资（电器）速配数码港服务管理系统建设初衷之一是通过该平台将“供方－干线物流－配送－送达需求方”等物流环节有机连接起来，所以其用户对象将包括上述环节中所有相关角色，具体包括：
用户
角色
工商企业
物流需求者
运输企业、个体运输者、仓库所有者、物流代理商
物流作业者
XX电器市场有限公司工作人员
管理维护者
不同类型的用户使用系统不同的功能，即系统根据用户不同的需求分别提供颇具特色的个性化服务。不同类型的用户对系统的需求如下：
角色
使用需求
物流需求者
发布物流服务需求信息，查询物流作业状态信息。
物流作业者
发布物流服务信息，发布物流作业状态信息，推广自身物流服务，寻求与同行物流服务方面的协作。
管理维护者
管理维护平台基础信息和平台功能，保障平台平稳运行。
XX物资（电器）速配数码港服务管理系统将实行会员制，将依据用户类型和用户所承担的责任将用户分成不同等级，实行分级分类的会员制管理。不同级别的用户将承担不同的责任，享受系统提供的不同级别的服务。
3.2平台模式
现代物流已成为跨部门、跨行业、跨地域的以现代科技管理和信息技术为支撑的综合性物流服务，XX物资（电器）速配数码港服务管理系统是众多工商企业、物流企业信息共享、数据交换公共平台。通过该系统，物流作业者获取物流需求，物流需求者获取物流服务，真正实现“双赢”。不仅如此，在该系统上，物流作业者还可开辟自身主页，物流作业者扬其所长、弥其所短，实现物流作业链中众多作业者相互间的协同作业。
因此说，XX物资（电器）速配数码港服务管理系统是一个典型商城模式，众多物流作业者成为平台高级会员后，可以申请开辟自己工作主页，开展网上物流业务，实现与客户网上信息反馈和订单执行情况的监控，同时在业务上实现与其它物流企业的无缝衔接，实现真正的业务协同。
3.3速配模式
XX物资（电器）速配数码港服务管理系统建设初衷和理论基础是社会物流以及物流共同化。其核心思想就是速配。
速配不仅包括物流需求者与物流供给者之间的撮合，更包括物流作业者（物流中心和物流企业）之间的业务协作。
物流共同化和物流作业者之间的业务协作有如下几种模式：
n 共同配送型
n 交换配送型
n 搭栽型
n 回程型
上述几种模式如下图示：

类型1：共同配送型

类型2：交换配送型

类型3：搭载型

类型4：回程型
上述模式构成了物流共同化和物流作业者之间的业务协作的基础，有了此基础上，物流作业者就能提高配送效率、降低配送成本、拓展服务范围、提升服务质量，消费者以低价格享受高质量的配送服务也就有了可能。

第四章 环境建设
4.1电器市场内部网络建设
根据XX电器市场有限公司内部网络建设需求，电器市场内部网络建设将分成三个部分：
1) 网络中心
2) 办公楼部分
3) 电器市场的店铺
综合考虑网络的整体性能、稳定可靠性和投资成本，建议采用国际品牌和国内品牌产品组合的方式。在网络中心级节点部分，由于技术、性能、可靠性等要求相对较高，建议采用性能高的产品，其它的结点可采用普通的技术和产品。
电器市场内部网络结构图如下：

4.1.1组网方案
在以下介绍中，我们以博达公司产品为例。
n 网络中心
办公大楼共两个楼层，网络中心放置第二层，第一层及第二层的办公室都距离网络中心很近，所以不必特殊考虑距离问题，可从网络中心的网络交换机直接相连。每层最多可考虑有40个接入点。网络中心的中心交换机和周围商铺建筑中的接入交换机之间，通过多模光纤连接。考虑到实用性和经济性，在多模光纤上运行的是100M（兆）带宽，即中心交换机和接入交换机之间采用100M Ethernet（以太网）连接。整个电器市场的内网与外部互联网可以通过中国电信的ADSL宽带网，以2M的带宽和多个IP地址的ADSL路由modem与互联网相连。也可以根据需要通过100M宽带网与盈通的城域网相连，做为互联网的出口。
网络中心使用一台具有三层网络交换功能的博达交换机BDCOM S3224，该交换机具有24个百兆口（UTP口）和2个千兆以太网口（2个模块扩展插槽）的路由交换机。通过一台光电转换框（或若干台光电转换模块）可将多个百兆以太网电口转换为多个光纤以太网口，提供与各个接入交换机的光纤以太网链接。网络中心主交换机与各个接入交换机通过铺设的多模光纤链接。网络中心主交换机的两个千兆以太网口可通过光纤或者双绞线与整个系统的主服务器以千兆以太网方式连接，为整个系统提供高速访问链路。

n 办公楼部分
在主办公楼网络部分，采用了一台支持VLAN（虚拟局域网）的博达二层交换机BDCOM S2124B产品，该产品具有24个UTP百兆端口， 是支持WEB管理的智能型以太网交换机。因其也可放置在网络中心机房内，故可不用光纤与主交换机连接，直接用双绞线与主交换机连接。另外该交换机支持VLAN功能，可以根据需要将总经理室和财务等敏感部门与其它用户分开，增加网络的安全性和可靠性。该交换机可提供24个百兆端口为办公室人员的电脑提供连接。

n 电器市场的店铺部分
在电器市场的大院内有许多的商铺建筑，每个商铺建筑内又有不同数量的店铺，本次网络规划准备为每个店铺内都留有一个可访问电器市场服务器和互联网的双绞线端口。在不同的商铺建筑中，我们采用了性能价格比好的博达二层交换机BDCOM S1024C，该交换机为24口以太网交换机(24个10/100M以太网电口)。如果某个商铺建筑内的店铺数大于24个，可以采用多个同类交换机，以级联的方式连接，为该商铺建筑内的店铺提供24，48，72，96个不等的10/100兆自动适应的网络接口。也可采用16个端口的交换机BDCOM S1016B，来与S1024C进行不同的组合，提供多种端口数量的不同需要。在每个商铺建筑的交换机处，同时放置一台光电转换器，将通过多模光纤与网络中心的交换机以百兆以太网的方式链接。

根据以上的网络设备的需要和设计，所需的设备型号和数量如下表：
产品名称
产品描述
数量
BDCOM S3000系列交换机

BDCOM S3224
24口百兆＋2口千兆以太网路由交换机(1个CONSOLE口、24个10/100M以太网电口，2个模块扩展插槽，支持软堆叠，标配AC电源）
1
BDCOM通用GBIC C型光模块(+3.3V&5V供电均可）

GBICC-TX
千兆GBIC模块，1000BaseT，RJ45接口
2
BDCOM S2000系列交换机

BDCOM S2124B
24口百兆WEB管理智能型以太网交换机(24个10/100M以太网电口， 支持WEB管理，支持VLAN，)
1
BDCOM S1000系列交换机

BDCOM S1024C
24口以太网交换机(24个10/100M以太网电口)
20
BDCOM S1016B
16口以太网交换机(16个10/100M以太网电口)
8
光电转换设备

光电转换框
提供16个100兆电口到光口的转换
1
光电转换器
提供1个100兆电口到光口的转换
16

4.1.2主要产品
n BD3224
BDCOM S3224交换机是采用模块化设计，是高性能的中小企业级三层交换机。该交换机拥有24个RJ－45 10/100BASE-TX自适应端口，外加2个可选配千兆以太网扩充槽，支持从10/100M桌面到千兆骨干的各种连接，可根据需要灵活地配置网络。该交换机能与所有的以太网、快速以太网设备相连接，保护用户已有的网络投资。BDCOM S2224交换机可在工作组之间或企业内部提供高带宽、高性能连接，同时还能增强服务器群的容量，让用户能更快速存取整个网络资源。这款交换机可以缓解因为网络带宽不足及用户迅速增长所造成的网络传输瓶颈，并且投资少，管理简单。

主要特性
性能卓越
u 背板带宽9.6Gbps，非阻塞设计，支持全线速转发
u 千兆光纤支持最大80公里的远距离传输，可直接连入城域骨干网
安全可靠
u 限制端口最大连接主机数量
u 支持IEEE802.1x，提供基于端口的用户认证
u 以太网接口进行多路绑定，增加带宽和系统冗余
u 强大的ACL，支持L2-L7层数据过滤
u 提供双电源，增加系统可靠性
使用维护方便
u 自动识别直通线缆与交叉线缆
u 采用集群技术，支持多台设备堆叠，利用统一的IP地址进行集中管理，节省地址资源
u 可以通过控制口、Web、SNMP等多种方式管理
u 可以通过TFTP/ZMODEM进行软件升级和BootRom
u 支持GBIC标准化接口，有效保护用户投资
强大的流量和广播管理
u 自动检测并抑制广播风暴，支持IGMP报文的侦测，有效限制广播报文的泛滥
u 支持全双工模式和半双工模式的流量控制
u 支持以太网接口以100K为步长的速率限制
u 先进的缓冲区管理，支持802.1p协议，每端口2个发送队列映射802.1p的8个优先级
u 支持IP组播和QoS

技术指标

BDCOM S3224
标准配置
24个10/100M RJ-45 MDI/MDI-X自适应端口
2个千兆以太网扩展插槽
1个Console口
转发速率
全线速过滤转发
交换方式
存贮转发
交换能力
9.6Gbps
地址表
10K
队列缓冲
64MB
流量控制
半双工采用背压，全双工采用IEEE802.3x，端口100K步长限速
广播控制
抑制广播风暴，达到临界点停止发送
组播控制
IGMP报文自动监测
服务质量
每端口2个发送队列映射802.1p的8个优先级
端口捆绑
每组最大4个，同时支持7组，动态LACP或者静态聚合
堆叠
集群式
桥接
IEEE 802.1D-1998生成树，连接路径备份，IEEE 802.1w（RSTP）
VLAN
支持基于端口的VLAN，802.1Q 标记VLAN，GVRP动态VLAN配置
网络管理
SNMP，Telnet，RMON，CLI，支持多种通用网管软件
网络安全
IEEE 802.1x，基于端口的访问控制，RADIUS、TACACS+
外观尺寸
442mm×316mm×44mm
电源特性
交流110-240V自适应，47-63Hz，1A/230V，双电源热备份
指示灯
电源指示、系统指示、连接/收发指示、10/100M指示
环境温/湿度
0-50℃运行，-40-70℃保存，0-90%无冷凝

n BD1024/1016
BDCOM S1024具有24个10M/100M自适应RJ-45的交换端口，并且提供一个上联接口。它们的每个端口都可以根据连接的设备，自动将连接速度和工作模式调整到需要的方式（10M/100M和全/半双工），能够无缝地将10BASE-T和100BASE-TX设备连接到一个网络中，而无须更改网络结构。BDCOM S1024交换机每个端口都具有单独的全双工100M带宽，各个端口可以并行地传输数据，而不会相互影响。BDCOM S1024交换机能提高用户以太网的性能，给每个工作组或桌面电脑提供整个网络的带宽而不是各个工作站共用单个网络带宽。它们作为工作组级以太网交换机，是满足用户建立小型，中型或大型网络需要的理想产品。

主要特性
方便的自适应功能
u 提供24个RJ45端口，自动在10BASE-T和100BASE-TX之间进行切换
u 自动调整传输方式和传输速度，无需设置就可以在10M、100M和全/半双工之间进行切换
简便的即插即用功能
u 每一个端口都支持双向的地址学习功能，自动记录端口所连接的设备地址，并将其存贮在地址表中
快速可靠的传输机制
u 每个端口提供各自独立的带宽，高背板带宽设计，提供真正的非阻塞传输
u 传输采用存储-转发机制，提供全线速的转发速率
过滤广播风暴
u 可以在交换机内部选择转发或丢弃数据包，以便控制广播数据，避免因广播风波引起的带宽占用
流量控制
u 半双工模式下具有背压流量控制功能
u 全双工模式下具有流量控制功能
技术指标

BDCOM S1016
BDCOM S1024
标准配置
16个10/100M RJ-45 自适应端口
24个10/100M RJ-45 自适应端口
上联接口
1个（与8口共用）
1个（与12口共用）
交换方式
存贮转发
过滤/转发
CRC错误和分片过滤、全线速转发
地址表
2K
队列缓冲
4M
2M
流量控制
在半双工模式下采用背压，在全双工模式下具有流量控制功能
广播控制
抑制广播风暴，达到临界点停止发送
外观尺寸
439mm×230mm×44mm
电源特性
交流100－240V ，50－60Hz
指示灯
电源指示、连接/收发指示、100M指示、全双工指示
工作温度
0-40℃
存储温度
-20-70℃
工作湿度
10%-90%无冷凝
存储湿度
5%-90%

n BDCOM S2124
BDCOM S2124交换机是上海博达数据通信有限公司最新推出的固定配置、高密度可网管型千兆以太网交换机。BDCOM S2124交换机是一款高性能的交换机，适用于高密度的环境。它具有24个10/100Mbps端口。该交换机能与所有的以太网、快速以太网设备相连接，保护用户已有的网络投资。BDCOM S2124交换机可在工作组之间或企业内部提供高带宽、高性能连接，同时还能增强服务器群的容量，让用户能更快速存取整个网络资源。这款交换机可以缓解因为网络带宽不足及用户迅速增长所造成的网络传输瓶颈，并且投资少，管理简单。

主要特性
性能卓越，功能强大
u 非阻塞设计，支持全线速转发，背板带宽达到9.6Gbps
u 提供24个10M/100M自适应的RJ-45以太网端口，支持自动全双工和半双工模式
u 提供动态协商的端口捆绑功能，实现自动端口带宽增加和线路冗余
u 支持802.1D生成树，动态连接路径备份
安全性高
u 支持基于端口和802.1Q的VLAN，有效隔离用户数据
u GVRP支持自动的VLAN学习
u 本地安全策略可以在第二层限制非法用户的访问
使用维护方便
u 齐全的指示灯，便于监测交换机，及时查找故障
u 每个端口都支持MDI和MDI-X自动转换，自动识别直通线缆和交叉线缆
u 可以通过控制口、Web、SNMP、OpenView等多种方式管理
u 可以通过TFTP、XModem进行软件升级
流量和广播管理
u 自动检测并抑制广播风暴
u 支持IGMP报文的侦测，有效限制广播报文的泛滥
u 支持全双工模式和半双工模式的流量控制
u 支持802.1p协议，为不同级别的数据流提供不同的优先级

4.1.3布线系统
n 布线系统选择
目前国内用户采用的布线系统有三类：
1) 开放式布线系统
2) 结构化布线系统
3) 模块化布线系统
三种布线系统各有特点。三种布线系统比较如下：

开放式布线系统
结构化布线系统
模块化布线系统
设计思想
对一个大型的布线系统而言，用户在未来10-20年的时间里的各种应用是在设计时无法准确知道的，而布线系统必需满足这些应用的要求，因此布线系统应具有灵活的结构满足用户根据需要配置又保证系统性能良好。
不管任何一个用户的系统，也不管任何一种实际应用，都可以按照厂商设计好的一种模块结构进行组合来满足用户的所有要求。
与结构化布线系统的思路相似，但在安装，操作和管理方面的技术难度较大。
结构特点
1 可拆开式模块组合
2 接口与接线分离
3适配接口齐全且可选

接线与接口模块合而为一,且固定与接线板上,不能分开。
只有接线模块，没有接口模块。
支持介质
可同时支持多种传输介质，如屏蔽和非屏蔽双绞线。
只能支持一种传输介质，屏蔽或非屏蔽的双绞线。
只能支持一种传输介质，常见的是非屏蔽的。
支持接口
适配
采用内置式平衡不平衡变换器与接口集成，可支持所有的计算机网络和数据，图象传输接口。
采用外置式平衡不平衡变换器，与RJ-45接口跳接适配，满足大多数计算机网络，数据和图象的传输要求。
采用外置式平衡不平衡变换器，与RJ-45跳线跳接适配，满足大多数计算机网络，数据和图象的传输要求。
单位成本
与结构化布线系统相近
与开放式布线系统相近
较前二者低。
扩展灵活性
扩展灵活性高而且适配器齐全，扩展成本低。
扩展灵活性较前者低且成本较高
扩展灵活性最差且成本最高。
维护费用
在三种布线系统中，开放式布线系统对维护人员的技术要求最低，费用最少。
要求维护人员具有较多的专业技术知识和技能，维护费用较高。
要求维护人员熟悉布线专业技术知识和技能，维护费用高。

在选择布线系统时，通常要考虑如下因素：
1) 产品体系是否满足ISO11801标准的要求；
2) 布线系统产品系列是否完善；
3) 产品生产是否符合ISO9000系列质量保证体系认证；是否通过UL，CAS检验；
4) 根据用户特定的情况，是否满足设计和应用的需求；
5) 是否有切实可行的长期质量保证体系。

从上述几方面综合考虑，电器市场内部网络建议采用结构化布线系统。
电器市场内部网络综合布线系统信息点数分布如下：
区域
网络点
网络中心
10
办公室
20
其它商铺内的店铺
300
合计
330
系统将要实现以下功能：
将满足用户对市场信息及互联网服务的要求。系统具备高度可靠性，易维护、易管理等特点，并提供了充分的冗余以满足系统的升级和扩充。系统支持10M/100Mbps以太网等。
n 系统结构设计
综上所述，整个系统结构设计如下：

由于各个商铺中的信息点比较集中，本方案采用CNA（Centralized Network Architecture）结构设计网络布线的物理拓扑结构。CNA结构的特点是：
1) 所有的网络设备和信息点接口都集中于网络中心，便于维护管理。
2) 充分利用网络设备接口，降低系统成本。
3) 便于系统的扩展和升级。
另外，本方案设计选择了结构化布线系统，数据接口统一采用RJ-45。通过CNA结构设计，在保证了系统应用高度的灵活性的同时，降低了布线系统的成本。这一点可以通过与模块式布线系统的比较中体会到。
布线系统统一采用RJ-45接口，日后应用中根据需要将任何一个接口用作数据或语音通信都十分方便，只须通过跳线的跳接便可简单完成。
材料名称
型号
数量
单位
超5类单口模块
406372-1
350
个
超5类24口配线架
406330-1
5
个
19”1U理线架
558329-1
15
个
超5类4对UTP
6-57826-1
50
箱
超5类跳线（5FT）
1-406483-0
180
条
38U,19”标准机柜
国产
1
个
线缆永久标识
CRITCHLEY
800
条
f20镀锌铁管

350
米
过墙胶套

3
200/包
桥架/连接铁

1
批
墙座底盒

358
个
地面安装盒

30
个
光纤连接盒

20
个
多模光纤

1500
米

4.2服务器系统设计与部署
服务器系统设计与基于Web的应用所选择的技术路线有关。在基于Web的应用开发上，通常有两种结构模式：
n 微软公司.Net体系结构框架下的Windows DNA模式
n SUN、IBM等公司所推崇的J2EE模式

采用Windows DNA结构的优势在于：
1) 由于现有的桌面系统大都采用微软系列产品，因此，网上应用和数据很容易与日常办公系统结合和交换。
2) 价格便宜。
3) Windows Server 2000不仅自带IIS Web Server，而且也完成集成了COM+中间件服务，无需再额外选择“中间件”服务器。
4) 开发效率高。
当然，采用Windows DNA模式的缺陷也很明显：平台兼容性、移植性、安全性差，尤其是服务器端。

与Windows DNA相对应的是J2EE结构模式。
J2EE是一种基于Java 2平台的体系结构，它提供了一个企业级计算模型和运行环境，用于开发和部署多层体系结构的应用。它通过提供企业计算环境所需要的各种服务，使得部署在J2EE平台上的多层应用可以实现高可用性、安全性、可扩展性和可靠性。它的优越性在于：计算平台支持Java语言，使得基于J2EE标准开发的应用可以跨平台移植；Java语言非常严格、安全，这使得开发者可以开发出非常可靠的代码；J2EE提供了企业计算中需要的所有服务，且更加易用；J2EE中多数标准定义了接口，例如JNDI（Java Naming and Directory Interface）、JDBC、Java Mail等，因此可以和许多厂商的产品配合，容易得到广泛的支持；J2EE树立了一个广泛而通用的标准，大大简化了应用开发和移植的过程。
J2EE体系结构如下图所示：

J2EE体系结构

J2EE体系结构的优点是：
1) JAVA Servlet和JSP都要编译为Java Class才作为Servlet运行，因此，执行效率会明显提高。
2) JAVA Servlet和JSP中可以完全使用Java进行编程，可以完成许多简单的商业逻辑。尤其是JSP，可以直接书写HTML，因此简化了页面输出，这样就保留了脚本语言易于使用的优点。
3) 复杂的商业逻辑以组件形式部署在EJB Server中。由于EJB Server提供了多种组件服务，使得系统更能应付大量的并发用户和管理复杂的事务逻辑。
4) EJB Server集成的组件命名服务可以使组件位置透明化，简化了组件的部署和客户端应用的维护。
5) 易于成组开发，分工管理容易，可以一部分人编写组件，一部分人撰写页面。
6) J2EE平台全面支持和实施XML，拥有用于专门检查和调试XML代码的工具。XML处理独立于平台的数据，而J2EE则开发独立于平台的应用，两者完美结合。
基于J2EE的三层结构实现如下图所示：

从平台可移植性、可扩展性、安全性等方面综合考虑，XX物资（电器）速配数码港服务管理系统将采用基于J2EE结构模式。不过，由于网上平台建设和用户发展有自身规律，有一个从无到有、从少到多、从小到大的动态变化过程，因此，在WebServer的选择上，可以先采用Tomcat Web服务器，待用户数量增多、系统访问量增大时，可以再考虑选择其它企业级Web服务器，如WebSphere或者WebLogic。
至于主机服务器，初期可选择一般的PC级服务器，当服务器负载增大时，可考虑应用服务器集群和负载均衡技术，以应付服务器负载动态增长的情况。
4.3数据库系统设计与部署
数据库服务器提供后台数据存储服务，响应前台服务请求提供数据，保存所有业务系统数据。它要求服务器系统有很强的处理能力和有海量的存储能力，以及很高的可靠性、安全性。
数据库服务器通常可以选择MS SQL_Server和Oracle。
Oracle在企业级数据处理和并行计算方面处于优势地位，因此是企业级大型站点的数据库服务器首选。
SQL_Server具有得天独厚的性能/价格比优势，加上易操作性和与Windows操作系统集成等方面的杰出表现，SQL_Server正大量被中小规模的站点所采用。
综合考虑系统负载和首期系统建设规模，在满足处理能力要求的前提上，从经济角度考虑，XX物资（电器）速配数码港服务管理系统将采用MS SQL_Server2000作为数据库服务器。

综合Web Server和数
